Sự khác biệt giữa ba loại van 5/3Van điện từ
Khi đặt hàng 5/3van điện từ, ngoài điều khiển điện đơn và đôi, còn có ba cấu hình: C (trung tâm đóng 5/3 chiều điện từ kép), E (trung tâm xả hai chiều 5/3 điện từ) và P (áp suất hai chiều 5/3 chiều trung tâm).
| đường 5/3van điện từbiểu tượng | Mã đặt hàng |
|
|
 |

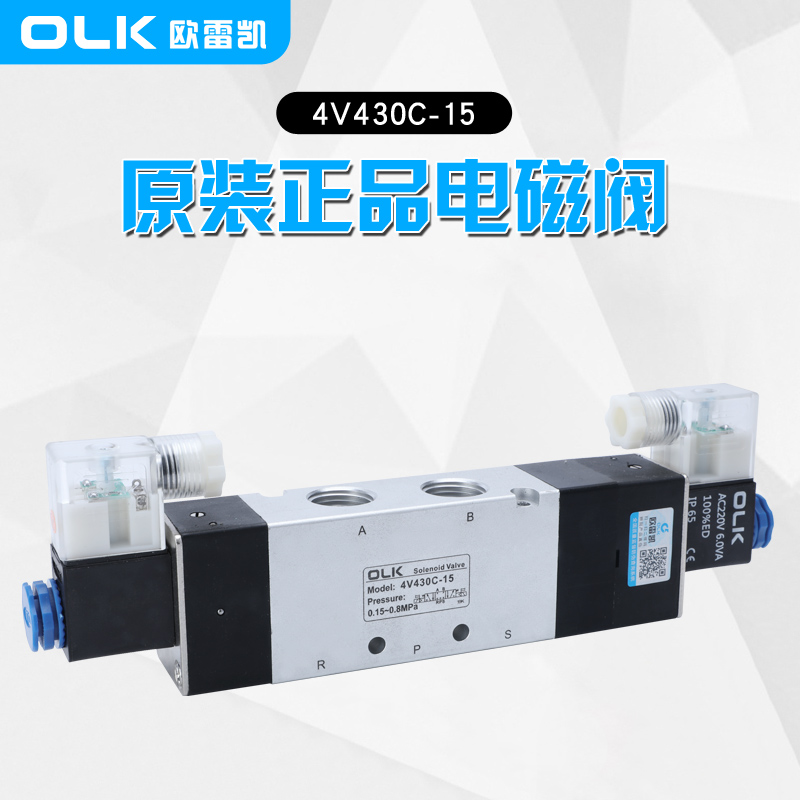

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Trung tâm đóng 5/3 chiều điện từ đôi |
Van 5/3 ở vị trí thường đóng. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Trung tâm xả đôi điện từ 5/3 |
Van 5/3 ở vị trí thường mở. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Trung tâm áp suất đôi điện từ 5/3 chiều |
Van 5/3 ở vị trí xả. |
Áp suất tại cổng P (Áp suất cung cấp):
Điều này đề cập đến áp suất tại cổng đầu vào của van điện từ (thường được dán nhãn là P). Áp suất này là động lực điều khiển dòng chảy của chất lỏng khi van đóng hoặc mở.
Trong cấu hình trung tâm áp suất, áp suất tại cổng đầu vào (P) cao hơn tại các cổng khác (chẳng hạn như A hoặc B) và hệ thống điều khiển sẽ hướng áp suất này đến kênh thích hợp.
Ống xả ở vị trí giữa:
Điều này mô tả trạng thái củavan điện từkhi ở vị trí giữa. Đối với van điện từ ba vị trí, khi ống chỉ ở vị trí chính giữa, tất cả các cổng (chẳng hạn như P, A và B) có thể được kết nối với nhau hoặc các cổng cụ thể có thể tạo thành đường dẫn rò rỉ.
Trong cấu hình ống xả ở vị trí giữa điển hình, áp suất từ cổng A hoặc B có thể quay trở lại cổng xả (thường được gắn nhãn R hoặc T), giải phóng áp suất. Thiết kế này được sử dụng trong một số ứng dụng để ngăn chặn sự tích tụ áp suất quá mức trong hệ thống khi không có tín hiệu điều khiển.
Trung tâm đóng:
Trong cấu hình trung tâm đóng, tất cả các cổng của van điện từ đều được bịt kín khi ở vị trí chính giữa, nghĩa là không có chất lỏng nào có thể chảy qua bất kỳ cổng nào.
Thiết kế này thường được sử dụng trong các tình huống cần duy trì áp suất hoặc ngăn chặn dòng chất lỏng không mong muốn khi hệ thống ở vị trí chính giữa.
Bản tóm tắt:
Trung tâm áp suất: Đề cập đến áp suất được áp dụng tạivan điện từđầu vào.
Trung tâm xả: Mô tả trạng thái mà chất lỏng có thể cạn kiệt từ một hoặc nhiều cổng ở vị trí giữa.
Trung tâm đóng: Mô tả trạng thái trong đó tất cả các cổng đều bị bịt kín, ngăn chặn dòng chất lỏng ở vị trí giữa.
Ưu điểm của Van điện từ 5/3 so với Van điện từ 5/2:
Nhiều tùy chọn vị trí ở giữa:
Van điện từ 5/3 có ba vị trí làm việc, với vị trí ở giữa có thể cấu hình theo các trạng thái khác nhau (chẳng hạn như áp suất, khí thải hoặc đóng).
Tính linh hoạt này cho phép duy trì áp suất, xả áp suất hoặc bịt kín hoàn toàn hệ thống khi van ngừng hoạt động hoặc trong tình huống khẩn cấp, cung cấp nhiều tùy chọn điều khiển hơn cho các ứng dụng khác nhau.
Tăng cường an toàn và kiểm soát:
Van điện từ 5/3 có thể chọn duy trì áp suất hoặc áp suất xả ở vị trí giữa, mang lại sự bảo vệ trong các ứng dụng quan trọng về an toàn trước các hành động ngoài ý muốn. Ví dụ, trong trường hợp mất điện hoặc mất tín hiệu điều khiển, việc chọn vị trí chính giữa thích hợp có thể bảo vệ thiết bị và nhân sự.
Van điện từ 5/2 khi mất tín hiệu chỉ có thể trở về vị trí ban đầu và không thể cung cấp khả năng bảo vệ tương tự.
Ngăn ngừa tác động của xi lanh:
Vị trí chính giữa của van điện từ 5/3 có thể được sử dụng để giảm thiểu tác động lên xi lanh khi chuyển hướng. Ví dụ: việc chọn vị trí giữa của loại ống xả có thể cho phép giải phóng một phần áp suất khi chuyển hướng, tránh tác động do dừng hoặc khởi động đột ngột, từ đó kéo dài tuổi thọ của thiết bị.
5/2van điện từthiếu tính năng này vì nó chỉ có thể chuyển đổi nhanh giữa hai hướng, có thể gây va đập, hao mòn thiết bị trong một số trường hợp.
Phần kết luận:
Van điện từ 5/3 mang lại những lợi thế đáng kể về tính linh hoạt, an toàn, giảm thiểu tác động và điều khiển phức tạp so với van điện từ 5/2. Điều này làm cho nó có giá trị cao trong các ứng dụng yêu cầu nhiều chế độ vận hành, nâng cao độ an toàn và giảm tác động đến thiết bị. Trong khi đó, van điện từ 5/2 với cấu trúc đơn giản hơn và giá thành thấp hơn thường được sử dụng trong các hệ thống không yêu cầu điều khiển phức tạp.
-
