Van điều khiển nút cơ học của chúng tôi cho phép kiểm soát chính xác tốc độ dòng chất lỏng, làm cho nó trở thành một lựa chọn lý tưởng cho các ứng dụng yêu cầu kiểm soát chất lỏng chính xác. Valve có điều khiển nút cơ học, cung cấp giao diện đáng tin cậy và dễ sử dụng để điều chỉnh tốc độ dòng chất lỏng.
Một van định hướng điều khiển cơ học là một loại van không cần tín hiệu điện. Nhưng nó dựa vào lực cơ học để điều khiển ống chỉ. Theo chế độ hành động hoạt động, nó có thể được phân loại thành loại cơ bản, loại tác dụng trực tiếp, loại con lăn, loại con lăn bên, loại con lăn đòn bẩy, loại thanh có thể điều chỉnh, loại con lăn cần điều chỉnh và thông qua loại. Nó thường được áp dụng trong các hoạt động liên tục, thiết bị tự động cao và hạn chế các hành động của máy móc dây chuyền sản xuất.
|
Biểu tượng |
Loại van |
Phương pháp hoạt động |
Đặc trưng |
Ứng dụng |
Mô hình van cơ OLK |
|
|

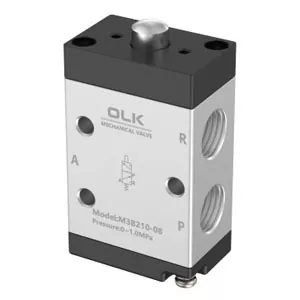

Loại cơ học cơ bản |
Đặt lại lõi van khi không có lực bên ngoài; Khi thanh đẩy được nhấn bởi lực bên ngoài, thanh đẩy tiếp xúc với lõi van và niêm phong cổng R, sau đó đẩy lõi van để tạo kết nối P-A |
Hoạt động đơn giản, thúc đẩy chuyển đổi, phát hành để đặt lại |
Thường được sử dụng để nhích thiết bị, điều khiển thủ công và công tắc giới hạn đơn giản |
JMJ -00, JM322, MV522, MV322, MOV321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5 M3B-210-08, M5B-110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|

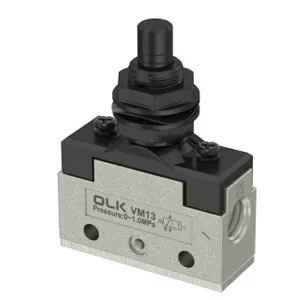

Van máy pít tích thẳng |
Lực trực tiếp trên ống |
Không thể chịu được lực trục cao |
· Kích hoạt khi phôi rơi từ trên xuống dưới.
· Cơ chế nâng thẳng đứng phát hiện vị trí cuối. · Phát hiện giới hạn hàng đầu. |
VM130-01-05, VM132-M5-05 |
|
|

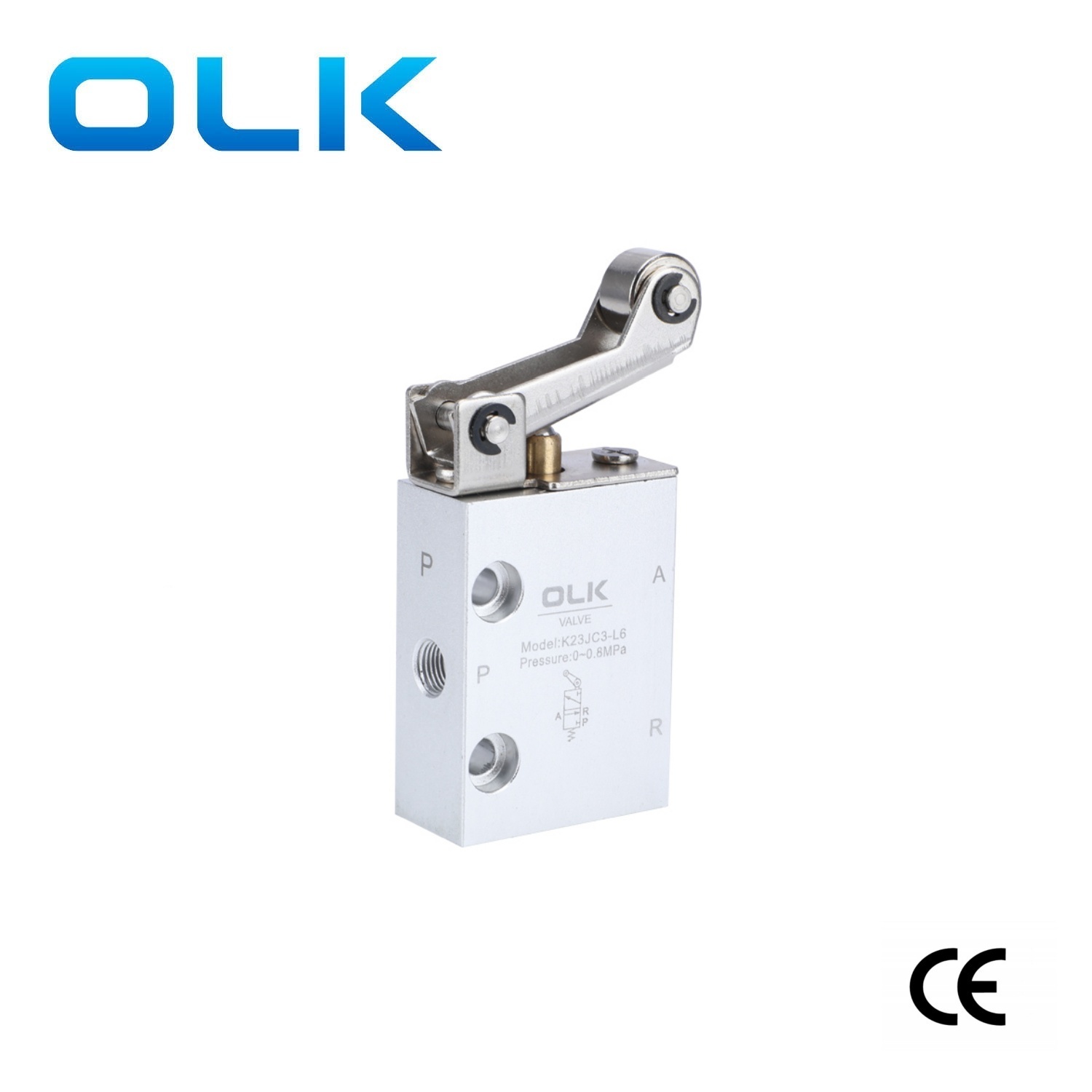

Van lăn |
Một con lăn được thêm vào trên cùng của thanh đẩy của van. Làm cho khối va chạm tiếp xúc trực tuyến dọc theo con lăn, và sau đó con lăn truyền lực vào thanh đẩy |
Van đòn bẩy con lăn với cánh tay con lăn có thể điều chỉnh góc kích hoạt linh hoạt và khả năng thích ứng mạnh. Lực lượng trên ống chỉ, kéo dài tuổi thọ của van, đáng tin cậy hơn |
Thường được sử dụng để truyền tải đường dây, dụng cụ tự động, phát hiện đột quỵ xi lanh và điều khiển giới hạn. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|

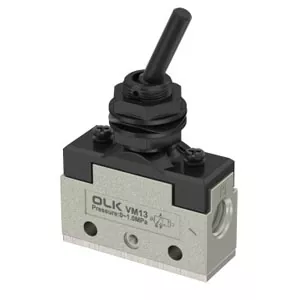

Chuyển đổi van loại đòn bẩy |
Kéo đòn bẩy thetoggle và phải bằng tay để chuyển lõi van giữa hai vị trí, để nhận ra việc tắt/đảo ngược |
Thiết kế đòn bẩy để chuyển đổi thường xuyên |
Lịch thi đấu khí nén, thiết bị sản xuất nhỏ, giai đoạn vận hành thiết bị, cho hành động xi lanh chuyển đổi thủ công |
CM3Y-06, VM130-01-08 |
|
|

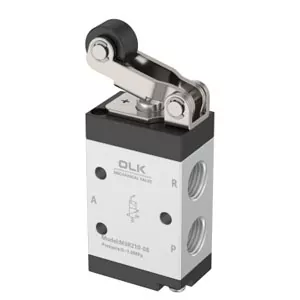

Van lăn cơ khí |
Sử dụng đòn bẩy để tăng áp suất xuống của thanh đẩy |
Kích hoạt hai chiều: Con lăn nằm trên đỉnh thân van và chuyển động cơ học ở cả hai bên có thể kích hoạt van. Thích hợp cho chuyển động đối ứng: Đặc biệt thích hợp cho bảng trượt tuyến tính và cả hai đầu của thanh đẩy để kích hoạt tín hiệu trong quá trình chuyển động đối ứng. |
Giới hạn di chuyển của dây chuyền sản xuất, phát hiện đối ứng tự động và liên kết cơ học. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, MOV321R (MOV-02), CM3R, VM131-01-01-01 1, VM133 S3R-06, S3R-08, M3R-110-06, M3R- 210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-21 S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|

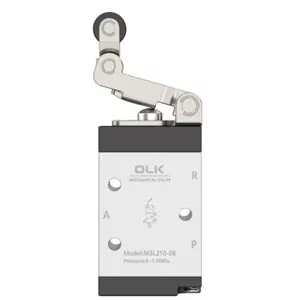

Van cơ khí một loại con lăn một chiều |
Khi khối va chạm cơ học di chuyển về phía trước, lõi van được ấn xuống. Khối va chạm đi qua con lăn và lõi van trở lại bởi lực lò xo. Khi khối va chạm trở lại, vì đòn bẩy nhỏ ở đầu có thể bị uốn cong, lõi van không di chuyển khi con lăn quay trở lại và van không đảo ngược. |
Tín hiệu xung đầu ra đầu ra của van được sử dụng để loại bỏ tín hiệu chướng ngại vật trong vòng lặp để đơn giản hóa vòng lặp |
· Sắp xếp để giới hạn hướng di chuyển, ví dụ: cho phép phôi chỉ đẩy kích hoạt theo một hướng.
· Hệ thống cho ăn tự động để ngăn chặn kích hoạt trong trường hợp chuyển động ngược.
· Nơi kiểm soát an toàn để giảm nguy cơ sai. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, s 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-210-06, M3L-210-08, M5L-110-06, M5L-210-06, M5L-211 |
OLK là một nhà sản xuất khí nén Trung Quốc với phạm vi rộng nhất của van cơ học và cổ phiếu lớn để giao hàng nhanh. Với 22 năm kinh nghiệm kỹ thuật, nhóm OLK cung cấp dịch vụ OEM/ODM. Chúng tôi có thể tùy chỉnh các thân van, cung cấp các tùy chọn nút khác nhau và thêm đánh dấu logo Laser UV cho thương hiệu tinh tế hơn.
· Khi một van cơ học được sử dụng, bề mặt tiếp xúc của khối va chạm và con lăn có góc nghiêng 30 ° hoặc 45 °. Tốc độ tối đa của khối va chạm là khác nhau đối với các cơ chế vận hành khác nhau, sẽ được quan sát.
· Thời gian để khối xi lanh nhấn van cơ học phải vượt quá thời gian chuyển đổi của van cơ, do đó tốc độ xi lanh không thể quá nhanh; Nếu nó quá nhanh, chiều dài của khối va chạm nên được tăng lên.
· Không sử dụng van cơ học như dừng.
