Công tắc từ tính xi lanh được sử dụng để phát hiện vị trí của hành trình xi lanh không khí, không cần van điều khiển máy hoặc công tắc đột quỵ và giá đỡ của chúng ở cả hai đầu của đột quỵ, và không cần các khối va chạm ở cuối thanh piston, giúp dễ sử dụng và nhỏ gọn trong cấu trúc. Độ tin cậy cao, tuổi thọ dài, chi phí thấp và thời gian phản hồi chuyển đổi ngắn, do đó nó đã được sử dụng rộng rãi.
OLK đề xuất khi sử dụng, điều quan trọng cần lưu ý là không nên cài đặt công tắc từ tính xi lanh gần các thiết bị có từ trường mạnh. Khi hai xi lanh khí nén được trang bị các công tắc từ tính di chuyển song song, để ngăn chặn nhiễu từ tính, khoảng cách phải lớn hơn 40mm. Cần phải thường xuyên kiểm tra xem vị trí của công tắc từ tính có được bù hay không.
· Cảm biến thông minh
· Độ ổn định từ tính, cảm ứng nhạy cảm
· Dễ dàng cài đặt, có thể được cài đặt ở bất kỳ vị trí nào dọc theo Xi lanh
|
Người mẫu |
CS1-F |
CS1-in |
CS1-j |
CS1-S |
CS1-G |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
Xi lanh áp dụng |
SC/mal/ma |
SC/mal/ma |
SDA/TDA/TN |
Ác/của tôi |
SDA (Groove) |
SU (SMC) |
CQ2B (SMC) |
CXS (SMC) |
|
|
Phương pháp cài đặt |
Thanh buộc/đai vòng |
Thanh buộc/đai vòng |
Theo dõi |
Bị hủy bỏ |
Theo dõi |
Theo dõi |
Theo dõi |
Theo dõi |
Theo dõi |
|

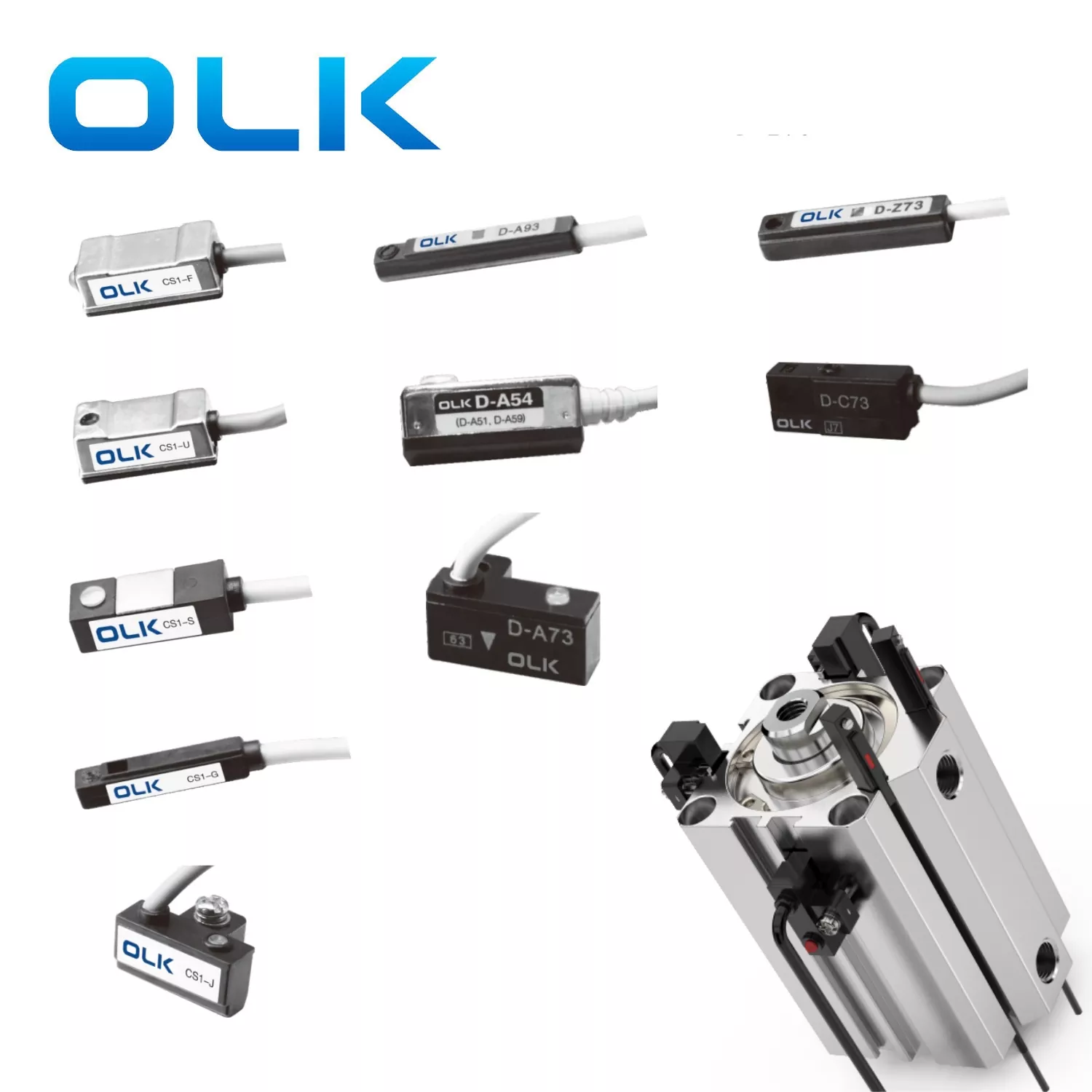

Ảnh |
|
|
|
|
|
|
|
|
|
|
Sơ đồ ứng dụng xi lanh |
|
|
|
|
|
|
|
|
|
|
Sơ đồ kích thước phác thảo |
|
|
|
|
|
|
|
|
|
|
Loại chuyển đổi |
SPST thường mở |
SPST thường mở |
SPST thường mở |
SPST thường mở |
SPST thường mở |
SPST thường mở |
SPST thường mở |
SPST thường mở |
SPST thường mở |
|
Loại cảm biến |
Công tắc sậy với liên hệ |
Công tắc sậy với liên hệ |
Công tắc sậy với liên hệ |
Công tắc sậy với liên hệ |
Công tắc sậy với liên hệ |
Công tắc sậy với liên hệ |
Công tắc sậy với liên hệ |
Công tắc sậy với liên hệ |
Công tắc sậy với liên hệ |
|
Điện áp hoạt động |
5 trận240V dc/ac |
5 trận240V dc/ac |
5 trận240V dc/ac |
5 trận240V dc/ac |
5 trận240V dc/ac |
5 trận240V dc/ac |
5 trận240V dc/ac |
5 trận240V dc/ac |
5 trận240V dc/ac |
|
Max chuyển đổi dòng điện |
100mA (tối đa) |
100mA (tối đa) |
100mA (tối đa) |
100mA (tối đa) |
100mA (tối đa) |
100mA (tối đa) |
100mA (tối đa) |
100mA (tối đa) |
100mA (tối đa) |
|
Khả năng tiếp xúc tối đa |
10w (tối đa) |
10w (tối đa) |
10w (tối đa) |
10w (tối đa) |
10w (tối đa) |
10w (tối đa) |
10w (tối đa) |
10w (tối đa) |
10w (tối đa) |
|
Tiêu thụ năng lượng nội bộ |
Không có |
Không có |
Không có |
Không có |
Không có |
Không có |
Không có |
Không có |
Không có |
|
Điện áp rơi |
Tối đa 2,5V @ 10mA DC |
Tối đa 2,5V @ 100mA DC |
Tối đa 2,5V @ 100mA DC |
Tối đa 2,5V @ 10mA DC |
Tối đa 2,5V @ 10mA DC |
Tối đa 2,5V @ 40mA DC |
Tối đa 2,5V @ 10mA DC |
Tối đa 2,5V @ 40mA DC |
Tối đa 2,5V @ 40mA DC |
|
Rò rỉ dòng điện |
|
|
|
|
|
Tối đa 10w |
|
Tối đa 10w |
Tối đa 10w |
|
Ánh sáng chỉ báo |
Đèn LED màu đỏ |
Đèn LED màu đỏ |
Đèn LED màu đỏ |
Đèn LED màu đỏ |
Đèn LED màu đỏ |
Đèn LED màu đỏ |
Đèn LED màu đỏ |
Đèn LED màu đỏ |
Đèn LED màu đỏ |
|
Cáp |
2,8φ, 2c, PVC chống dầu xám |
2,8φ, 2c, PVC chống dầu xám |
2,8φ, 2c, PVC chống dầu xám |
2,8φ, 2c, PVC chống dầu xám |
2,8φ, 2c, PVC chống dầu xám |
2,8φ, 2c, PVC chống dầu xám |
2,8φ, 2c, PVC chống dầu xám |
2,8φ, 2c, PVC chống dầu xám |
2,8φ, 2c, PVC chống dầu xám |
|
Sự nhạy cảm |
|
|
|
|
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
|
Tần số chuyển đổi tối đa |
200Hz |
200Hz |
200Hz |
200Hz |
- |
– |
- |
– |
- |
|
Nhiệt độ hoạt động |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Sốc kháng |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
|
Khả năng chống rung |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Lớp bảo vệ |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Mạch bảo vệ |
Không có |
Không có |
Không có |
Không có |
Không có |
Không có |
Không có |
Không có |
Không có |
|
Người mẫu |
SU-10 |
Su-12 |
SU-15 |
Su-16 |
Su-18 |
TCS1-F |
|
Xi lanh áp dụng |
SU32 |
SU32/40/50 |
Của nó |
SU80/100/12 |
|
Khung |
|
Phương pháp cài đặt |
Theo dõi |
Theo dõi |
Theo dõi |
Theo dõi |
Theo dõi |
Vít |
|
Đơn vị |
PC |
PC |
PC |
PC |
PC |
PC |
|
Người mẫu |
MA-16 |
MA-20 |
MA-25 |
MA-32 |
MA-40 |
Mal-16 |
MAL-20 |
MAL-25 |
MAL-32 |
MAL-40 |
|
Đơn vị |
PC |
PC |
PC |
PC |
PC |
PC |
PC |
PC |
PC |
PC |
1: An toàn với dây buộc bằng thép không gỉ
2: Đã sửa trên thanh kéo
3: Cài đặt trực tiếp từ khe cài đặt
4: Lắp đặt đường sắt
Thận trọng đối với các công tắc từ tính
· Không công tắc 2 dây ngắn mạch.
Công tắc từ tính 2 dây có điện trở rất thấp. Kết nối chúng trực tiếp với năng lượng có thể gây ra một ngắn mạch và ghi công tắc.
· Kiểm tra phân cực dây.
Các công tắc 2 dây phải được kết nối với độ phân cực chính xác. Dây đảo ngược có thể làm cho đèn tín hiệu không bật.
Các công tắc 3 dây cũng phải được nối dây chính xác, hoặc chúng có thể bị hỏng.
· Không kết nối trực tiếp với tải trọng cảm ứng lớn.
Tải trọng lớn như động cơ hoặc van điện từ lớn có thể gây ra dòng điện tăng và phá hủy công tắc. Đảm bảo điện áp và dòng điện ổn định và sạch sẽ.
· Tránh từ trường mạnh và chip kim loại.
Chúng có thể làm giảm độ nhạy và gây ra tín hiệu sai hoặc lỗi. Đối với môi trường từ tính mạnh mẽ, sử dụng các công tắc từ tính đặc biệt được thiết kế cho việc sử dụng đó.
· Không sử dụng trong môi trường khắc nghiệt.
Đầu cảm biến được làm bằng nhựa. Tránh nước, hóa chất hoặc nước biển, có thể khiến nó bị nứt hoặc sưng lên.
· Xử lý cẩn thận.
Công tắc từ tính rất dễ vỡ. Tránh các tác động, kéo hoặc xử lý thô trong quá trình lưu trữ, vận chuyển và lắp đặt.
· Dòng điện rò rỉ trong các công tắc điện tử 2 dây.
Những công tắc này có một dòng rò nhỏ. Đảm bảo dòng điện bắt đầu tải cao hơn dòng rò để tránh các tín hiệu sai. Các công tắc 3 dây có rò rỉ thấp hơn hoặc sử dụng các công tắc cơ học không bị rò rỉ.
· Đối với các điều kiện đặc biệt khác, tham khảo trước khi sử dụng.
Liên hệ với nhóm OLK để tránh thiệt hại hoặc mất mát do sử dụng không đúng cách.
Công tắc từ tính được sử dụng như thế nào?
Các công tắc từ tính có thể được sử dụng cùng với PLC, rơle và các bộ điều khiển khác để truyền tín hiệu.
Các biện pháp phòng ngừa cho các công tắc từ tính là gì?
Không ngắn mạch nguồn điện trực tiếp khi sử dụng công tắc từ tính.
Công tắc từ tính không tiếp xúc là gì?
Một công tắc từ tính không tiếp xúc hoạt động khác với loại tiếp xúc. Nó sử dụng các thành phần điện tử để phát hiện nam châm, thay vì các bộ phận cơ học như công tắc sậy. Đó là lý do tại sao nó còn gọi là một công tắc từ trạng thái rắn hoặc điện tử. Nó có khả năng chống sốc và rung động tốt hơn, và tuổi thọ của nó gần như vĩnh viễn.
|
So sánh hai phương pháp phát hiện vị trí cho xi lanh |
||
|
Cách phát hiện |
|
đặc tính |
|

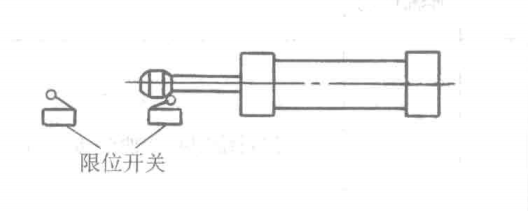

Công tắc giới hạn: Công tắc giới hạn được cài đặt với các khối va chạm phía trước thanh piston. Trong loại chuyển đổi giới hạn, các khối va chạm được cài đặt trên thanh piston và các công tắc giới hạn (như công tắc di chuyển và van điều khiển cơ học) được lắp đặt ở cả hai đầu của đột quỵ chuyển động của thanh piston để phát hiện đột quỵ chuyển động của piston. Nó là một công tắc liên hệ. |
|
1) Khối lượng công việc của thiết kế, cài đặt, gỡ lỗi và bảo trì là lớn. 2) Không gian cài đặt lớn 3) Chi phí cao. 4) Nếu được sử dụng không đúng cách, tuổi thọ là ngắn. 5) Không bị ảnh hưởng bởi từ trường |
|

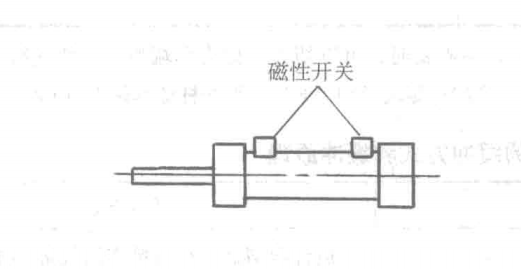

Công tắc từ tính: Loại công tắc từ tính là cài đặt hai công tắc từ tính trực tiếp ở các vị trí khác nhau trên thân xi lanh để phát hiện đột quỵ chuyển động của xi lanh không khí. Nó là một công tắc không tiếp xúc. |
|
1) Thời gian thiết kế và cài đặt tiết kiệm rất nhiều, dễ gỡ lỗi 2) Không gian cài đặt nhỏ 3) Chi phí giảm đáng kể, với ít tệp đính kèm hơn. 4) Nó có độ tin cậy cao, tuổi thọ dài và khả năng lặp lại tốt của các vị trí hành động. Không có vấn đề gì về thiệt hại tác động cơ học, và nó có khả năng chống bụi, nước và dầu mạnh. 5) Thật dễ dàng để đạt được điều khiển khớp khí nén điện 6) Các biện pháp chống từ phải được thực hiện trong từ trường mạnh |
