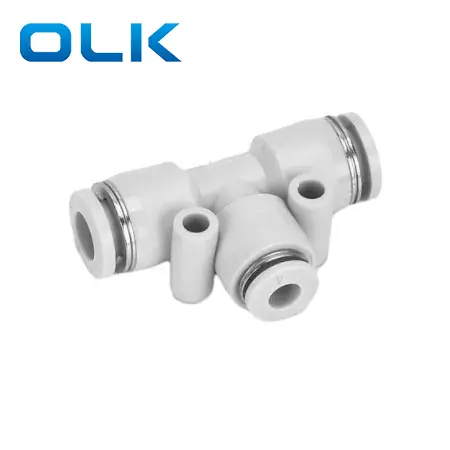

PE Union Tee Push In Fit

Thể dục

8

Người mẫu

Kích thước ống (số liệu)

Sê -ri PE phù hợp

4: 4mm

6: 6 mm

8: 8 mm

10: 10 mm

12: 12 mm

14: 14mm

16: 16mm

Dịch

Không khí/nước (có điều kiện)/Vacuum

Áp lực hoạt động

0-1.0MPa

Áp suất chân không

-100kpa (10 Torr)

Nhiệt độ hoạt động

-10-60

Vật liệu

Nylon (PA), polyurethane (PU)

Inch ống vừa vặn

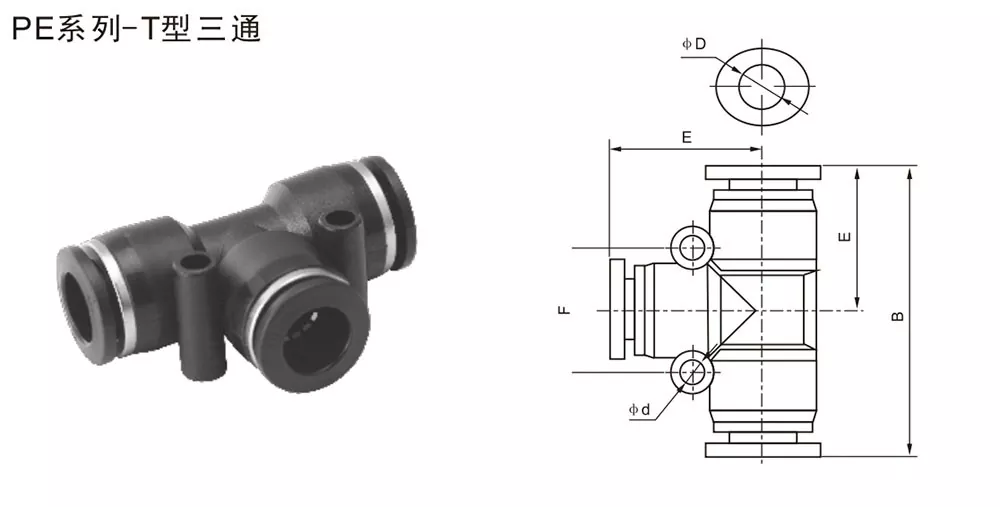

Metrictube phù hợp

φd

B

E

F

φd

PE5/32

PE-4

4

36.6

18.3

/

/

PE1 / 4

PE-6

6

41

20.5

16

3.5

PE5/16

PE-8

8

46

23

20

4.5

PE3/8

PE-10

10

56.6

28.3

24

4.5

PE1 / 2

PE-12

12

58.6

29.3

27.7

5

PE-14

14

60.8

30.4

25.8

4

PE-16

16

69

34.5

33

4

Tham chiếu chuyển đổi kích thước chủ đề đế quốc chung

Kích thước Hoàng gia

Khoảng. Số liệu (mm)

Công thức chuyển đổi

1/8

3,2mm

1 8 × 25.4 = 3.175

5/32

3,97mm

5 32 × 25.4 = 3,97

1/4

6,35mm

1 4 × 25.4 = 6,35

5/16

7,94mm

5 ÷ 16 × 25.4 = 7,94

3/8

9,53mm

3 8 × 25.4 = 9,53

1/2

12,7mm

1 2 × 25.4 = 12.7
