Kết nối nhanh các phụ kiện cho phép kết nối an toàn bằng cách đẩy ống tất cả các cách.
Để loại bỏ ống, trước tiên, hãy đẩy tay áo phát hành vào bên trong đều để mở lớp vỏ lò xo, và sau đó ống có thể được kéo ra dễ dàng.
Kết nối nhanh các phụ kiện ống khí nén được sử dụng trong hệ thống Tybe khí nén
Các phụ kiện ống khí nén với nhiều loại có thể đáp ứng tất cả các need trong hệ thống ống khí nén
Ngay cả sau khi được cài đặt, hướng của ống có thể được thay đổi tự do
Cơ thể bằng đồng mạ niken không bị ăn mòn và chống ô nhiễm
Tất cả các sợi chỉ R và NPT có hiệu ứng niêm phong.
Tất cả các chủ đề thẳng là vòng o tiêu chuẩn.

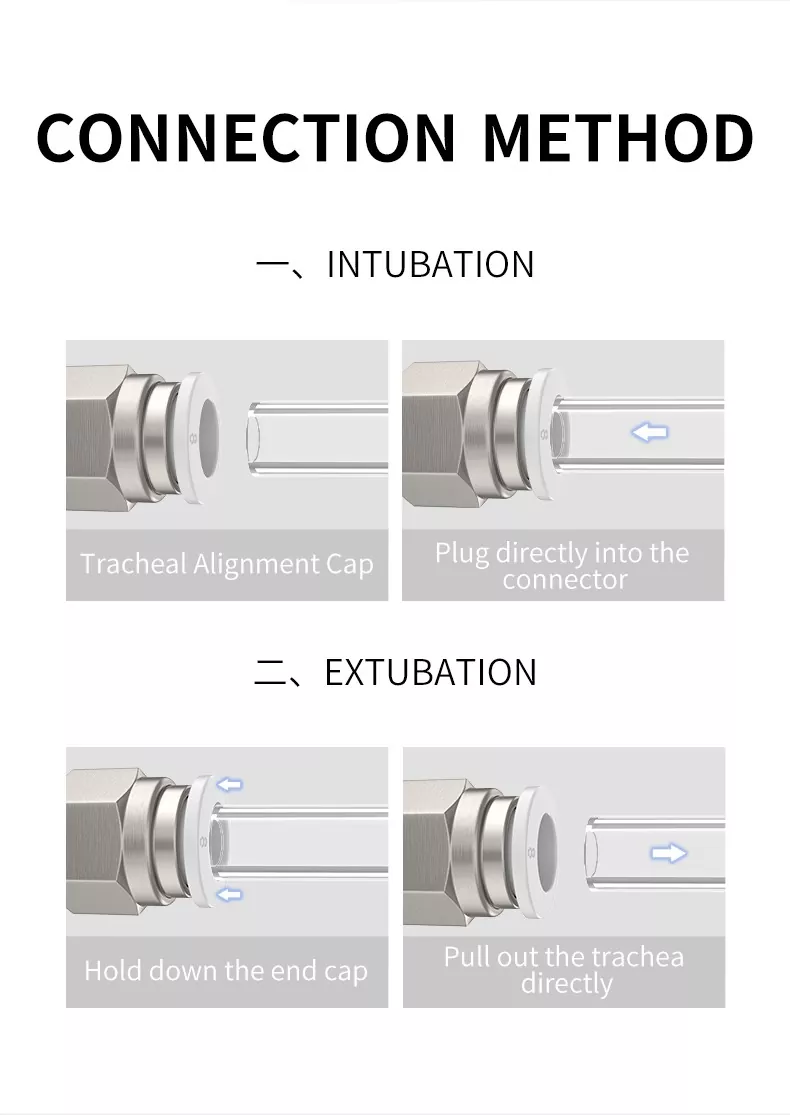

1. Để xác nhận rằng mặt cắt cuối cùng của ống là thẳng đứng, không có vết trầy xước trên chu vi bên ngoài của vòi. Vòi không phải là hình elip.
2. Hãy chắc chắn để xác nhận rằng ống được đưa vào đầu ống. Một cách khác nhau, có rò rỉ không khí.
3. Hãy chắc chắn xác nhận rằng vòi giành chiến thắng được rút ra sau khi vòi được chèn vào.
1. Trước khi ngắt kết nối ống, hãy chắc chắn xác nhận rằng áp suất bên trong ống ở ‘0.
2. Bấm vòng phát hành đều xuống dưới cùng và rút ống ra. Nếu vòng phát hành không được nhấn tại chỗ, ống có thể không được kéo ra hoặc có thể bị căng. Các mảnh vụn ống có thể vẫn ở trong ống lắp.
|
Loại chủ đề |
Mã luồng |
Hình thức chủ đề |
Góc chủ đề (α) |
Loại phù hợp |
Tiêu chuẩn |
Mã tiêu chuẩn |
Standard Organization |
|
BSPP (hình trụ, không niêm phong) |
G |
Nội bộ/bên ngoài |
55 ° |
Song song/song song |
ISO 228-1 2003 |
ISO |
ISO - Tổ chức tiêu chuẩn hóa quốc tế |
|
|
BSPP |
Nội bộ/bên ngoài |
55 ° |
Song song/song song |
GB/T 7307 2001 |
GB |
SAC - Quản lý tiêu chuẩn hóa Trung Quốc |
|
|
PF |
Nội bộ/bên ngoài |
55 ° |
Song song/song song |
BS 228-1 2003 |
BS |
BSI - Tổ chức Tiêu chuẩn Anh |
|
|
|
|
|
|
JIS B 0202 |
Anh ta |
JISC - Ủy ban tiêu chuẩn công nghiệp Nhật Bản |
|
|
|
|
|
|
KS B 0221 |
KS |
Kats - Cơ quan công nghệ và tiêu chuẩn Hàn Quốc |
|
BSPT (thon, niêm phong) |
RP |
Nội bộ |
55 ° |
Thon/song song |
ISO 7-1 |
ISO |
ISO - Tổ chức tiêu chuẩn hóa quốc tế |
|
|
RC |
Nội bộ |
|
Thon/song song |
GB/T 7306-1987 |
GB |
SAC - Quản lý tiêu chuẩn hóa Trung Quốc |
|
|
R |
Bên ngoài |
|
Thon/song song |
BS 21 1985 |
BS |
BSI - Tổ chức Tiêu chuẩn Anh |
|
|
BSPT |
Nội bộ/bên ngoài |
55 ° |
Thon/thon |
JIS B 0203 |
Anh ta |
JISC - Ủy ban tiêu chuẩn công nghiệp Nhật Bản |
|
|
Pt |
Nội bộ/bên ngoài |
|
Thon/thon |
KS B 0222 |
KS |
Kats - Cơ quan công nghệ và tiêu chuẩn Hàn Quốc |
|
NPSC (Nội địa của Mỹ) |
NPSC |
Nội bộ |
60 ° |
Thon/song song |
ANSI B1.20.1-1983 |
ANSI |
ANSI - Viện Tiêu chuẩn Quốc gia Hoa Kỳ |
|
|
|
|
|
|
GB/T 12716-2002M |
GB |
SAC - Quản lý tiêu chuẩn hóa Trung Quốc |
|
NPT (Mỹ thon) |
Npt |
Nội bộ/bên ngoài |
60 ° |
Thon/thon |
ANSI B1.20.1-1983 |
ANSI |
ANSI - Viện Tiêu chuẩn Quốc gia Hoa Kỳ |
|
|
|
|
|
|
GB/T 12716-2002M |
GB |
SAC - Quản lý tiêu chuẩn hóa Trung Quốc |
|
Chủ đề số liệu |
M |
Nội bộ/bên ngoài |
60 ° |
Song song/song song |
ISO 261-1998 |
ISO |
ISO - Tổ chức tiêu chuẩn hóa quốc tế |
|
|
|
|
|
|
GB/T 1193-2003 |
GB |
SAC - Quản lý tiêu chuẩn hóa Trung Quốc |
