Nói chung,ống PUđược lắp đặt trên máy nén khí để vận chuyển khí. Về mặt chức năng, nó cũng có thể vận chuyển nước và các chất lỏng khác, nhưng khả năng chống ăn mòn của ống PU không đặc biệt mạnh.
Thiết bị sẵn có: thiết bị khí nén, máy nén khí, dụng cụ khí nén, máy bơm không khí, xi lanh khí, máy cắt, thiết bị phun, thiết bị hàn, robot công nghiệp, máy đóng gói, thiết bị kiểm soát môi trường, máy tạo độ ẩm, thiết bị loại bỏ bụi, hệ thống thông gió, hệ thống phun xịt, thiết bị làm mát. Thiết bị thí nghiệm và y tế: dụng cụ thí nghiệm, máy phân tích, thiết bị khí y tế, máy lấy mẫu không khí. Phương tiện và máy móc: Thiết bị bảo trì ô tô, Hệ thống treo khí nén, Máy nông nghiệp Tự động hóa Thiết bị sản xuất: Dây chuyền lắp ráp, Hệ thống băng tải, Thiết bị kiểm tra Các thiết bị khác: Máy chiết rót đồ uống, Thiết bị chế biến thực phẩm, Máy bơm bóng bay, Thiết bị phun cát.
Ống khí PU được sử dụng rộng rãi trong Thiết bị tự động hóa.
| PU(ống Polyurethane) | PA(ống nylon) | PE (Ống polyetylen) | Ống cao su | Ống gia cố bện | Ống siêu linh hoạt | Ống phẳng PU | |
| Đặc trưng: | Ống dẫn khí được sử dụng phổ biến nhất, cực kỳ linh hoạt Tốt, bề mặt nhẵn, điện trở trong thấp. | Độ cứng cao, độ cứng tốt, có khả năng giữ hình dạng | Chất liệu mềm, bán trong suốt, giá thành rẻ. | Được sản xuất từ cao su tự nhiên hoặc tổng hợp và được gia cố bằng lớp bện | Ống PU hoặc nylon có lớp gia cố bện bên ngoài bằng polyester, sợi aramid hoặc dây thép không gỉ, giúp cải thiện khả năng chịu áp lực và độ bền cơ học. | Sử dụng vật liệu và quy trình đặc biệt, tính linh hoạt vượt xa so với ống PU thông thường | Thân ống phẳng và nhiều đường ống có thể được tích hợp song song. |
| Lợi thế | Tính linh hoạt tốt, chống mài mòn, chống xoắn, nhẹ, dễ cuộn và lắp đặt | Chịu áp suất cao, chịu nhiệt độ cao (lên tới 110 ° C), kháng dầu và hóa chất tuyệt vời và không dễ bị oxy hóa | Giá rẻ, chịu nhiệt độ thấp tốt, chống ăn mòn (axit, kiềm). | Độ đàn hồi tuyệt vời, hấp thụ rung động và chịu được thời tiết mạnh mẽ. | Khả năng chịu áp suất cực cao (cao hơn tới vài lần so với ống thông thường), chống giãn nở và hiệu suất xung tốt | Cực kỳ mềm mại, bán kính uốn rất nhỏ, chống mỏi khi uốn lặp đi lặp lại và không dễ bị đứt nút。 | Tiết kiệm không gian, gọn gàng, đẹp mắt, dễ quản lý nhiều nguồn khí, chống vướng víu. |
| Điều bất lợi | Hiệu suất chịu nhiệt độ cao là trung bình (thường là -10 ° C ~ +60 ° C), khả năng chống dầu và hóa chất không tốt bằng ống nylon. | Tính linh hoạt kém, dễ gãy ở nhiệt độ thấp và cần không gian rộng để lắp đặt uốn. | Khả năng chịu áp lực kém, không chịu được nhiệt độ cao, dễ bị lão hóa và khả năng chống mài mòn yếu. | Vô cùng cồng kềnh, với khả năng chống chịu của thành bên trong cao và dễ bị lão hóa, ống nhựa đã dần thay thế các hệ thống khí nén hiện đại. | Độ linh hoạt giảm, bán kính uốn tăng và giá trở nên đắt hơn. | Giá thường cao hơn và khả năng chịu áp lực có thể thấp hơn một chút so với các ống thông thường có cùng thông số kỹ thuật. | Hướng uốn bị hạn chế (chỉ có thể uốn theo hướng phẳng) và giá thành tương đối cao |
| Ứng dụng điển hình: | Tính phổ quát mạnh nhất, phù hợp để kết nối đại đa số các thiết bị khí nén, đặc biệt trong các tình huống cần di chuyển và uốn cong thường xuyên, chẳng hạn như cánh tay robot và thiết bị di động | Lắp đặt cố định, ở những nơi cần có khả năng chịu dầu và nhiệt độ, chẳng hạn như đường ống gần máy công cụ, sản xuất ô tô và thiết bị nhiệt độ cao。 | Thích hợp cho các kết nối đường dẫn khí tạm thời, áp suất thấp hoặc cho các khu vực không quan trọng như nước và tưới tiêu nông nghiệp. Ít được sử dụng phổ biến hơn trong các mạch khí nén cho mạch chính. | Chủ yếu được sử dụng cho các thiết bị nặng, máy móc xây dựng và những dịp đòi hỏi tính linh hoạt và khả năng chống rung cao. | Được sử dụng trong các hệ thống khí nén áp suất cao, cửa xả máy nén khí, đường ống cung cấp khí chính ở khoảng cách xa và các tình huống thường xuyên tạo ra xung áp suất。 | Dây xích kéo (Tank chain) bên trong thân robot trải qua chuyển động tịnh tiến qua lại với tần số cao và thiết bị đòi hỏi độ linh hoạt cực cao. | Bản tóm tắt về đường dẫn khí cho các thiết bị có nhiều thành phần thực hiện, chẳng hạn như đường ống tập trung từ máy trạm, đảo van đến bộ truyền động. |
Ống Polyurethane (PU) có bốn màu: xanh dương, trong suốt, đỏ và xanh lam. Thật thuận tiện cho chúng ta trong việc phân biệt và kết nối ống làm việc trong các thiết bị khí nén. Cụ thể, nó phụ thuộc vào thông số kỹ thuật tiêu chuẩn của mỗi công ty. Ví dụ, một số công ty yêu cầu các ống trong suốt cho chân không, ống màu xanh lam cho cửa hút gió và ống màu cam cho cửa thoát khí để phân biệt các đường ống khác nhau và tạo điều kiện khắc phục sự cố và định vị nhanh chóng trong quá trình bảo trì mạch khí.
Đầu tiên, chúng ta biết rằng kích thước của ống dẫn khí PU có thể quyết định tốc độ dòng chảy. Ống khí nén càng lớn thì khả năng lưu chuyển càng mạnh, từ đó ảnh hưởng đến tốc độ vận hành của xi lanh khí.

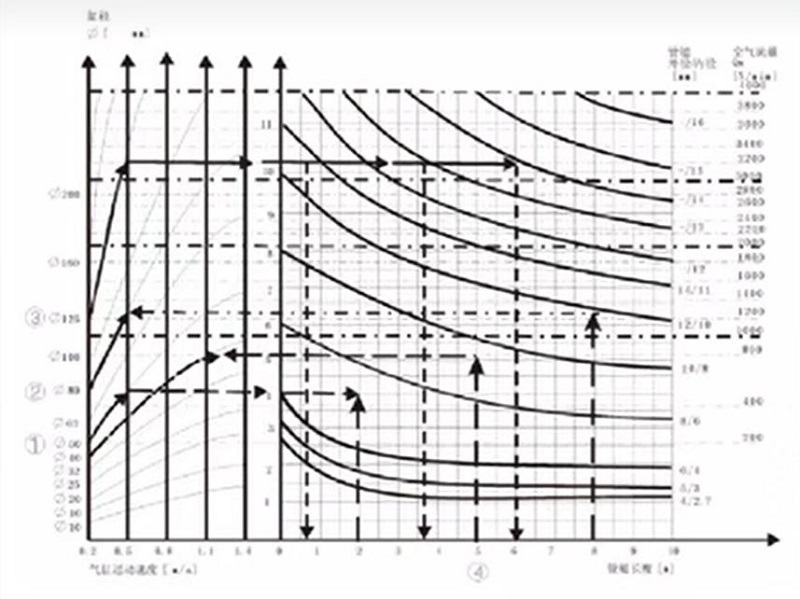

Nói đúng ra, khi lựa chọn, chúng ta cần đưa vào các thông số như hành trình, số lần chạy trong một phút, đường kính trụ, v.v. để tính toán. Tuy nhiên, dựa trên kinh nghiệm liên quan, nên sử dụng các thông số kỹ thuật khác nhau của xi lanh với các thông số kỹ thuật tương ứng của ống dẫn khí.
| Kích thước lỗ xi lanh khí (mm) | Kích thước ống (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Đường ống chính vận hành van có thể chọn các đường ống lớn hơn một chút (điều này sẽ không tiêu tốn thêm không khí nên sẽ không phát sinh thêm chi phí trong quá trình vận hành).
2. Tuy nhiên, đường ống giữa van và xi lanh cần được tối ưu hóa theo nguyên tắc sau: nếu đường kính ống quá nhỏ sẽ bị ga, do đó hạn chế tốc độ của xi lanh; Tuy nhiên, đường kính ống quá lớn có thể gây ra hiện tượng ứ đọng, do đó làm tăng lượng tiêu thụ không khí và thời gian làm đầy.
3. Cần phải xem xét bán kính uốn và việc kiểm tra bán kính uốn khi sử dụng xích kéo là rất quan trọng.
Ống PU thường có áp suất làm việc khoảng 10 kg/cm2 ở nhiệt độ phòng, mặc dù áp suất này có thể khác nhau tùy thuộc vào kích thước và kiểu máy. Đối với các ứng dụng áp suất cao, ống bện PU được gia cố là lựa chọn tốt hơn. Nó được thiết kế với thiết kế ba lớp—PU bên ngoài, lớp gia cố bện polyester ở giữa và PU bên trong—giúp tăng cường khả năng chịu áp lực và độ bền. Ngoài ra, loại ống PU này còn phù hợp cho cả truyền không khí và nước.
Nguyên tắc lựa chọn: Áp suất nổ ≥ 3 × áp suất làm việc

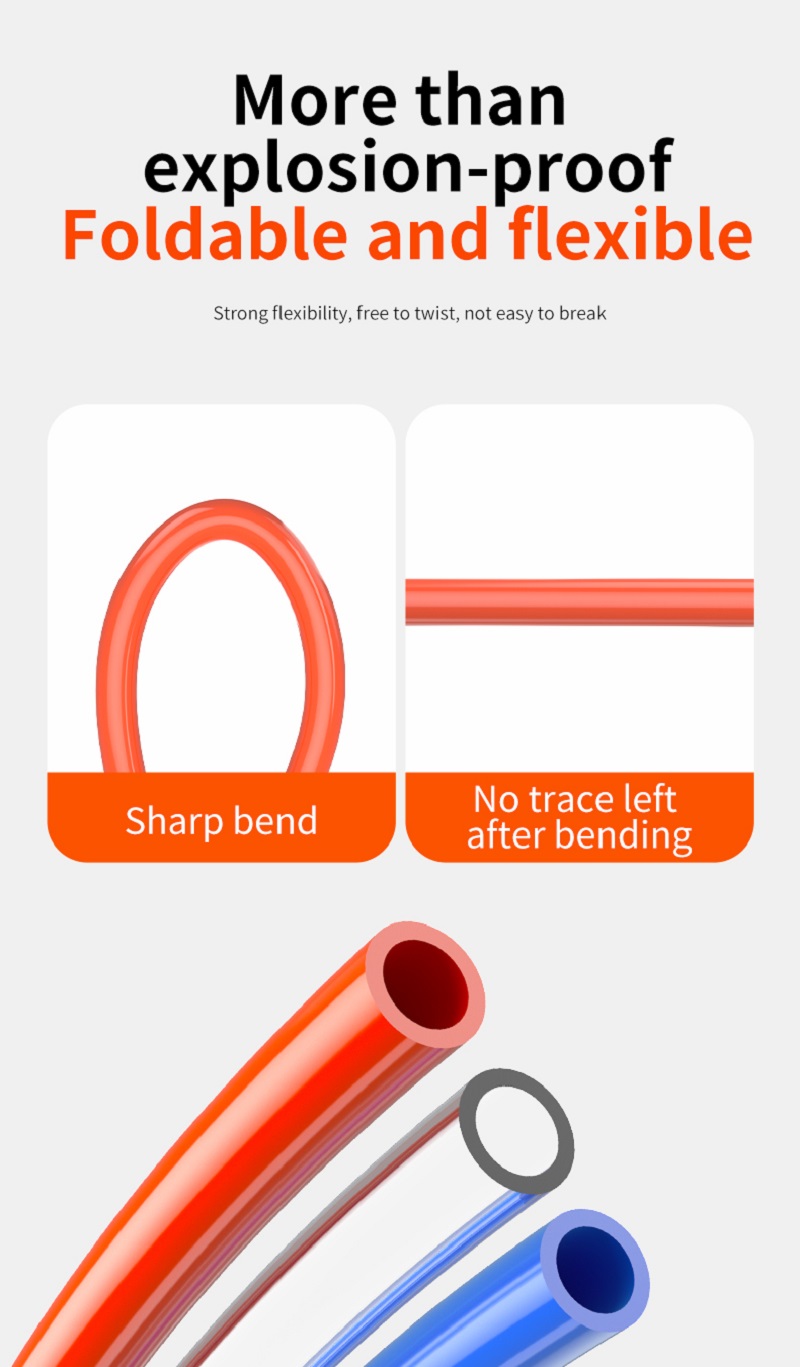

Tính linh hoạt của ống PU đóng vai trò quan trọng trong không gian lắp đặt và di chuyển thiết bị, đặc biệt khi sử dụng các kích cỡ khác nhau như ống PU 6 mm và 8 mm. Đường kính nhỏ hơn như ống PU 6mm mang lại bán kính uốn cong chặt hơn, khiến chúng trở nên lý tưởng cho việc lắp đặt nhỏ gọn như bảng điều khiển hoặc hệ thống tự động hóa nhỏ nơi không gian bị hạn chế. Ngược lại, ống PU 8 mm cung cấp công suất luồng khí cao hơn và thường được sử dụng trong các ứng dụng như công cụ khí nén hoặc máy móc lớn hơn, nơi yêu cầu cả tính linh hoạt và hiệu suất dòng chảy. Trong các hệ thống động như cánh tay robot hoặc máy đóng gói, ống polyurethane chất lượng cao đảm bảo chuyển động trơn tru mà không bị xoắn, nâng cao hiệu quả và kéo dài tuổi thọ sử dụng. Việc chọn kích thước phù hợp sẽ ảnh hưởng trực tiếp đến hiệu suất hệ thống và hiệu quả lắp đặt.
mềm hơn, chống uốn cong, có khả năng bật lại nhanh sau khi uốn, ít bị tắc nghẽn trong quá trình uốn, chuyên dùng cho các hệ thống tự động hóa, định tuyến thiết bị không bị kẹt
Độ cứng của ống PU thường nằm trong khoảng từ 60A đến 95A, tùy thuộc vào công thức vật liệu và ứng dụng. 60Aống PUmềm mại, dễ uốn cong, thích hợp với những cảnh cần di chuyển thường xuyên; Ống PU 95A cứng hơn và phù hợp với các tình huống cần áp suất cao hoặc cố định lâu dài. Khi lựa chọn cần cân đối giữa độ linh hoạt và độ cứng theo nhu cầu thực tế.
①. Tỷ lệ vật liệu: Tỷ lệ giữa các đoạn mềm và cứng trong polyurethane ảnh hưởng trực tiếp đến độ cứng và việc điều chỉnh tỷ lệ có thể thay đổi đặc tính của ống.
②. Phụ gia: Việc bổ sung một số chất độn hoặc chất làm dẻo nhất định có thể làm thay đổi đáng kể độ cứng, chẳng hạn như bổ sung silica, có thể làm tăng độ cứng.
③. Quy trình sản xuất: Các thông số quy trình như nhiệt độ đùn và tốc độ làm mát cũng có thể có tác động tinh tế đến độ cứng cuối cùng.
·Ứng dụng động: Trong các trường hợp uốn cong thường xuyên (chẳng hạn như cấp khí cho cánh tay cơ khí), nên chọn ống có dòng điện từ 60A đến 75A để tránh nứt do mỏi.
·Môi trường áp suất cao: Nên sử dụng ống cứng có dòng điện từ 85A trở lên khi vận chuyển chất lỏng có áp suất cao để đảm bảo cường độ chịu nén.
Yêu cầu về khả năng chống mài mòn: Trong trường hợp có lực kéo hoặc ma sát trên mặt đất, độ cứng cân bằng khoảng 80A là lý tưởng hơn.
①. Kiểm tra độ cứng và xác định 85-95A. Vào mùa hè, độ cứng của 98A không dễ bị mềm đi ở nhiệt độ cao; Độ cứng 95A vào mùa đông, không dễ cứng trong mùa đông lạnh. Quá mềm yếu dễ nổi giận; Quá cứng và dễ bị nứt
②. Kẹp đều thành ống mà không có bọt khí. Nếu có sợi tóc rỗng hoặc lõm khi kẹp vào thì coi như bị lỗi
③. Kiểm tra độ đàn hồi. Sau khi uốn cong 90 độ, nó sẽ bật lại sau vài giây. Nếu lực bật chậm và có nếp nhăn thì không nên sử dụng.
④. Kiểm tra đường kính bên trong và chọn các thông số kỹ thuật tương ứng theo áp suất của thiết bị. Nếu đường kính trong không đúng sẽ ảnh hưởng đến công suất
Khí nén từ máy nén có nhiệt độ cao. Sử dụng ngắn hạn thì không sao nhưng sử dụng lâu dài có thể gây sưng hoặc vỡ ống. Nên sử dụng với bình chứa khí, bộ làm mát và bộ lọc không khí.
Trong nhà xưởng, ống PU thường xuyên bị cuộn, kéo và có thể tiếp xúc với chất lỏng ăn mòn. Những yếu tố này có thể làm hỏng bề mặt ống, đẩy nhanh quá trình lão hóa và rút ngắn tuổi thọ. Thay ống kịp thời hoặc sử dụng ống PU bện áp suất cao OLK.
Phun sơn liên quan đến nhiệt độ cao, sơn ăn mòn và kéo ống dưới áp lực, có thể dẫn đến nổ. Thực hiện theo biểu đồ nhiệt độ áp suất ống, giữ áp suất trong giới hạn an toàn và cân nhắc sử dụng dây bện áp suất cao OLKống PU.
Các kết nối thẳng, uốn cong và nối chữ T thông thường đều có thể được kết nối
Có, màu sắc của ống khí nén và các dấu hiệu trên đó có thể được tùy chỉnh
