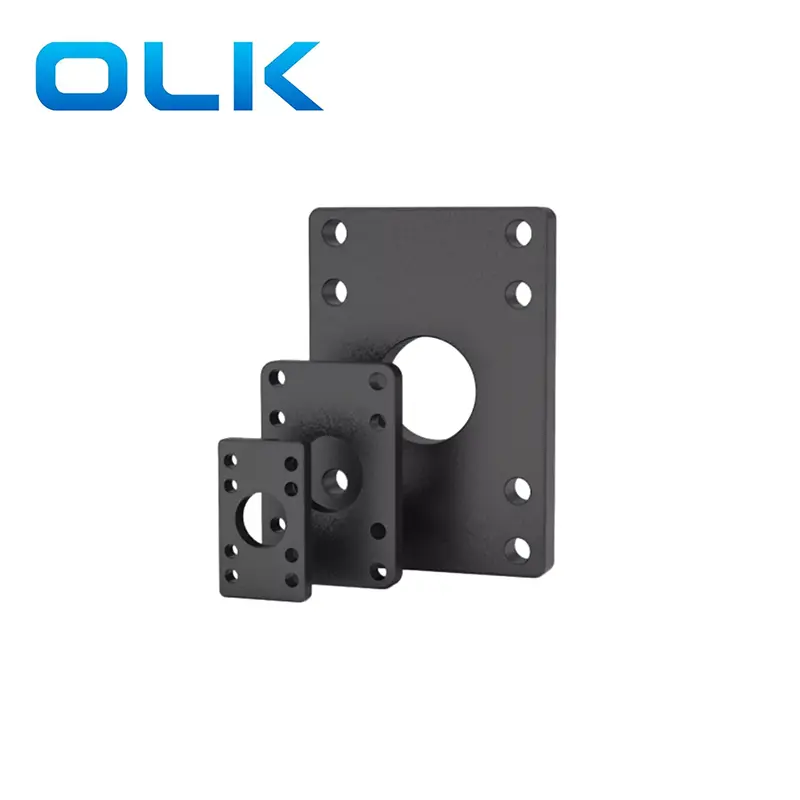

Giá treo mặt bích FA là một khung lắp phía trước được sử dụng cho các xi lanh khí nén tiêu chuẩn SC.Fix thân hình trụ để chuyển động của tải và hướng chuyển động của piston trên cùng một trục hoặc song song.

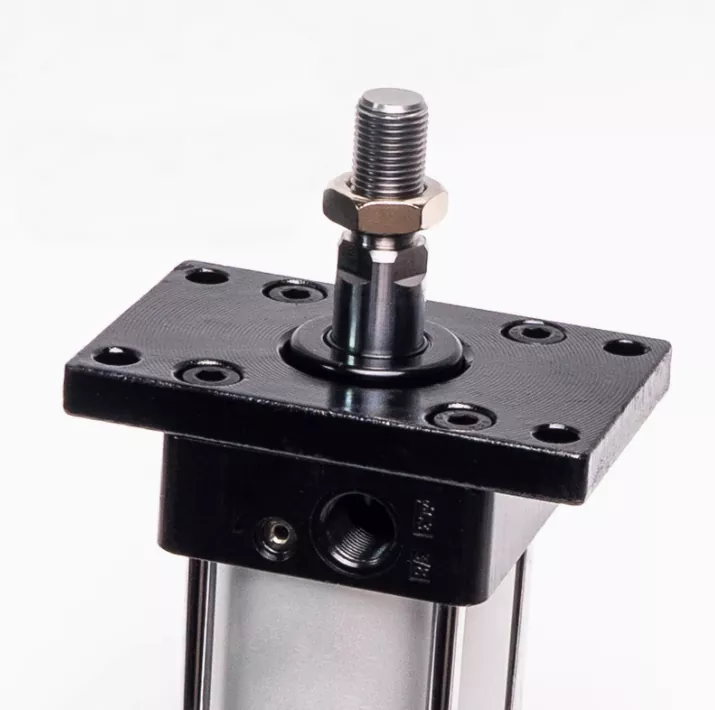

FA FLANGE MOUN là một hình chữ nhật màu đen phẳng với các lỗ lắp, cho phép xi lanh khí nén SC Series cố định an toàn vào máy và bề mặt từ đầu không phải Rod.
Ứng dụng: Do sự phù hợp của giá đỡ xi lanh mặt bích FA phía trước để lắp đặt thiết bị với giá đỡ hoặc cánh tay robot ở mặt trước, và thường trên cùng một mặt phẳng với các lỗ lắp đặt của máy tự động. Vì vậy, có một số kịch bản ứng dụng điển hình như sau
Máy đóng gói: Chuyển động tuyến tính vị trí cố định với điều khiển đột quỵ chính xác.
Thiết bị tự động hóa: Gắn ổn định cho xi lanh theo định vị dọc hoặc ngang.
Xử lý vật liệu: Được sử dụng trong đồ đạc trong đó xi lanh cần được bắt vít an toàn.
Các trạm gia công: Để nhấn, đẩy hoặc kẹp các hành động đòi hỏi không có chuyển động bên.
Các giàn kiểm tra và các đơn vị điều khiển: Trường hợp định vị xi lanh cứng là cần thiết cho độ lặp lại.
|
Sc |
63 |
X |
50 |
- |
S |
- |
Fa |
|
Sê -ri sê -ri pneumacit tiêu chuẩn |
Kích thước lỗ |
|
đột quỵ |
|
S ： Từ tính |
|
FA: Đầu xi lanh với giá treo mặt bích |
|
|
|
|
|
|
Trống: Không |
|
|
|

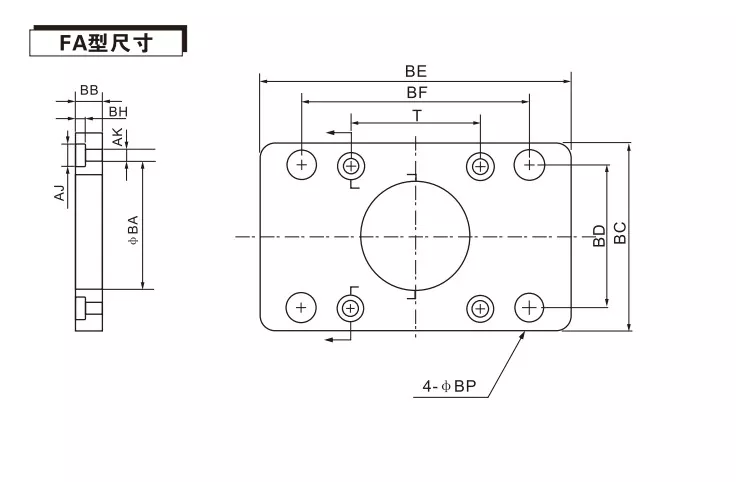

Mã / đường kính lỗ khoan |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
BA |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
Bb |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
Bc |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
BD |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
LÀ |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
BF |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
BH |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
Aj |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
Và |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
HA |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Giá đỡ hình trụ mặt bích FA có thể được khớp với các xi lanh khác để sử dụng không?
Các lỗ lắp đặt của các xi lanh khác nhau có các vị trí khác nhau và nên sử dụng các tấm mặt bích FA phù hợp. Tấm mặt bích FA Series này chỉ có thể được sử dụng với các xi lanh tiêu chuẩn SC Series.
Whtats khác nhau với giá treo mặt bích OLK FA và mặt bích phía sau FB？
FA FRONT FLANGE: Kết nối đầu trước của xi lanh với thiết bị, với thanh piston hướng ra ngoài trong quá trình lắp đặt. Thường được sử dụng trong các kịch bản đẩy trước thiết bị và tải.
Mặt bích phía sau FB: Kết nối đầu sau của xi lanh với thiết bị và giấu thân xi lanh phía sau khung. Thích hợp cho các tình huống mà cơ thể xi lanh cần được cố định và vị trí của nó được duy trì.
