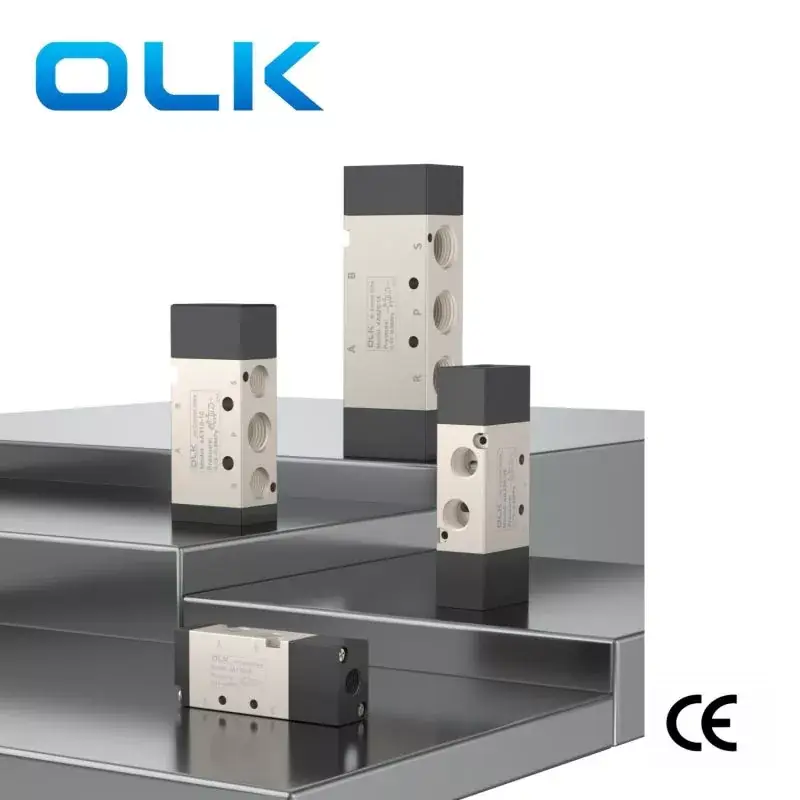

Van điều khiển không khí dòng Ouleikai (OLK) 4A 5 Way cho phép điều khiển và chuyển đổi các chất lỏng khác nhau và có thể điều khiển các xi lanh tác động kép. Dòng 4A được điều khiển bằng không khí, đảm bảo tốc độ phản hồi nhanh và vận hành chính xác đảm bảo tính ổn định và chính xác của việc kiểm soát khí. Nghiêm cấm sử dụng sản phẩm này trong các điều kiện vượt quá phạm vi quy định để tránh ảnh hưởng đến tuổi thọ và độ an toàn của sản phẩm.
BIỂU TƯỢNG:
Mã đặt hàng
4A
1
10
06
NGƯỜI MẪU
MÃ SỐ
LOẠI VAN
KÍCH THƯỚC CẢNG
4A:Van 2 vị trí 5 chiều/Van 3 vị trí 5 chiều
Dòng 1:100
10: Điện từ đơn 5/2 chiều
M5:M5X0.8
Dòng 2:200
20:Van điện từ đôi 5/2 chiều
06:G1/8
Dòng 3:300
30C: Van điện từ đôi, tâm đóng 5/3
08:G1/4
Dòng 4:400
30E: Van điện từ đôi trung tâm xả 5/3
10:G3/8
30P: Van điện từ đôi trung tâm áp suất 5/3 chiều
15:G1/2

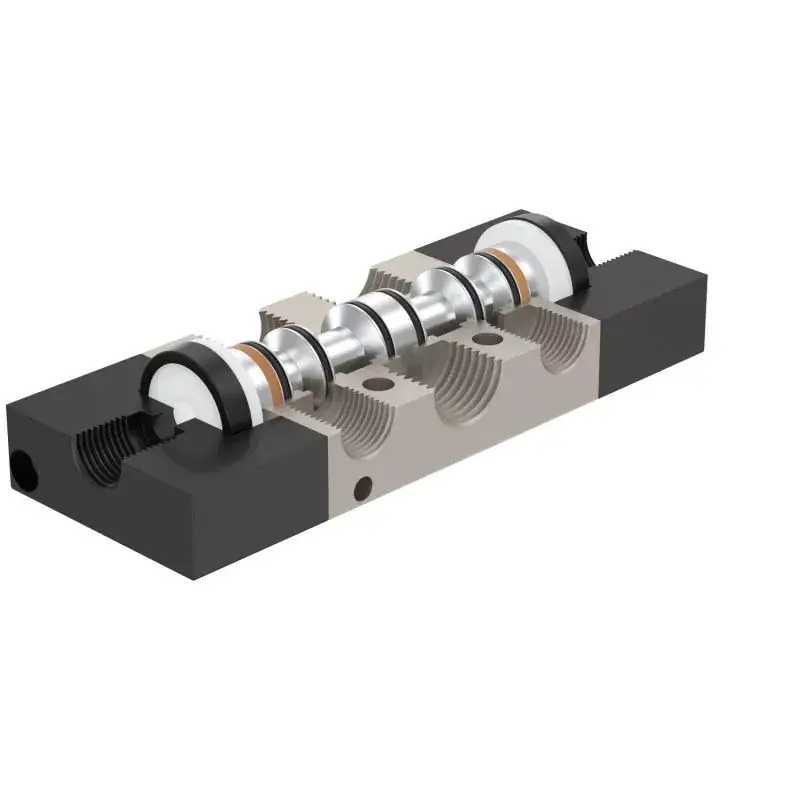

1. Cấu trúc kiểu pít-tông, khả năng bịt kín tuyệt vời, phản ứng nhạy;
2. Van điện từ ba vị trí cung cấp ba chức năng trung tâm để lựa chọn;
3. Van khí nén hai đầu hai vị trí có chức năng bộ nhớ;
4. Lỗ bên trong được xử lý bằng kỹ thuật đặc biệt, dẫn đến khả năng chống ma sát thấp, áp suất khởi động thấp và tuổi thọ dài;
5. Không cần bôi trơn bằng dầu;
6. Có thể tích hợp với đế để tạo thành nhóm van, tiết kiệm không gian lắp đặt.
|
môi trường làm việc |
Không khí (được lọc qua bộ lọc trên 40μm) |
|
Hoạt động |
kiểm soát không khí bên ngoài |
|
bôi trơn |
không cần thiết |
|
Phạm vi áp suất làm việc MPa(psi) |
0,15∼0,8(21~114) |
|
Đảm bảo khả năng chịu áp lực |
1,5MPa (215psi) |
|
Nhiệt độ làm việc ° C |
-20∼70 |
|
Chất liệu thân máy |
hợp kim nhôm |
|
người mẫu |
Đường kính cổng |
số lượng vị trí |
tần số hoạt động cao nhất |
Diện tích mặt cắt hiệu dụng mm2 (giá trị CV) |
|
4A110-M5 |
M5 |
2 vị trí 5 chiều |
5 lần/giây |
5,5(0,31) |
|
4A120-M5 |
M5 |
2 vị trí 5 chiều |
5 lần/giây |
5,5(0,31) |
|
4A130C-M5 |
M5 |
Ba vị trí năm chiều |
3 lần/giây |
5.0(0.28) |
|
4A130E-M5 |
M5 |
Ba vị trí năm chiều |
3 lần/giây |
5.0(0.28) |
|
4A130P-M5 |
M5 |
Ba vị trí năm chiều |
3 lần/giây |
5.0(0.28) |
|

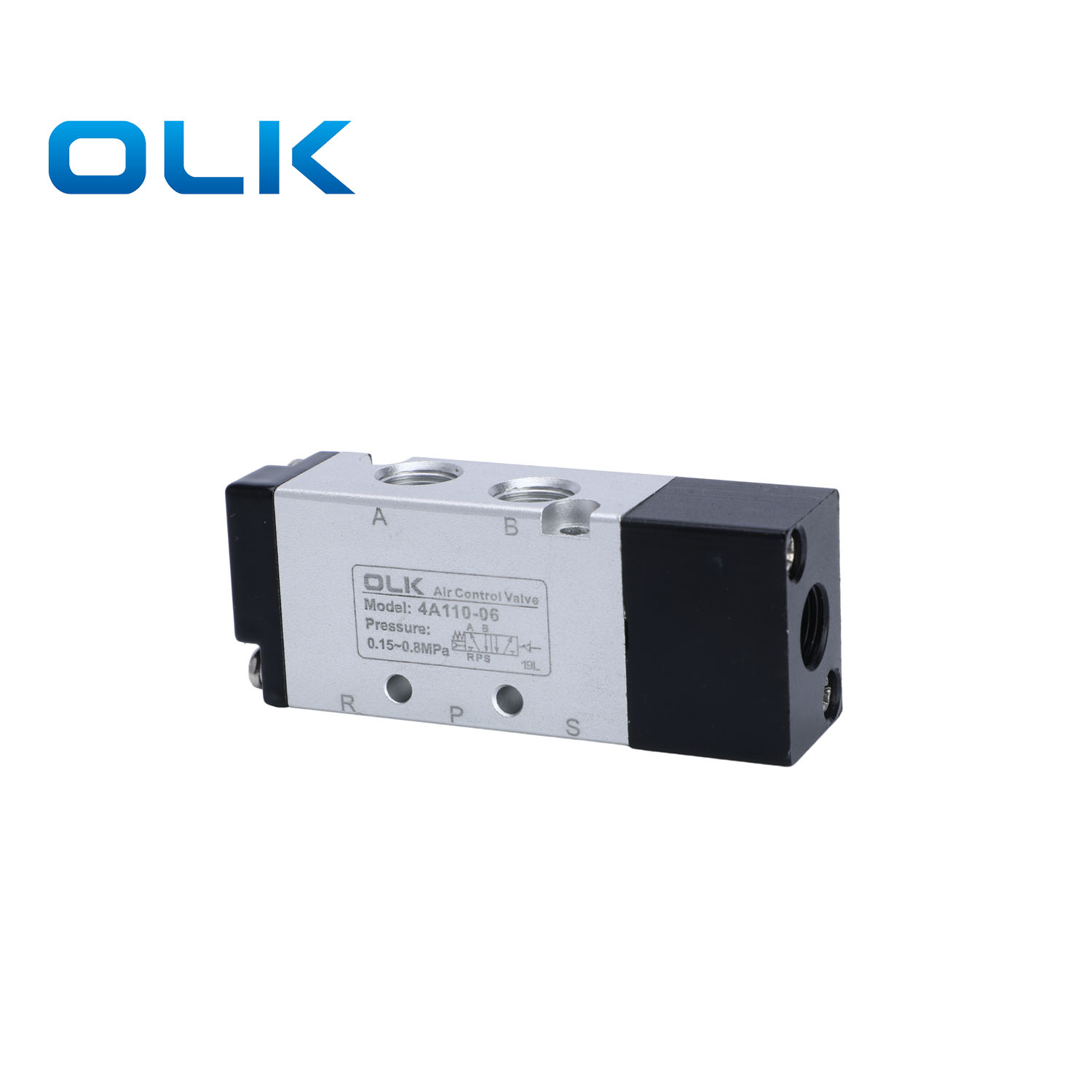

4A110-06 |
G1/8 |
2 vị trí 5 chiều |
5 lần/giây |
12.0(0.67) |
|

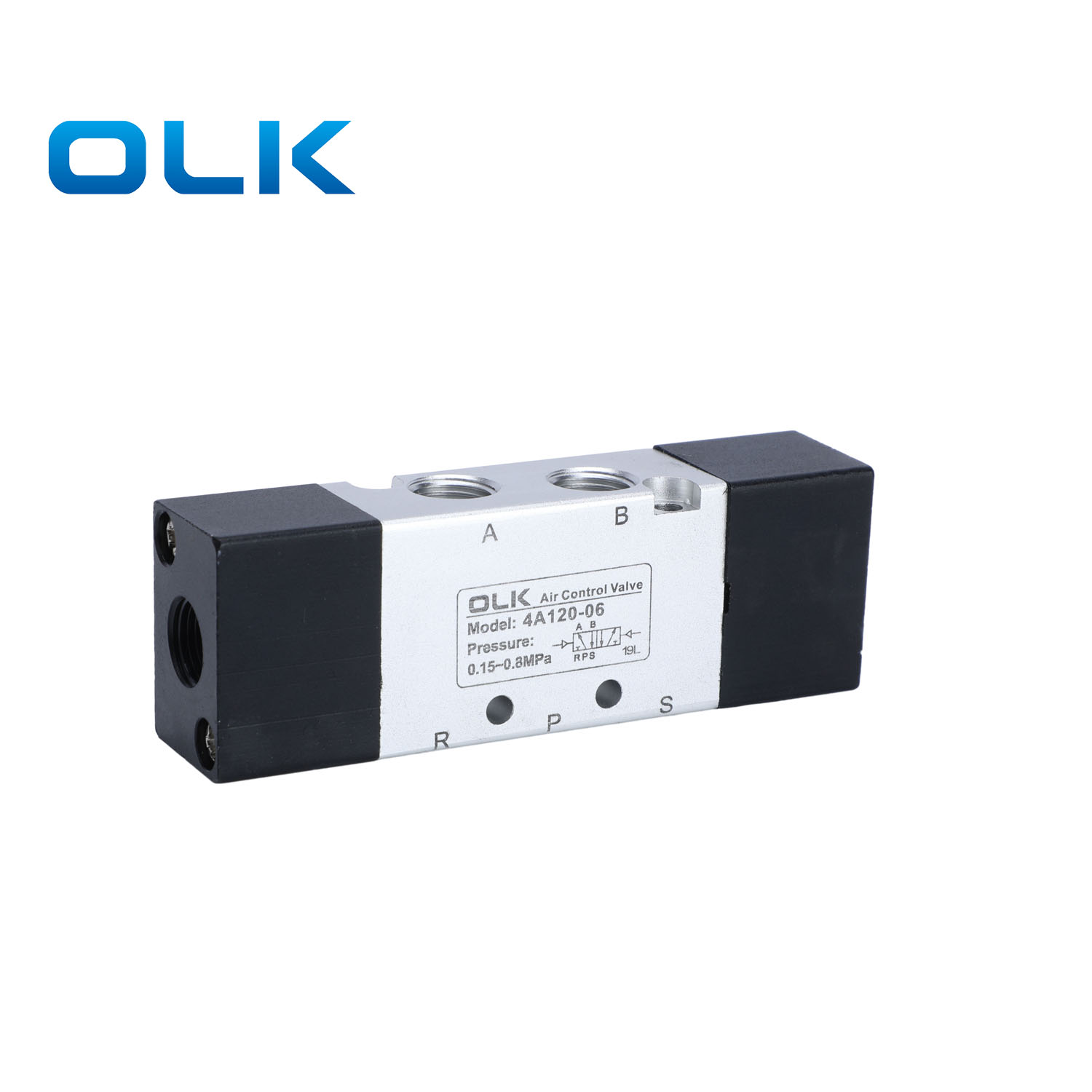

4A120-06 |
G1/8 |
2 vị trí 5 chiều |
5 lần/giây |
12.0(0.67) |
|

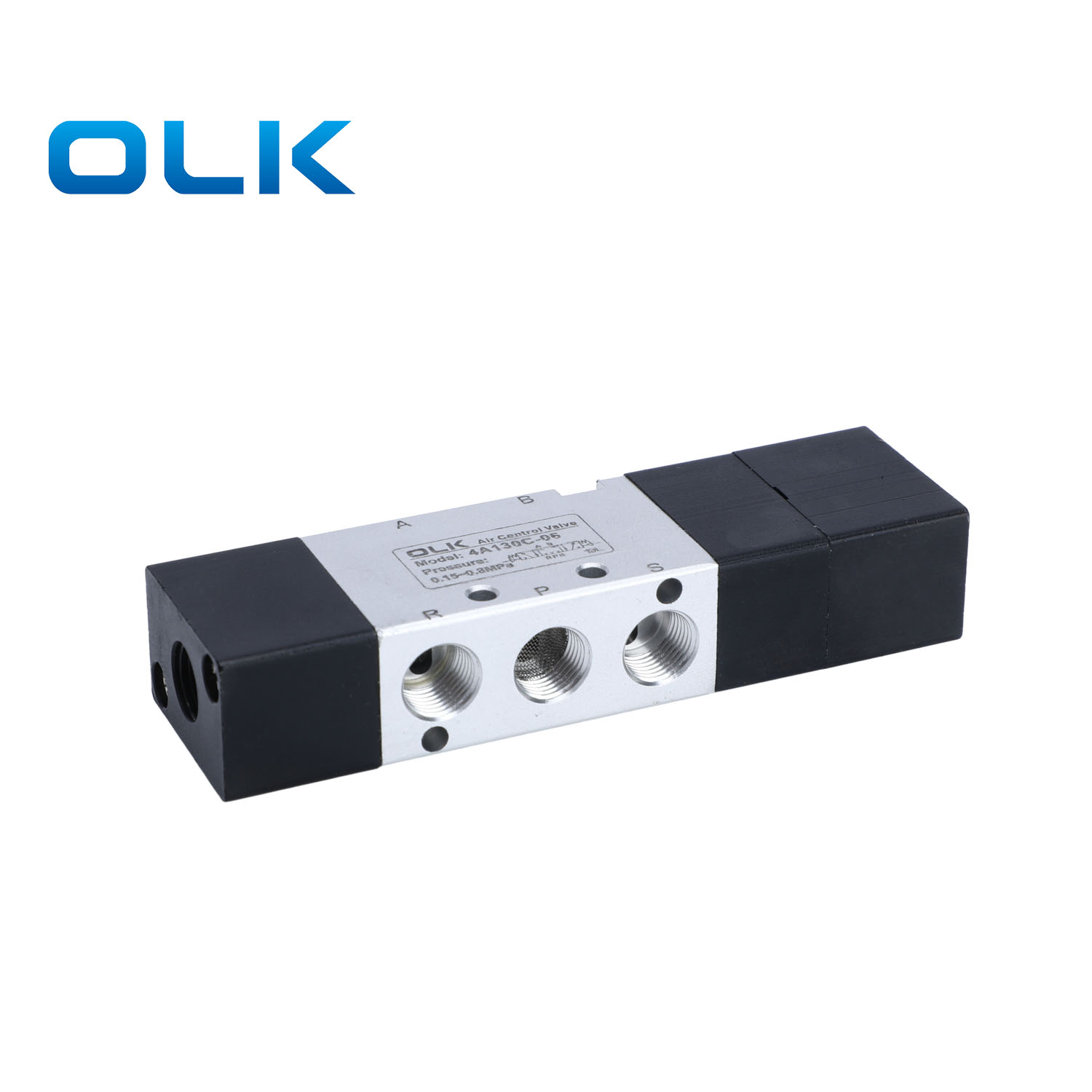

4A130C-06 |
G1/8 |
Ba vị trí năm chiều |
3 lần/giây |
9,0(0,50) |
|
4A130E-06 |
G1/8 |
Ba vị trí năm chiều |
3 lần/giây |
9,0(0,50) |
|
4A130P-06 |
G1/8 |
Ba vị trí năm chiều |
3 lần/giây |
9,0(0,50) |
|
4A210-06 |
G1/8 |
2 vị trí 5 chiều |
5 lần/giây |
14.0(0.78) |
|

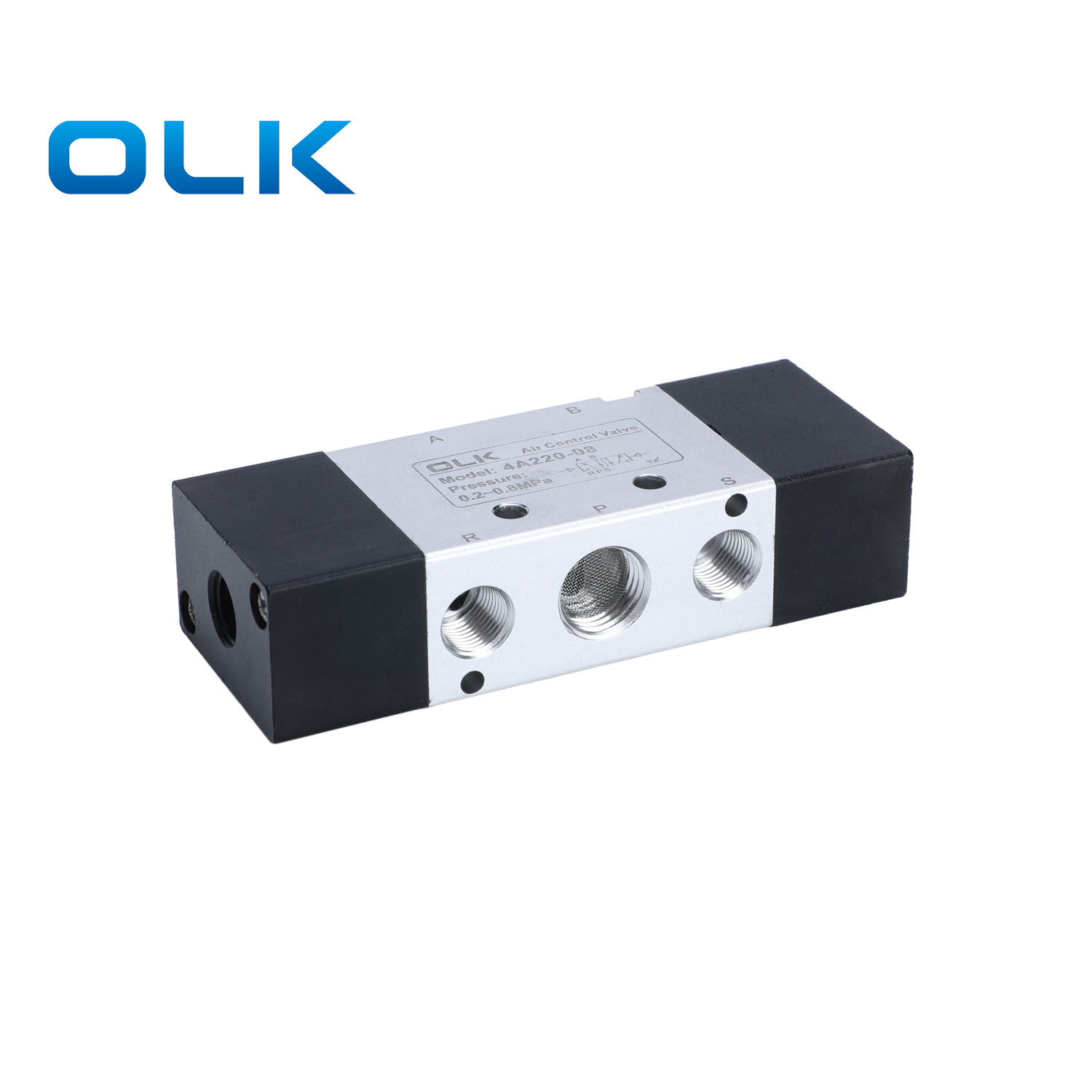

4A220-06 |
G1/8 |
2 vị trí 5 chiều |
5 lần/giây |
14.0(0.78) |
|
4A230C-06 |
G1/8 |
Ba vị trí năm chiều |
3 lần/giây |
12.0(0.67) |
|
4A230E-06 |
G1/8 |
Ba vị trí năm chiều |
3 lần/giây |
12.0(0.67) |
|
4A230P-06 |
G1/8 |
Ba vị trí năm chiều |
3 lần/giây |
12.0(0.67) |
|
4A210-08 |
Đầu vào=Đầu ra=G1/4 Ống xả=PT1/8 |
2 vị trí 5 chiều |
5 lần/giây |
16.0(0.89) |
|

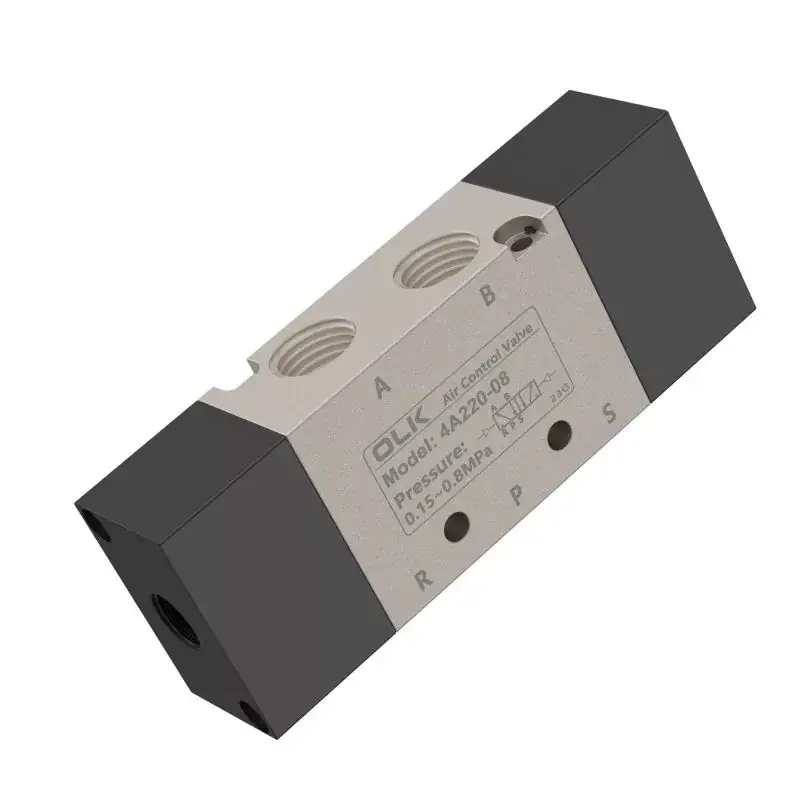

4A220-08 |
Đầu vào=Đầu ra=G1/4 Ống xả=PT1/8 |
2 vị trí 5 chiều |
5 lần/giây |
16.0(0.89) |
|
4A230C-08 |
Đầu vào=Đầu ra=G1/4 Ống xả=PT1/8 |
Ba vị trí năm chiều |
3 lần/giây |
12.0(0.67) |
|
4A230E-08 |
Đầu vào=Đầu ra=G1/4 Ống xả=PT1/8 |
Ba vị trí năm chiều |
3 lần/giây |
12.0(0.67) |
|
4A230P-08 |
Đầu vào=Đầu ra=G1/4 Ống xả=PT1/8 |
Ba vị trí năm chiều |
3 lần/giây |
12.0(0.67) |
|
4A310-08 |
G1/4 |
2 vị trí 5 chiều |
4 lần/giây |
25.0(1.40) |
|
4A320-08 |
G1/4 |
2 vị trí 5 chiều |
4 lần/giây |
25.0(1.40) |
|
4A330C-08 |
G1/4 |
Ba vị trí năm chiều |
3 lần/giây |
18.0(1.00) |
|
4A330E-08 |
G1/4 |
Ba vị trí năm chiều |
3 lần/giây |
18.0(1.00) |
|
4A330P-08 |
G1/4 |
Ba vị trí năm chiều |
3 lần/giây |
18.0(1.00) |
|
4A310-10 |
Cửa vào=Cửa ra=G3/8 Ống xả=PT1/4 |
2 vị trí 5 chiều |
4 lần/giây |
30.0(1.67) |
|
4A320-10 |
Cửa vào=Cửa ra=G3/8 Ống xả=PT1/4 |
2 vị trí 5 chiều |
4 lần/giây |
30.0(1.67) |
|
4A330C-10 |
Cửa vào=Cửa ra=G3/8 Ống xả=PT1/4 |
Ba vị trí năm chiều |
3 lần/giây |
18.0(1.00) |
|
4A330E-10 |
Cửa vào=Cửa ra=G3/8 Ống xả=PT1/4 |
Ba vị trí năm chiều |
3 lần/giây |
18.0(1.00) |
|
4A330P-10 |
Cửa vào=Cửa ra=G3/8 Ống xả=PT1/4 |
Ba vị trí năm chiều |
3 lần/giây |
18.0(1.00) |
|
4A410-15 |
G1/2 |
2 vị trí 5 chiều |
3 lần/giây |
50,0(2,79) |
|
4A420-15 |
G1/2 |
2 vị trí 5 chiều |
3 lần/giây |
50,0(2,79) |
|
4A430C-15 |
G1/2 |
Ba vị trí năm chiều |
3 lần/giây |
30.0(1.67) |
|
4A430E-15 |
G1/2 |
Ba vị trí năm chiều |
3 lần/giây |
30.0(1.67) |
|
4A430P-15 |
G1/2 |
Ba vị trí năm chiều |
3 lần/giây |
30.0(1.67) |
