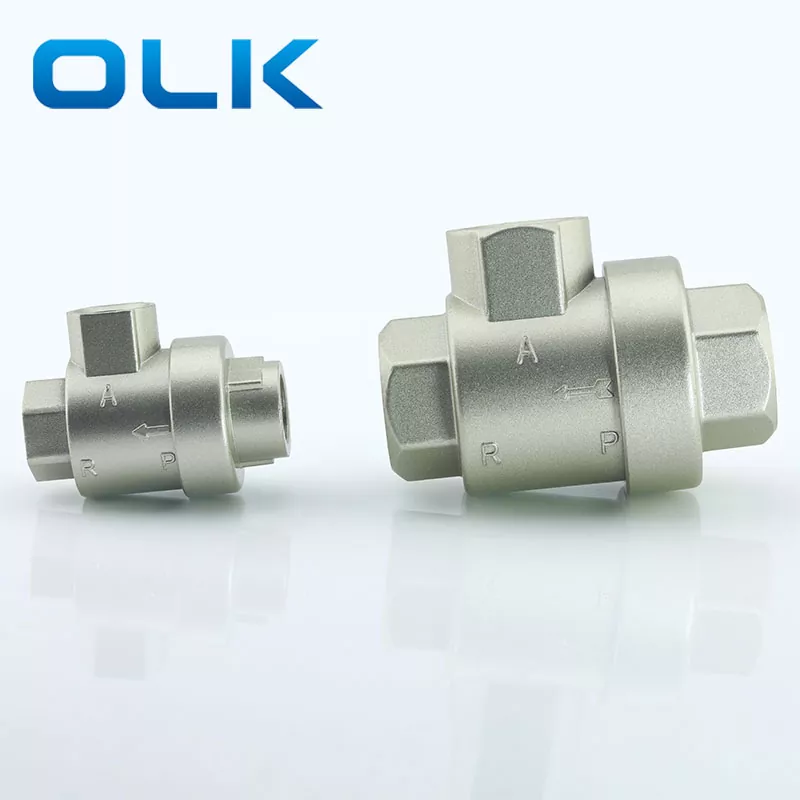

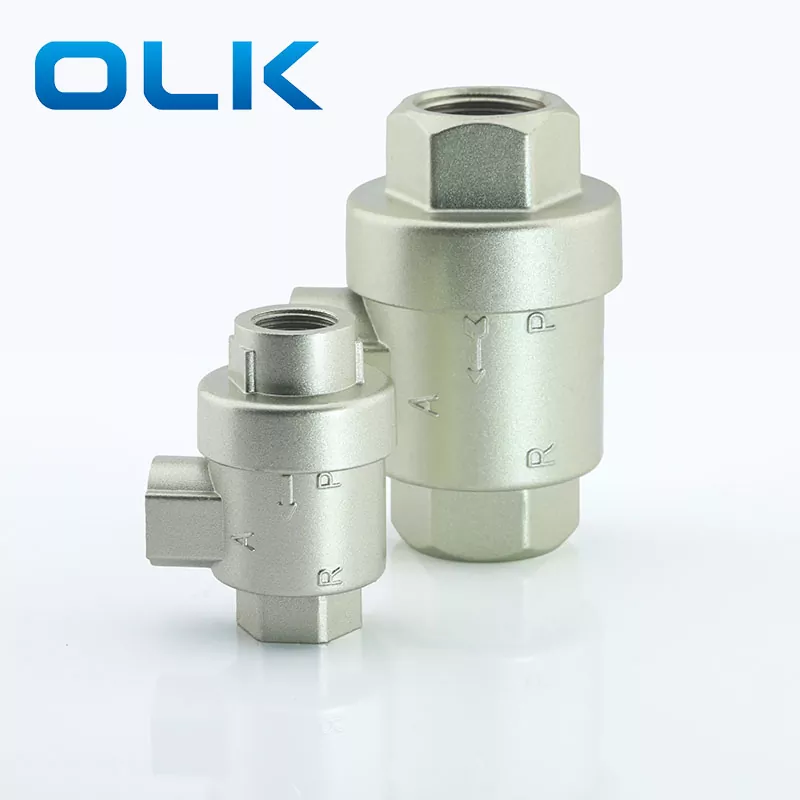

Van xả nhanh OLK XQ là một van tự động xả khí áp suất từ ổ cắm khi áp suất đầu vào giảm xuống một giá trị nhất định. Khi có áp suất không khí ở đầu vào, lõi van (vòng niêm phong một chiều hoặc cơ hoành) được đẩy mở, đóng cổng xả và xuất ra từ ổ cắm. Khi đầu vào được làm trống, áp suất đầu ra đẩy lõi van để niêm phong đầu vào và khí đầu ra nhanh chóng xả qua cổng xả. Van xả nhanh XQ cung cấp năm tùy chọn kích thước kết nối: M5, G1/8, G1/4, G3/8 và G1/2.
Van xả nhanh XQ được sử dụng trong các tình huống trong đó các thành phần khí nén và thiết bị cần phải hết. Nếu được lắp đặt giữa xi lanh và van định hướng, xi lanh xả trực tiếp qua van xả nhanh XQ thay vì van định hướng, tăng đáng kể tốc độ chuyển động của xi lanh. Hiệu ứng này đặc biệt đáng chú ý khi đường ống giữa xi lanh và van dài. Nếu cổng xả van định hướng lớn và ống kết nối giữa xi lanh và van ngắn, việc lắp đặt van xả nhanh là không cần thiết.
Để đạt được ống xả nhanh, áp suất ở đầu vào của van xả nhanh phải được làm sạch nhanh chóng, do đó, lối đi xả ở đầu vào (giữa van định hướng và van xả nhanh) phải không bị cản trở.
Đảm bảo xi lanh có đủ khả năng đệm khi sử dụng van xả nhanh XQ.
| Mã đặt hàng: |
|
| XQ17 | 0600 |
| Model: XQ Series 3/2 Way Valve nhanh | Kích thước cổng: |
|
|
0600: G1/8 |
|
|
0800: G1/4 |
|
|
1000: G3/8 |
|
|
1500: G1/2 |
|
|
2000: G3/4 |
|
|
2500: G1 |
|
Đặc điểm kỹ thuật |
Kích thước cổng |
Bore (mm) |
Dòng chảy (M³/phút) |
Độ bền (chu kỳ x10⁴) |
Phạm vi áp suất hoạt động (MPA) |
Thời gian trả lời (các) |
|
XQ-M5 |
M5 |
4 |
– |
≥ 200 |
0,12 ~ 1,0 |
0,03 |
|
XQ170600 |
G1/8 |
6 |
0,3 |
0,03 |
||
|
XQ170800 |
G1/4 |
6 |
0,9 |
0,03 |
||
|
XQ171000 |
G3/8 |
8 |
≥ 2,5 |
0,04 |
||
|
XQ171500 |
G1/2 |
15 |
≥ 4,5 |
0,05 |
||
| XQ172000 |
G3/4 |
|
|
|
||
| XQ172500 | G1 |
|
|
|
