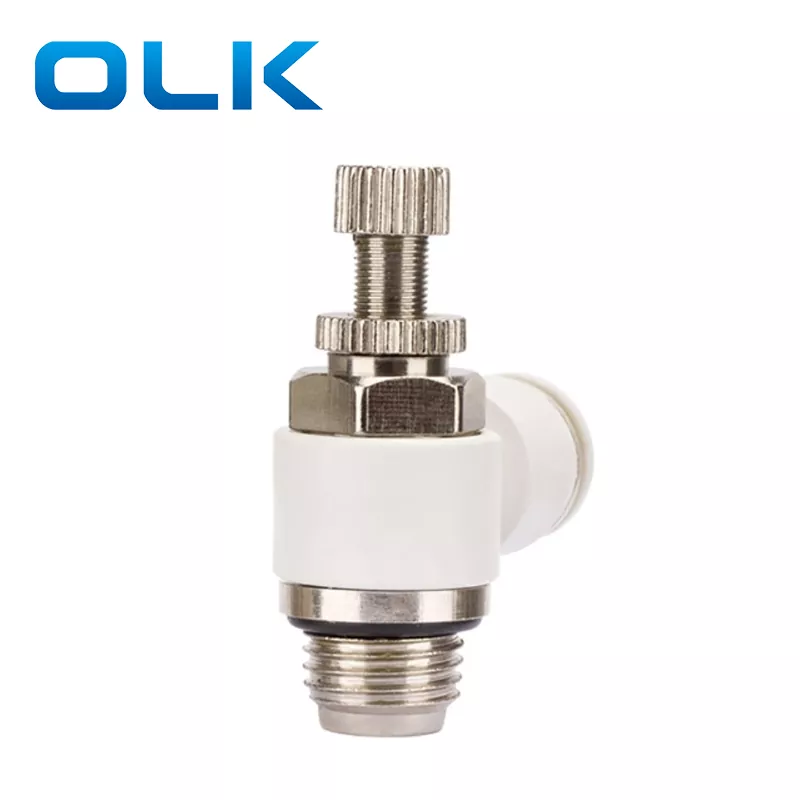

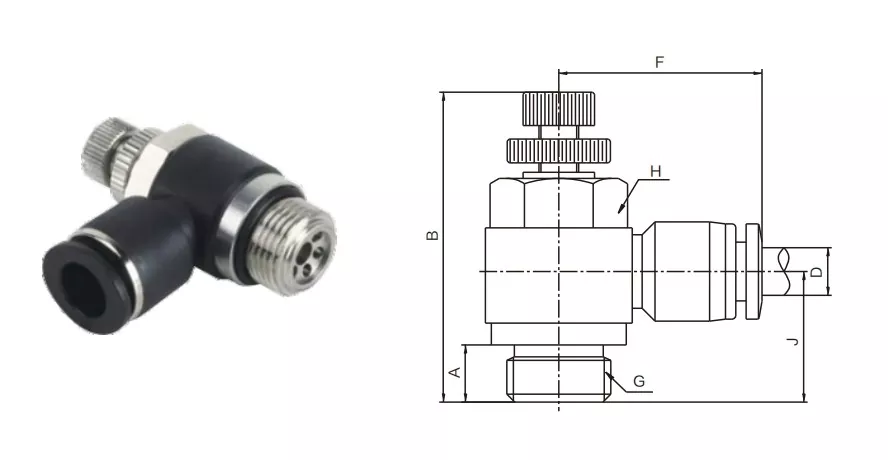

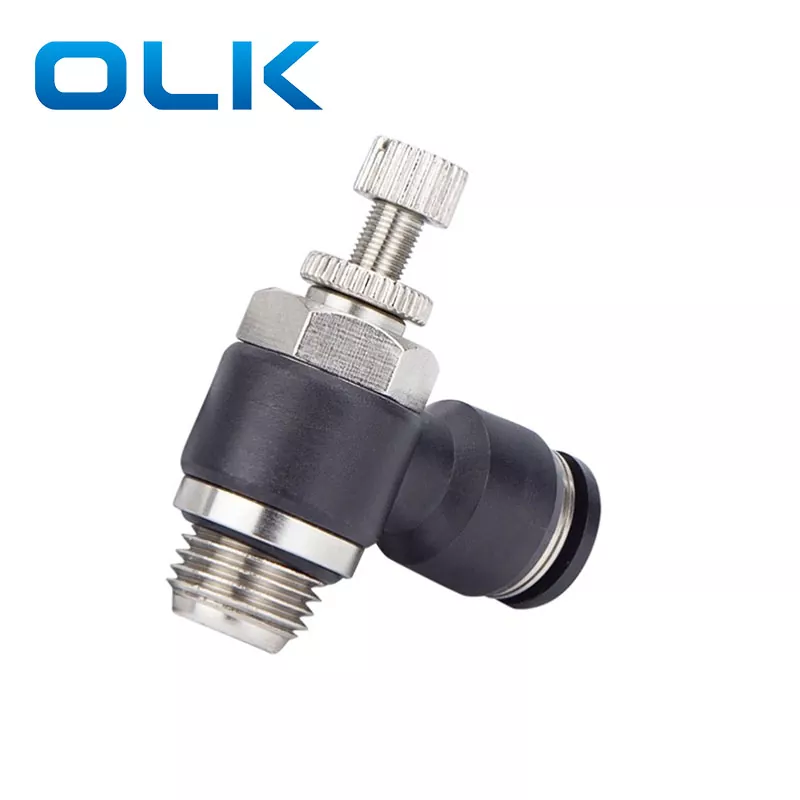

Van điều khiển tốc độ khí nén SC, loại G-luồng

Bộ điều khiển tốc độ khí nén SC được thiết kế để điều chỉnh chính xác tốc độ xi lanh bằng cách điều chỉnh luồng khí qua núm điều khiển quay. Nó áp dụng một kết nối G-Thread với máy giặt niêm phong tích hợp, loại bỏ sự cần thiết của băng PTFE và ngăn chặn tắc nghẽn. Với cấu trúc nhỏ gọn và thiết kế xoay 360 °, van điều khiển tốc độ SC cho phép lắp đặt linh hoạt ngay cả trong các không gian hạn chế trong khi đảm bảo hiệu suất đáng tin cậy và tuổi thọ cao hơn của các thành phần khí nén.

Van điều khiển tốc độ khí nén SC, tính năng sản phẩm loại G-luồng

· Kiểm soát tốc độ chính xác & phản ứng nhanh: Điều chỉnh luồng không khí dễ dàng thông qua núm quay để vận hành xi lanh mượt mà hơn.

· Không có băng PTFE yêu cầu: Đầu nối G-sợi đi kèm với máy giặt niêm phong để đảm bảo niêm phong chặt chẽ và tránh các vấn đề tắc nghẽn.

· Sự phù hợp của giao diện: Được thiết kế cho các bề mặt phẳng; Không phù hợp cho các giao diện có rãnh hoặc không đồng đều.

· Cài đặt dễ dàng: Lắp và cơ thể có thể xoay 360 ° sau khi cài đặt, cung cấp tính linh hoạt trong bố cục ống.

· Bảo vệ thành phần: Ngăn chặn rò rỉ và ô nhiễm, kéo dài tuổi thọ của thiết bị khí nén.

Van điều khiển tốc độ khí nén SC, phương pháp sử dụng loại G-luồng:

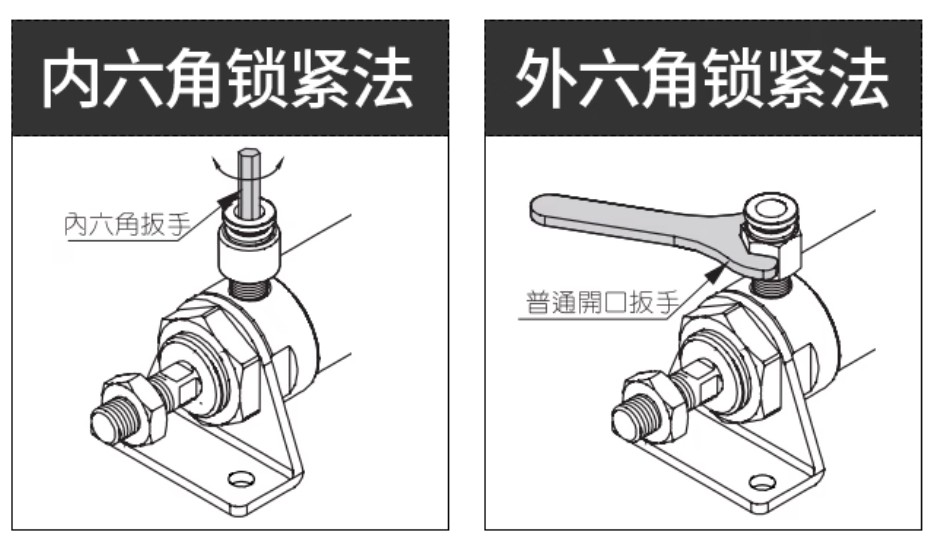

Sử dụng phím Allen hoặc cờ lê hex để vặn khớp nối vào các luồng/đầu ra không khí của xi lanh như trong hình. Tham khảo hình cho mô -men xoắn thắt chặt.

Khi điều chỉnh tốc độ xi lanh với bộ điều khiển tốc độ, hãy đảm bảo rằng van được đóng trước khi áp dụng không khí nén. Nếu không khí được áp dụng trong khi van mở, xi lanh có thể di chuyển quá nhanh và gây ra tai nạn.

Xoay núm điều chỉnh từ từ bằng tay. Sau khi đặt tốc độ mong muốn, hãy tắt đai ốc khóa để bảo vệ núm và ngăn chặn điều chỉnh thêm.

Xoay núm theo chiều kim đồng hồ để giảm luồng không khí và làm chậm xi lanh.

Xoay núm ngược chiều kim đồng hồ để tăng luồng khí và tăng tốc độ xi lanh.

Phòng ngừa van điều khiển tốc độ khí nén

Chủ đề M5 nhỏ. Không sử dụng các công cụ để thắt chặt. Với máy giặt niêm phong tích hợp, thắt chặt tay là đủ. Đóng chặt có thể phá vỡ chủ đề. Làm sạch ống và lắp trước khi lắp đặt để tránh các mảnh vụn gây ra sự cố hoặc rò rỉ không khí.

Áp suất không khí cao hoặc không khí bẩn có thể làm hỏng vòng niêm phong. Cài đặt bộ lọc không khí nếu cần và chọn các phụ kiện chống ăn mòn cao, áp suất cao.

Không thường xuyên cắm/rút ống ống, vì nó làm giảm tuổi thọ của khớp và ống. Chèn ống đầy đủ xuống đáy để tránh rò rỉ. Trước khi tháo ống, đảm bảo không có áp suất bên trong và nhấn nắp đầu lắp xuống trước khi rút ra.

Hãy chắc chắn rằng đầu ống được cắt phẳng. Kết thúc không bằng phẳng có thể gây ra niêm phong và rò rỉ kém. Cắt ống đúng cách và đảm bảo bề mặt bên ngoài không bị hư hại.

Sử dụng ống có chiều dài đủ. Tránh uốn cong sắc nét ở đỉnh vừa vặn, có thể làm hỏng sự phù hợp. Sau khi kết nối, kéo ống một chút để kiểm tra có an toàn trước khi sử dụng.

Khi tháo ống, nhấn giao diện nhựa đồng đều trong khi kéo ra. Không xoay ống hoặc xoắn 360 °, hoặc ống có thể bị các rãnh và gây rò rỉ.

Không sử dụng các công cụ khác ngoài bàn tay của bạn để xoay núm điều chỉnh. Không áp dụng thêm lực khi núm đạt đến giới hạn trên hoặc dưới, hoặc sự phù hợp có thể bị hỏng.

Một số rò rỉ nội bộ là bình thường khi bộ điều khiển tốc độ được đóng. Tránh sử dụng trong các ứng dụng yêu cầu rò rỉ nội bộ bằng không.

Câu hỏi thường gặp:

Tại sao giới thiệu Van điều khiển tốc độ SC G-Thread?

Các phụ kiện thông thường sử dụng băng PTFE, có thể phá vỡ và đi vào đường dẫn không khí, gây tắc nghẽn van, chuyển đổi kém và thiết bị nối kín hình trụ.
