Van nút ấn Micro Ouleikai (OLK) là van cơ khí nén 3/2 nhỏ gọn được thiết kế cho độ chính xác và hiệu quả. Nó thường được sử dụng để phát hiện nếu một cái gì đó đang di chuyển, như cửa hoặc cửa sổ mở và đóng, hoặc để cảm nhận các bộ phận di chuyển bên trong máy. Van 3 chiều và 2 chiều có sẵn trong các phiên bản NO hoặc NC. Van M104 có thể chọn công tắc nút khác nhau.
Cơ thể hợp kim nhôm nhẹ của nó đảm bảo độ bền trong khi duy trì thiết kế hiện đại, bóng bẩy.
3 Way 104 series Micro nhấn Van có sẵn trong hai cấu hình: cổng bên và cổng dưới cùng, cung cấp các tùy chọn cài đặt linh hoạt để phù hợp với các ứng dụng khác nhau.
Để tăng thêm sự thuận tiện, các phụ kiện đẩy vào kết nối tích hợp cho phép các kết nối ống nhanh chóng và không rắc rối, loại bỏ sự cần thiết của các bộ điều hợp hoặc phụ kiện bổ sung. Trải nghiệm một giải pháp khí nén liền mạch và hiệu quả với van cơ 104 Series!
SERIES M104 Biểu tượng:
|
Mã đặt hàng |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
NGƯỜI MẪU: |
Số lượng cổng |
Loại truyền động |
Màu nút |
Loại cổng |
Chức năng |
|||||
|
Van vi mô 104 Series |
22: 2 Vị trí 2 cách |
Trống: Loại cơ bản |
1: Màu đỏ |

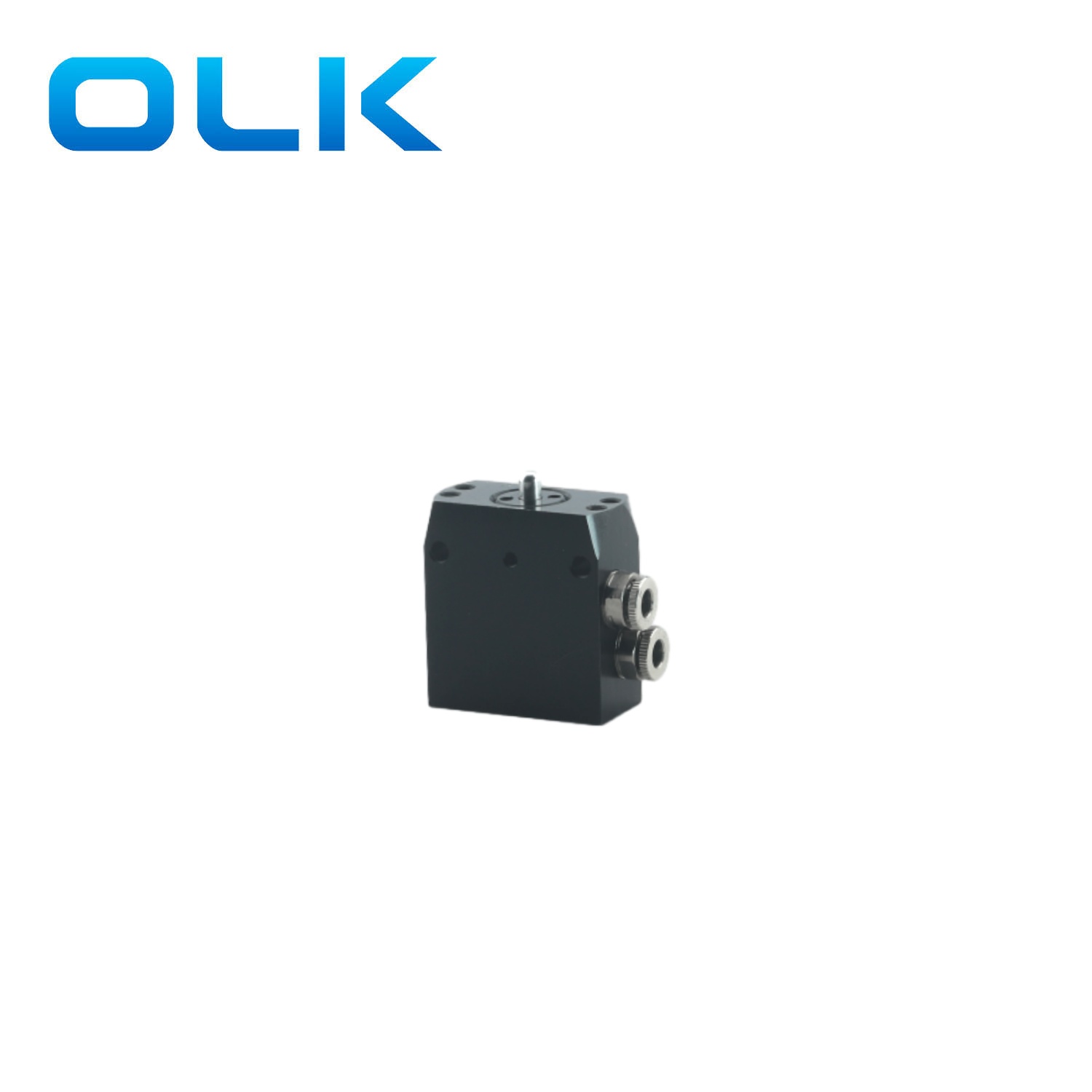

L: Cổng bên |
NĂM |
|||||
|
32: 2 Vị trí 3 cách |
623: Loại nút phẳng |
2: Đen |

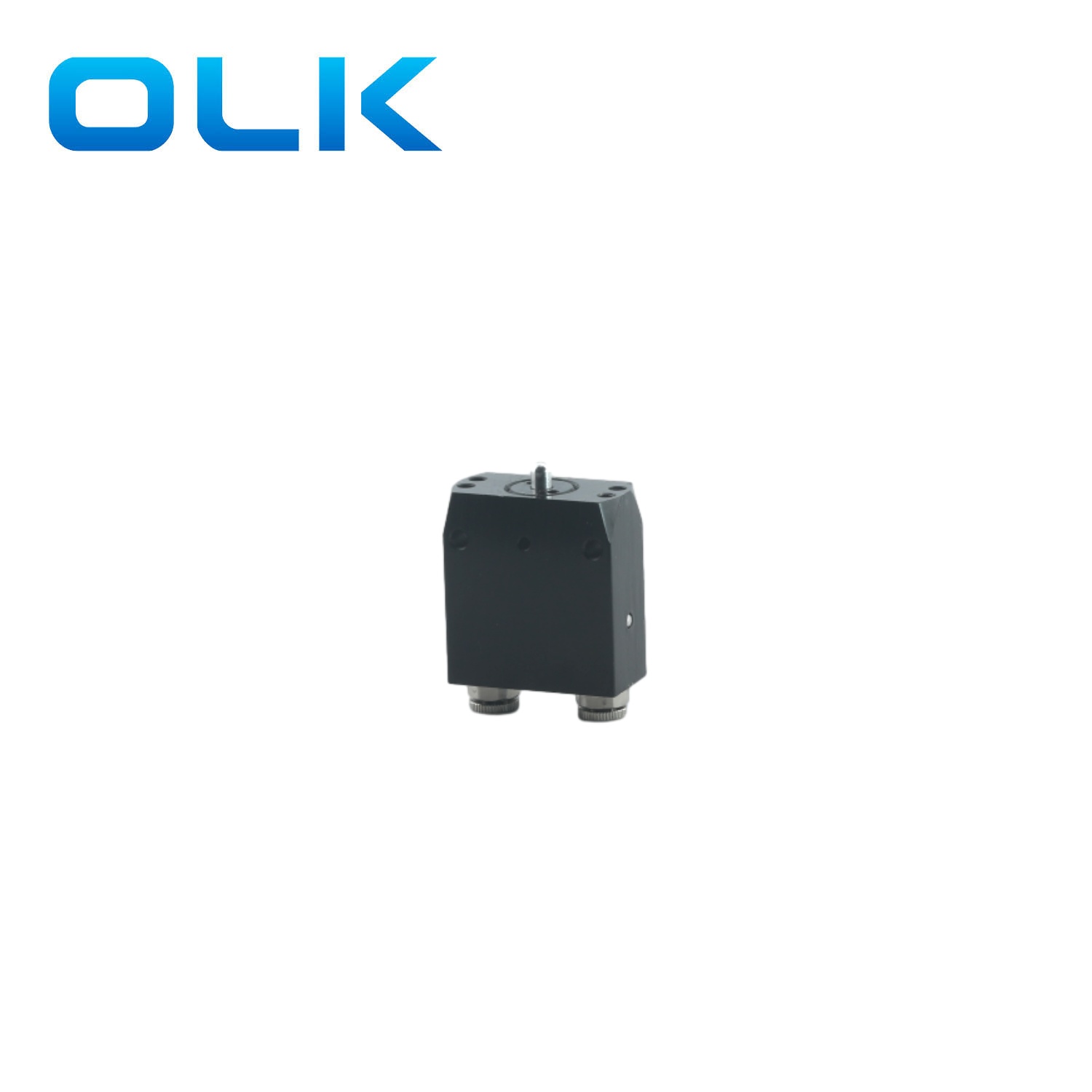

P: Cổng dưới cùng |
C: NC |
||||||
|
623: Loại nút lồi |
3: Màu xanh lá cây |
|||||||||
|
625: Loại nút nấm |
4: Vàng |
|||||||||
|
627: Công tắc cánh tay dài |
||||||||||
|
628: Loại công tắc khóa |
||||||||||
|
630: Công tắc cánh tay ngắn |
||||||||||
| Mã đặt hàng | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| NGƯỜI MẪU: | Số lượng cổng | Loại truyền động | Màu nút | Loại cổng | ||||
| Van vi mô 104 Series | 52: 2 Vị trí 5way | Trống: Loại cơ bản | 1: Màu đỏ | L: Cổng bên | ||||
| 622: Loại nút phẳng | 2: Đen | P: Cổng dưới cùng | ||||||
| 623: Loại nút lồi | 3: Màu xanh lá cây | |||||||
| 625: Loại nút nấm | 4: Vàng | |||||||
| 627: Công tắc cánh tay dài | ||||||||
| 628: Loại công tắc khóa | ||||||||
| 630: Công tắc cánh tay ngắn | ||||||||
| Mã đặt hàng | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| NGƯỜI MẪU: | Số lượng cổng | Kiểu | Loại truyền động | Loại cổng | ||||||
| Van vi mô 104 Series | 53: 3 Vị trí 5 cách | 32: Trung tâm xả | 627: Công tắc cánh tay dài | 0: Ba vị trí nhất thời | L: Cổng bên | |||||
| 33: Trung tâm áp lực | 628: Loại công tắc khóa | 1: Công tắc duy trì ba vị trí | P: Cổng dưới cùng | |||||||
| 630: Công tắc cánh tay ngắn | ||||||||||
Sê -ri 104 Van nhấn Micro Van thông số chung
|
phương tiện làm việc |
Không khí (được lọc qua bộ lọc trên 40μm) |
|
Chức năng |
Không, NC |
|
Lỗ hiệu quả |
Φ2,5 |
|
đầu nối |
Đẩy 4 mm trong đầu nối |
|
Đường kính cổng |
G1/8 |
|
Số vị trí |
2/2 cách hoặc 3/2 cách |
|
Tốc độ dòng tiêu chuẩn nl/phút |
90nl/phút |
|
Áp lực làm việc tối đa |
10 bar |
|
Nhiệt độ làm việc ° C. |
-5∼70 |
|
Vật liệu cơ thể |
Hợp kim nhôm |
|

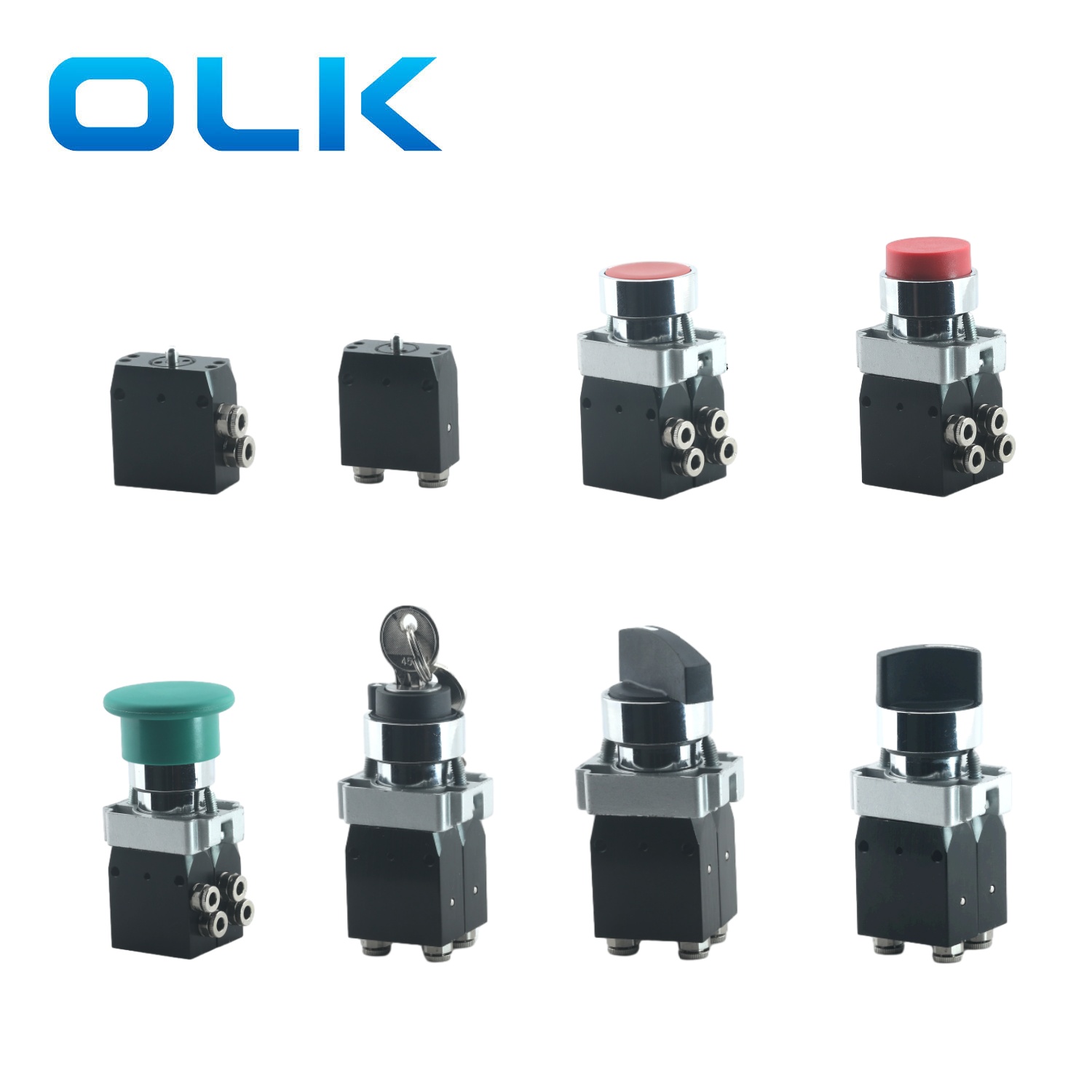

Valve M104 - Tóm tắt thứ tự cho các loại nút |
||
|

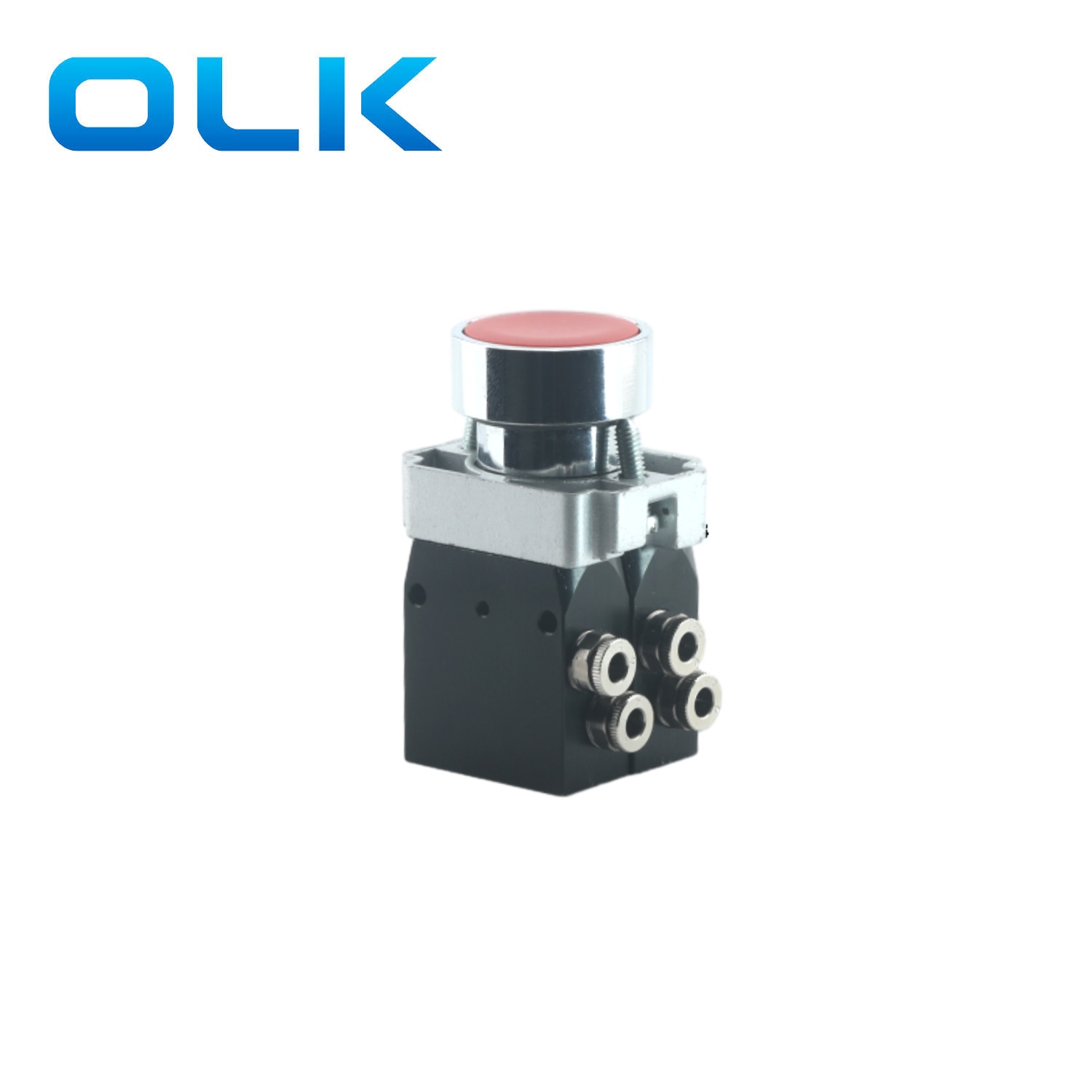

622: Loại nút phẳng |
M104. 622. 1 |
1: Màu đỏ |
|
M104. 622. 2 |
2: Đen |
|
|
M104. 622. 3 |
3: Màu xanh lá cây |
|
|
M104. 622. 4 |
4.yellow |
|
|

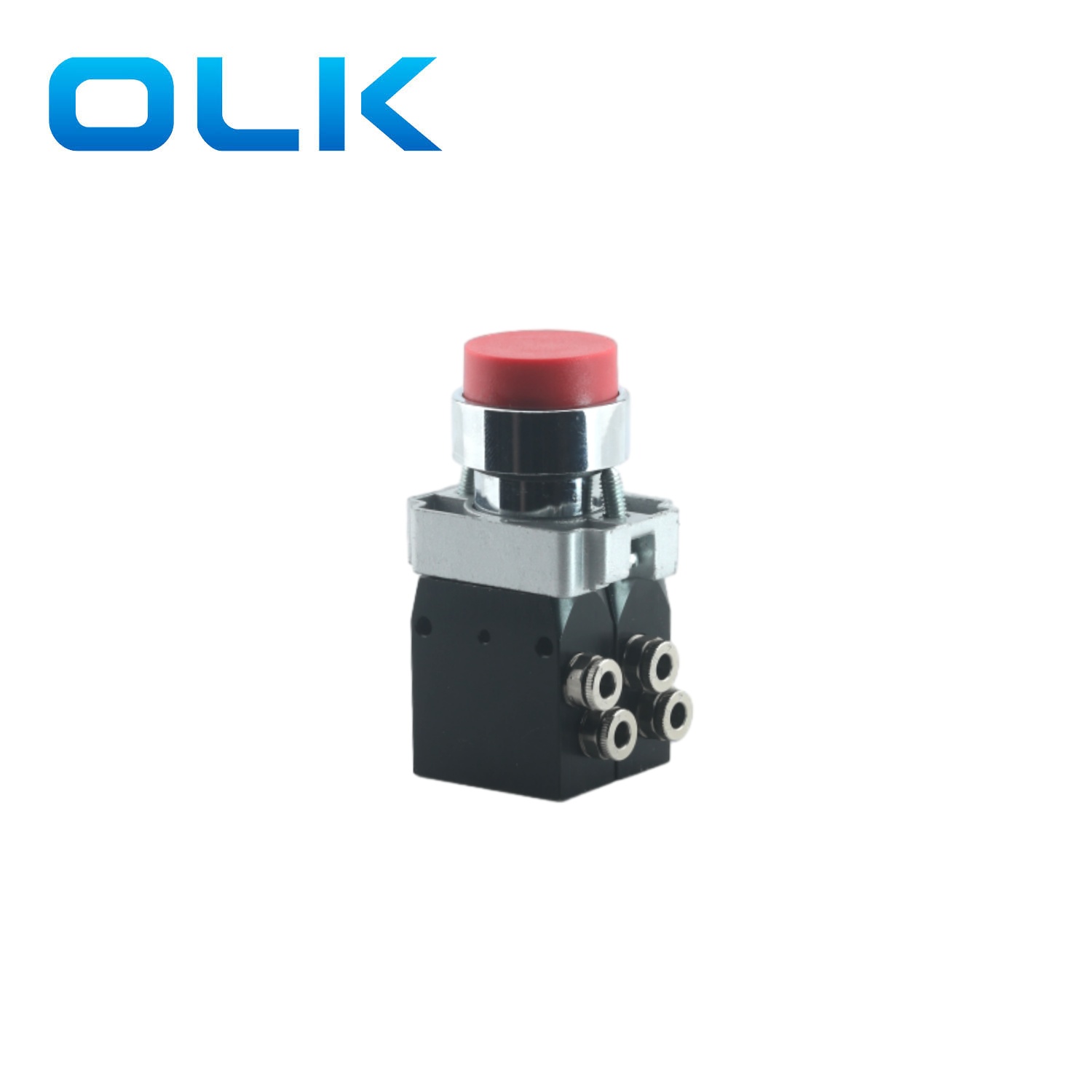

623: Loại nút lồi |
M104. 623. 1 |
1: Màu đỏ |
|
M104. 623. 2 |
2: Đen |
|
|
M104. 623. 3 |
3: Màu xanh lá cây |
|
|
M104. 623. 4 |
4.yellow |
|
|

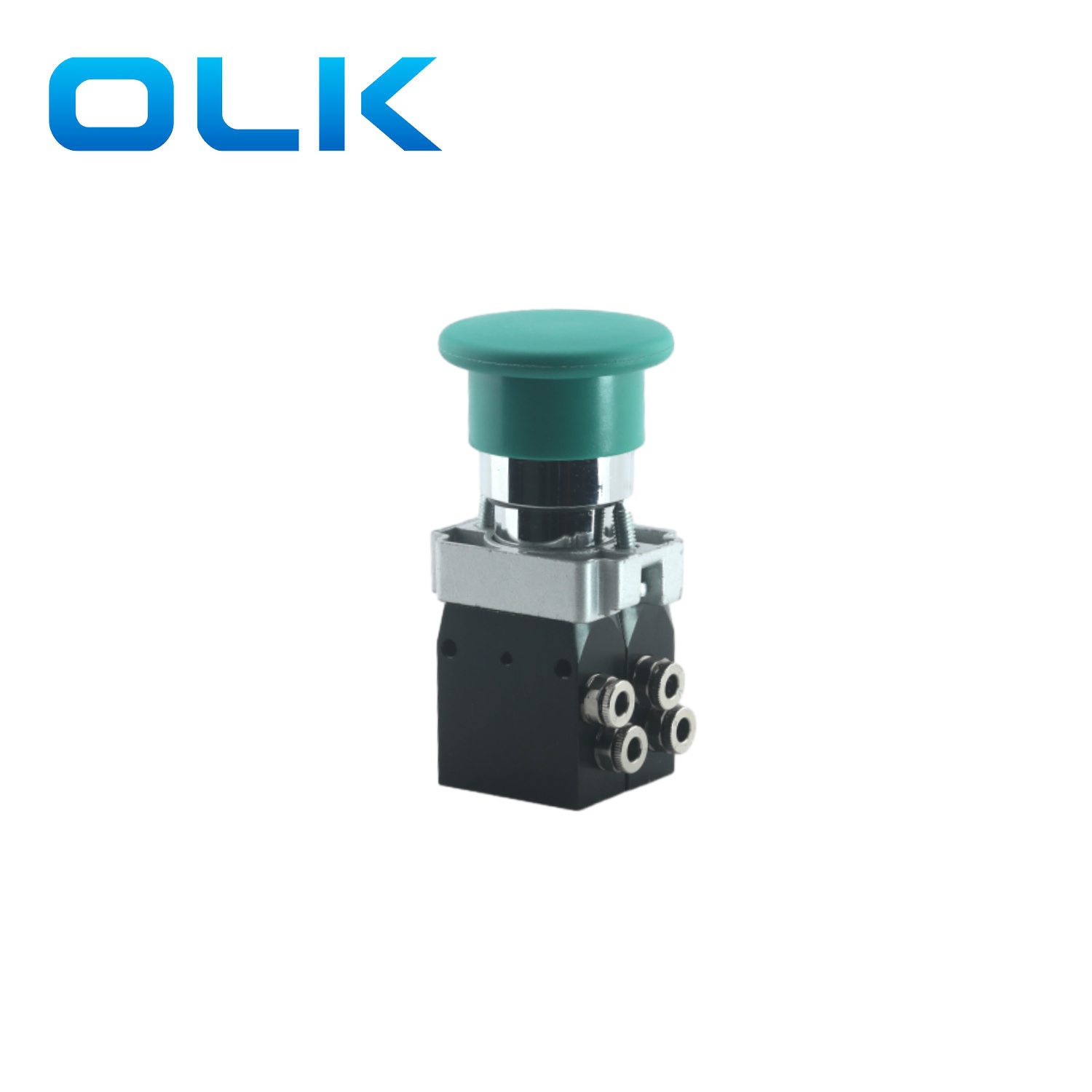

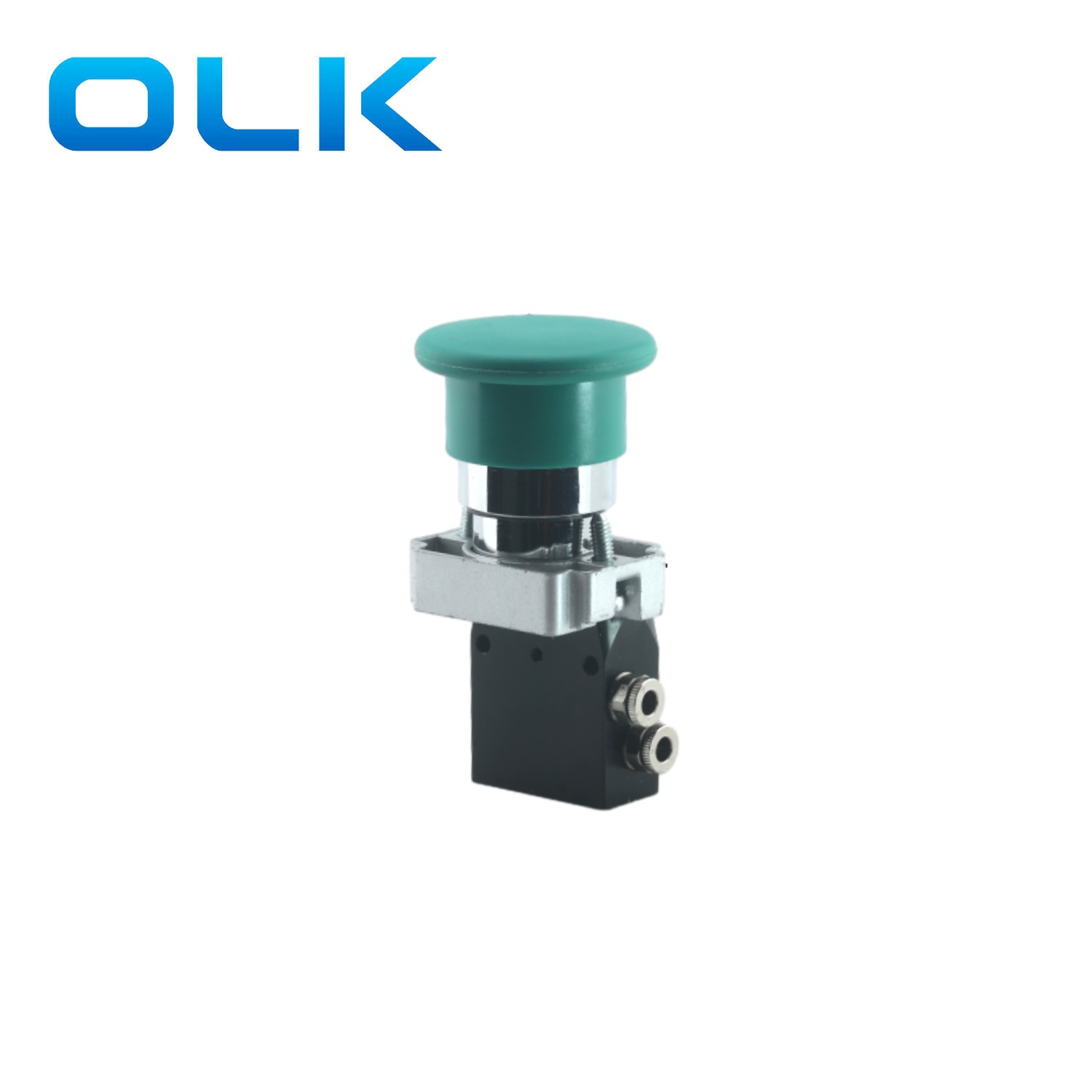

625: Loại nút nấm |
M104. 625 |
|
|
627: Công tắc cánh tay dài |
M104. 627 |
Hai vị trí duy trì công tắc |
|
M104. 627.0 |
0: Ba vị trí nhất thời |
|
|
M104. 627.1 |
1: Công tắc duy trì ba vị trí |
|
|

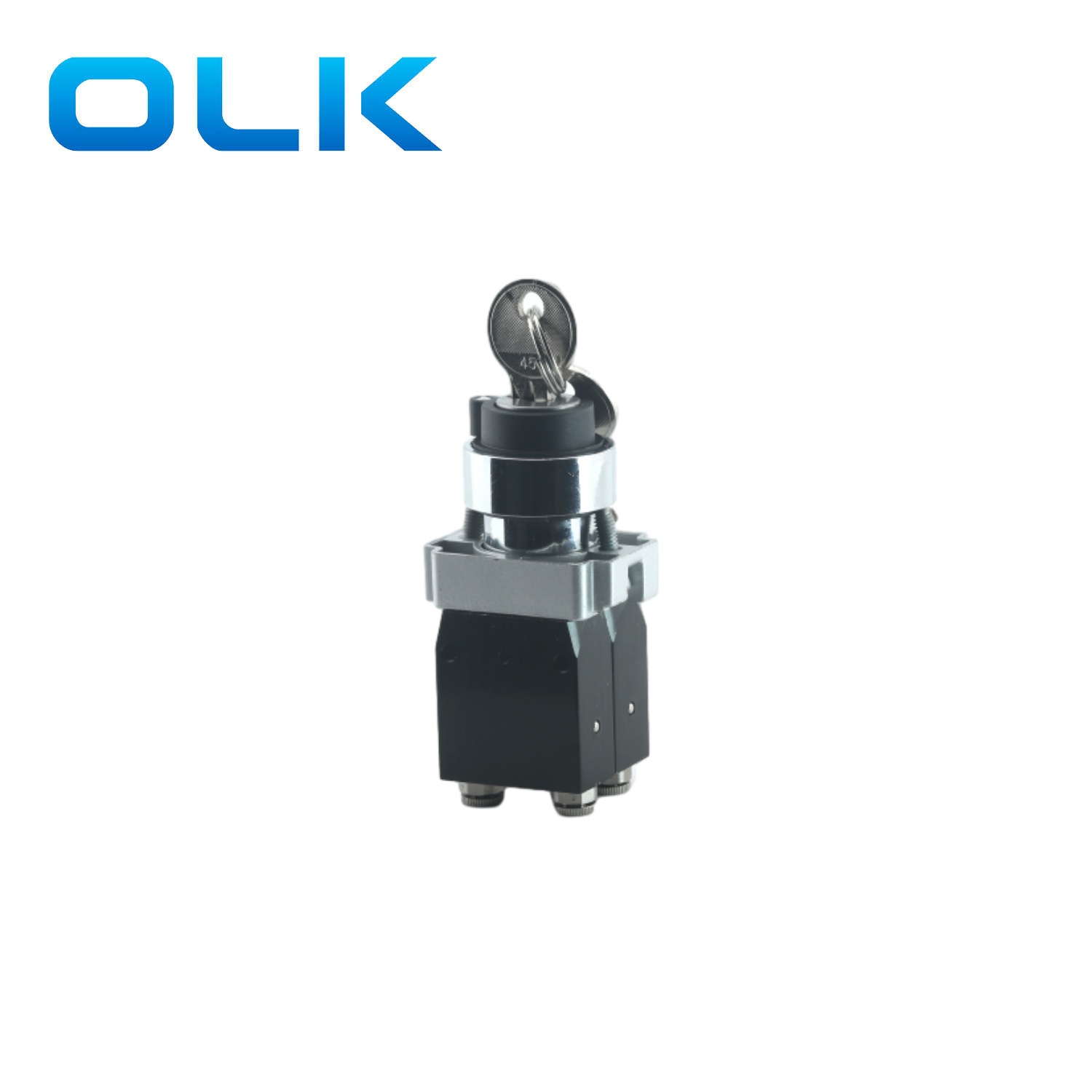

628: Loại công tắc khóa |
M104.628 |
Hai vị trí duy trì công tắc |
|
M104.628.0 |
0: Ba vị trí nhất thời |
|
|
M104.628.1 |
1: Công tắc duy trì ba vị trí |
|
|

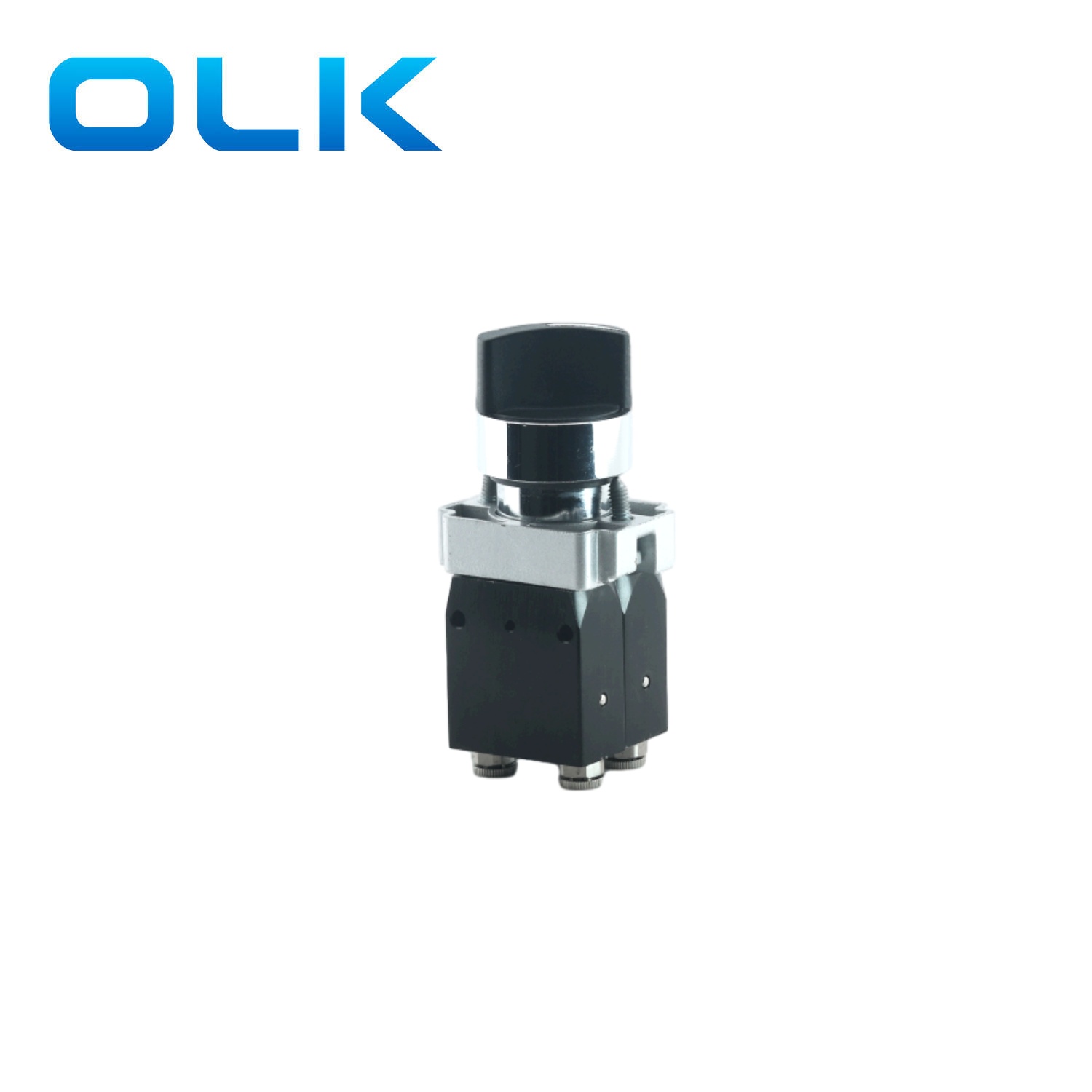

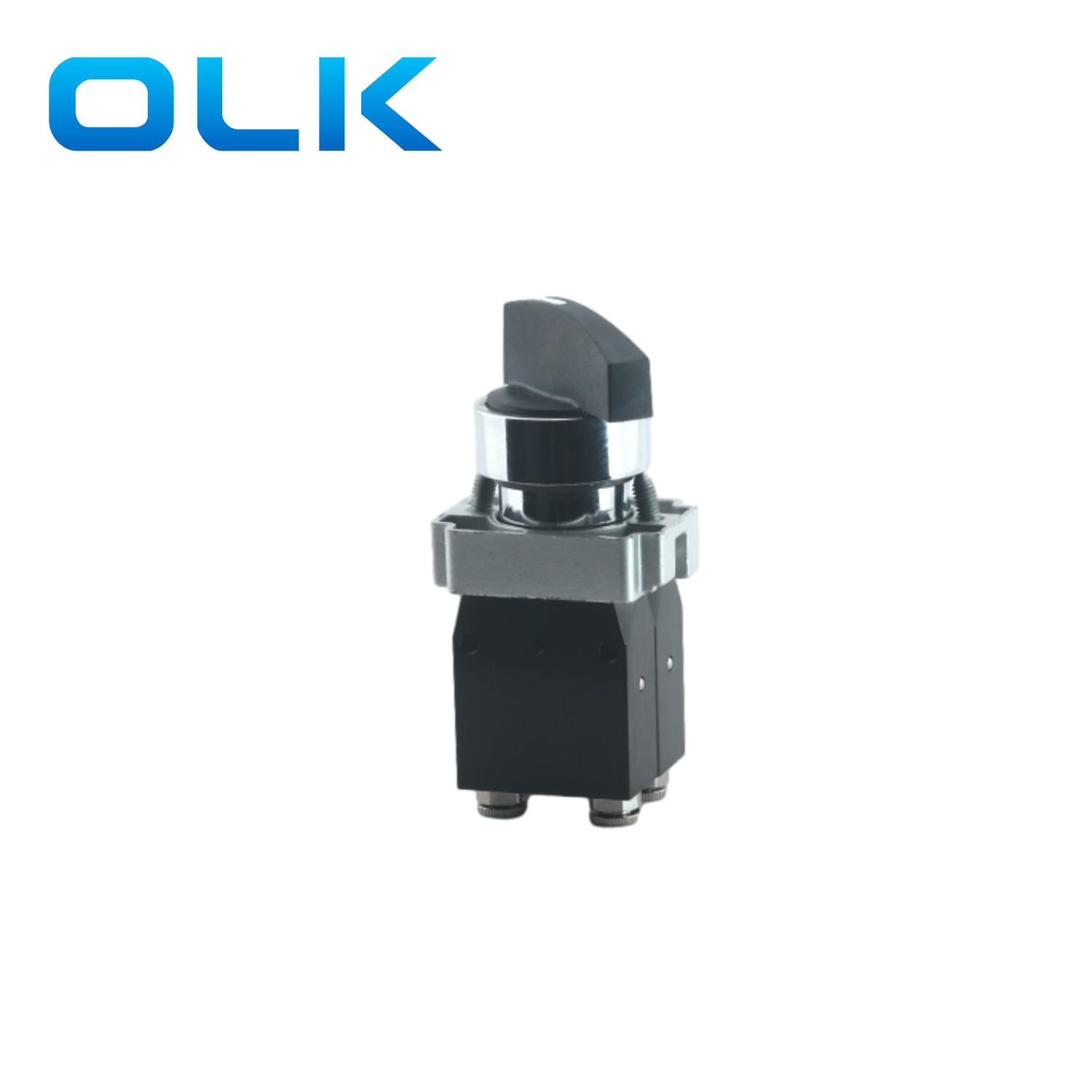

630: Công tắc cánh tay ngắn |
M104.630 |
Hai vị trí duy trì công tắc |
|
M104.630.0 |
0: Ba vị trí nhất thời |
|
|
M104.630.1 |
1: Công tắc duy trì ba vị trí |
|
|
Bảng điều khiển |
M104.00 |
|
