Brand:
OLKBore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250mmStroke:
25mm - 1000mmAction:
diễn xuất képCushion:
Đệm khí có thể điều chỉnhWorking Pressure:
0,1-1,0Mpa(14-145 Psi)OLK là nhà sản xuất và nhà cung cấp Trung Quốc, chủ yếu sản xuất Xi lanh tiêu chuẩn dòng SC với nhiều năm kinh nghiệm. Hy vọng sẽ xây dựng mối quan hệ kinh doanh với bạn. Xy lanh khí nén tiêu chuẩn dòng SC được sản xuất bằng vật liệu nhẹ như hợp kim nhôm, giúp giảm trọng lượng, giúp nâng cao hiệu quả vận hành thiết bị. Chúng được đặc trưng bởi thiết kế nhỏ gọn và kích thước nhỏ, cho phép lắp đặt trong không gian hạn chế, phù hợp với các tình huống hạn chế về không gian. So với các xi lanh tiêu chuẩn ISO 15552, các xi lanh dòng SC có cùng đường kính có chiều dài nhỏ hơn. Việc điều chỉnh đệm của họ mượt mà hơn.
Với nhiều kích cỡ và mẫu mã sẵn có, chúng đáp ứng nhu cầu của dây chuyền sản xuất tự động hóa, máy đóng gói và ứng dụng robot, bao gồm các chức năng như đẩy và quay tuyến tính.
OLK, với tư cách là nhà sản xuất khí nén ở Trung Quốc, có thể thiết kế và sản xuất xi lanh với đường kính và hành trình khác nhau tùy theo yêu cầu chi tiết và nhu cầu thực tế của khách hàng. Ngoài ra, chúng có thể được trang bị các bộ phận xi lanh như CA, CB, mặt bích và phụ kiện. Xi lanh khí nén tiêu chuẩn dòng SC cung cấp giá cả cạnh tranh, mang đến cho khách hàng hiệu quả chi phí cao hơn.
Xi lanh tiêu chuẩn dòng OULEIKAI SC sử dụng vật liệu hợp kim nhôm Đặc tính sản phẩm
1. Xi lanh khí nén tiêu chuẩn của công ty chúng tôi.
2. Phớt piston sử dụng cấu trúc bịt kín hai mặt đặc biệt, kích thước nhỏ gọn, có chức năng chứa dầu.
3. Là loại xi lanh dạng thanh, có nắp trước và sau được nối với thân xi lanh ống nhôm có trụ, đảm bảo độ tin cậy tốt.
4. So với xi lanh tiêu chuẩn IS015552, xi lanh dòng SC có chiều dài nhỏ hơn cho cùng một đường kính xi lanh.
5. Điều chỉnh êm ái đệm xi lanh.
6. Có sẵn các thông số kỹ thuật khác nhau của xi lanh và phụ kiện lắp xi lanh để khách hàng lựa chọn.
7. Vật liệu bịt kín chịu nhiệt độ cao được chọn để đảm bảo xi lanh hoạt động bình thường trong điều kiện lên tới 150°C.

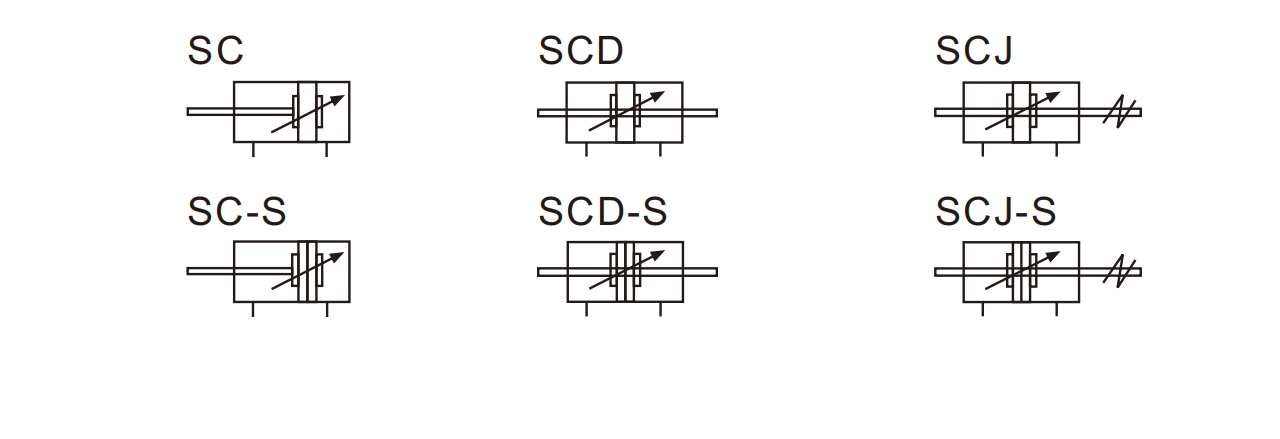

Ký hiệu xi lanh tiêu chuẩn dòng SC:
Màu đỏ tươi SC: Xi lanh tác động kép tiêu chuẩn Mã niêm phong
mã đặt hàng
SC
50
-
50
-
20
-
S
Người mẫu
KHOAN
ĐỘT QUỴ
Đột quỵ có thể điều chỉnh
-
10:10mm
TRỐNG: không có nam châm
LẮP ĐẶT
LOẠI CHỦ ĐỀ

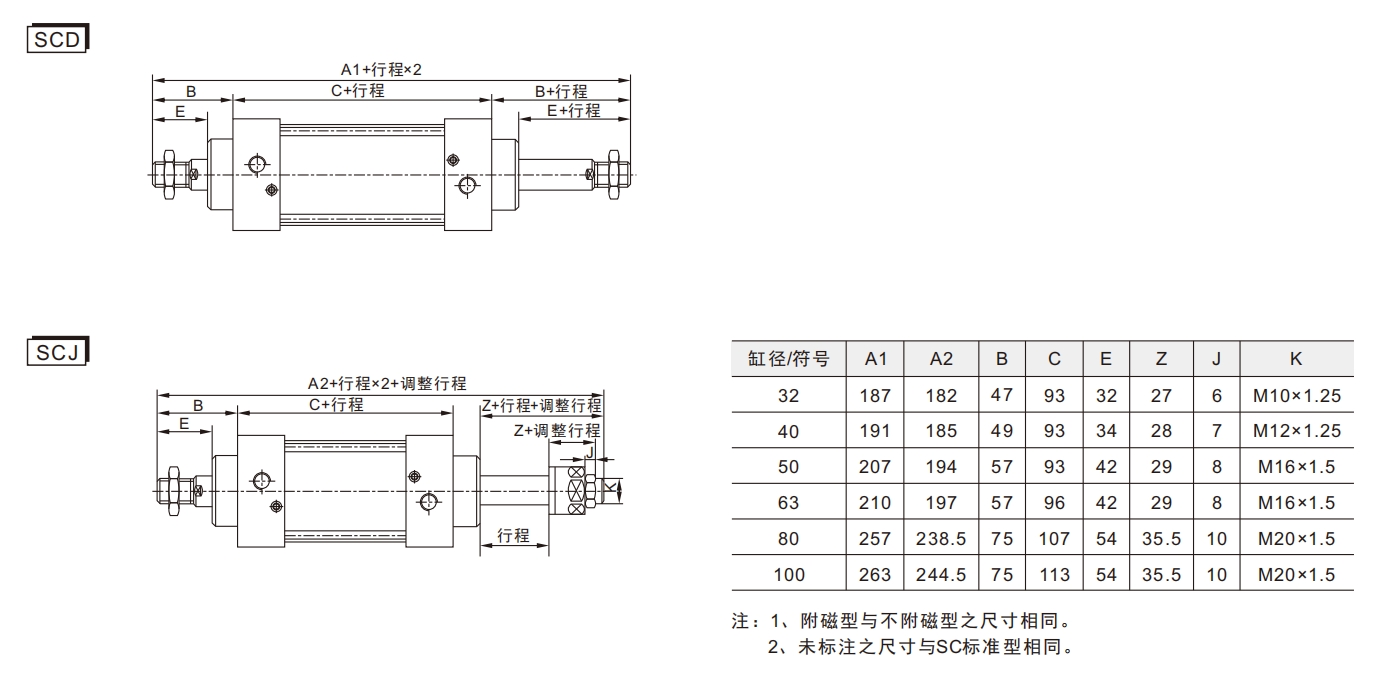

SCD: Xi lanh tác động kép thanh đôi
20:20mm
S: có nam châm
trống:TPU
LB
TRỐNG:PT
SCJ: Xi lanh tác động kép có thể điều chỉnh được
30:30mm
N:NBR
FA
T:NPT
40:40mm
H:FKM/VITOM
FB
G:G
50:50mm
CA
75:75mm
CB
100:10mm
TC
Xi lanh tiêu chuẩn dòng SCThông số kỹ thuật tiêu chuẩn：
|
Kích thước lỗ khoan (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
|
Chế độ diễn xuất |
diễn xuất kép |
|||||
|
Môi trường làm việc |
Không khí sạch |
|||||
|
Áp suất làm việc |
0,1-1,0 MPa (14-145Psi) |
|||||
|
Bằng chứng Áp lực |
1,5 Mpa (215Psi) |
|||||
|
Phạm vi nhiệt độ làm việc |
'-20-80oC |
|||||
|
30-800 |
||||||
|
Chế độ đệm |
có thể điều chỉnh |
|||||
|
Khoảng cách đệm (mm) |
21 |
28 |
29 |
|||
|
Kích thước cổng |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|

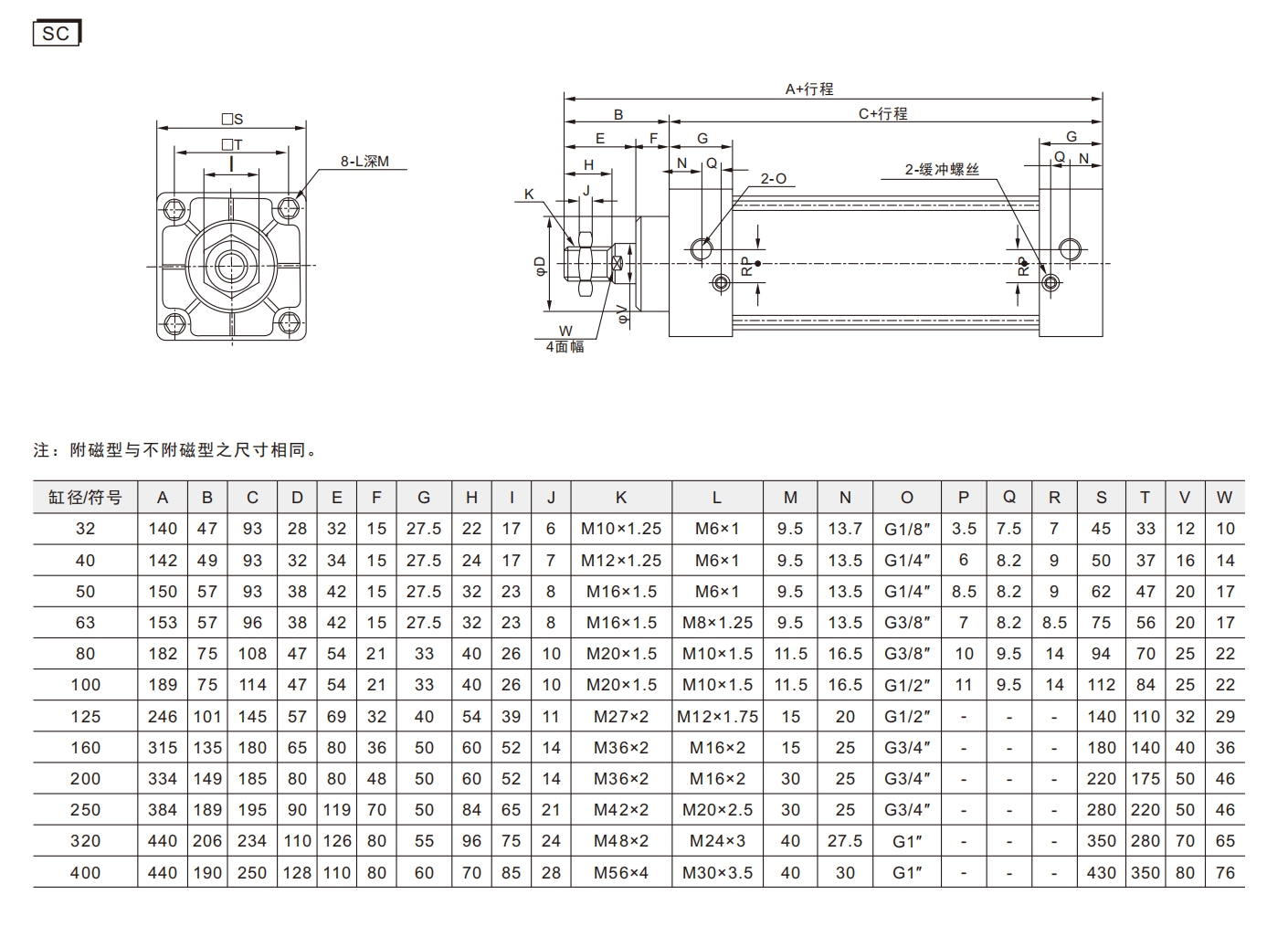

A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
V |
W |
|
|
32 |
140 |
47 |
93 |
28 |
32 |
15 |
27.5 |
22 |
17 |
6 |
M10X1.25 |
M6X1 |
9.5 |
13.7 |
G1/8'' |
3.5 |
7.5 |
7 |
45 |
33 |
12 |
10 |
|
40 |
142 |
49 |
93 |
32 |
34 |
15 |
27.5 |
24 |
17 |
7 |
M12X1.25 |
M6X1 |
9.5 |
13.5 |
G1/4'' |
6 |
8.2 |
9 |
50 |
37 |
16 |
14 |
|
50 |
150 |
57 |
93 |
38 |
42 |
15 |
27.5 |
32 |
23 |
8 |
M16X1.5 |
M6X1 |
9.5 |
13.5 |
G1/4'' |
8.5 |
8.2 |
9 |
62 |
47 |
20 |
17 |
|
63 |
153 |
57 |
96 |
38 |
42 |
15 |
27.5 |
32 |
23 |
8 |
M16X1.5 |
M8X1.25 |
9.5 |
13.5 |
G3/8'' |
7 |
8.2 |
8.5 |
75 |
56 |
20 |
17 |
|
80 |
182 |
75 |
108 |
47 |
54 |
21 |
33 |
40 |
26 |
10 |
M20X1.5 |
M10X1.5 |
11.5 |
16.5 |
G3/8'' |
10 |
9.5 |
14 |
94 |
70 |
25 |
22 |
|
100 |
189 |
75 |
114 |
47 |
54 |
21 |
33 |
40 |
26 |
10 |
M20X1.5 |
M10X1.5 |
11.5 |
16.5 |
G1/2'' |
11 |
9.5 |
14 |
112 |
84 |
25 |
22 |
|
125 |
246 |
101 |
145 |
57 |
69 |
32 |
40 |
54 |
39 |
11 |
M27X2 |
M12X1.75 |
15 |
20 |
G1/2'' |
- |
- |
- |
140 |
110 |
32 |
29 |
|
160 |
315 |
135 |
180 |
65 |
80 |
36 |
50 |
60 |
52 |
14 |
M36X2 |
M16X2 |
15 |
25 |
G3/4'' |
- |
- |
- |
180 |
140 |
40 |
36 |
|
200 |
334 |
149 |
185 |
80 |
80 |
48 |
50 |
60 |
52 |
14 |
M36X2 |
M16X2 |
30 |
25 |
G3/4'' |
- |
- |
- |
220 |
175 |
50 |
46 |
|
250 |
384 |
189 |
195 |
90 |
119 |
70 |
50 |
84 |
65 |
21 |
M42X2 |
M20X2.5 |
30 |
25 |
G3/4'' |
- |
- |
- |
280 |
220 |
50 |
46 |
|
320 |
440 |
206 |
234 |
110 |
126 |
80 |
55 |
96 |
75 |
24 |
M48X2 |
M24X3 |
40 |
27.5 |
G1'' |
- |
- |
- |
350 |
280 |
70 |
65 |
|
400 |
440 |
190 |
250 |
128 |
110 |
80 |
60 |
70 |
85 |
28 |
M56X4 |
M30X3.5 |
40 |
30 |
G1'' |
- |
- |
- |
430 |
350 |
80 |
76 |
Chất lượng nhất quán trong mỗi xi lanh SC

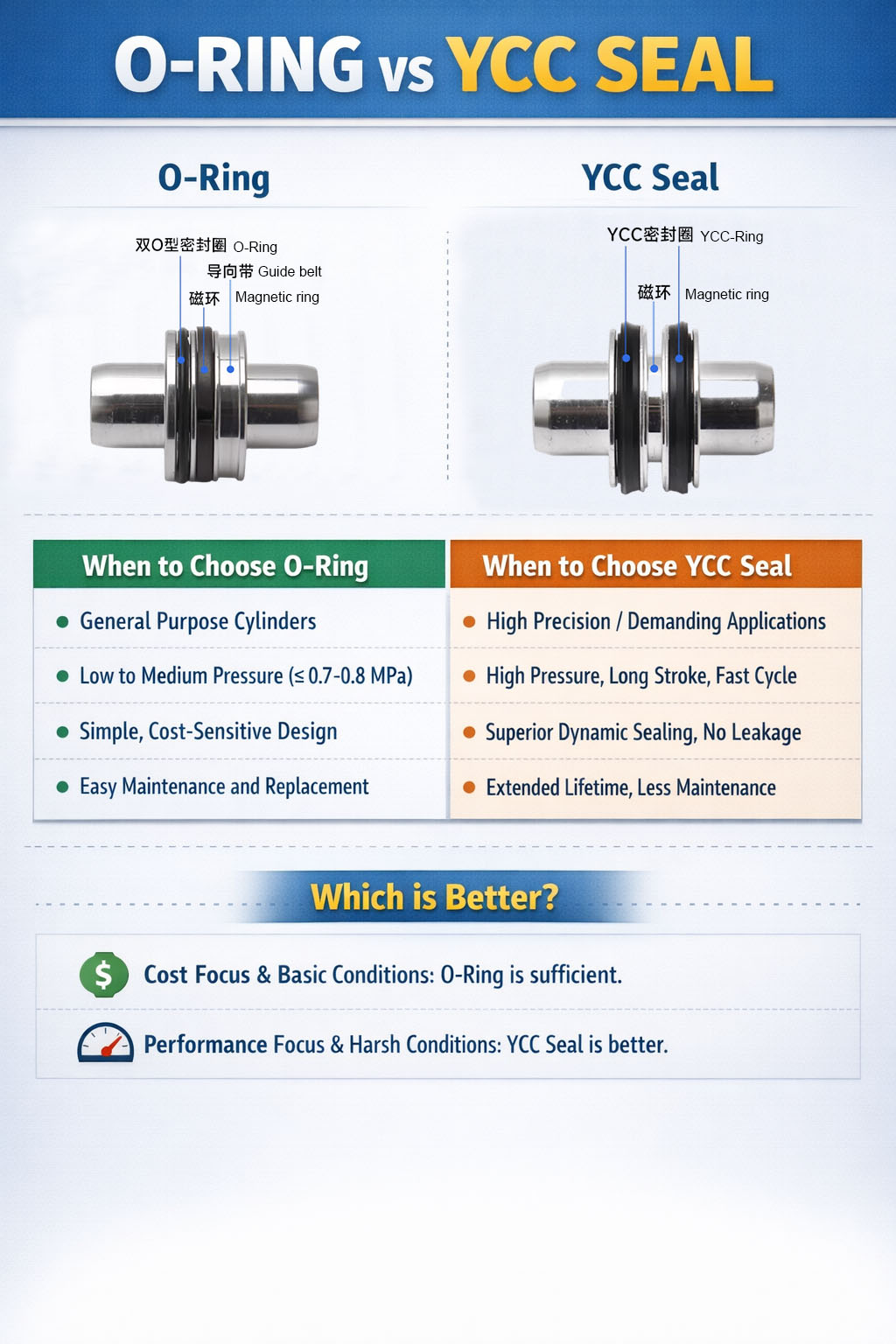

Tất cả các xi lanh tiêu chuẩn dòng OLK SC đều được sản xuất với hệ thống làm kín YCC theo tiêu chuẩn chứ không phải vòng chữ O thông thường. Đây là sự lựa chọn thiết kế có chủ ý để đảm bảo hiệu suất bịt kín ổn định, độ rò rỉ thấp và tuổi thọ dài, đặc biệt là khi hoạt động liên tục và tần số cao.
So với vòng chữ O truyền thống, vòng đệm YCC mang lại khả năng bịt kín động và chống mài mòn tốt hơn, cho phép xi lanh duy trì hiệu suất đáng tin cậy dưới sự thay đổi áp suất và chu kỳ lặp lại. Điều này làm giảm đáng kể sự rò rỉ sớm và kéo dài thời gian bảo trì.
Ngoài ra, OLK PNEUMATIC tuân thủ nghiêm ngặt các thông số kỹ thuật về vật liệu và độ dày thành tiêu chuẩn. Không giảm vật liệu hoặc cắt giảm chi phí trong ống xi lanh hoặc các bộ phận chính. Mỗi bộ phận được sản xuất với đủ độ bền để đảm bảo độ bền và an toàn trong các ứng dụng công nghiệp thực tế.
Xi lanh OULEIKAI (OLK) SC được sản xuất với độ chính xác gia công cao và dung sai chặt chẽ, đảm bảo chuyển động piston trơn tru, lực ra ổn định và hiệu suất định vị nhất quán.
Từ lựa chọn niêm phong đến kiểm soát vật liệu và gia công chính xác, mỗi xi lanh SC đều được chế tạo để mang lại chất lượng đáng tin cậy mà khách hàng có thể tin tưởng, không chỉ trên giấy mà còn trong sử dụng lâu dài.
Câu hỏi thường gặp:
Hỏi: Sự khác biệt giữa dải áp suất làm việc được sử dụng trong xi lanh khí dòng SC và áp suất Proof là gì?
Trả lời: Phạm vi áp suất làm việc: trong phạm vi này, xi lanh có thể khởi động, vận hành và duy trì hiệu suất bình thường. Phạm vi áp suất vận hành xi lanh khí SC: 0,1 MPa -1,0 MPa(14-145psi); Vượt quá phạm vi này có thể dẫn đến di chuyển chậm, hỏng đệm kín hoặc hư hỏng.
Áp suất chứng minh: Đề cập đến giới hạn áp suất tối đa do nhà sản xuất đặt ra trong quá trình thử nghiệm tại nhà máy, cho biết áp suất không khí cao nhất mà cấu trúc sản phẩm có thể chịu được trong một khoảng thời gian ngắn mà không bị vỡ, biến dạng hoặc hư hỏng vĩnh viễn. Không phải áp lực công việc bình thường, chỉ dùng để kiểm tra sức mạnh;
Nói chung, nó gấp khoảng 1,5 lần giới hạn trên của áp lực công việc;
Áp suất bằng chứng xi lanh khí SC: 1,5 MPa (215psi)
|

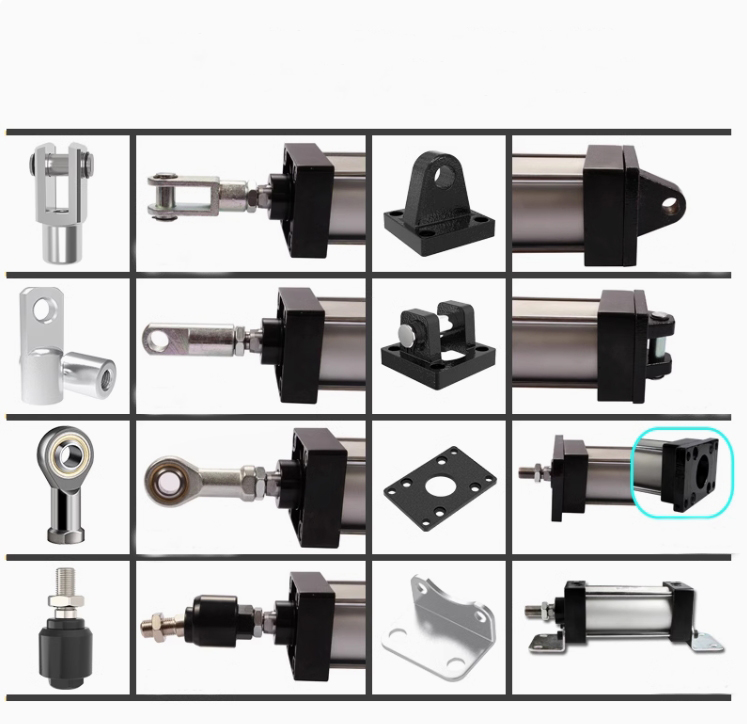

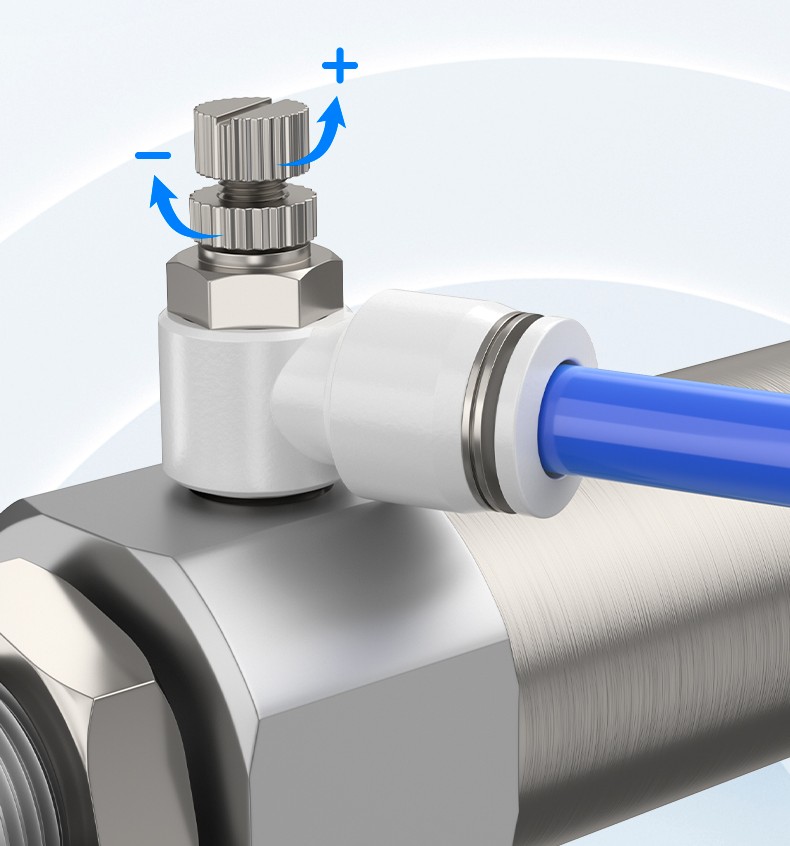

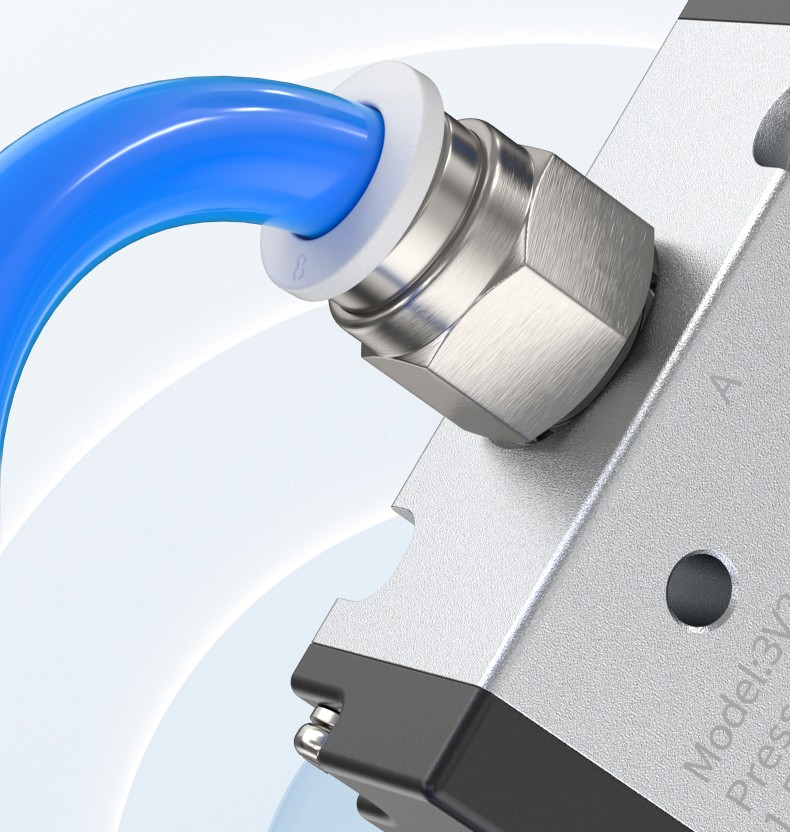

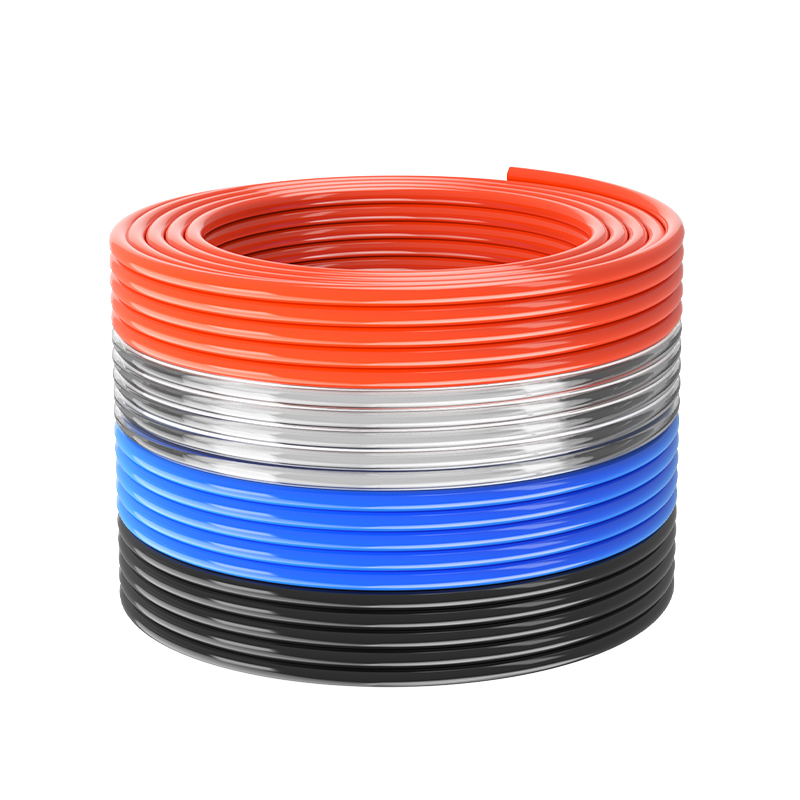

Xi lanh SC – Phụ kiện và ống được khuyên dùng (Ứng dụng) |
|
 |
 |
 |
|
 |
|
