Van nút cơ khí 5/2 chiều dòng AIRTAC TYPE M5 do công ty khí nén OLK sản xuất. Van cơ khí M5 là cấu trúc cột trượt. Các cổng thoát khí nằm trên thân van. Van nút M5 sẽ dễ dàng lắp đặt bộ giảm âm hơn để giảm tiếng ồn và ô nhiễm .Van điều khiển nút cơ dòng M5 5 chiều, trong khi M5-210 cung cấp các luồng giao diện G1/8 và G1/4.
biểu tượng:
Mã đặt hàng
M5
Thủ tướng
210
06
R
Loại nút
Mã số
KÍCH THƯỚC CẢNG
Màu nút
M5: Loại M
B: Loại cơ bản (M5B)
Bộ điều khiển đơn dòng 110:110
100:06:G/18
PL:ĐỎ
C:Loại tay cầm dài (M5C)
Bộ điều khiển đơn dòng 210:210
200:06:G1/8
PP/PF/PM/HS:ĐỎ, XANH, ĐEN
D:Loại tay cầm ngắn (M5D)
200:08G1/4
R: Loại đòn bẩy con lăn (M5R)
L: Loại đòn bẩy con lăn đơn hướng (M5L)
Y: Loại cánh tay rocker (M5Y)
PM: Loại nút đầu nấm (M5PM)
PP: Loại nút nâng đầu (M5PP)
PF: Loại nút đầu phẳng (M5PF)
PL: Loại nút tác động dừng khẩn cấp (M5PL)
HS: Loại bộ chọn (M5HS)

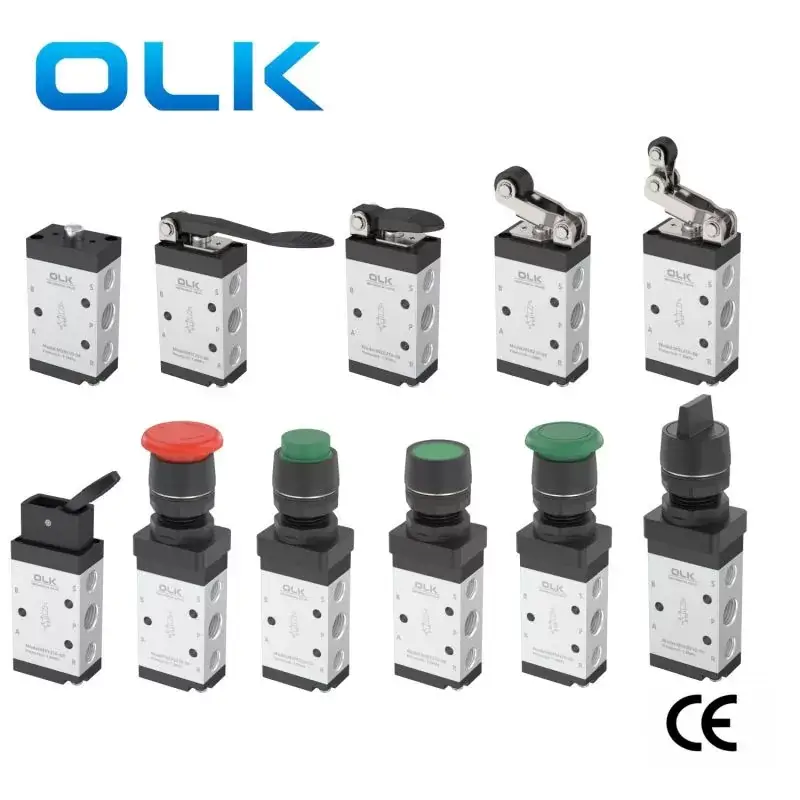

- Loại cơ bản (M5B)
- Loại tay cầm dài (M5C)

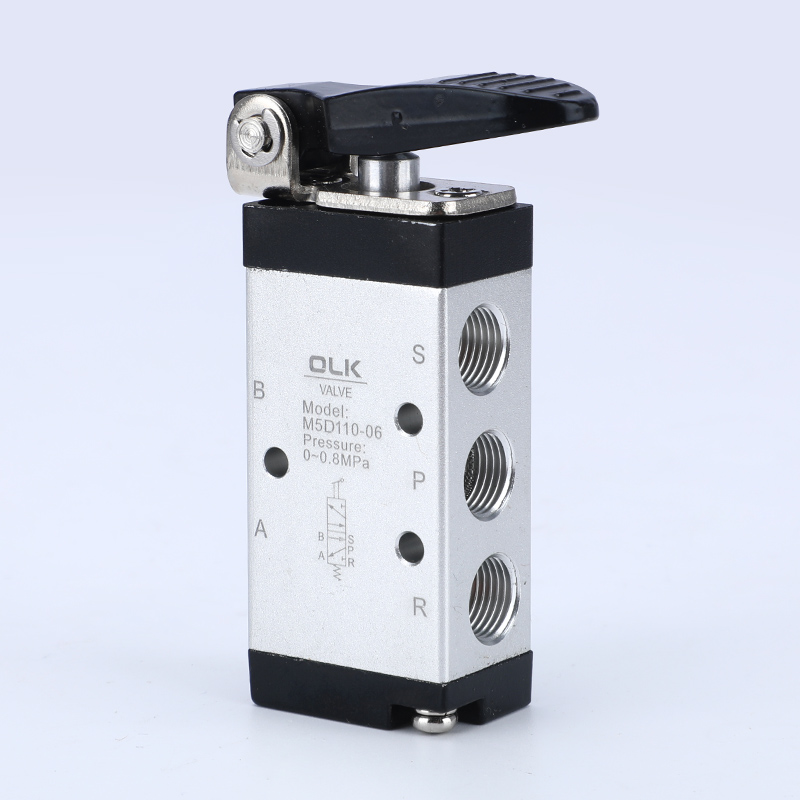

- Loại tay cầm ngắn (M5D)

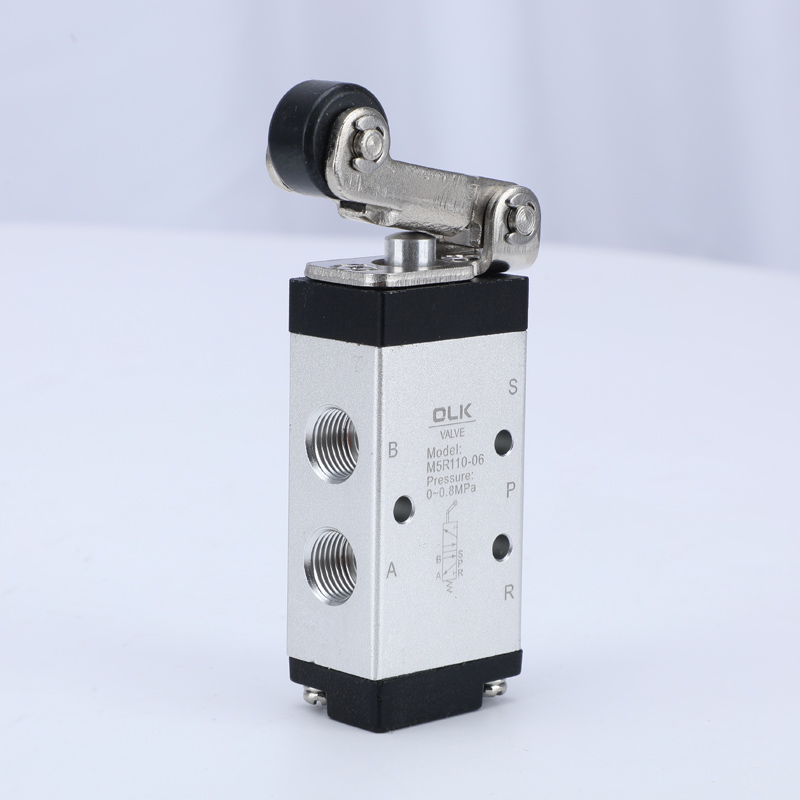

- Loại đòn bẩy con lăn (M5R)

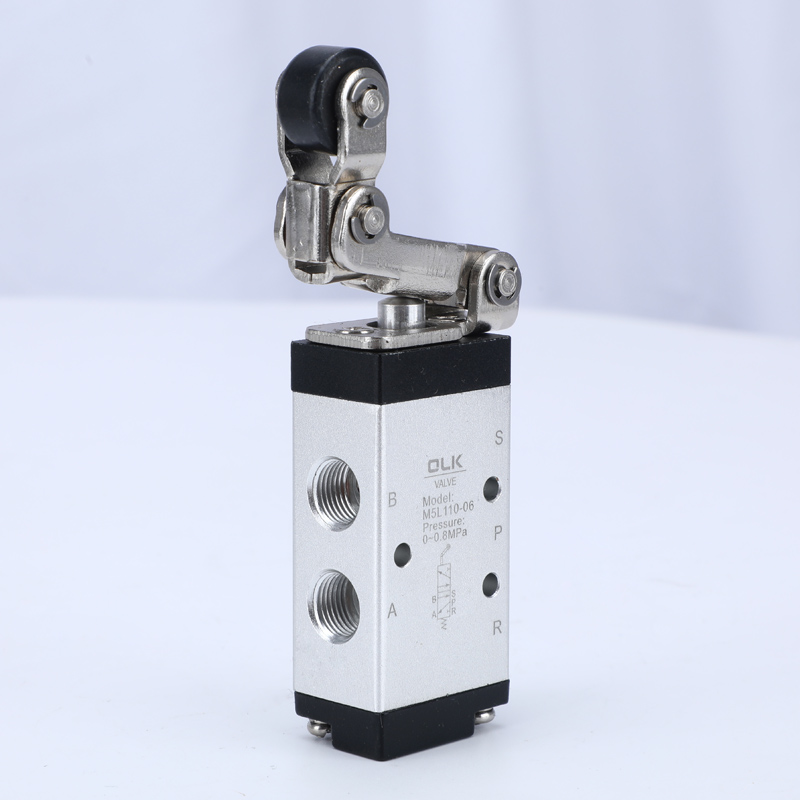

- Loại đòn bẩy con lăn một chiều (M5L)
- Loại cánh tay rocker (M5Y)
- Loại nút đầu nấm (M5PM)
- Loại nút nâng đầu (M5PP)
- Loại nút đầu phẳng (M5PF)
- Loại nút tác động dừng khẩn cấp (M5PL)

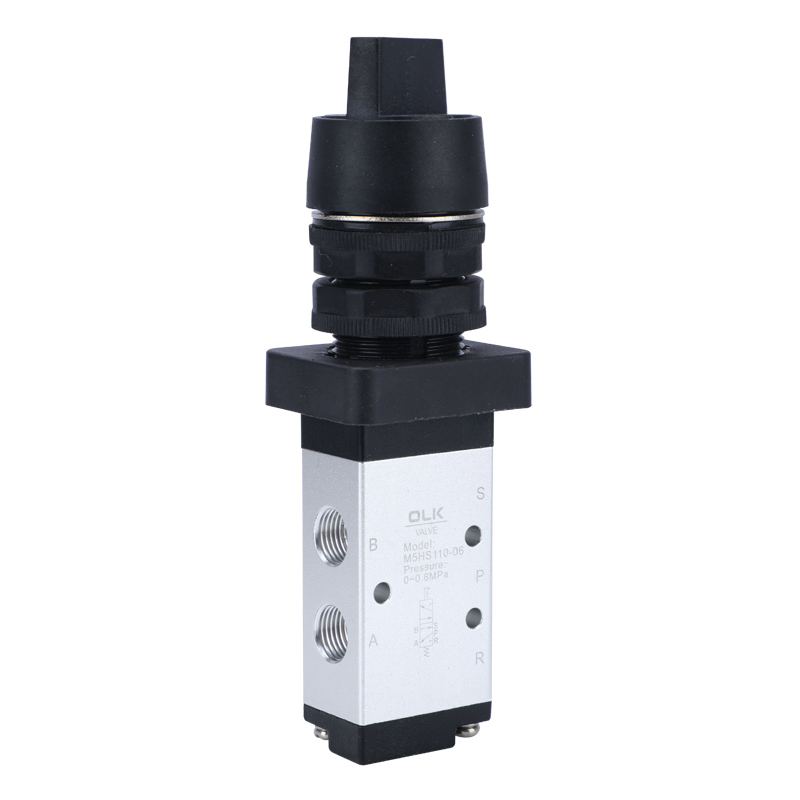

- Loại bộ chọn (M5HS)
Đối với loại PM, PP và PF, có ba màu nút để lựa chọn: đỏ, xanh lá cây và đen.
1. Các cổng xả được bố trí trên thân xe, thuận tiện cho việc lắp đặt bộ giảm thanh nhằm giảm tiếng ồn và ô nhiễm.
2. Dòng M5B, M5R, M5L yêu cầu lực bên ngoài để chuyển mạch, được cung cấp bởi các cơ chế bên ngoài, thích hợp cho việc phát hiện vị trí hoặc chuyển mạch hành trình.
3. Dòng M5C,M5D, M5Y,M5PF,M5PM,M5PP,M5PL,M5HS được vận hành thủ công với nhiều đầu điều khiển cấu trúc khác nhau để thuận tiện trong các điều kiện khác nhau.

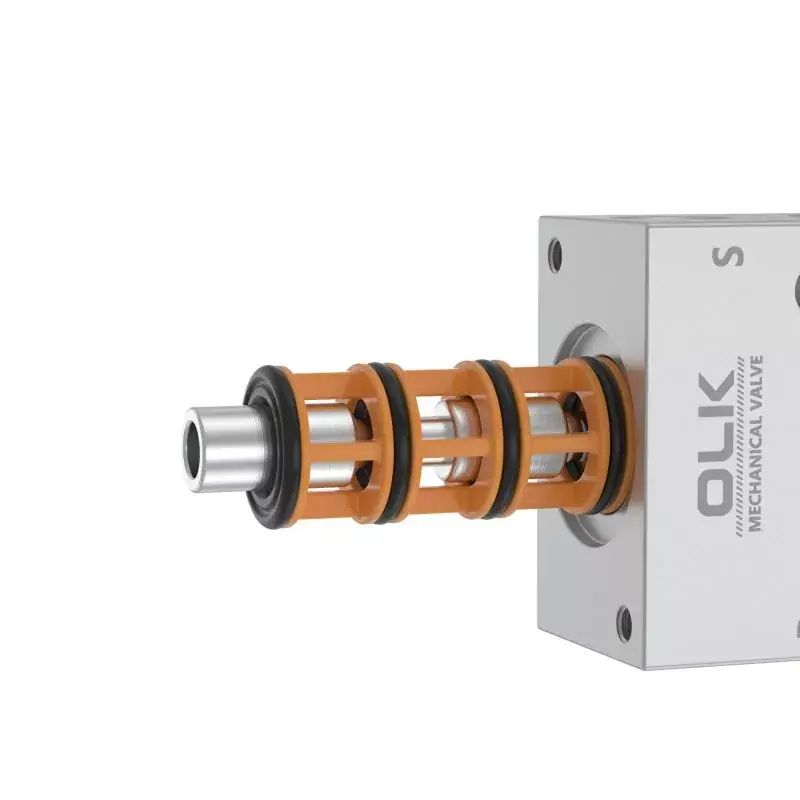

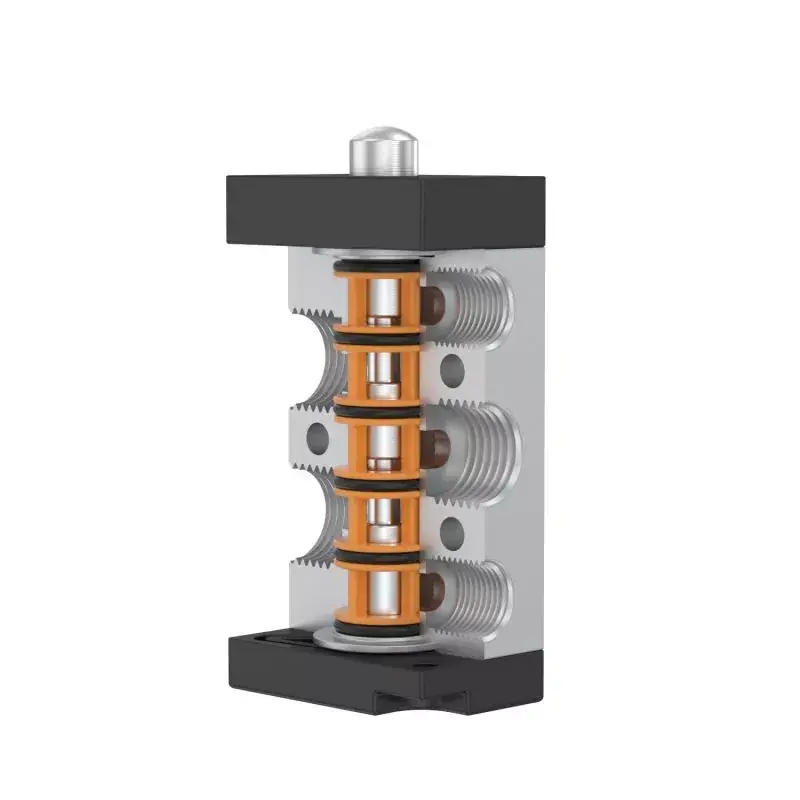

4. Cấu trúc cột trượt, lực điều khiển không bị ảnh hưởng bởi áp suất làm việc (tức là không có hiệu ứng áp suất ngược), vòng đệm bên trong giúp bịt kín tốt, chuyển mạch linh hoạt.
5. Không cần bôi trơn bằng dầu.
6. Cài đặt nhiều vị trí để dễ sử dụng.
7. Đầu điều khiển dòng M5C, M5D, M5Y, M5R, M5L được làm bằng kim loại, đảm bảo tuổi thọ cao cũng như độ tin cậy và ổn định cao hơn.
|
môi trường làm việc |
Không khí (được lọc qua bộ lọc trên 40μm) |
|
Hoạt động |
Tác động trực tiếp từ bên ngoài |
|
Đường kính cổng |
05:M5,06:G1/8,08:G1/4 |
|
số lượng vị trí |
2 vị trí 5 chiều |
|
bôi trơn |
không cần thiết |
|
Phạm vi áp suất làm việc MPa(psi) |
0∼1.0(~145) |
|
Đảm bảo khả năng chịu áp lực |
1,5MPa (215psi) |
|
Nhiệt độ làm việc ° C |
-20∼70 |
|
Diện tích mặt cắt ngang mm2 (giá trị CV) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Chất liệu thân máy |
hợp kim nhôm |
Các biện pháp phòng ngừa
1) Bộ phận điều khiển được làm bằng nhựa kỹ thuật và chỉ được phép vận hành thủ công. Không sử dụng tác động kim loại để chuyển đổi van.
2) Các dòng M5B, M5C, M5D, M5PM, M5PF và M5PP sẽ tự động được đặt lại. Van thủ công M5Y, M5HS và M5PL được đặt lại thủ công. Sau khi nhấn M5PL vào vị trí kho báu, cần xoay núm xoay để đặt lại.
3) Chú ý đến hành trình đảo chiều. Khi có bất kỳ ngoại lực nào làm cho van đảo chiều, hành trình đảo chiều cơ bản không được vượt quá phạm vi hành trình đảo chiều được chỉ định trong bảng hành trình điều khiển, nếu không sẽ gây hư hỏng thân van.
4) Van một chiều M5L chỉ có thể chuyển mạch một chiều (đánh từ phải sang trái). Tác động không hợp lệ theo hướng khác (cong từ trái sang phải).
5) Có thể đặt hàng riêng tổ hợp đầu điều khiển.
