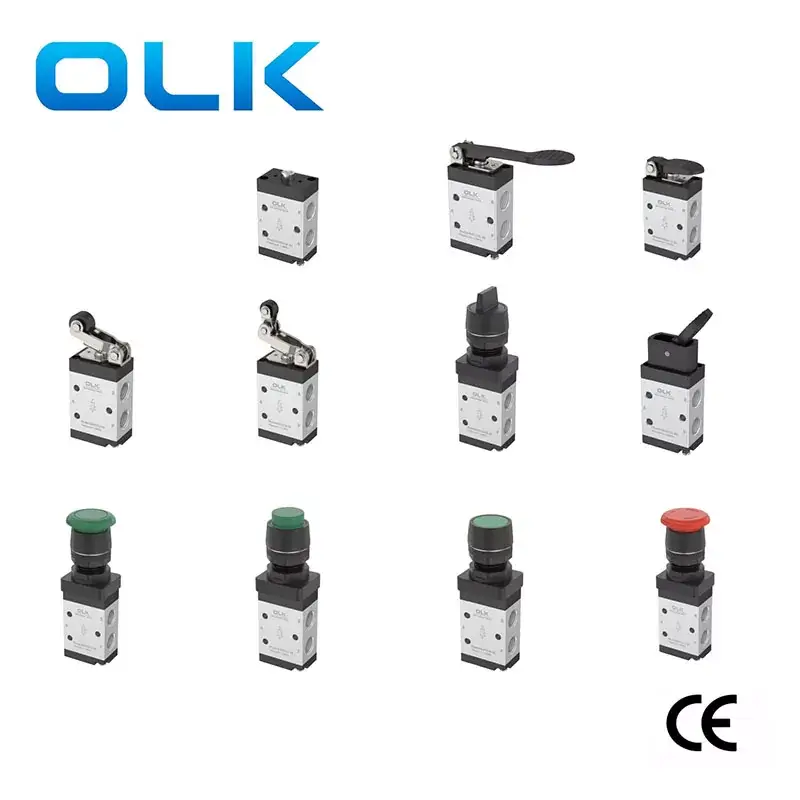

Van cơ khí 3/2 chiều loại airtac dòng ouleikai M3 có 2 trạng thái vận hành và 3 lựa chọn đường dẫn. Van cơ M3 phù hợp với các tình huống điều khiển khí nén khác nhau. Lực điều khiển van cơ học M3 có cấu trúc kiểu piston không bị ảnh hưởng bởi áp suất làm việc. Chúng là ổn định, đáng tin cậy và bền bỉ, phù hợp với môi trường làm việc ổn định lâu dài như điều khiển bằng khí nén trong các dây chuyền sản xuất tự động như dây chuyền lắp ráp, dây chuyền đóng gói.
Biểu tượng:
Mã đặt hàng
M3
Thủ tướng
210
06
R
LOẠT
Loại nút
mã số
KÍCH THƯỚC CẢNG
Màu nút

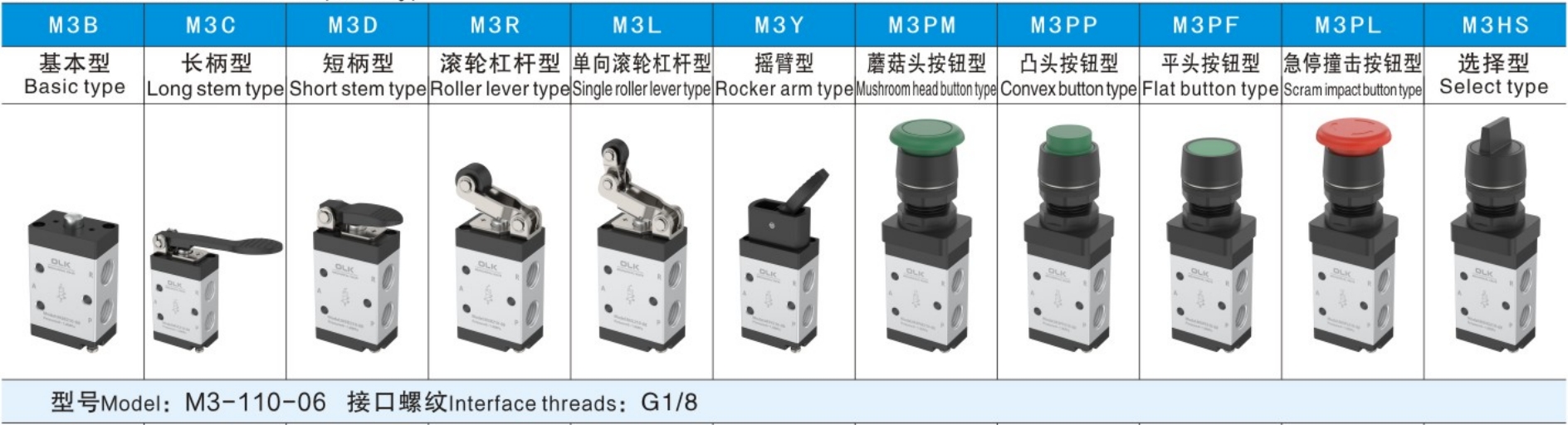

M3:Mseries 2 vị trí 3 chiều

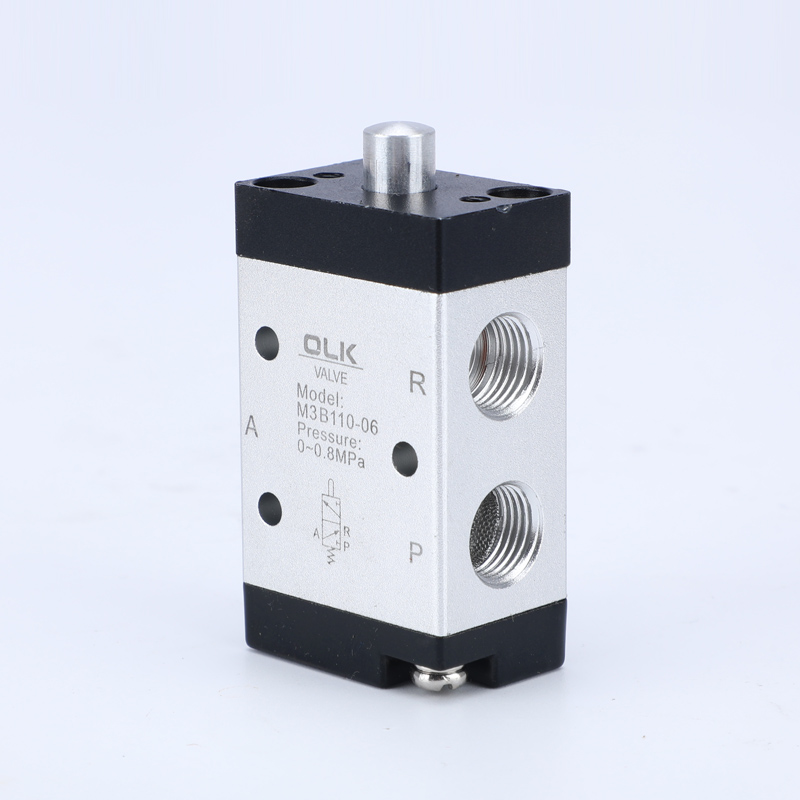

B: Loại cơ bản (M3B)
Bộ điều khiển đơn dòng 110:110
100:06:G1/8
PL:ĐỎ

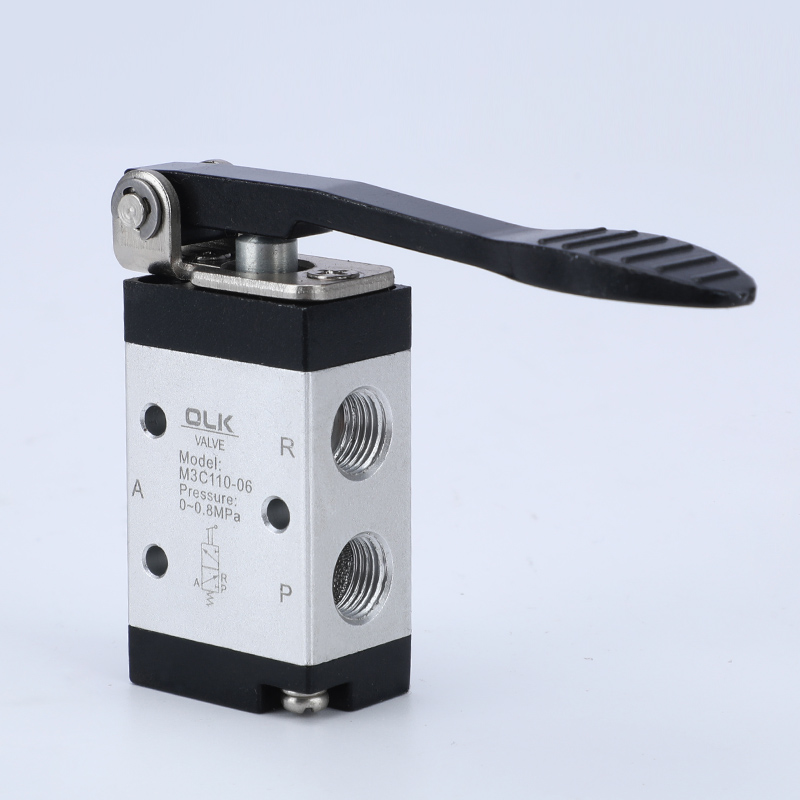

C:Loại tay cầm dài (M3C)
Bộ điều khiển đơn dòng 210:210
200:06:G1/8
PP/PF/PM/HS:ĐỎ XANH ĐEN

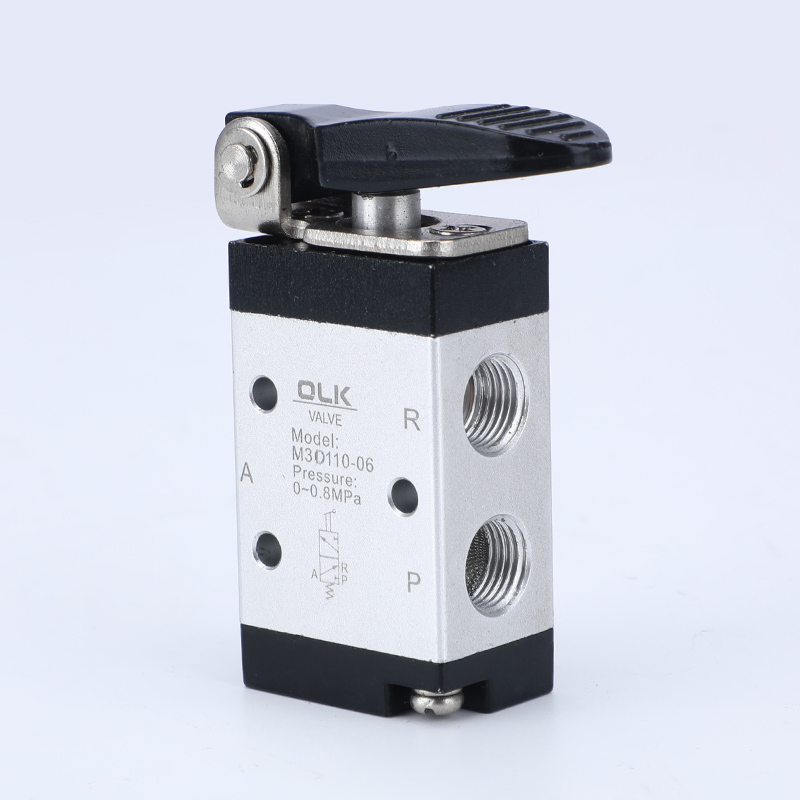

D:Loại tay cầm ngắn (M3D)
200:08:G1/4

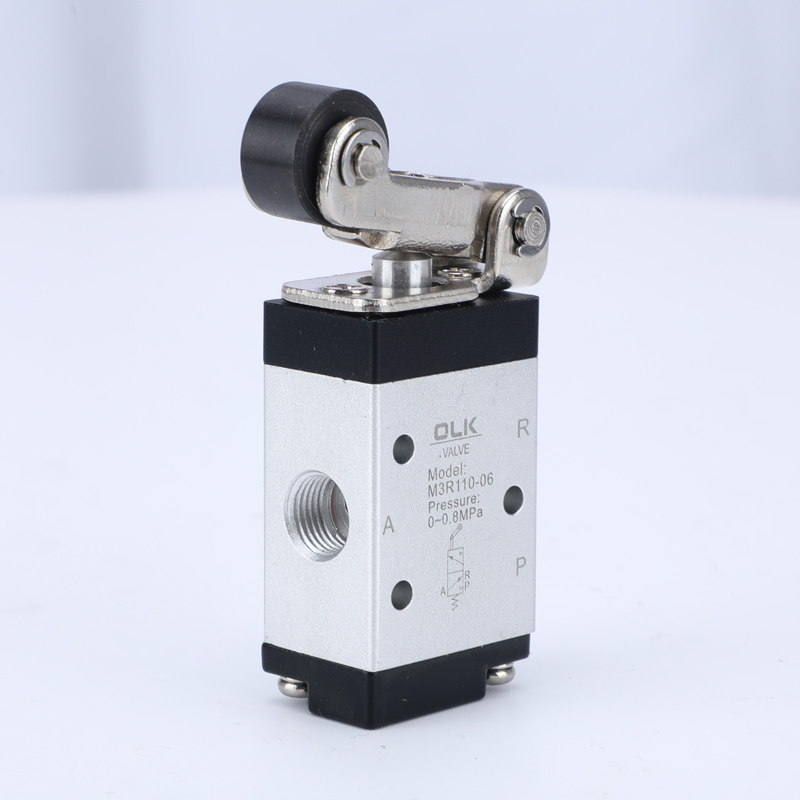

R: Loại đòn bẩy con lăn (M3R)

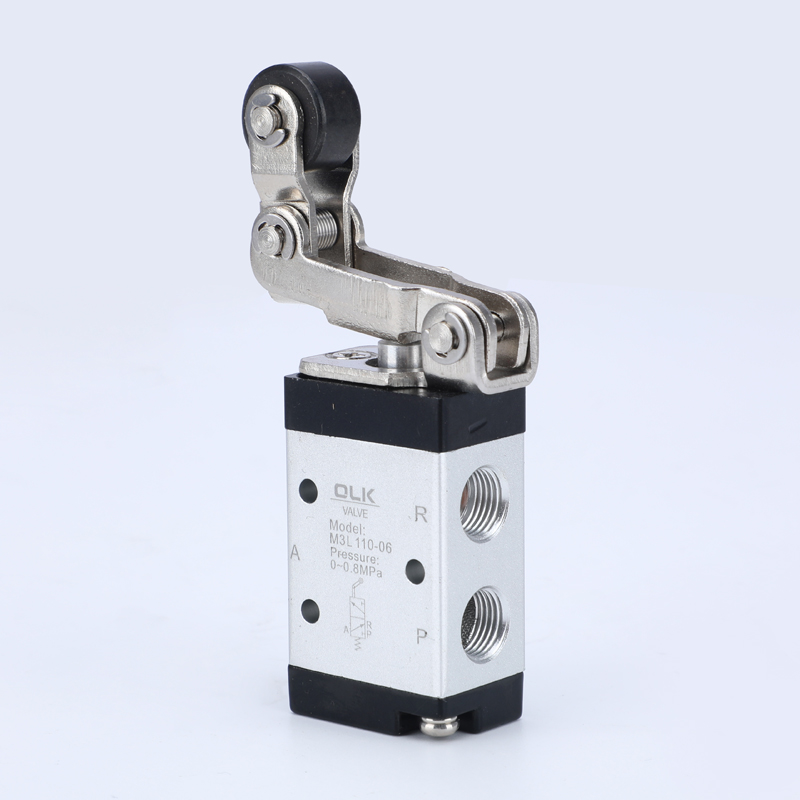

L: Loại đòn bẩy con lăn đơn hướng (M3L)

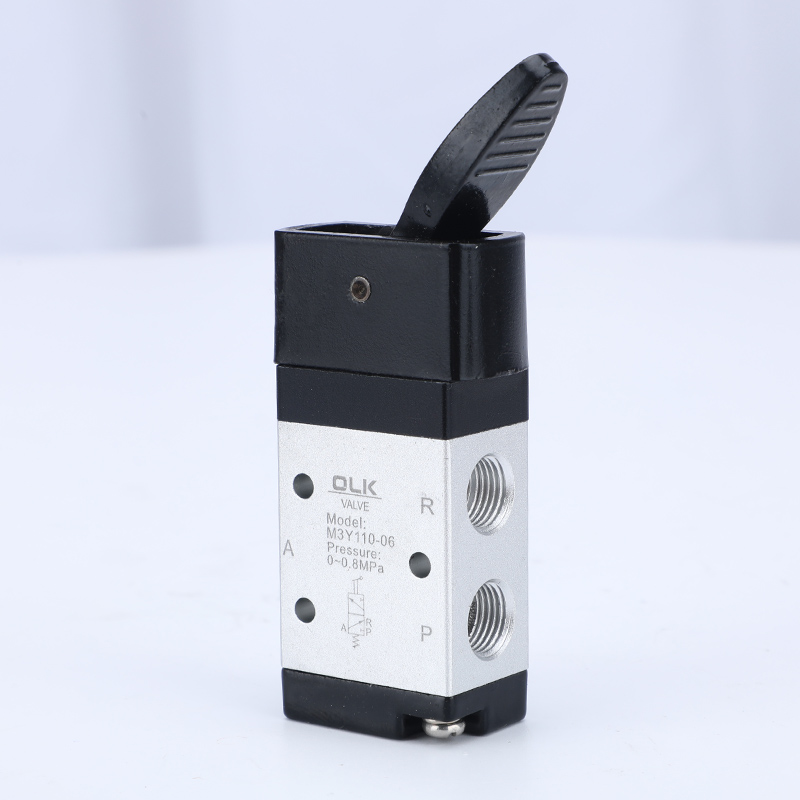

Y: Loại cánh tay rocker (M3Y)

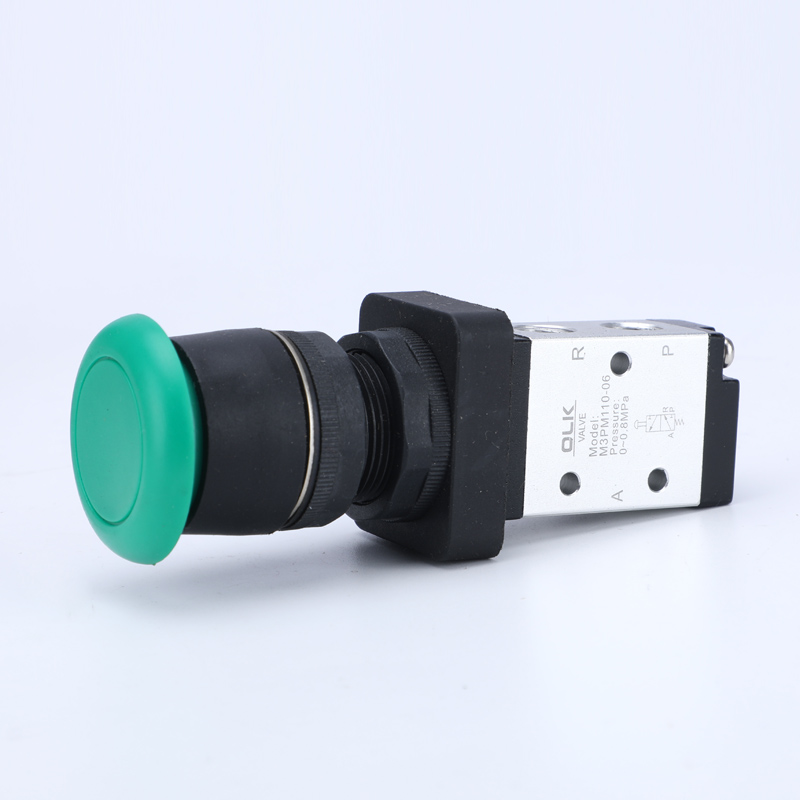

PM: Loại nút đầu nấm (M3PM)

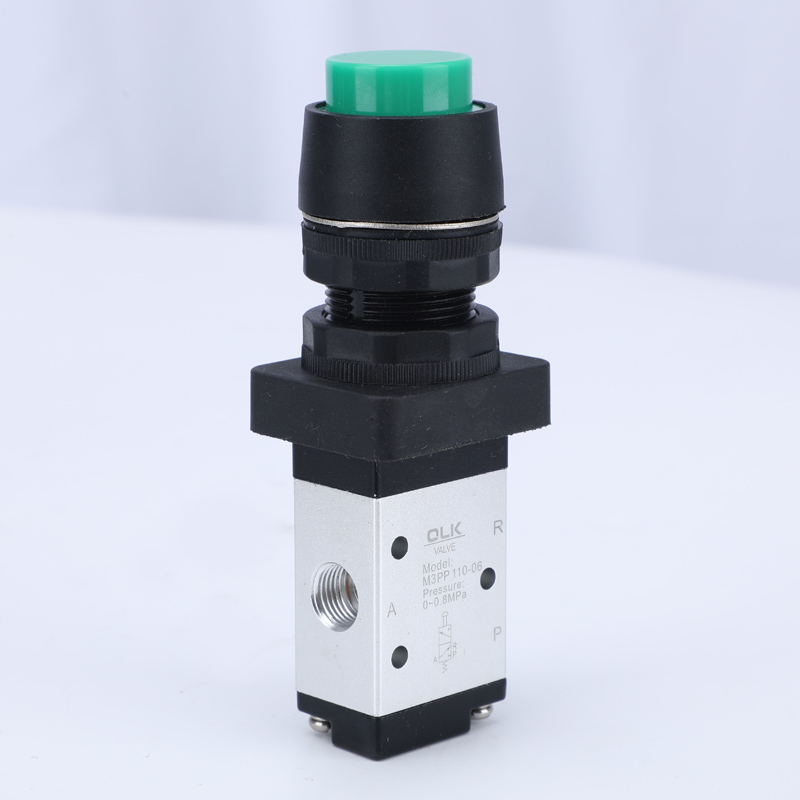

PP: Loại nút nâng đầu (M3PP)

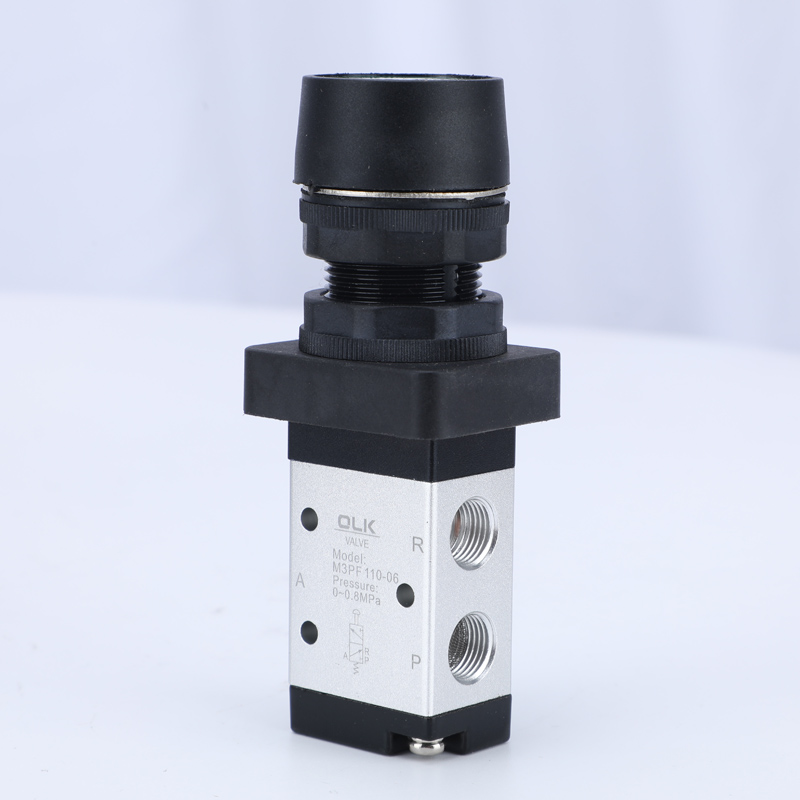

PF: Loại nút đầu phẳng (M3PF)

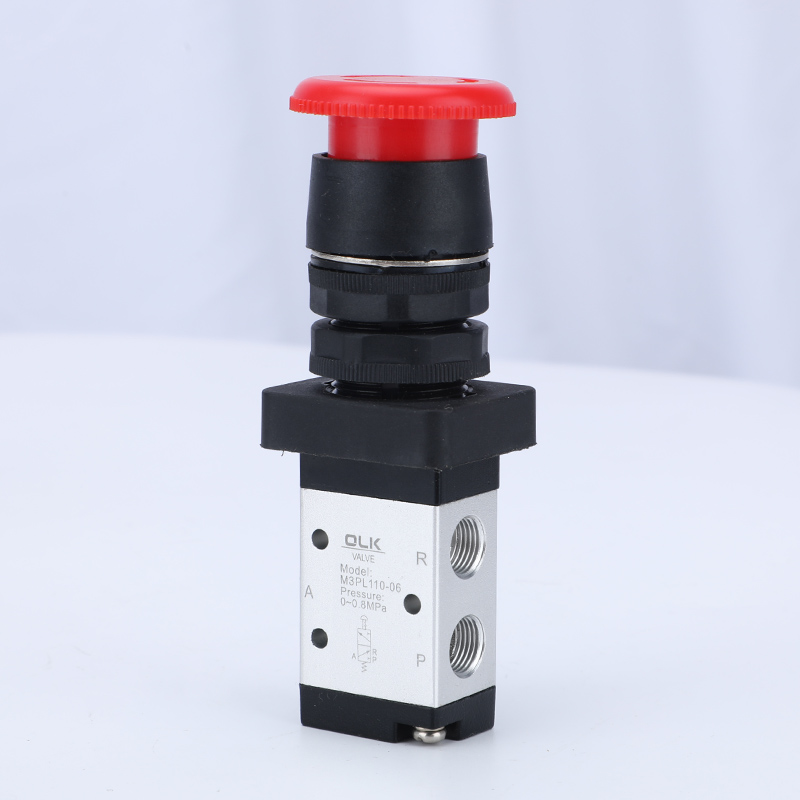

PL: Loại nút tác động dừng khẩn cấp (M3PL)
HS:Loại bộ chọn (M3HS)
1. Cổng xả được bố trí trên thân xe, thuận tiện cho việc lắp đặt bộ giảm thanh nhằm giảm tiếng ồn và ô nhiễm.
2. Dòng M3B, M3R và M3L yêu cầu lực bên ngoài để chuyển mạch được cung cấp bởi các cơ chế bên ngoài, thích hợp cho việc phát hiện vị trí hoặc chuyển mạch hành trình.
3. Các dòng M3C, M3D, M3Y, M3PF, M3PM, M3PP và M3PLM3HS được vận hành thủ công, với nhiều hình dạng cấu trúc khác nhau của đầu điều khiển để sử dụng thuận tiện trong các điều kiện khác nhau.
4. Cấu trúc kiểu pít-tông, lực điều khiển không bị ảnh hưởng bởi áp suất làm việc (tức là không có áp suất ngược), bịt kín vòng trong, bịt kín tuyệt vời và chuyển mạch linh hoạt.
5. Không cần bôi trơn bằng dầu.
6. Lắp đặt và sử dụng thuận tiện với nhiều vị trí lắp đặt.
7. Đầu điều khiển của dòng M3C, M3D, M3Y, M3R và M3L được làm bằng vật liệu kim loại để có tuổi thọ cao và độ tin cậy cao hơn.
|
Người mẫu |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
Môi trường làm việc |
Không khí（Lọc qua màn lọc trên 40μm） |
|||||||||||
|
Chế độ hành động |
Loại tác động trực tiếp điều khiển bên ngoài |
|||||||||||
|
Kích thước cổng |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
Diện tích mặt cắt ngang hiệu quả |
NHỎ |
05:2,5 mm2（Cv=0,14） |
||||||||||
|
110 |
06:8.0mm2（Cv=0.45） |
|||||||||||
|
210 |
06:9.0mm2（Cv=0.5）; 0,8:12,0mm2（Cv=0,67） |
|||||||||||
|
Chức vụ |
Cảng 3/2 |
|||||||||||
|
KHÔNG CẦN |
||||||||||||
|
Phạm vi áp suất |
0-1.0MPa (0-145psi) |
|||||||||||
|
Áp lực bằng chứng |
1,5MPa (215psi) |
|||||||||||
|
Áp suất làm việc |
'-20-70oC |
|||||||||||
|
Chất liệu thân máy |
Hợp kim nhôm |
|||||||||||
Các biện pháp phòng ngừa
1) Bộ phận điều khiển được làm bằng nhựa kỹ thuật và chỉ được phép vận hành thủ công. Không sử dụng tác động kim loại để chuyển đổi van.
2) Các dòng M3B, M3C, M3D, M3PM, M3PF và M3PP sẽ tự động được đặt lại. Van thủ công M3Y, M3HS và M3PL được đặt lại thủ công. Sau khi nhấn M3PL vào vị trí kho báu, cần xoay núm xoay để đặt lại.
3) Chú ý đến hành trình đảo chiều. Khi có bất kỳ ngoại lực nào làm cho van đảo chiều, hành trình đảo chiều cơ bản không được vượt quá phạm vi hành trình đảo chiều được chỉ định trong bảng hành trình điều khiển, nếu không sẽ gây hư hỏng thân van.
4) Van một chiều M3L chỉ có thể chuyển mạch một chiều (đánh từ phải sang trái). Tác động không hợp lệ theo hướng khác (cong từ trái sang phải).
5) Sự kết hợp đầu điều khiển có thể được đặt hàng riêng.
Địa chỉ
Đường Zhengtai, Khu công nghiệp Xinguang, Liushi, Nhạc Thanh, Ôn Châu, Chiết Giang, Trung Quốc.
