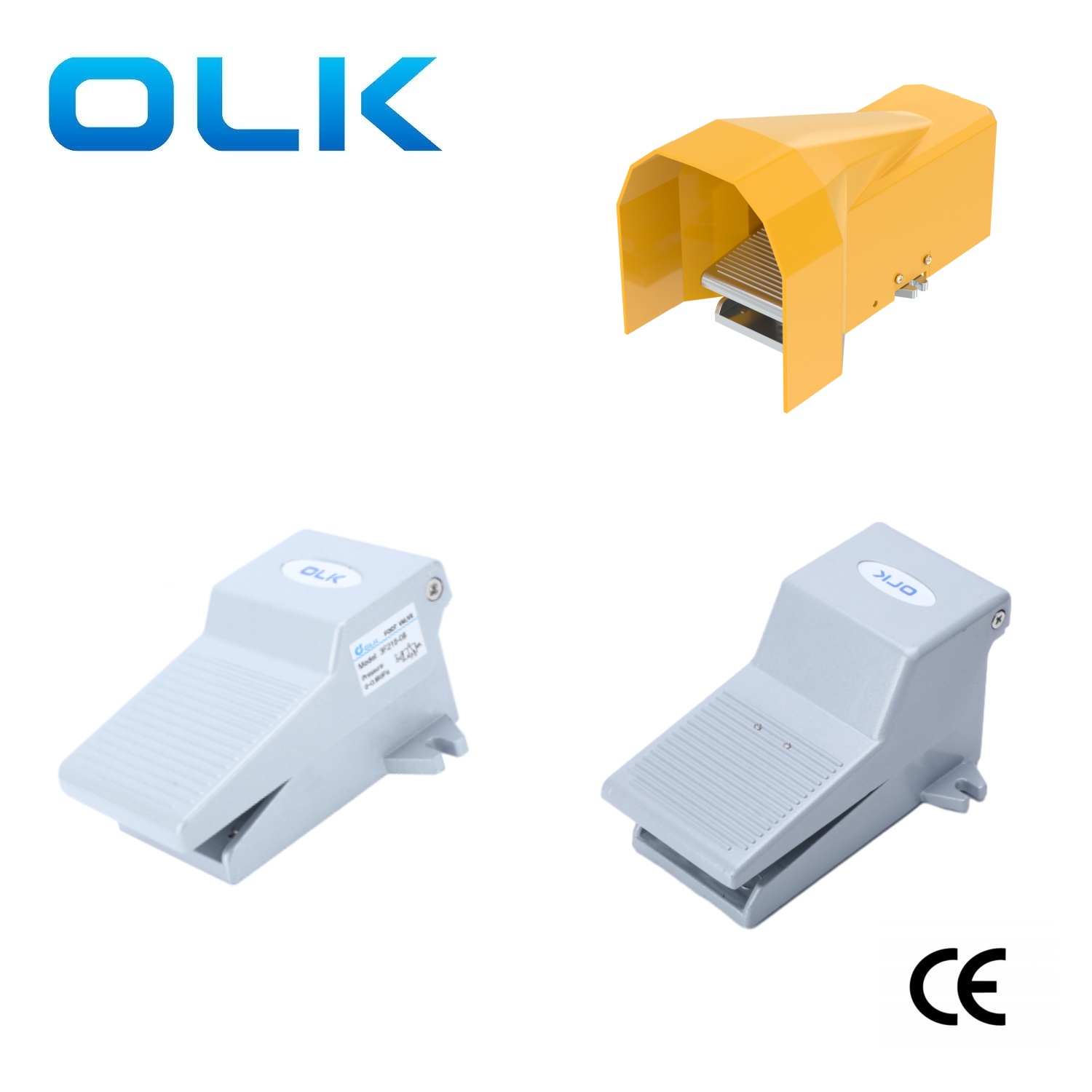

Van chân 3F 4F dòng khí nén OLK 3 chiều 5 chiều được sử dụng rộng rãi trong dây chuyền sản xuất tự động và máy móc trong các ngành công nghiệp như thực phẩm, dược phẩm và hóa chất. Bởi vì van bàn đạp 3F là van tác động trực tiếp, tránh nhu cầu vận hành và điều chỉnh bằng tay rườm rà. Ngoài ra, van này còn có chức năng tự khóa để ngăn chặn hoạt động vô tình và đảm bảo an toàn. Thuận tiện và hiệu quả hơn cho nhân viên. Ví dụ, trong cơ khí máy ép, người vận hành phải đạp lên van chân khí nén đồng thời sử dụng cả hai tay để định vị vật liệu, cải thiện đáng kể độ chính xác và an toàn khi vận hành.

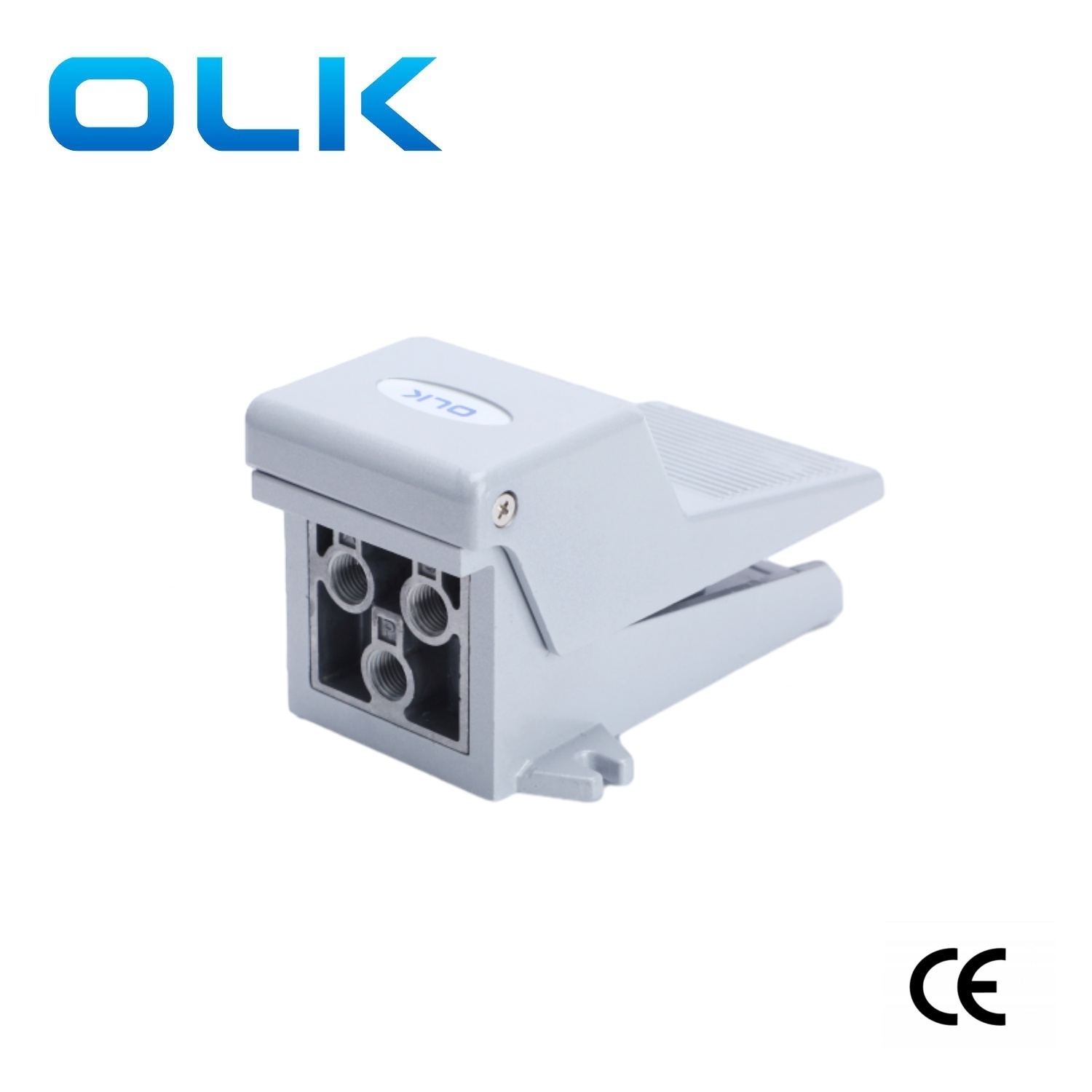

Van bàn đạp chân Ouleikai 4F có hiệu suất phục hồi tốt, không bị biến dạng và có ren mảnh không có gờ. Van đạp chân dòng 4F, được làm bằng hợp kim nhôm với năm cổng và hai vị trí, có sẵn nắp bảo vệ tùy chọn để chặn các mảnh vụn trong khu vực làm việc.

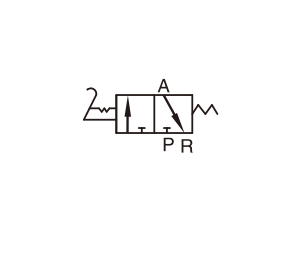

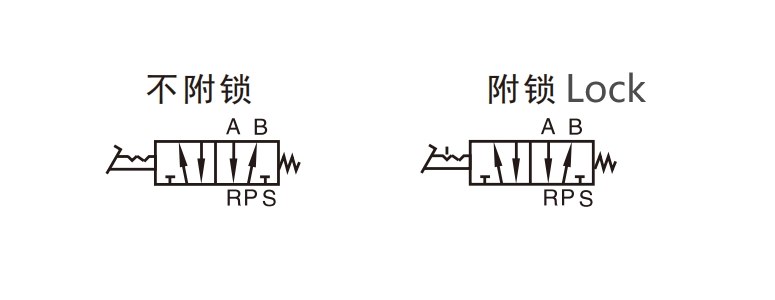

Biểu tượng:
|
Mã đặt hàng |
||
| 3FM210 | 08 | L |
| NGƯỜI MẪU: | KÍCH THƯỚC CẢNG: |
Ghi chú: |
| 3FM:Van chân mini 3 chiều 2 vị trí | 06:G1/8 | 3FM:-- |
| 3F:2 vị trí 3 chiều | 08:G1/4 | trống: tiêu chuẩn |
| 4F:2 vị trí 5 chiều |
|
L: có khóa |
|
|
|
G: có bảo vệ |
|
|
|
LG: khóa và bảo vệ |
1. Bàn đạp bằng nhôm, có thiết kế tác động trực tiếp, đảm bảo độ ổn định và tin cậy.
2. Nếu cần thời gian giữ lâu hơn để chuyển đổi, có thể chọn loại có thể khóa.
3. Cơ chế khóa ổn định và đáng tin cậy, mở khóa dễ dàng và nhanh chóng. Tuy nhiên, do hạn chế về kích thước kết cấu nên nó không thể chịu được những tác động mạnh thường xuyên.

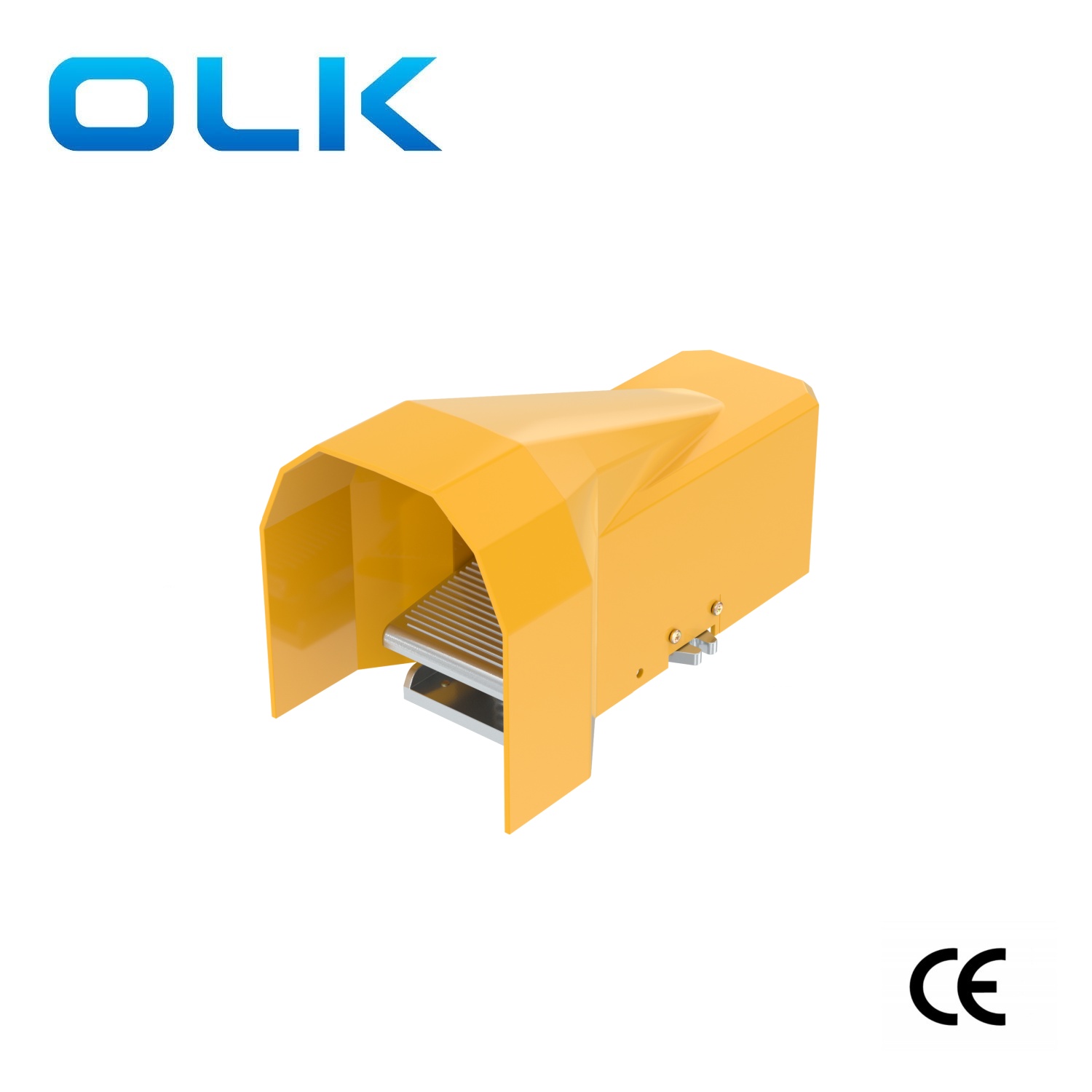

4. Vỏ bảo vệ bằng nhựa cường độ cao có sẵn dưới dạng tùy chọn.
|
môi trường làm việc |
Không khí (được lọc qua bộ lọc trên 40μm) |
|
Hoạt động |
Đạp hành động trực tiếp |
|
bôi trơn |
không cần thiết |
|
Phạm vi áp suất làm việc MPa(psi) |
0∼0,8(0~114) |
|
Đảm bảo khả năng chịu áp lực |
1,5MPa(215psi) |
|
người mẫu |
Đường kính cổng |
số lượng vị trí |
Nhiệt độ làm việc °C |
Chất liệu thân máy |
|
FV-02 |
G1/8 |
đường 3/2 |
-20∼70 |
hợp kim nhôm |
|
3F210-06 |
PT1/8 |
3/2 chiều |
-20∼70 |
hợp kim nhôm |
| 3F210-06L | PT1/8 | đường 3/2 | -20∼70 |
hợp kim nhôm |
|
3FM210-06 |
G1/8 |
3/2 chiều |
-20∼70 |
nhựa |
|
3F210-08 |
PT1/4 |
đường 3/2 |
-20∼70 |
hợp kim nhôm |
| 3F210-08L | PT1/4 | đường 3/2 | -20∼70 |
hợp kim nhôm |
|
3FM210-08 |
G1/4 |
đường 3/2 |
-20∼70 |
nhựa |
|
4F210-08 |
PT1/4 |
đường 5/2 |
-20∼70 |
hợp kim nhôm |
|
4F210-08L |
PT1/4 |
đường 5/2 |
-20∼70 |
hợp kim nhôm |
|
4F210-08G |
PT1/4 |
đường 5/2 |
-20∼70 |
hợp kim nhôm |
|
4F210-08LG |
PT1/4 |
đường 5/2 |
-20∼70 |
hợp kim nhôm |
|
FV320 |
G1/8 |
đường 3/2 |
-5∼60 |
hợp kim nhôm |
|
FV420 |
G1/4 |
đường 4/2 |
-5∼60 |
hợp kim nhôm |
Cơ cấu khóa Van chân 4F Chú ý!
Lưu ý: Nên bổ sung mỡ bôi trơn thường xuyên để đảm bảo cơ chế hoạt động bình thường.

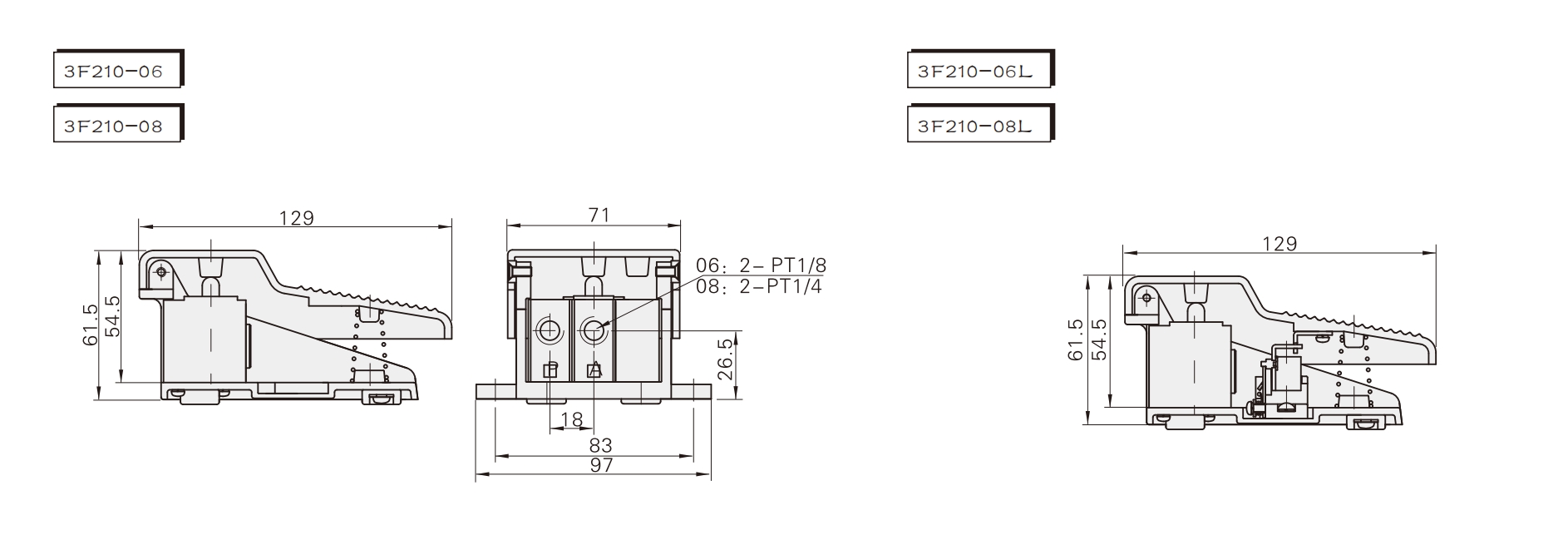

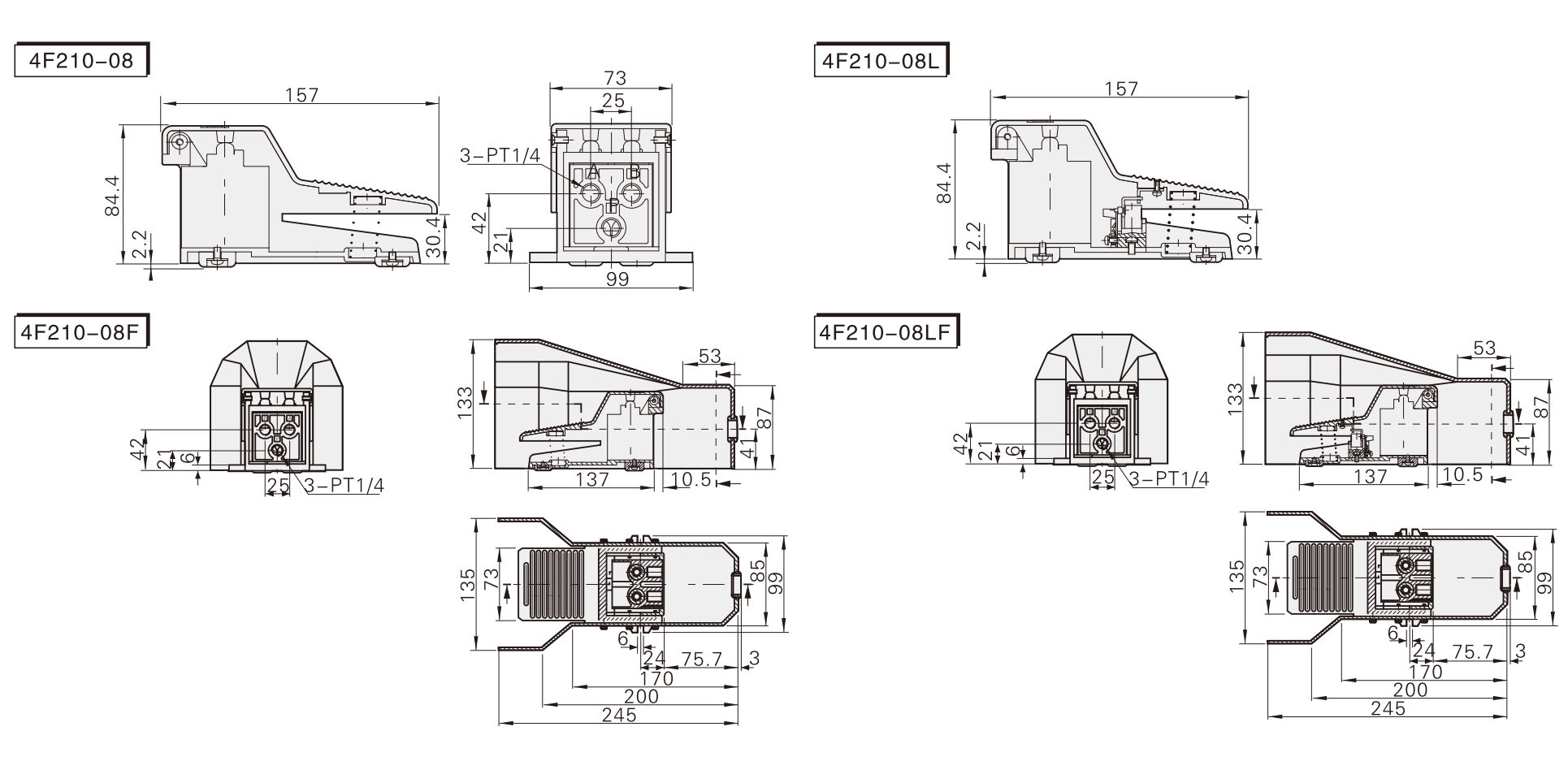

Van chân 3F 3 chiều, Van chân 4F Thông số kỹ thuật bên ngoài:
Câu hỏi thường gặp:
Làm thế nào để phân biệt hình dáng bên ngoài của van đạp chân 3F,4F?

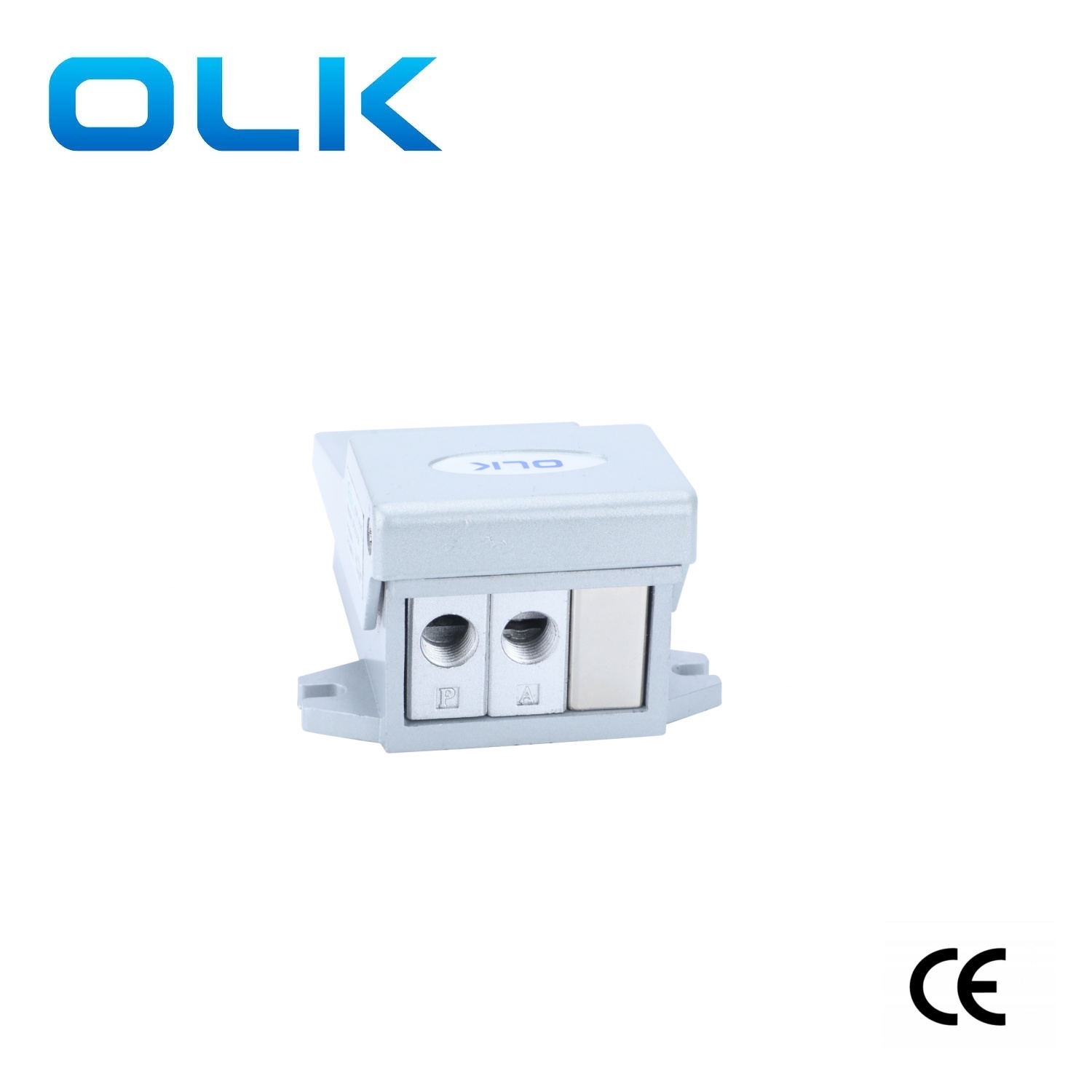

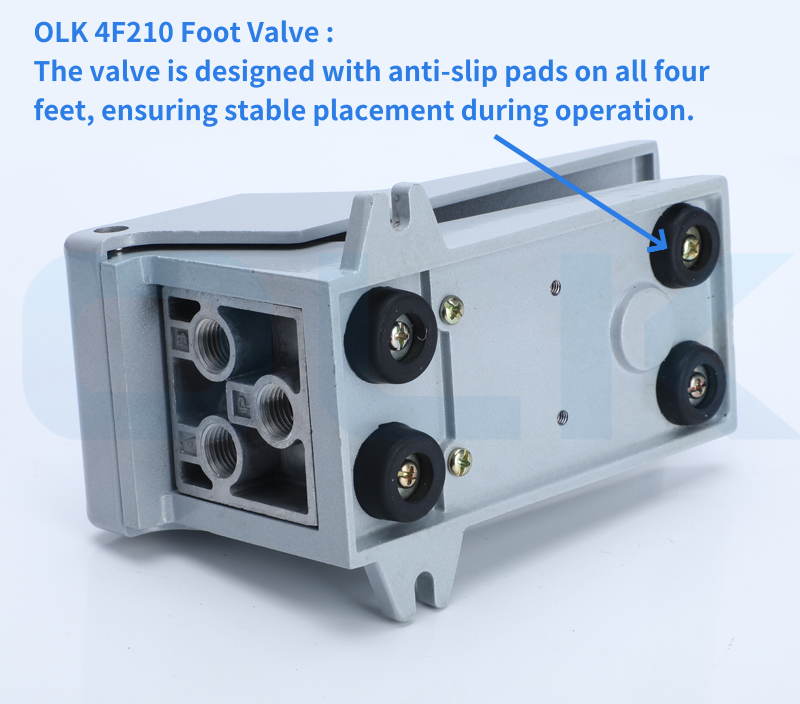

Mặt sau của sản phẩm thể hiện rõ hai lỗ trên van bàn đạp 3F và ba lỗ trên van bàn đạp 4F.
Cổng xả ở 4F210 là gì?
4F210:Tích hợp cổng xả (G1/8) với bộ giảm thanh
'LG' có nghĩa là gì trong van điều khiển chân OLK?
'L' tượng trưng cho van chân có khóa, 'G' biểu thị van chân có nắp. Khách hàng có thể xác định mô hình dựa trên các tình huống sử dụng cụ thể.
Van chân dòng OLK 4F210 có thể thay thế hãng nào?
Van đạp chân Airtac loại 4F210.
