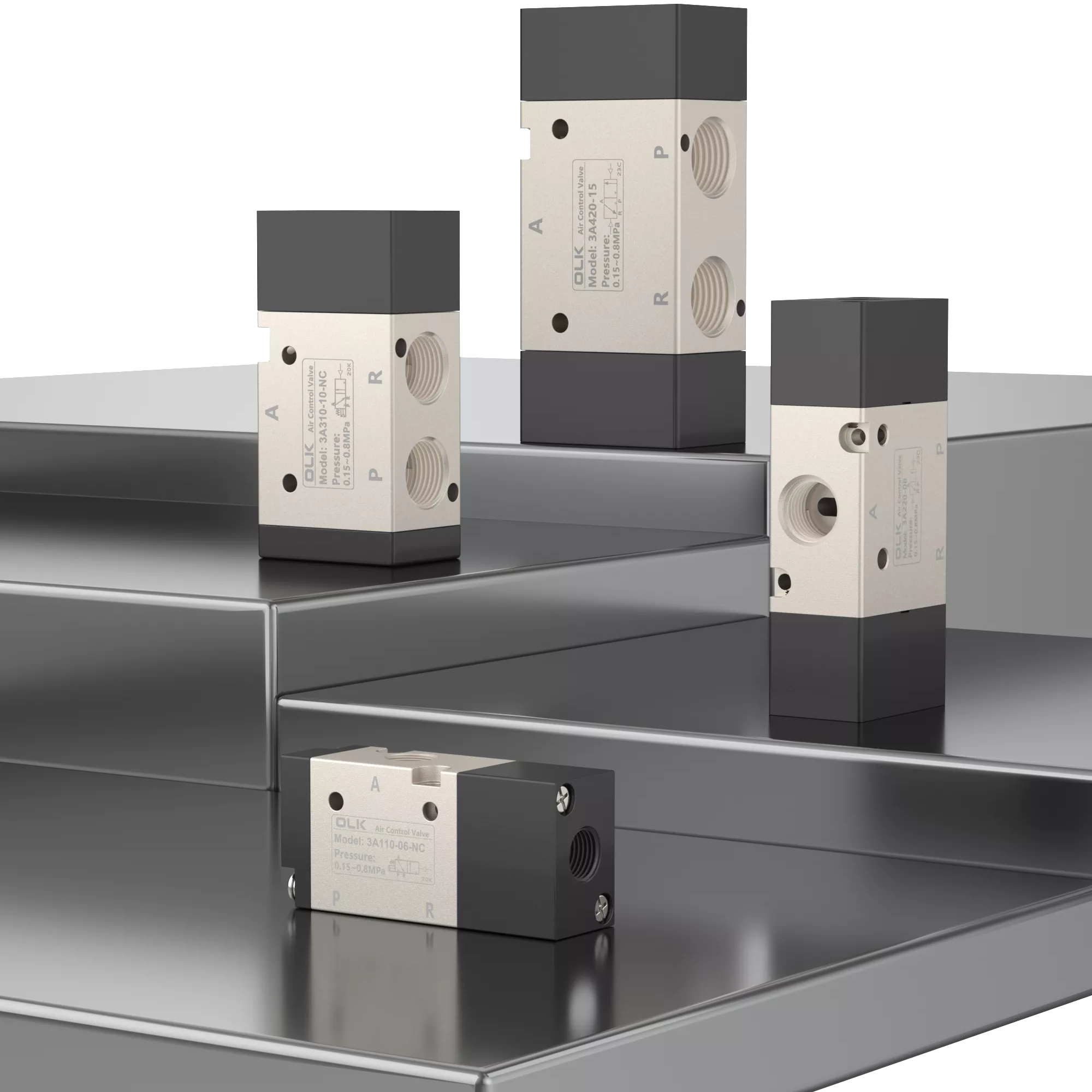

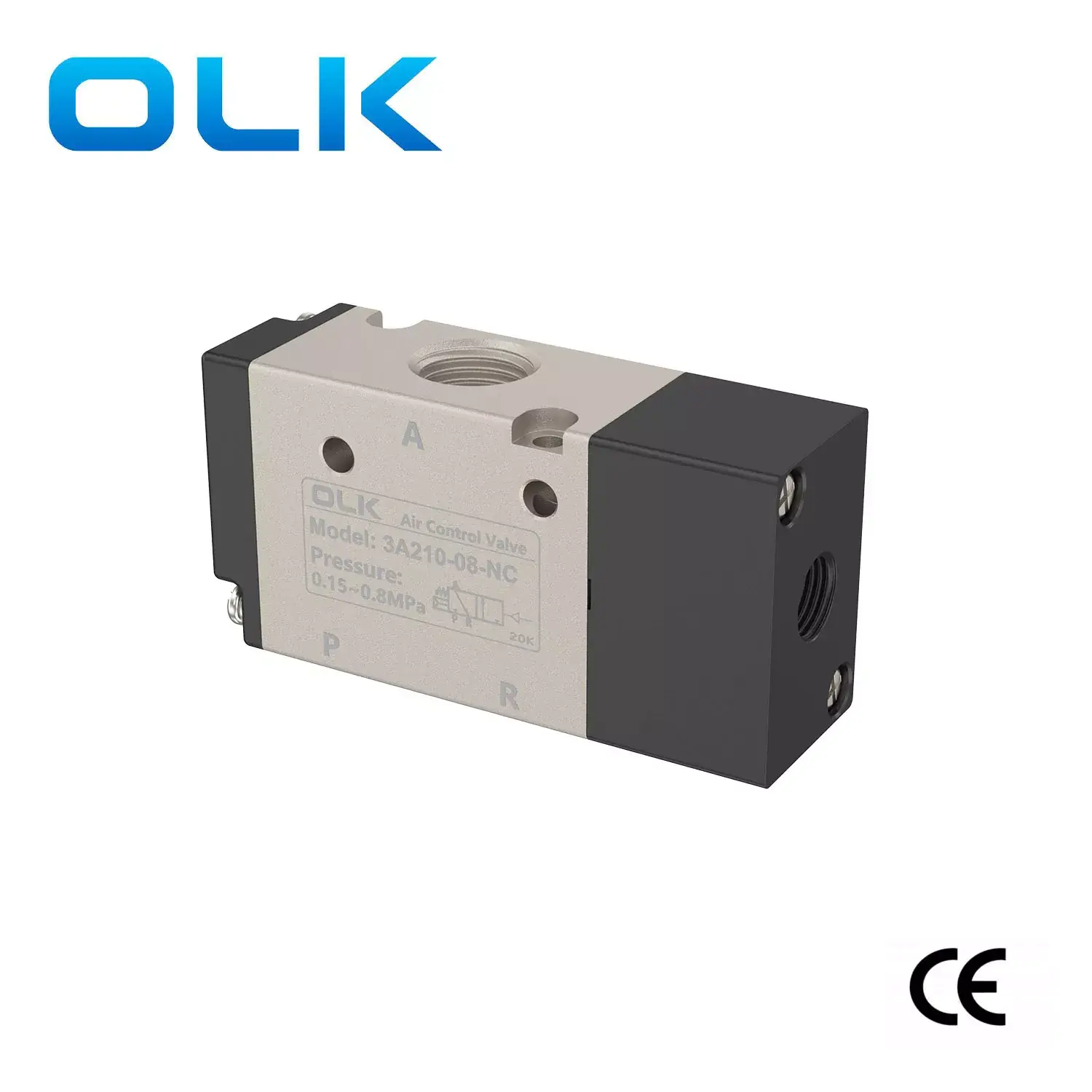

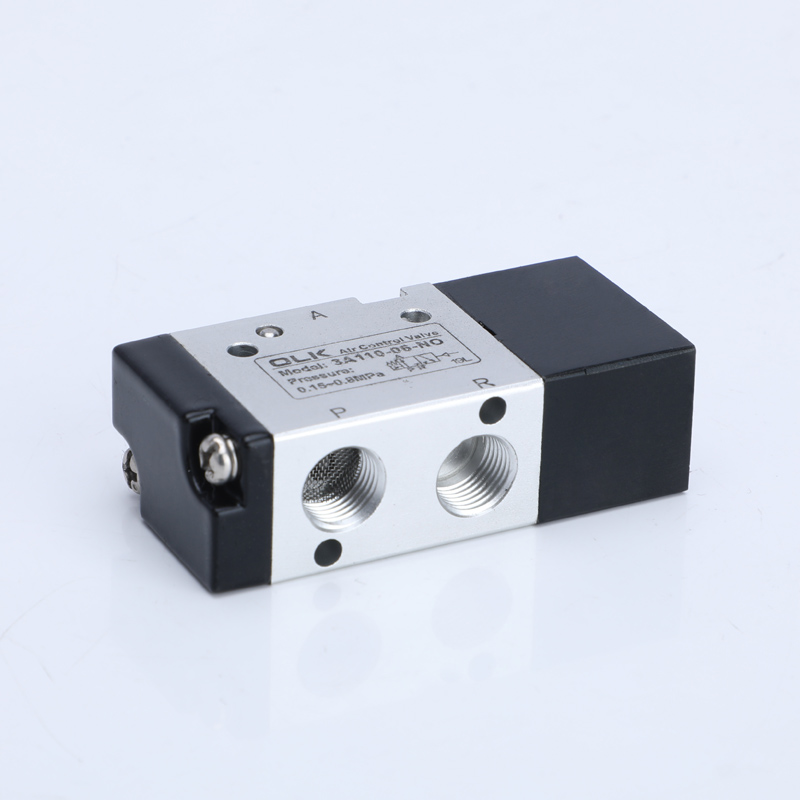

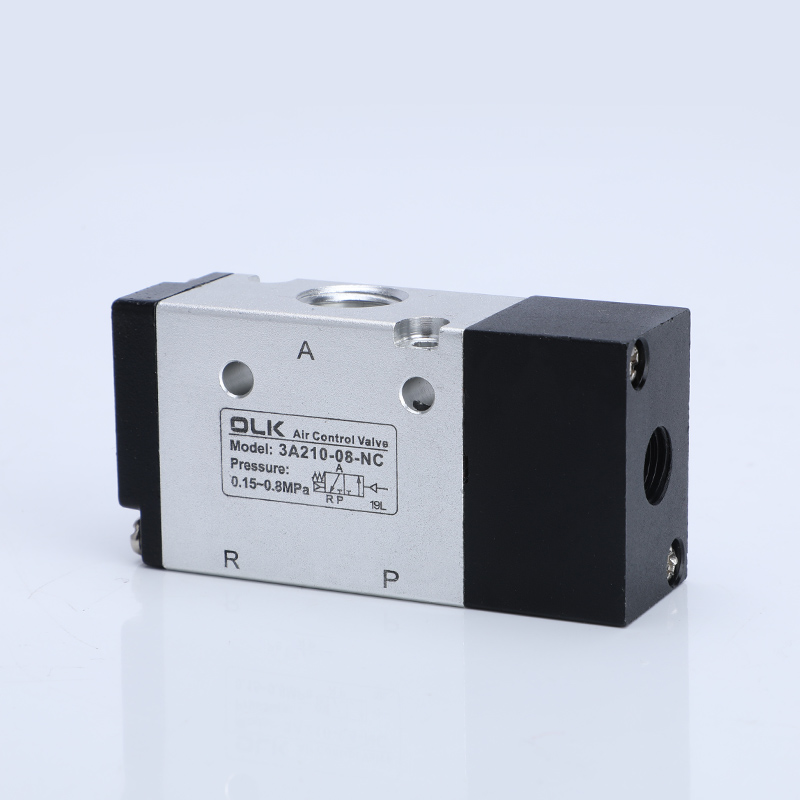

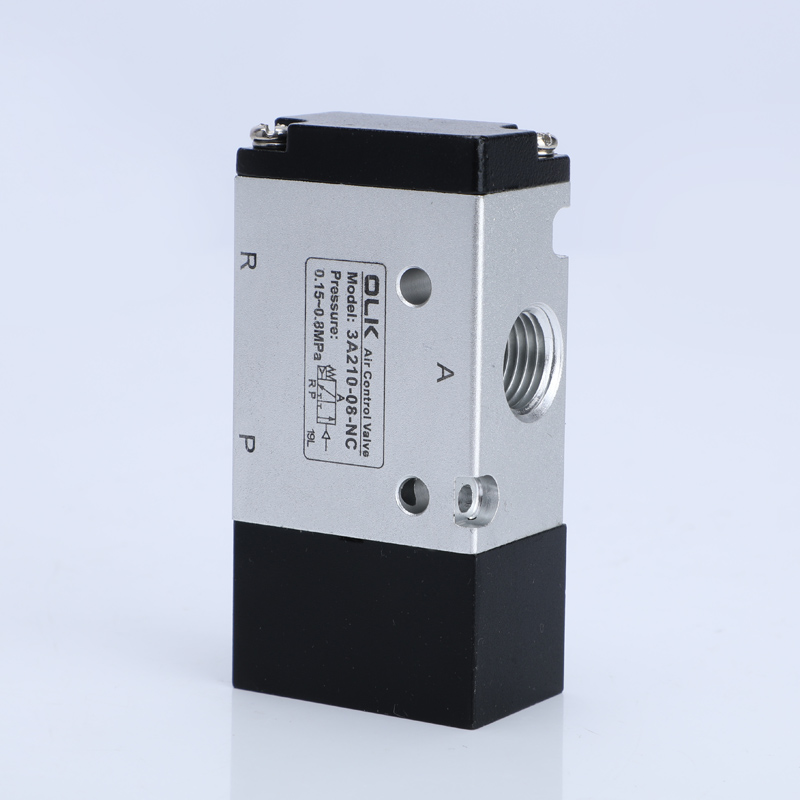

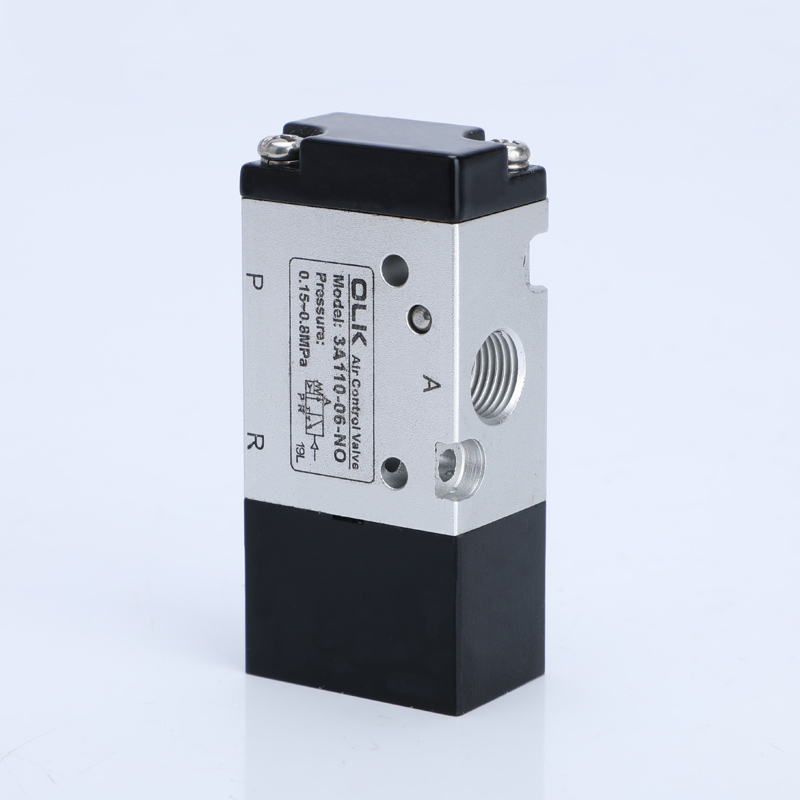

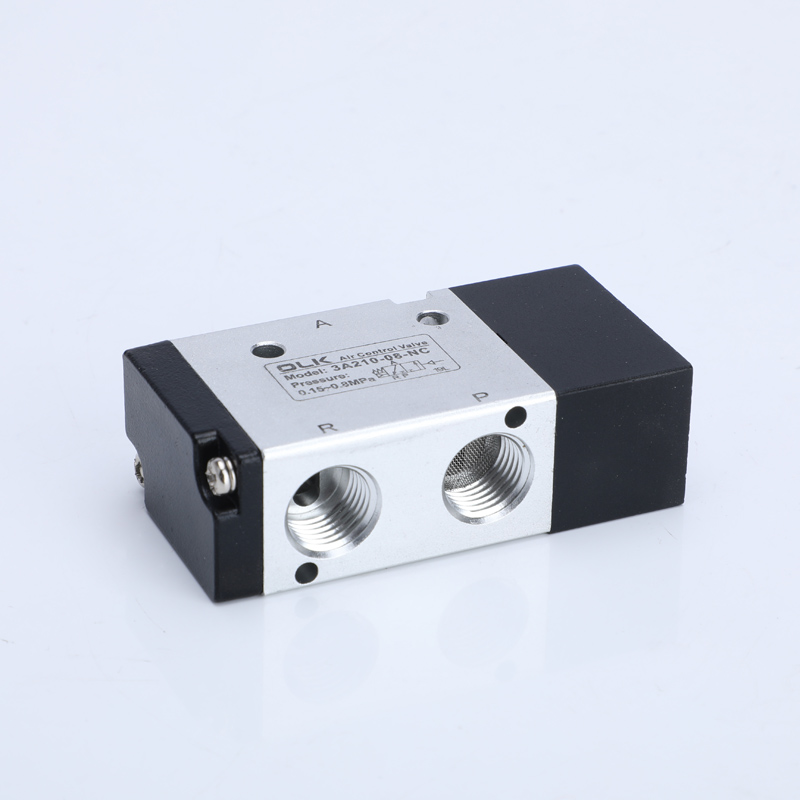

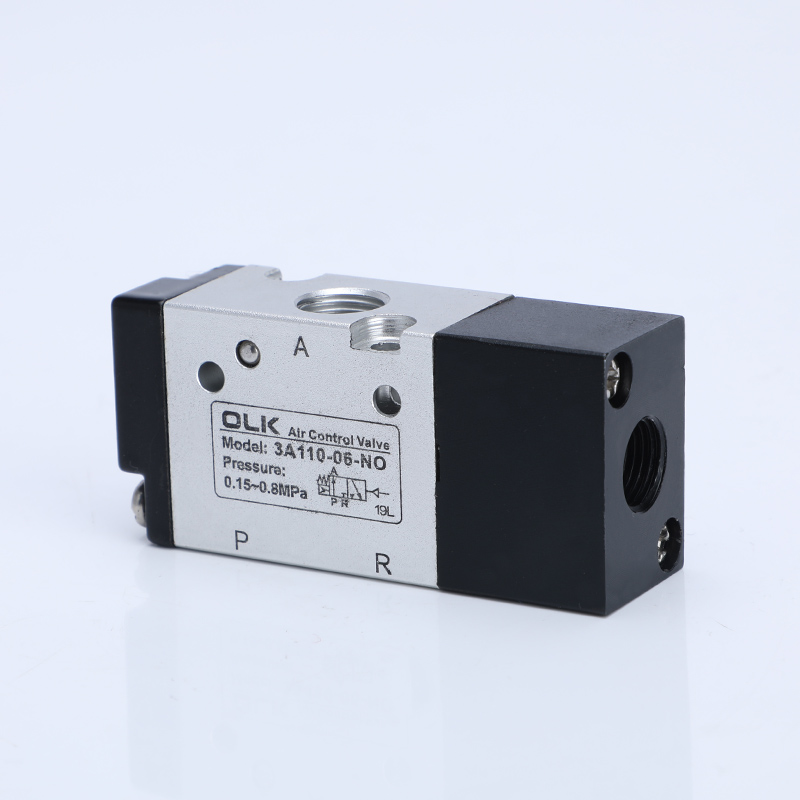

Van điều khiển không khí dòng 3A Van định hướng chất lỏng điều khiển bằng khí nén 3 chiều là van định hướng chất lỏng thích hợp cho không khí làm môi trường làm việc.
Sản phẩm có áp suất không khí khởi động thấp, loại điều khiển một đầu có tính năng đặt lại lò xo và loại điều khiển hai đầu có chức năng bộ nhớ vị trí.
Lỗ bên trong được xử lý bằng công nghệ đặc biệt nên khả năng chống ma sát thấp, không cần bôi trơn bằng dầu, vòng đời ổn định và tuổi thọ cao.
Cấu trúc nhẹ và dễ lắp đặt.
Các nhà sản xuất Ouleikai (OLK) cung cấp các dịch vụ thân van tùy chỉnh, cho phép xử lý các bề mặt khác nhau của van.
Van điều khiển không khí dòng 3A, van điều khiển lưu lượng và 3 chiều được sử dụng rộng rãi trong thiết bị tự động hóa đóng gói, điều khiển robot, hệ thống khí nén và các lĩnh vực khác.
BIỂU TƯỢNG:
Mã đặt hàng
3A
3
10
08
KHÔNG
NGƯỜI MẪU
MÃ SỐ
LOẠI VAN
KÍCH THƯỚC CẢNG
LOẠI HÀNH ĐỘNG
3A: 2 vị trí van 3 chiều
Dòng 1:100
10: diễn xuất đơn lẻ
06:G1/8

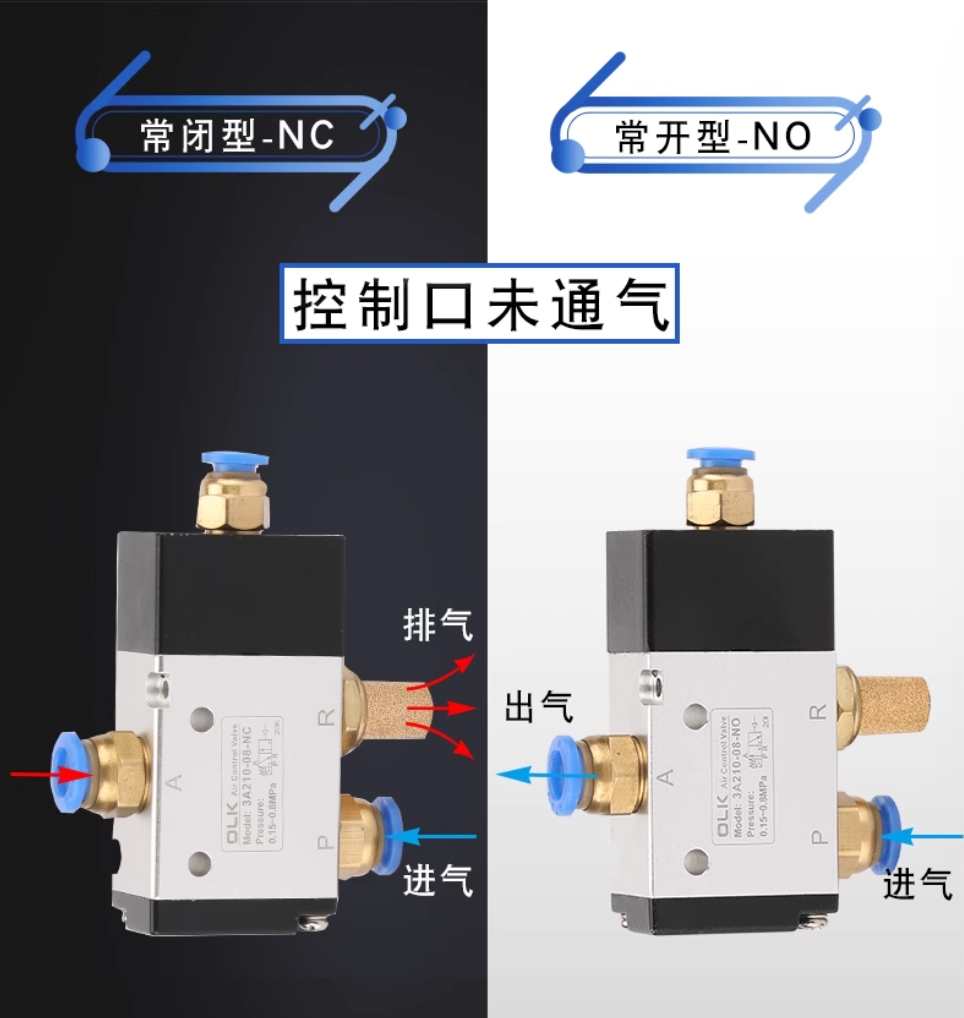

KHÔNG: Thường mở
Dòng 2:200
20: diễn xuất kép
08:G1/4
NC:Thường đóng
Dòng 3:300
10:G3/8

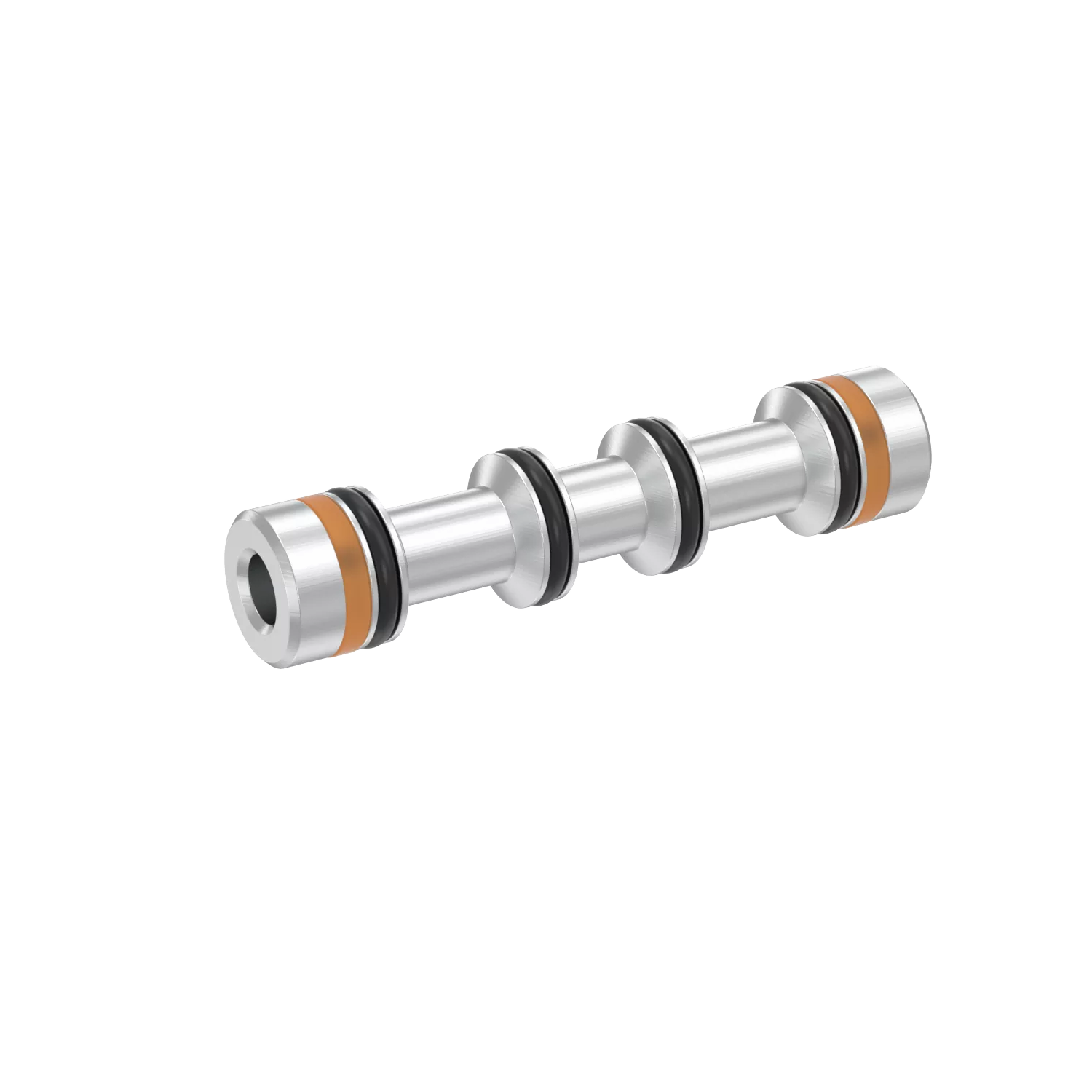

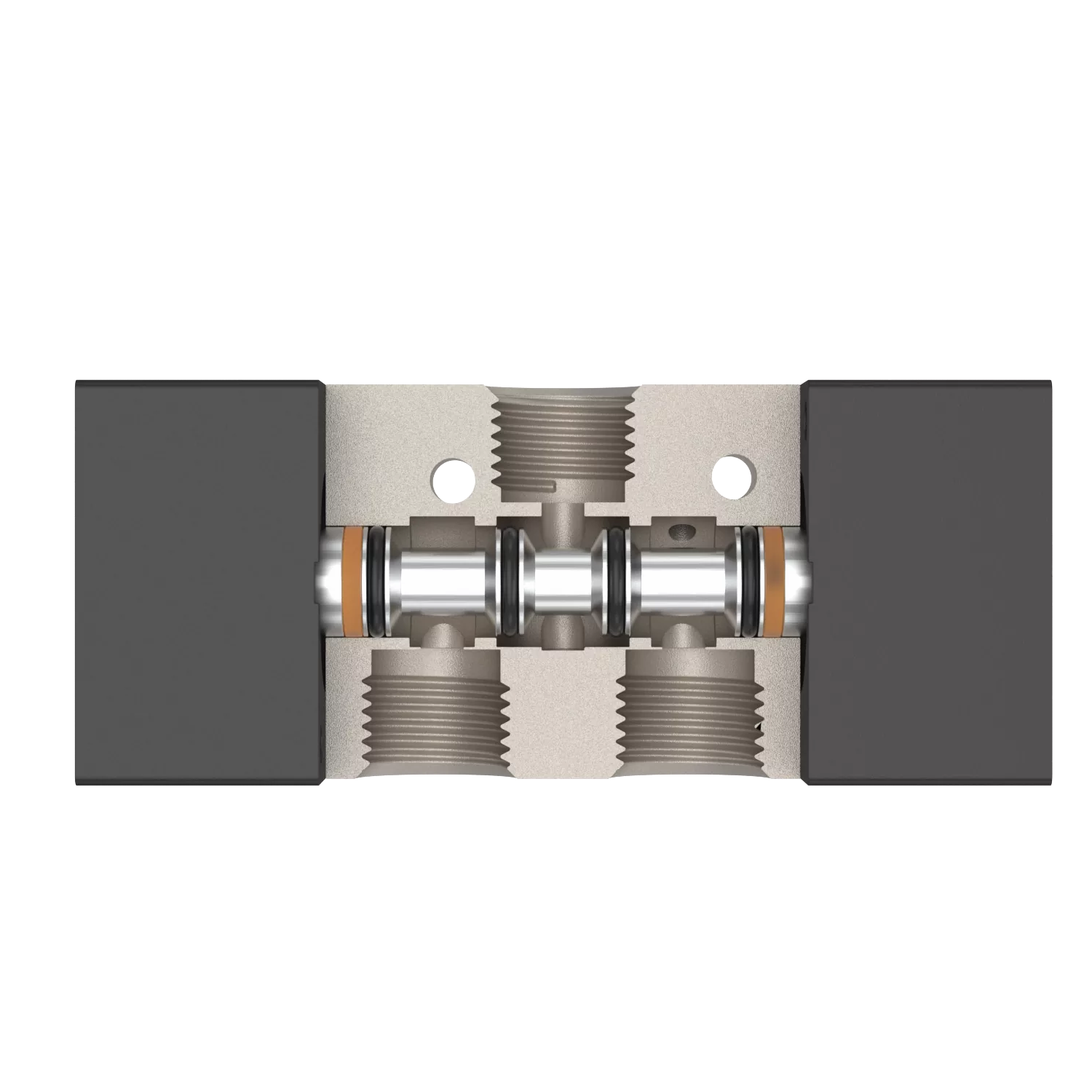

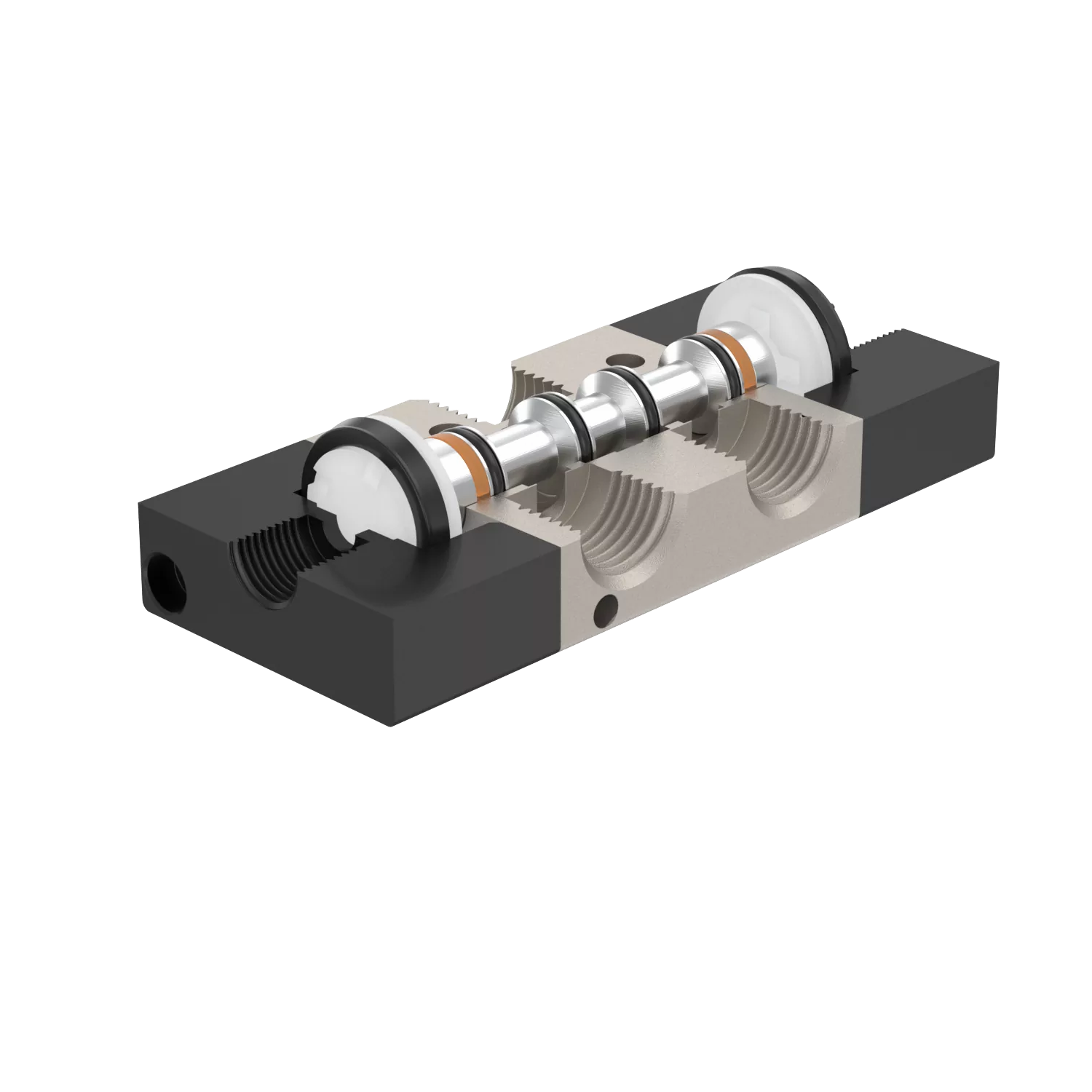

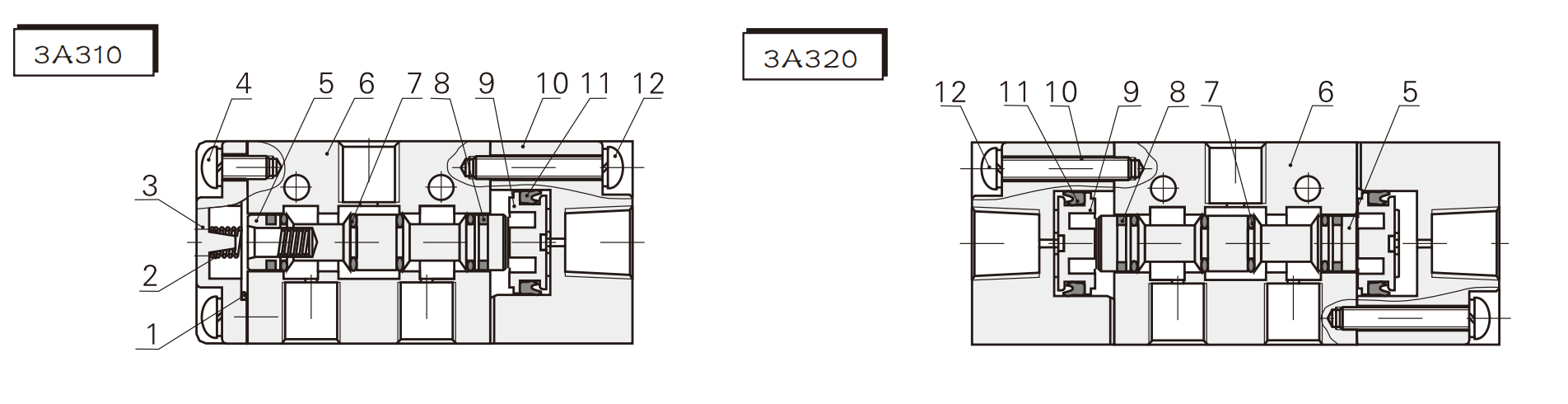

1. Cấu trúc kiểu pít-tông với hiệu suất bịt kín và đáp ứng tuyệt vời.
2. Điều khiển khí nén hai đầu có chức năng bộ nhớ.
3. Các lỗ bên trong được xử lý bằng kỹ thuật đặc biệt, dẫn đến lực cản ma sát thấp, áp suất khởi động thấp và tuổi thọ kéo dài.
4. Không cần bôi trơn bằng dầu.
5. Dễ dàng lắp đặt với nhiều vị trí lắp đặt.
6. Có thể tích hợp với cụm van tấm đế, tiết kiệm không gian lắp đặt.
|
môi trường làm việc |
Không khí (được lọc qua bộ lọc trên 40μm) |
|
Hoạt động |
kiểm soát không khí bên ngoài |
|
bôi trơn |
không cần thiết |
|
Phạm vi áp suất làm việc MPa(psi) |
0,15∼0,8(21~114) |
|
Đảm bảo khả năng chịu áp lực |
1,5MPa (215psi) |
|
Nhiệt độ làm việc ° C |
-20∼70 |
|
Tần số hoạt động tối đa |
5 lần/giây |
|
Chất liệu thân máy |
hợp kim nhôm |
|
người mẫu |
Đường kính cổng |
số lượng vị trí |
Diện tích mặt cắt hiệu dụng mm2 (giá trị CV) |
|
3A110-M5 |
M5 |
Hai vị trí ba chiều |
5,5(0,3) |
|
3A120-M5 |
M5 |
Hai vị trí ba chiều |
5,5(0,3) |
|
3A110-06 |
G1/8 |
Hai vị trí ba chiều |
12.0(0.67) |
|

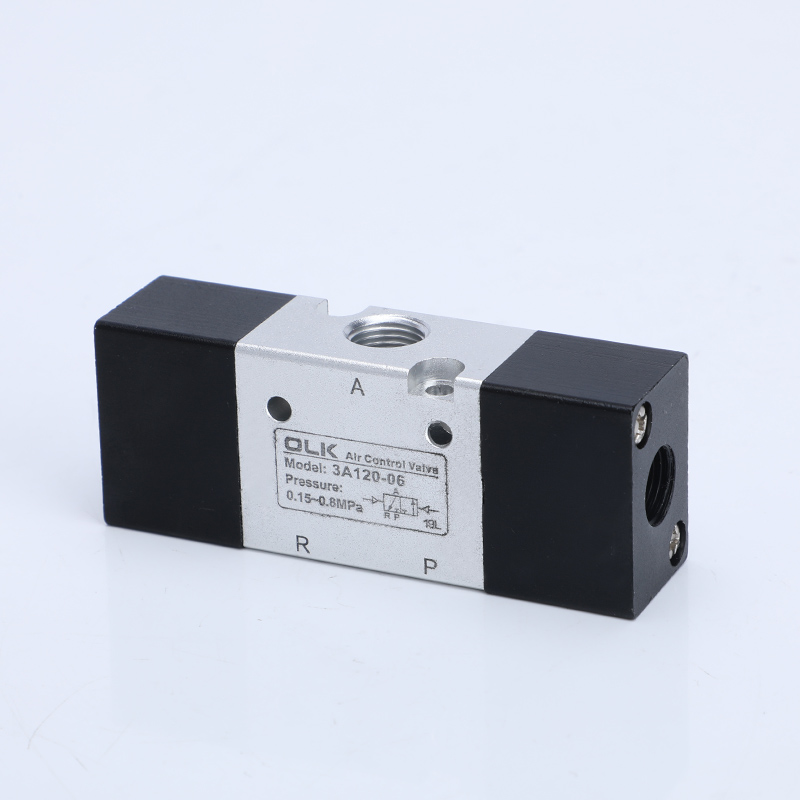

3A120-06 |
G1/8 |
Hai vị trí ba chiều |
12.0(0.67) |
|
3A210-06 |
G1/8 |
Hai vị trí ba chiều |
14.0(0.7) |
|
3A220-06 |
G1/8 |
Hai vị trí ba chiều |
14.0(0.7) |
|
3A210-08 |
G1/4 |
Hai vị trí ba chiều |
16.0(0.89) |
|

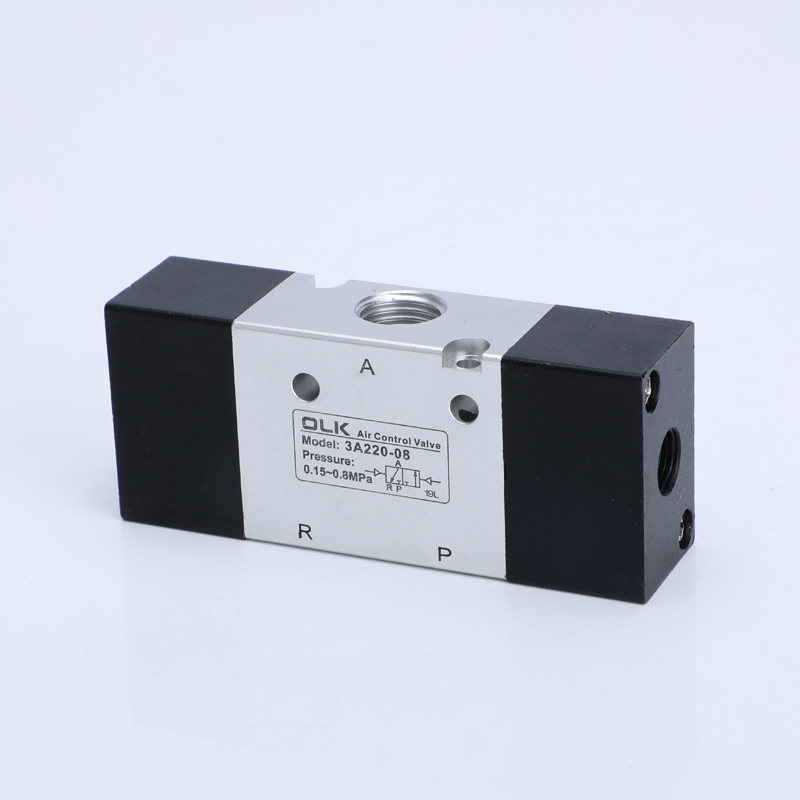

3A220-08 |
G1/4 |
Hai vị trí ba chiều |
16.0(0.89) |
|
3A310-08 |
G1/4 |
Hai vị trí ba chiều |
25.0(1.39) |
|
3A320-08 |
G1/4 |
Hai vị trí ba chiều |
25.0(1.39) |
|

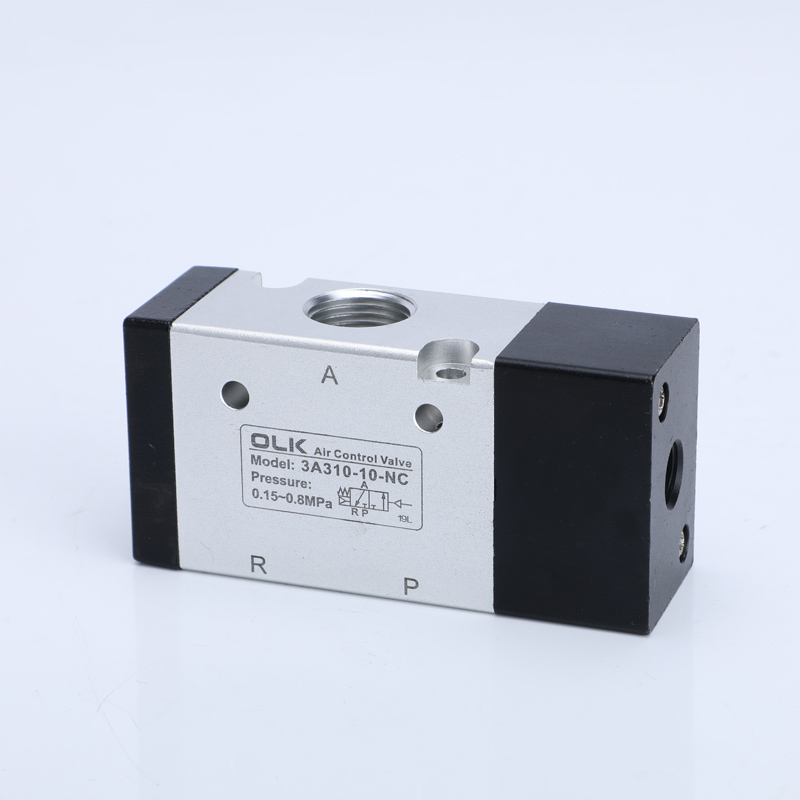

3A310-10 |
G3/8 |
Hai vị trí ba chiều |
30.0(1.67) |
|
3A320-10 |
G3/8 |
Hai vị trí ba chiều |
30.0(1.67) |
|

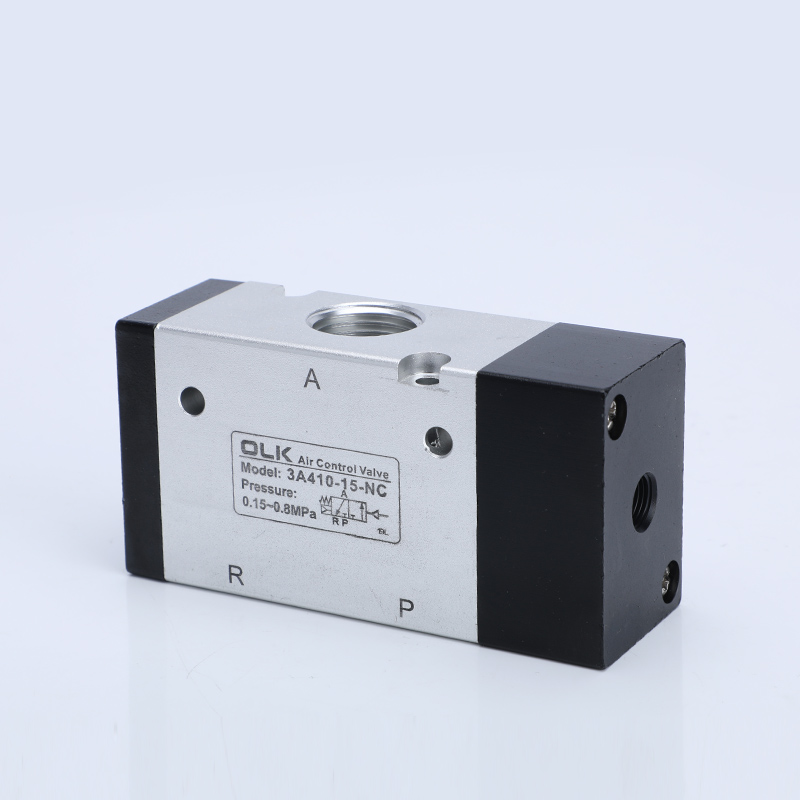

3A410-15 |
G1/2 |
Hai vị trí ba chiều |
50,0(2,79) |
|
3A420-15 |
G1/2 |
Hai vị trí ba chiều |
50,0(2,79) |
