Dòng van định hướng điện từ năm chiều hai vị trí bán hàng trực tiếp Ouleikai (OLK) 4M sử dụng điều khiển do phi công vận hành, có tốc độ phản hồi nhanh và vận hành đáng tin cậy, thích hợp để điều khiển xi lanh tác động kép. Cuộn dây có logo ED, cho phép cung cấp năng lượng liên tục trong thời gian dài. Van điện từ hai đầu hai vị trí có chức năng ghi nhớ. Thân van dày lên trải qua quá trình oxy hóa cứng để tăng cường độ cứng bề mặt. Trước khi sử dụng, vui lòng kiểm tra van và đường ống để đảm bảo chúng còn nguyên vẹn và không bị rò rỉ để tránh ảnh hưởng đến hoạt động bình thường của van.
Van định hướng điện từ dòng 4M là một biến thể của van điện từ 4V, có nguyên lý chức năng tương tự như 4V. Dựa trên các yêu cầu lắp đặt khác nhau, van dòng 4M đã sửa đổi một số giao diện và kích thước lỗ lắp. Công ty Ouleikai (OLK) cung cấp nhiều thông số kỹ thuật và mẫu mã khác nhau để đáp ứng các nhu cầu khác nhau của khách hàng, cung cấp các dịch vụ có thể tùy chỉnh.

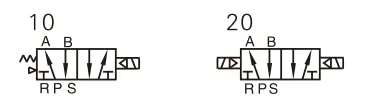

BIỂU TƯỢNG:
| Mã lệnh |
|||||
| 4M: | 3 | 10 | 10 | A |
|
| Van điện từ 5 chiều 4M:2 vị trí (NAMRU) |
MÃ SỐ | Loại van |
KÍCH THƯỚC CẢNG |
Điện áp |
Phương pháp nối dây |
|
|
DÒNG 1:100 |
10: Điều khiển van điện từ đơn 5/2 chiều |
M5:M5 | Đ: AC220V | Trống: CỦA BẠN |
|
|
DÒNG 2:200 |
20: Điều khiển van điện từ đôi 5/2 chiều |
06:G1/8 | B:DC24V | L:Dòng |
|
|
DÒNG 3:300 |
|
08:G1/4 | C:AC110V |
|
|
|
|
|
10:G3/8 | Đ:AC24V |
|
|
|
|
|
|
F:DC12V |
|
Tính năng sản phẩm:
1. Cơ cấu vận hành thí điểm nội bộ.
2. Cấu trúc kiểu pít-tông, có khả năng bịt kín tuyệt vời và phản ứng nhạy.
3. Van điện từ hai đầu hai vị trí có chức năng bộ nhớ.
4. Van điện từ hai đầu hai vị trí có tính năng bộ nhớ.
5. Các lỗ bên trong được xử lý bằng kỹ thuật đặc biệt, dẫn đến lực cản ma sát tối thiểu, áp suất không khí khởi động thấp và tuổi thọ kéo dài.
6. Hoạt động không cần bôi trơn.
7. Gắn tấm bên, cho phép kết nối trực tiếp với các bộ phận dẫn động.
8. Được trang bị thiết bị thủ công để cài đặt và gỡ lỗi thuận tiện.
9. Các mức điện áp tiêu chuẩn khác nhau có sẵn để lựa chọn.
|
môi trường làm việc |
Không khí (được lọc qua bộ lọc trên 40μm) |
|
Hoạt động |
Loại thí điểm |
|
số lượng vị trí |
2 vị trí 5 chiều |
|
bôi trơn |
không cần thiết |
|
Phạm vi áp suất làm việc MPa(psi) |
0,15∼0,8(21~114) |
|
Đảm bảo khả năng chịu áp lực |
1,5MPa (215psi) |
|
Nhiệt độ làm việc °C |
-20∼70 |
|
Chất liệu thân máy |
hợp kim nhôm |
|
Điện áp tiêu chuẩn |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Sử dụng dải điện áp |
AC:±15％DC:±10％ |
|
điện năng tiêu thụ |
AC: 6VA DC: 4,8W |
|
mức độ bảo vệ |
IP65 (DIN40050) |
|
cấp chịu nhiệt |
Lớp B |
|
Kiểu kết nối |
Loại ổ cắm DIN, loại ổ cắm |
|
Thời gian kích thích |
0,05 giây hoặc ít hơn |
|
người mẫu |
Đường kính cổng |
Tần số hoạt động MAX |
Diện tích mặt cắt dòng chảy mm2 (giá trị CV) |
|
4M210-06 |
Lượng tiêu thụ=G1/8 |
5 lần/giây |
14.0(0.78) |
|
4M220-06 |
Lượng tiêu thụ=G1/8 |
5 lần/giây |
14.0(0.78) |
|
4M210-08 |
Lượng nạp = G1/4 Xả = G1/8 |
5 lần/giây |
16.0(0.89) |
|
4M220-08 |
Lượng nạp = G1/4 Xả = G1/8 |
5 lần/giây |
16.0(0.89) |
|
4M310-08 |
Lượng hút=G3/8 Xả=G1/4 |
4/giây |
25.0(1.40) |
|
4M320-08 |
Lượng hút=G3/8 Xả=G1/4 |
4/giây |
25.0(1.40) |
|

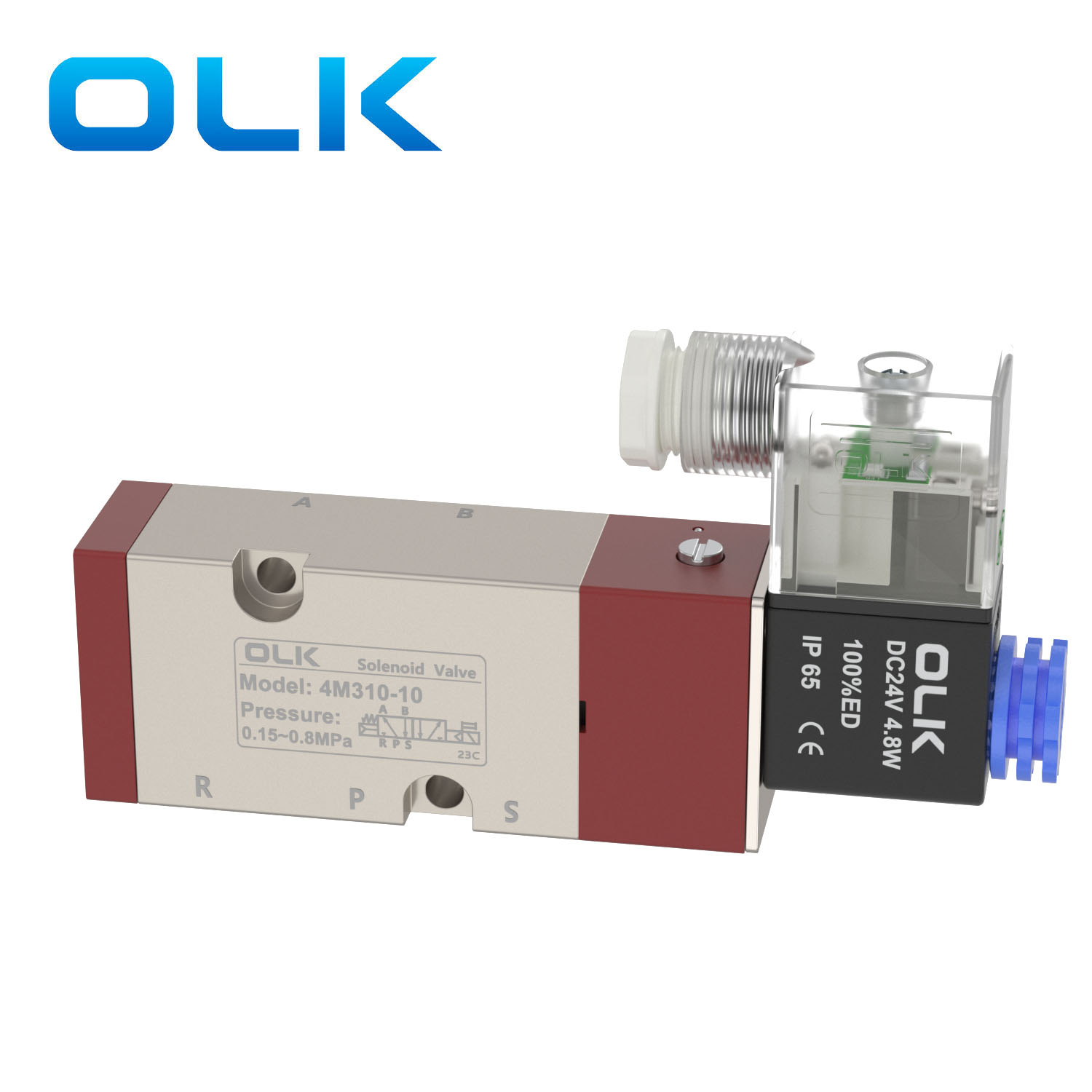

4M310-10 |
Lượng tiêu thụ=G1/4 |
4/giây |
30(1,68) |
|
4M320-10 |
Lượng tiêu thụ=G1/4 |
4/giây |
30(1,68) |
