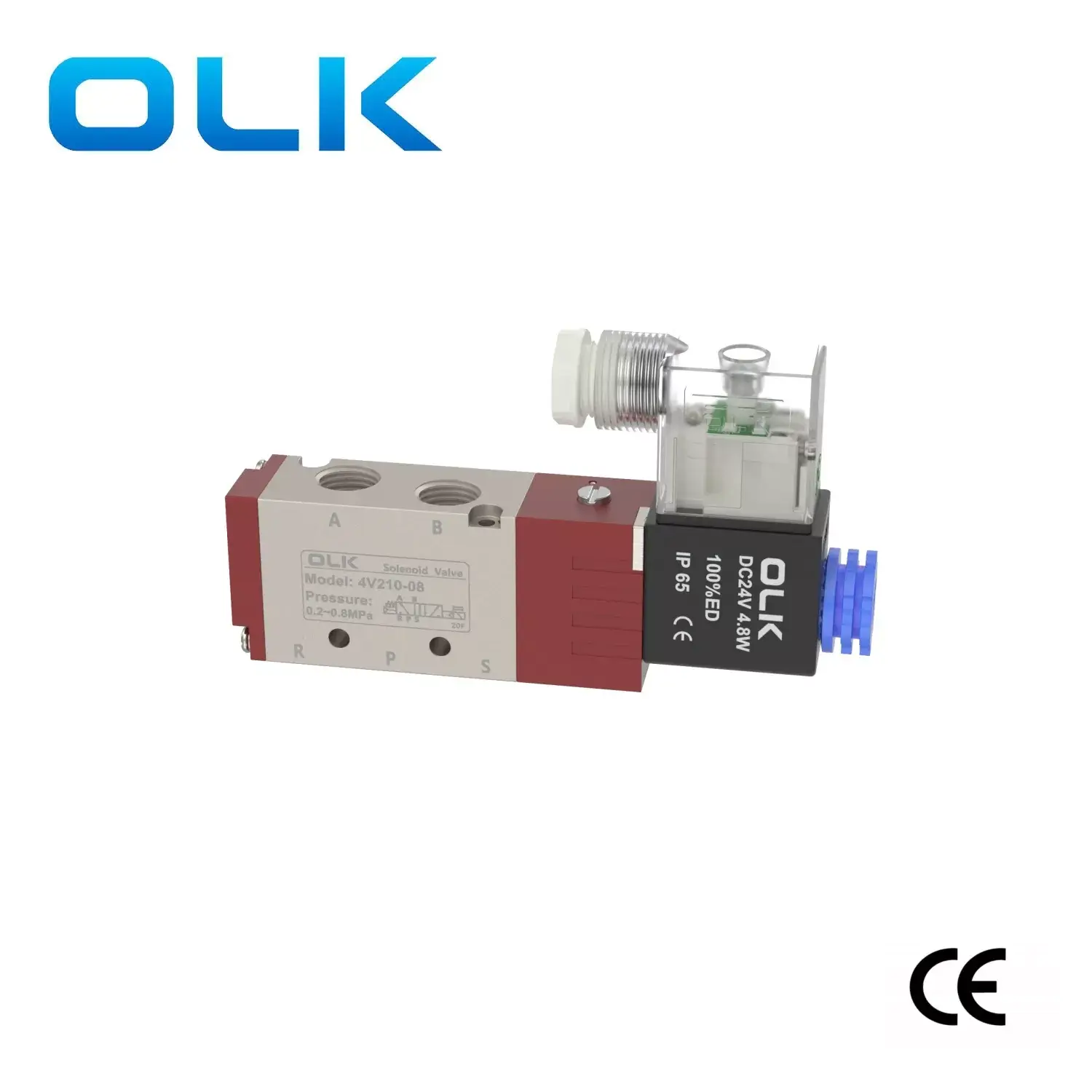

Van điện từ series 4V Van điện từ 5 cách là một van định hướng chất lỏng phù hợp với không khí như môi trường làm việc.
Cơ thể van điện từ sê-ri 5 chiều được làm bằng hợp kim nhôm và kết hợp các vật liệu chất lượng cao như đầu thí điểm chống bụi loại A, các thành phần niêm phong Mitsubishi và dầu bôi trơn không đóng băng. Nó có thể duy trì chức năng của nó trong môi trường làm việc khắc nghiệt. Van này đã trải qua thử nghiệm tuân thủ EMC và LVD nghiêm ngặt và có được chứng nhận CE, đáp ứng các tiêu chuẩn chất lượng và an toàn cao nhất.
Sản phẩm chấp nhận màu sắc xuất hiện tùy chỉnh, cho phép người dùng nhanh chóng xác định sản phẩm trong môi trường hệ thống tích hợp phức tạp.
Các giao diện tiêu chuẩn cho các van điện từ loạt 4V là M5, G1/8, G1/4, G3/8, G1/2, có sẵn trong các bộ tích hợp để dễ dàng cài đặt. Có nhiều tùy chọn để vận hành điện áp, tùy thuộc vào kịch bản ứng dụng cụ thể, để chọn công suất điện áp thích hợp.
Các van điện từ sê -ri 4V ouleikai (OLK) được sử dụng rộng rãi trong các kịch bản công nghiệp khác nhau như tự động hóa bao bì, máy móc y tế, thiết bị dệt, cung cấp các giải pháp đáng tin cậy cho dây chuyền sản xuất của bạn.
BIỂU TƯỢNG:
| 4V | 2 | 10 | 08 | AC110V | Ex-p |
| NGƯỜI MẪU | MÃ SỐ | Loại van | Kích thước cổng | Điện áp | Phương pháp nối dây |
| 4V: 2 Vị trí 5 Way /2 Vị trí 5 Way Van điện từ | 1: 100 Series | 10: Van điện từ đơn 5/2 cách | M5: M5x0.8 | A: AC22C | Trống: của bạn |
|
|
2: 200 Series | 20: Van điện từ kép 5/2 cách | 06: G1/8 | B: DC24V | I: dòng |
|
|
Sê -ri 3: 300 | 30C: Trung tâm đóng cửa điện từ kép 5/3 | 08: G1/4 | C: AC110V |
|
|
|
4: 400 seires | 30E: Trung tâm xả hai điện từ 5/3 | 10: G3/8 | E: AC24V |
|
|
|
|
30p: Trung tâm áp suất gấp đôi điện từ 5/3 | 15: G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Tính năng sản phẩm:
1. Chế độ thí điểm: Các tùy chọn bên ngoài và bên trong có sẵn;

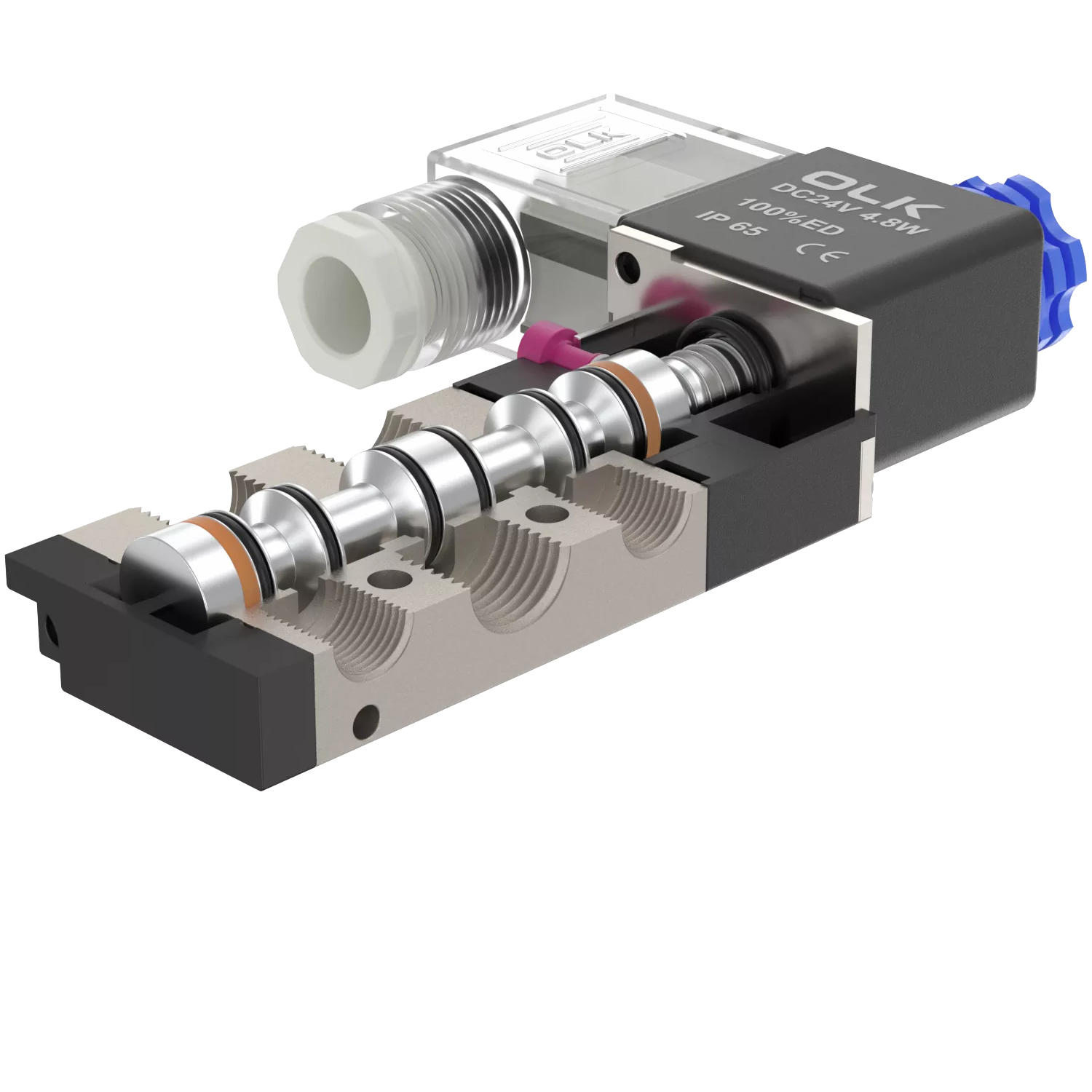

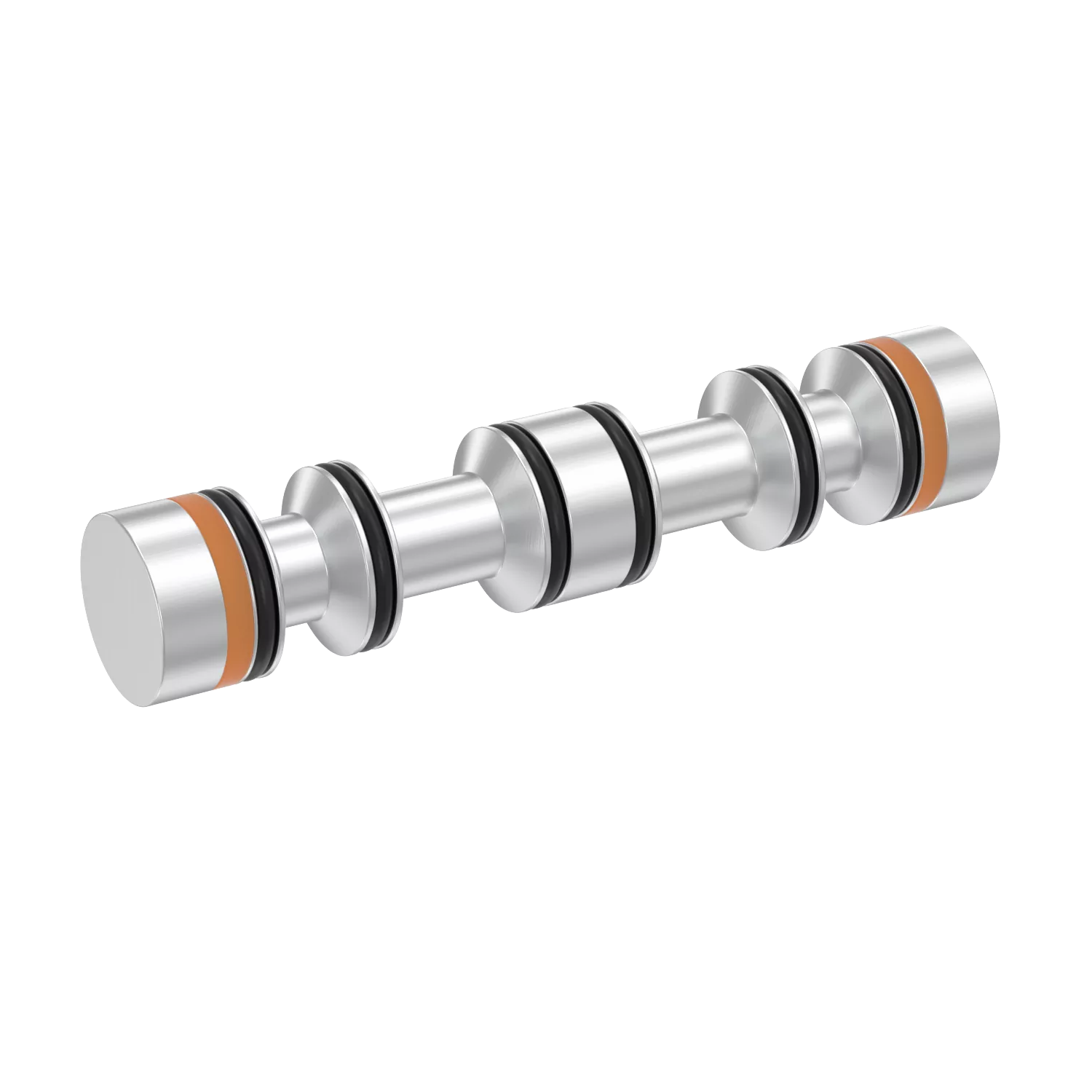

2 .. Cấu trúc kiểu piston, niêm phong tuyệt vời, phản ứng nhạy cảm ；
3. Van điện từ vị trí thứ ba cung cấp ba chức năng trung tâm để lựa chọn:
4. Van điện từ hai vị trí hai đầu có chức năng bộ nhớ;
5. Các lỗ bên trong được xử lý với các kỹ thuật đặc biệt, khả năng chống ma sát thấp, áp lực khởi động thấp, tuổi thọ dài;
6. Không cần bôi trơn dầu;

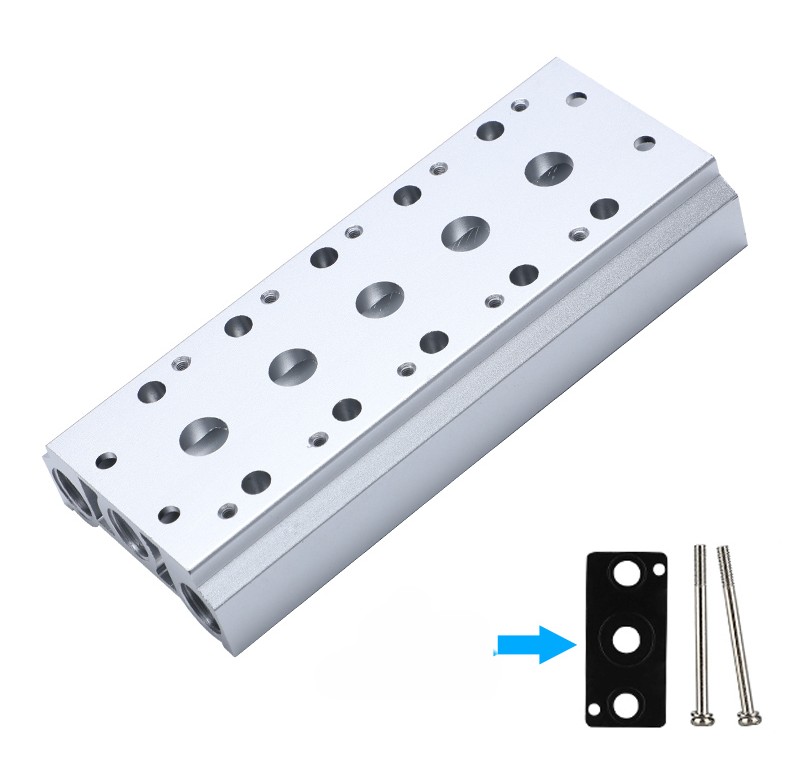

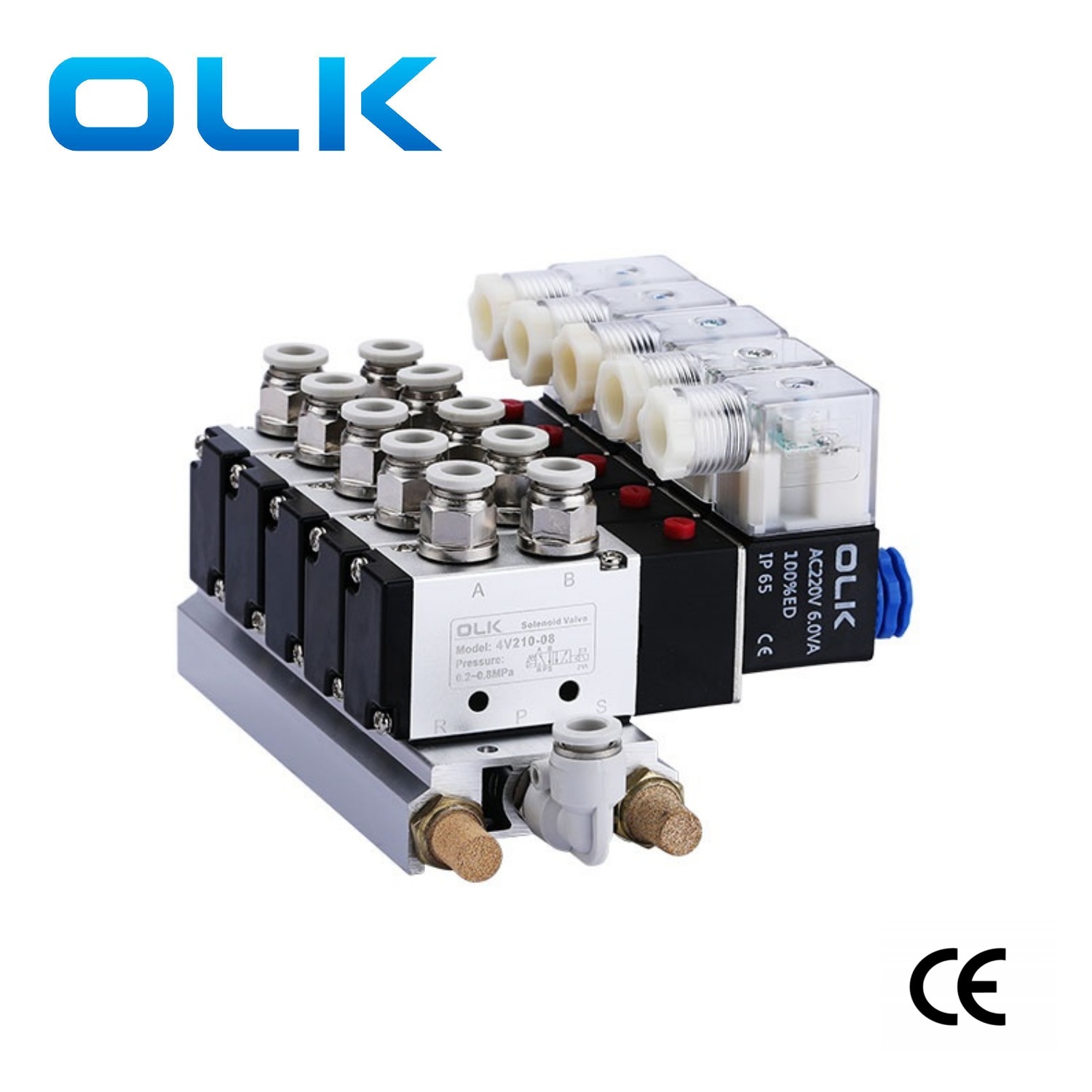

7. Có thể tích hợp với lắp ráp van cơ sở, lưu không gian cài đặt;
8. Được trang bị thiết bị thủ công để dễ dàng cài đặt và gỡ lỗi;
9. Nhiều mức điện áp tiêu chuẩn có sẵn để lựa chọn.
|
phương tiện làm việc |
Không khí (được lọc qua bộ lọc trên 40μm) |
|
Hoạt động |
Loại thí điểm |
|
bôi trơn |
không cần thiết |
|
Phạm vi áp suất làm việc MPA (PSI) |
0,15∼0,8 (21 ~ 114) |
|
Đảm bảo kháng áp suất |
1.5MPa (215psi) |
|
Nhiệt độ làm việc ° C. |
-20∼70 |
|
Body material |
Hợp kim nhôm |
|
Điện áp tiêu chuẩn |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Sử dụng phạm vi điện áp |
AC: ± 15 ％ DC: ± 10 ％ |
|
Tiêu thụ năng lượng |
AC: 3VA DC: 3W |
|
cấp độ bảo vệ |
IP65 (DIN40050) |
|
Lớp kháng nhiệt |
Lớp b |
|
Loại kết nối |
Loại ổ cắm DIN, loại ổ cắm |
|
Thời gian kích thích |
5 lần/giây |
|
người mẫu |
Đường kính cổng |
Số vị trí |
tần số hoạt động cao nhất |
Khu vực cắt ngang hiệu quả MM² (giá trị CV) |
|
4v110-m5 |
Nạp = đầu ra = m5 |
2 Vị trí 5 cách |
5 lần/giây |
5,5 (0,31) |
|
4v120-m5 |
Nạp = đầu ra = m5 |
2 Vị trí 5 cách |
5 lần/giây |
5,5 (0,31) |
|
4V130C-M5 |
Nạp = đầu ra = m5 |
Ba vị trí năm chiều |
3 lần/giây |
5.0 (0,28) |
|
4V130E-M5 |
Nạp = đầu ra = m5 |
Ba vị trí năm chiều |
3 lần/giây |
5.0 (0,28) |
|
4V130P-M5 |
Nạp = đầu ra = m5 |
Ba vị trí năm chiều |
3 lần/giây |
5.0 (0,28) |
|
4V110-06 |
Nạp = đầu ra = g1/8 |
2 Vị trí 5 cách |
5 lần/giây |
12.0 (0,67) |
|
4V120-06 |
Nạp = đầu ra = g1/8 |
2 Vị trí 5 cách |
5 lần/giây |
12.0 (0,67) |
|
4V130C-06 |
Nạp = đầu ra = g1/8 |
Ba vị trí năm chiều |
3 lần/giây |
9.0 (0,50) |
|
4V130E-06 |
Nạp = đầu ra = g1/8 |
Ba vị trí năm chiều |
3 lần/giây |
9.0 (0,50) |
|
4V130P-06 |
Nạp = đầu ra = g1/8 |
Ba vị trí năm chiều |
3 lần/giây |
9.0 (0,50) |
|
4V210-06 |
Nạp = đầu ra = g1/8 |
2 Vị trí 5 cách |
5 lần/giây |
14.0 (0,78) |
|
4V220-06 |
Nạp = đầu ra = g1/8 |
2 Vị trí 5 cách |
5 lần/giây |
14.0 (0,78) |
|
4V230C-06 |
Nạp = đầu ra = g1/8 |
Ba vị trí năm chiều |
3 lần/giây |
12.0 (0,67) |
|
4V230E-06 |
Nạp = đầu ra = g1/8 |
Ba vị trí năm chiều |
3 lần/giây |
12.0 (0,67) |
|
4V230P-06 |
Nạp = đầu ra = g1/8 |
Ba vị trí năm chiều |
3 lần/giây |
12.0 (0,67) |
|
4V210-08 |
Đầu vào = Outlet = G1/4 xả = G1/8 |
2 Vị trí 5 cách |
5 lần/giây |
16.0 (0,89) |
|
4V220-08 |
Đầu vào = Outlet = G1/4 xả = G1/8 |
2 Vị trí 5 cách |
5 lần/giây |
16.0 (0,89) |
|
4V230C-08 |
Đầu vào = Outlet = G1/4 xả = G1/8 |
Ba vị trí năm chiều |
3 lần/giây |
12.0 (0,67) |
|
4V230E-08 |
Đầu vào = Outlet = G1/4 xả = G1/8 |
Ba vị trí năm chiều |
3 lần/giây |
12.0 (0,67) |
|
4V230P-08 |
Đầu vào = Outlet = G1/4 xả = G1/8 |
Ba vị trí năm chiều |
3 lần/giây |
12.0 (0,67) |
|
4V310-08 |
Nạp = đầu ra = g1/4 |
2 Vị trí 5 cách |
4/giây |
25.0 (1.40) |
|
4V320-08 |
Nạp = đầu ra = g1/4 |
2 Vị trí 5 cách |
4/giây |
25.0 (1.40) |
|
4V330C-08 |
Đầu vào = đầu ra = ống xả G3/8 = g1/4 |
Ba vị trí năm chiều |
3 lần/giây |
18.0 (1.00) |
|
4V330E-08 |
Đầu vào = đầu ra = ống xả G3/8 = g1/4 |
Ba vị trí năm chiều |
3 lần/giây |
18.0 (1.00) |
|
4V330P-08 |
Đầu vào = đầu ra = ống xả G3/8 = g1/4 |
Ba vị trí năm chiều |
3 lần/giây |
18.0 (1.00) |
|
4V310-10 |
Nạp = đầu ra = g1/4 |
2 Vị trí 5 cách |
4/giây |
30 (1.68) |
|
4v320-10 |
Nạp = đầu ra = g1/4 |
2 Vị trí 5 cách |
4/giây |
30 (1.68) |
|
4V330C-10 |
Đầu vào = đầu ra = ống xả G3/8 = g1/4 |
Ba vị trí năm chiều |
3 lần/giây |
18.0 (1.00) |
|
4V330E-10 |
Đầu vào = đầu ra = ống xả G3/8 = g1/4 |
Ba vị trí năm chiều |
3 lần/giây |
18.0 (1.00) |
|
4V330P-10 |
Đầu vào = đầu ra = ống xả G3/8 = g1/4 |
Ba vị trí năm chiều |
3 lần/giây |
18.0 (1.00) |
|
4V410-15 |
Nạp = đầu ra = g1/2 |
2 Vị trí 5 cách |
3 lần/giây |
50.0 (2,79) |
|
4V420-15 |
Nạp = đầu ra = g1/2 |
2 Vị trí 5 cách |
3 lần/giây |
50.0 (2,79) |
|
4V430C-15 |
Nạp = đầu ra = g1/2 |
Ba vị trí năm chiều |
3 lần/giây |
30 (1.68) |
|
4V430E-15 |
Nạp = đầu ra = g1/2 |
Ba vị trí năm chiều |
3 lần/giây |
30 (1.68) |
|
4V430P-15 |
Nạp = đầu ra = g1/2 |
Ba vị trí năm chiều |
3 lần/giây |
30 (1.68) |
Câu hỏi thường gặp:
1. Tần số của van điện từ 4V nhanh như thế nào?
Tần số hành động tối đa 5 lần/giây.
2. Van điện từ 4V có thể được cung cấp năng lượng trong một thời gian dài không?

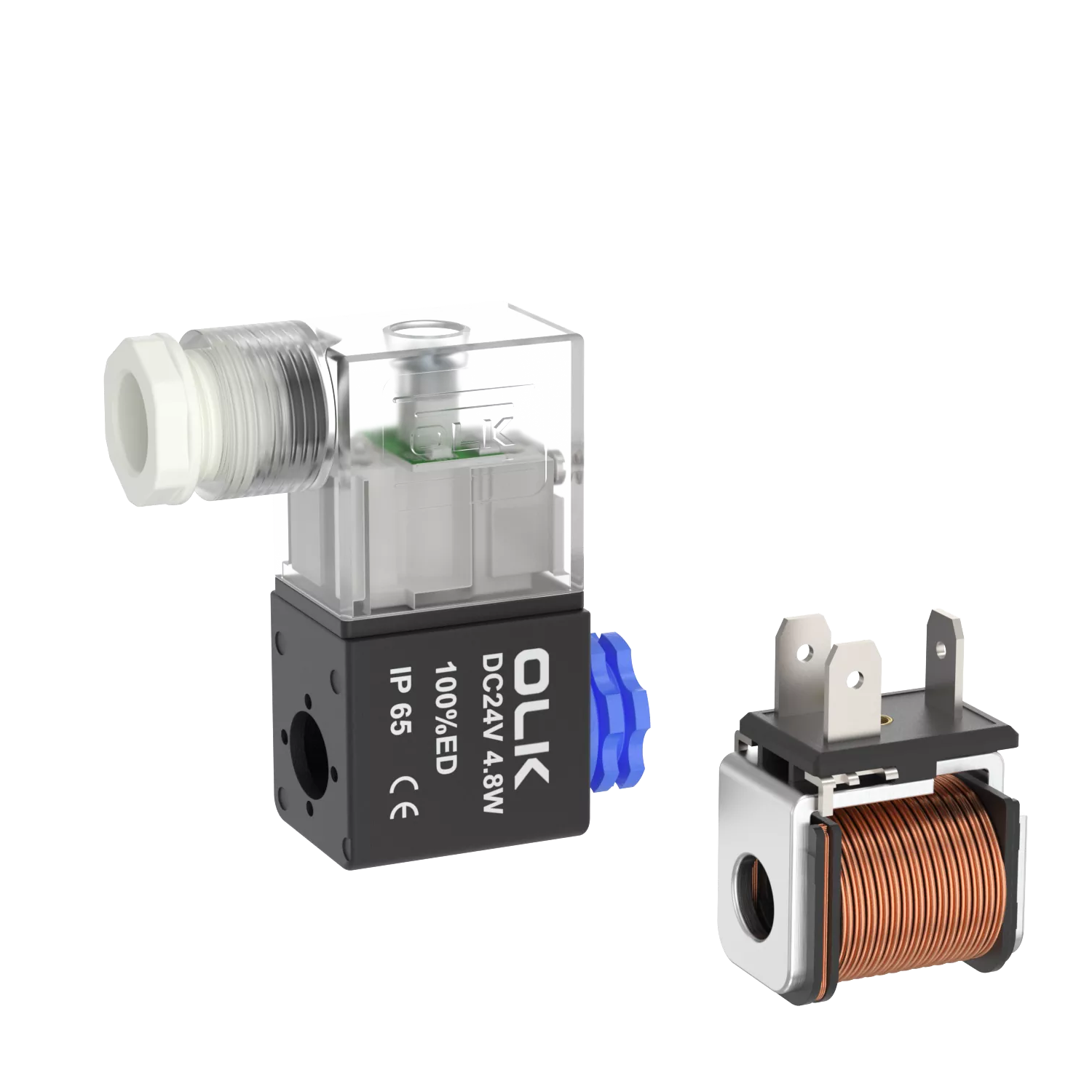

Vâng, cuộn dây của chúng tôi là 100% ED.
3. Làm thế nào để cải thiện tuổi thọ của van điện từ 4V?
Thiết bị phân tách nước được đề xuất để lọc độ ẩm và tạp chất trong không khí
4 cuộn dây điện từ sẽ chặn ống khí hoặc giao diện khớp?
Nó sẽ không xảy ra vì cuộn dây có thể được điều chỉnh bằng cách tháo đai ốc cuộn dây
5. Sự khác biệt giữa điện áp AC và DC?
DC là dòng điện trực tiếp, AC đang xen kẽ dòng điện. Nói chung, điện gia đình là AC220V
