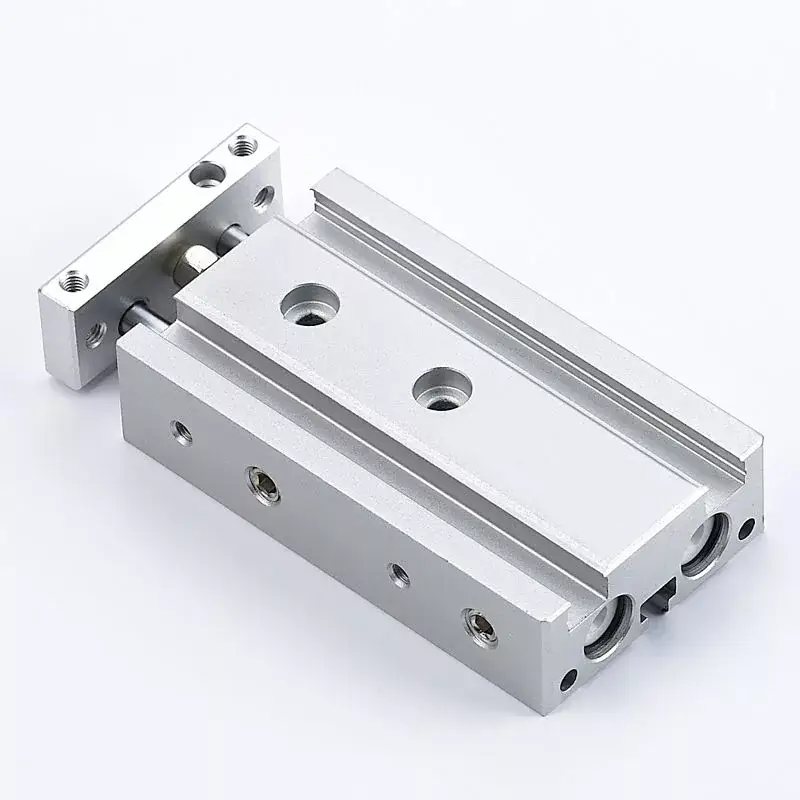

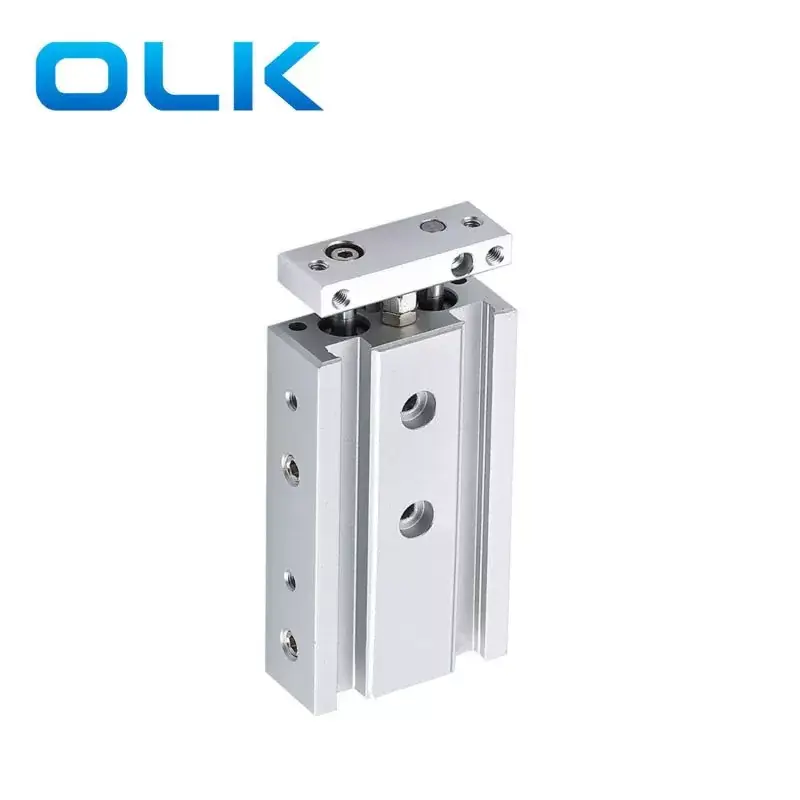

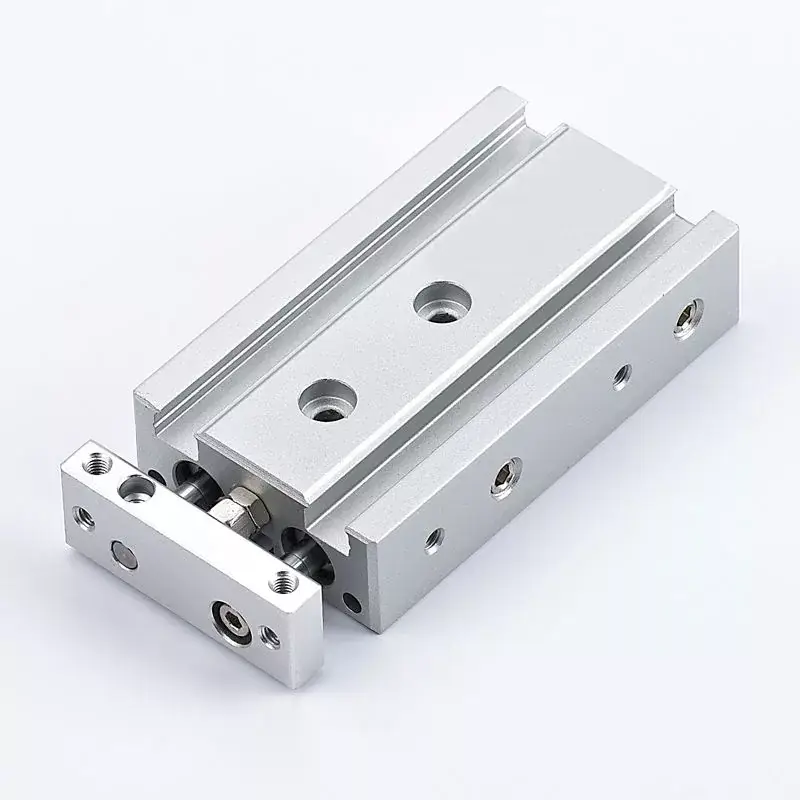

Sê -ri CXS OULEIKAI (OLK) CXS Dual Rods có hướng dẫn cung cấp hai lần lực đầu ra, có cấu hình mỏng để dễ dàng cài đặt và cung cấp sự ổn định và khả năng chống uốn cao hơn, lý tưởng cho các ứng dụng yêu cầu định vị chính xác và hỗ trợ mạnh mẽ. Với các thiết bị hướng dẫn có độ chính xác cao tích hợp, các xi lanh này đảm bảo hoạt động trơn tru và giảm tác động của tải trọng bên đối với xi lanh. Quá trình hấp dẫn của thanh piston đảm bảo độ kín, hỗ trợ hoạt động tần số cao mà không ăn mòn hoặc sấy khô, đảm bảo tuổi thọ lâu dài ngay cả trong môi trường nhiệt độ cao.
Vòng giữ chất lượng cao ở cả hai đầu cung cấp niêm phong tuyệt vời, trong khi các thanh pít-tông kép CXS có được cơ thể có nhiều lỗ lắp để lắp đặt dễ dàng ở nhiều góc độ khác nhau. Biểu mẫu sửa chữa nhúng tiết kiệm không gian cài đặt và cung cấp cài đặt nhanh chóng và thuận tiện. Thanh piston, được làm bằng hợp kim cường độ cao, trải qua quá trình xử lý chính xác và mạ crôm cho độ bền và khả năng chống ăn mòn. Mặt trước xi lanh được trang bị một miếng đệm va chạm để điều chỉnh đột quỵ và hấp thụ sốc, kéo dài tuổi thọ dịch vụ.
|
Mã đặt hàng: |
|||||||
|
CXS |
M |
20 |
__ |
100 |
__ |
Z73 |
|
|
Xi lanh sê -ri CXS |
Loại mang |
Kích thước lỗ |
Stoke |
Mô hình chuyển đổi từ tính |
Số lượng công tắc từ tính |
||
|
M: Vòng bi trượt |
trống: không có công tắc từ tính |
||||||
|
L: Vòng bi |
|
Đường kính lỗ khoan (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
|
Phương tiện làm việc |
Không khí |
|||||
|
Chế độ hành động |
Hành động kép |
|||||
|
Áp suất hoạt động tối đa |
0,7MPa |
|||||
|
Áp lực hoạt động tối thiểu |
0,15MPa |
0,1MPa |
0,05MPa |
|||
|
Nhiệt độ hoạt động |
-10 ° C đến 60 ° C (không đóng băng) |
|||||
|
Tốc độ hoạt động |
30-300mm/s |
30-800mm/s |
30-700mm/s |
30-600mm/s |
||
|
Phạm vi điều chỉnh đột quỵ |
0 ~ 5 mm |
|||||
|
Kích thước cổng |
M5 × 0,8 |
1/8. |
||||
|
Loại mang |
Vòng bi trượt, ống lót bóng |
|||||
Ứng dụng
1. Các dây chuyền lắp ráp tự động được sử dụng để đẩy, kẹp hoặc định vị phôi để đảm bảo độ chính xác và ổn định.
2. HỆ THỐNG PICK VÀ PICK: Cấu trúc thanh piston kép ngăn chặn hiệu quả xoay vòng và phù hợp cho các tình huống đòi hỏi độ chính xác vị trí cao
3. Máy đóng gói: Nhận ra sự đẩy, căn chỉnh hoặc đóng gói của vật liệu đóng gói.
