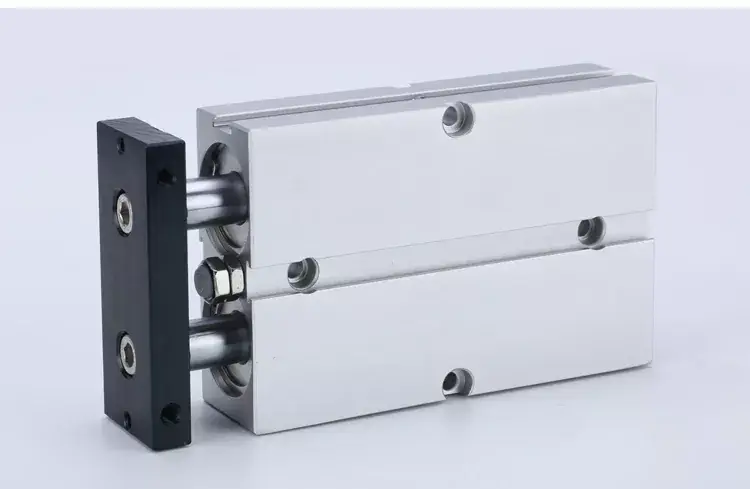

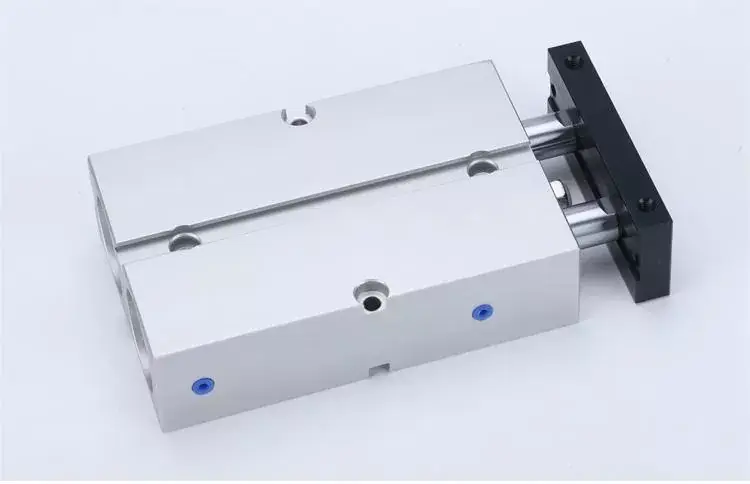

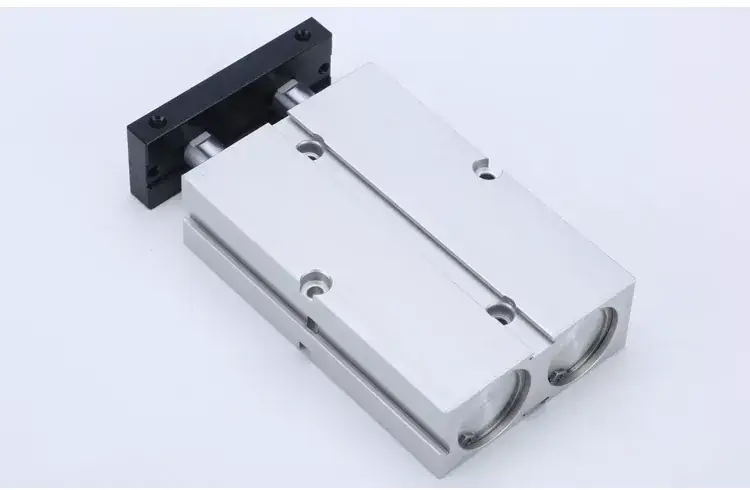

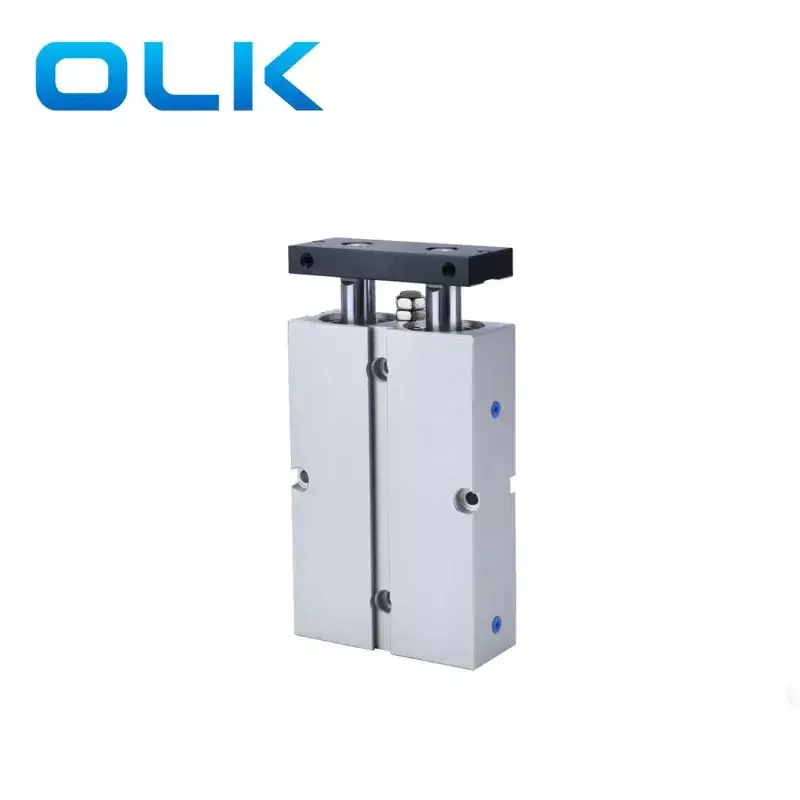

Nhà máy của chúng tôi chuyên sản xuất xi lanh trục kép TN Series. Chào mừng bạn đến với Mua xi lanh trục kép TN từ OLK. Mọi yêu cầu từ khách hàng đều được trả lời trong vòng 24 giờ. Xi lanh trục kép OULEIKAI (OLK) cho phép kiểm soát đồng thời nhiều trục, tạo điều kiện cho các đường chuyển động phức tạp và công việc hợp tác đa trục.
So với việc sử dụng nhiều xi lanh một trục riêng biệt, xi lanh trục kép TN, nhiều trục truyền động, với dạng lắp cơ thể tiết kiệm không gian nhỏ gọn hơn.
Các nhà cung cấp khí nén OLK với thiết kế tiên tiến và các thuật toán kiểm soát tối ưu hóa, nó đạt được việc sử dụng năng lượng hiệu quả và các hiệu ứng tiết kiệm năng lượng, giảm tiêu thụ năng lượng và chi phí vận hành.
Bảng cố định của xi lanh trục kép TN có các lỗ lắp ở ba mặt, tạo điều kiện cho tải đa vị trí. Nó đảm bảo điều khiển đồng bộ chính xác của nhiều trục, đảm bảo chuyển động đồng bộ của mỗi trục trong các đường chuyển động phức tạp.
1. Tuân thủ tiêu chuẩn của công ty.
2. Lắp đặt cơ thể nhúng để tiết kiệm không gian.
3. Sở hữu một số điện trở uốn và xoắn nhất định, có khả năng chịu được tải trọng bên.

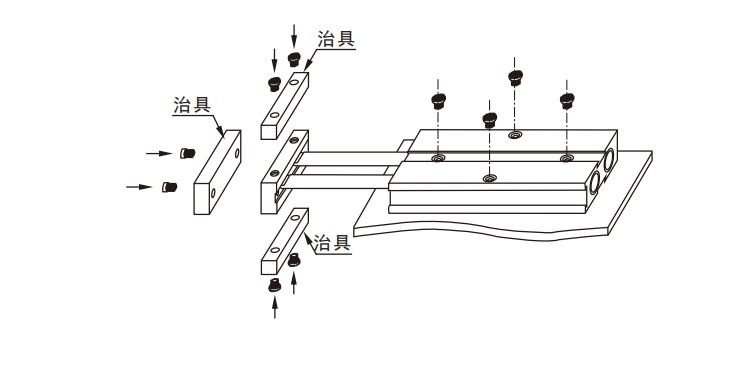

4. Gắn các lỗ trên ba mặt của tấm cố định tạo điều kiện cho việc gắn nhiều vị trí.
5. Điều chỉnh đệm va chạm phía trước trên cơ thể cho phép điều chỉnh đột quỵ xi lanh và giảm va chạm.
6. Loạt xi lanh này được trang bị tiêu chuẩn với các tệp đính kèm từ tính, với các tùy chọn không từ tính có sẵn.
|
Kích thước lỗ khoan (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Chế độ diễn xuất |
Hành động kép |
|||||
|
Phương tiện làm việc |
Không khí làm sạch |
|||||
|
Áp lực làm việc |
0,1-1.0 MPa (14-145psi) |
|||||
|
Áp lực bằng chứng |
1,5 MPa (215psi) |
|||||
|
Phạm vi nhiệt độ làm việc |
-20-70 |
|||||
|
Phạm vi tốc độ làm việc |
30-500 |
|||||
|
Chế độ đệm |
Đệm tai nạn |
|||||
|
Độ chính xác không đi bộ |
± 0,4 |
± 0,3 |
||||
|
Kích thước cổng |
M5 x 0,8 |
PT1/8 |
||||
Độ chính xác không xoay đề cập đến góc mà tấm cố định xi lanh có thể xoay khi xi lanh ở trạng thái rút lại hoàn toàn.
Các loại chủ đề tiếp quản có sẵn là NPT và G.
PS: Tất cả các xi lanh trục kép TN TN với nam châm.
Biểu tượng xi lanh trục kép TN Series: Biểu tượng:
|
Mã đặt hàng |
||||||||
|
TN |
- |
20 |
X |
50 |
- |
S |
- |
|
|
NGƯỜI MẪU |
|
Kích thước lỗ |
|
đột quỵ |
|
Nam châm |
|
Chủ đề |
|
TN: Xi lanh đôi (diễn xuất kép), sê -ri đầy đủ với nam châm |
|
|
|
|
|
S: Với nam châm |
|
Trống: Chủ đề PT |
|
|
|
|
|
|
|
|
|
T: Chủ đề NPT |
|
|
|
|
|
|
|
|
|
G: G Chủ đề |
Đặc điểm kỹ thuật tiêu chuẩn xi lanh trục kép TN:
|
Kích thước lỗ khoan (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Chế độ diễn xuất |
Hành động kép |
|||||
|
Phương tiện làm việc |
Không khí làm sạch |
|||||
|
Áp lực làm việc |
0,1-1.0 MPa (14-145psi) |
|||||
|
Áp lực bằng chứng |
1,5 MPa (215psi) |
|||||
|
Phạm vi nhiệt độ làm việc |
-20-70 |
|||||
|
Phạm vi tốc độ làm việc |
30-500 |
|||||
|
Chế độ đệm |
Đệm tai nạn |
|||||
|
Độ chính xác không đi bộ |
± 0,4 |
± 0,3 |
||||
|
Kích thước cổng |
M5 x 0,8 |
PT1/8 |
|
|||
Độ chính xác không xoay đề cập đến góc mà tấm cố định xi lanh có thể xoay khi xi lanh ở trạng thái rút lại hoàn toàn.
Các loại chủ đề tiếp quản có sẵn là NPT và G.
PS: ALLTN Sê -ri xi lanh trục kép với nam châm.
|
Bore (mm) |
Đường kính thanh piston (mm) |
Loại diễn xuất |
Khu vực hiệu quả (mm²) |
Áp suất không khí (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Hành động kép |
Đẩy mặt |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Đẩy mặt |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Hành động kép |
Đẩy mặt |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Đẩy mặt |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Hành động kép |
Đẩy mặt |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Đẩy mặt |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Hành động kép |
Đẩy mặt |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Đẩy mặt |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Hành động kép |
Đẩy mặt |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Đẩy mặt |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Hành động kép |
Đẩy mặt |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Đẩy mặt |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
