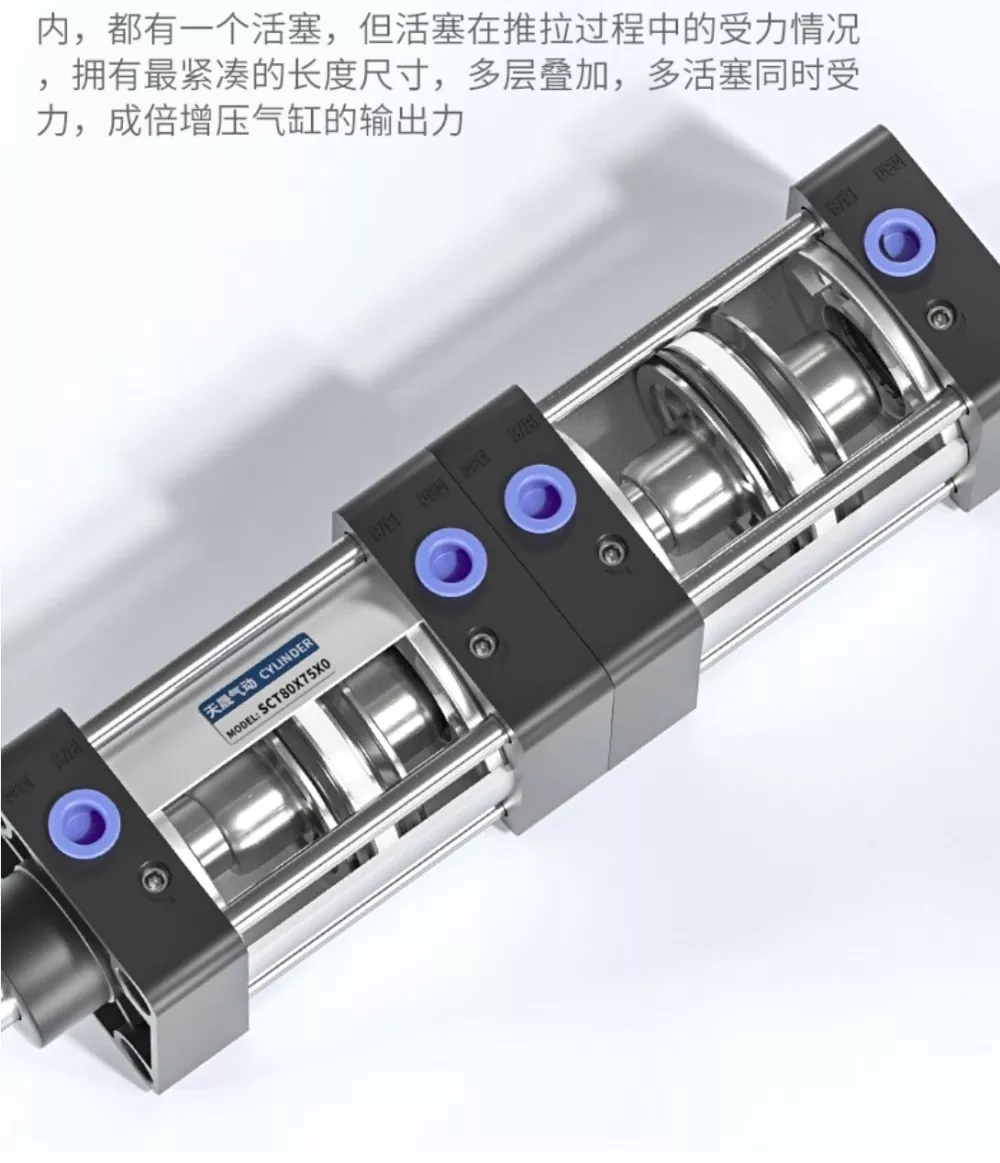

Xy lanh thanh giằng SCT có các vòng đệm YCC hai chiều và thiết kế hành trình kép mạnh mẽ, với vẻ ngoài nhỏ gọn và tinh tế đảm bảo hoạt động nhanh và đầu ra mượt mà, ổn định. Mỗi lớp của xi lanh chứa một pít-tông riêng và trong quá trình kéo đẩy, nhiều pít-tông chia sẻ tải, cho phép xi-lanh đạt được chiều dài nhỏ gọn nhất đồng thời tạo ra lực đầu ra nhân lên thông qua cấu trúc xếp chồng nhiều lớp của nó. Thiết kế lực kép này mang lại công suất mạnh hơn và cấu hình sáu vòng đệm kín mang lại hiệu suất bịt kín tuyệt vời, cho phép xi lanh giữ áp suất lên tới 1,4 MPa mà không bị rò rỉ.
·Xi lanh tiêu chuẩn OLK.
·Phớt piston sử dụng cấu trúc bịt kín hai chiều đặc biệt, có thiết kế nhỏ gọn và chức năng lưu trữ dầu.
·Xi lanh loại thanh giằng; vỏ trước và sau được nối với thân ống nhôm bằng thanh giằng cho độ tin cậy cao.
·Thanh piston có thể đạt được nhiều điểm định vị trong suốt hành trình của nó.
· Đệm êm ái và có thể điều chỉnh.
·Có nhiều thông số kỹ thuật xi lanh và phụ kiện lắp đặt khác nhau cho khách hàng lựa chọn.
·Vật liệu bịt kín chịu nhiệt độ cao là tùy chọn, cho phép xi lanh hoạt động bình thường ở 150°C.
|

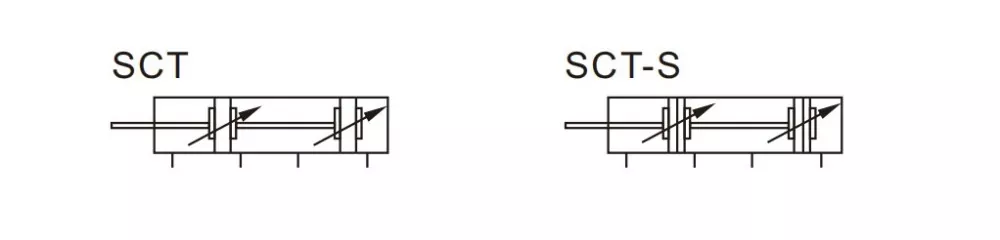

Mã đặt hàng |
||||||||||
|
30-800 |
50 |
X |
50 |
X |
50 |
- |
S |
|
|
|
|
Người mẫu: |
Kích thước lỗ khoan |
|
Đột quỵ 1 |
|
Đột quỵ 2 |
|
Nam châm |
Vật liệu niêm phong |
Kiểu lắp |
Chủ đề |
|
Xi lanh thanh giằng SCT |
|
|
|
|
|
|
Trống: không có |
Trống:TPU |
Trống : |
Trống: Chế độ diễn xuất |
|
|
|
|
|
|
|
|
S: có nam châm |
N:NBR |
LB: lắp chân |
Sử dụng phạm vi tốc độ |
|
|
|
|
|
|
|
|
|
H: |
|
Chủ đề G:G |
|
Chủ đề G:G |
32 |
40 |
50 |
63 |
80 |
100 |
|
Chế độ diễn xuất |
diễn xuất kép |
|||||
|
Môi trường làm việc |
Không khí sạch |
|||||
|
Dạng cố định |
Cơ bản và LB |
|||||
|
Áp suất làm việc |
0,1-1,0 MPa (14-145Psi) |
|||||
|
Bằng chứng áp lực |
1,5 Mpa (215Psi) |
|||||
|
Phạm vi nhiệt độ làm việc |
thuế TTĐB |
|||||
|
Sử dụng phạm vi tốc độ |
30-800 |
|||||
|
Chế độ đệm |
Bộ đệm điều chỉnh |
|||||
|
Khoảng cách đệm (mm) |
21 |
28 |
29 |
|||
|
Kích thước cổng |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|

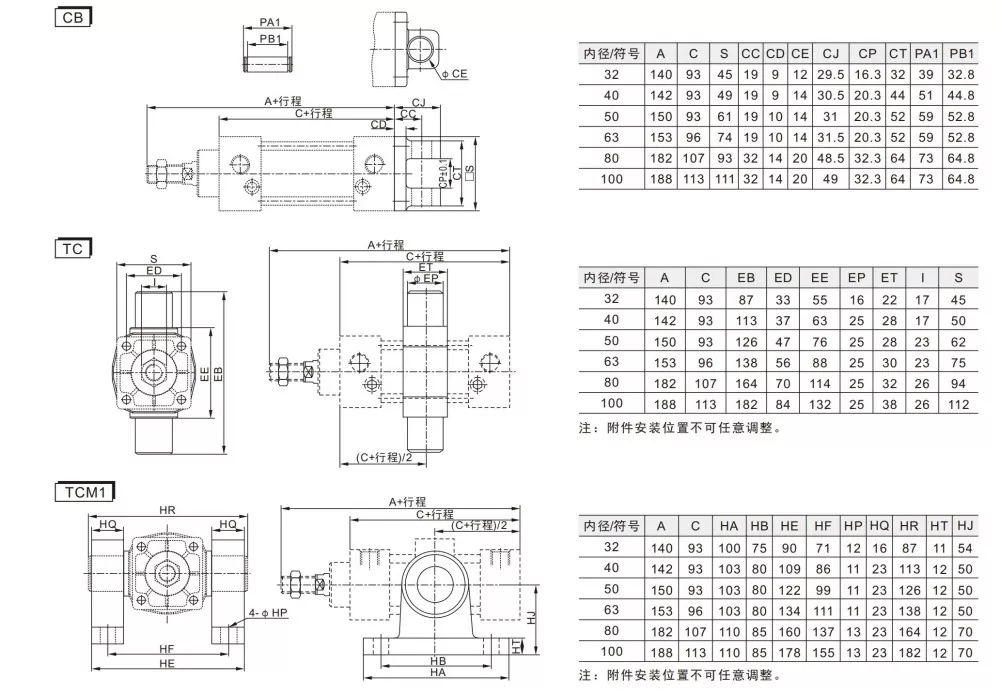

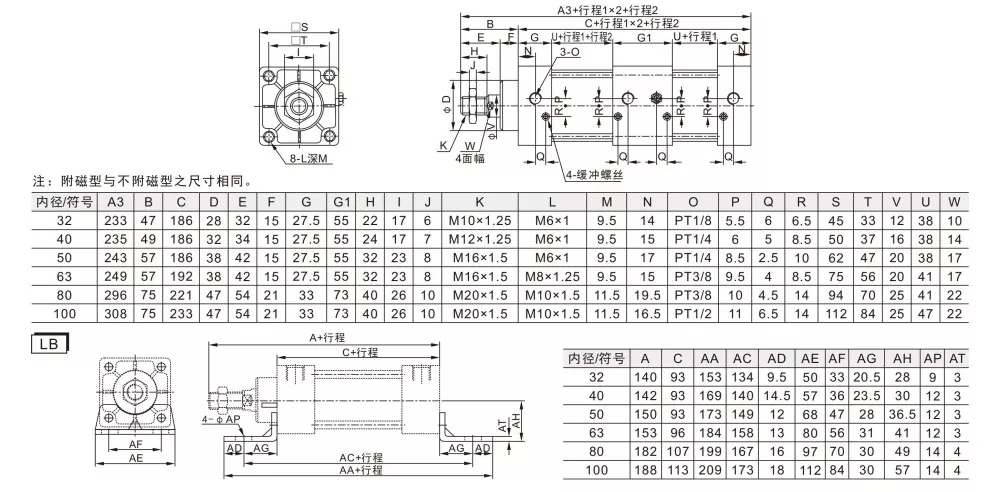

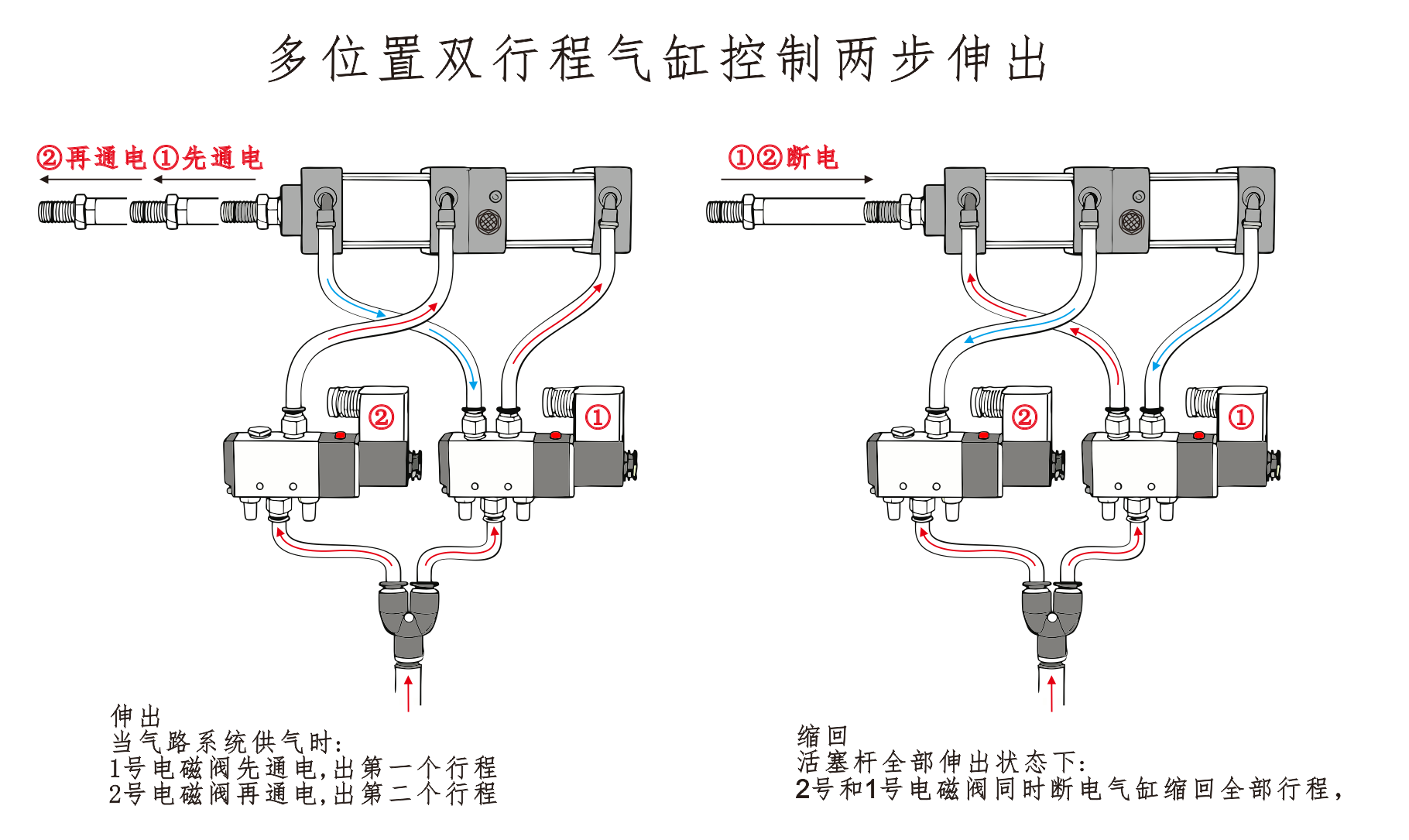

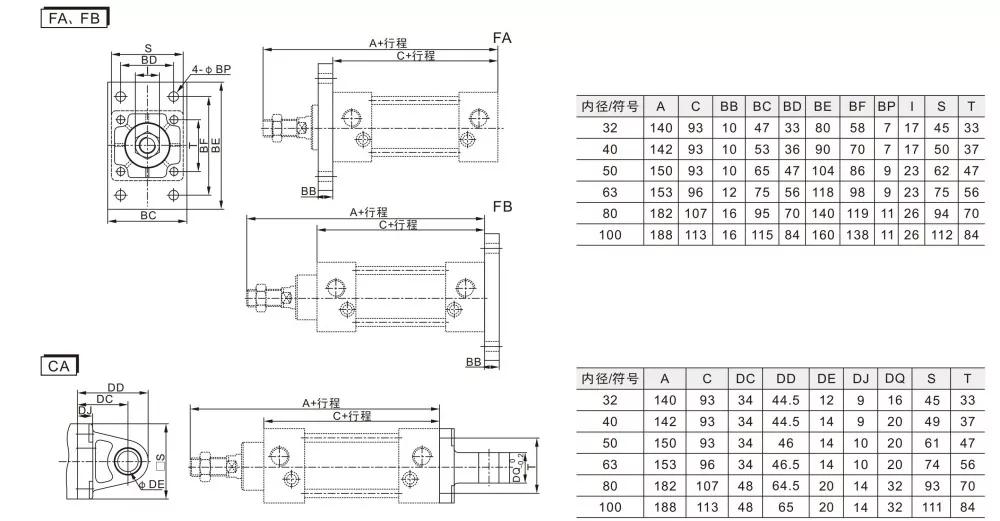

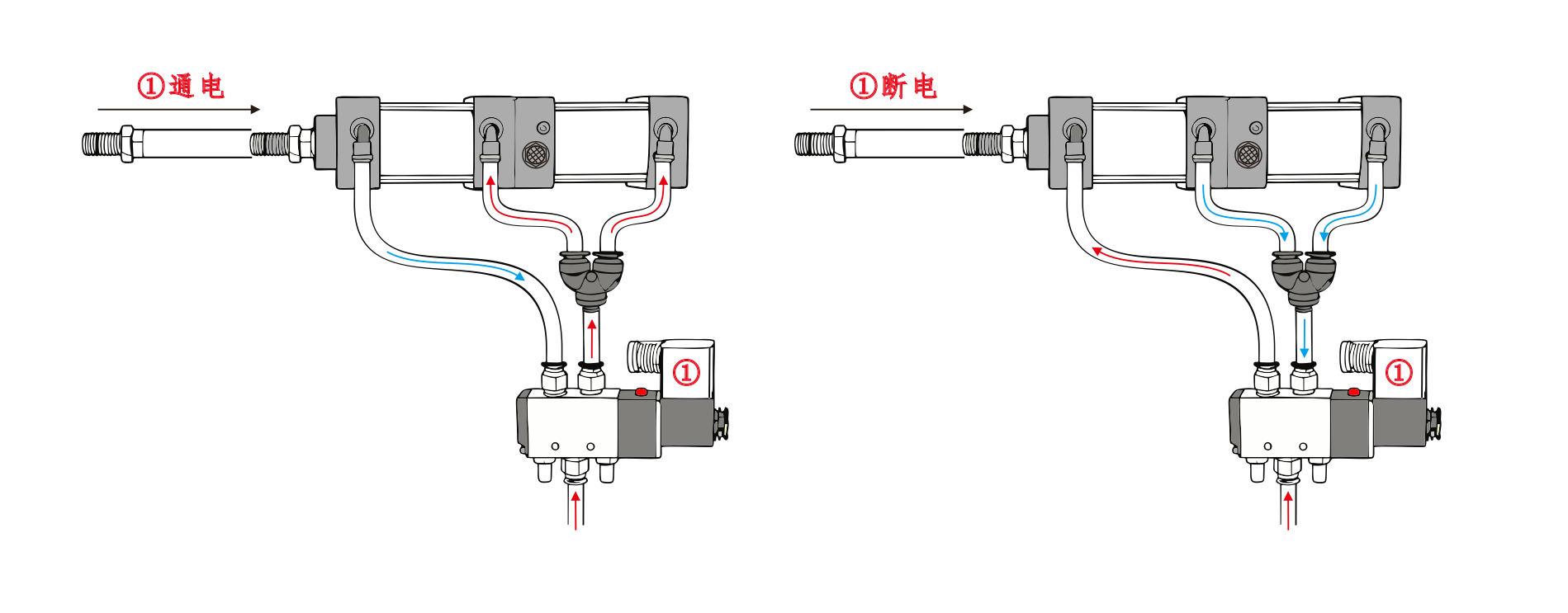

Sơ đồ điều khiển khí nén cho xi lanh nhiều vị trí |
||
|

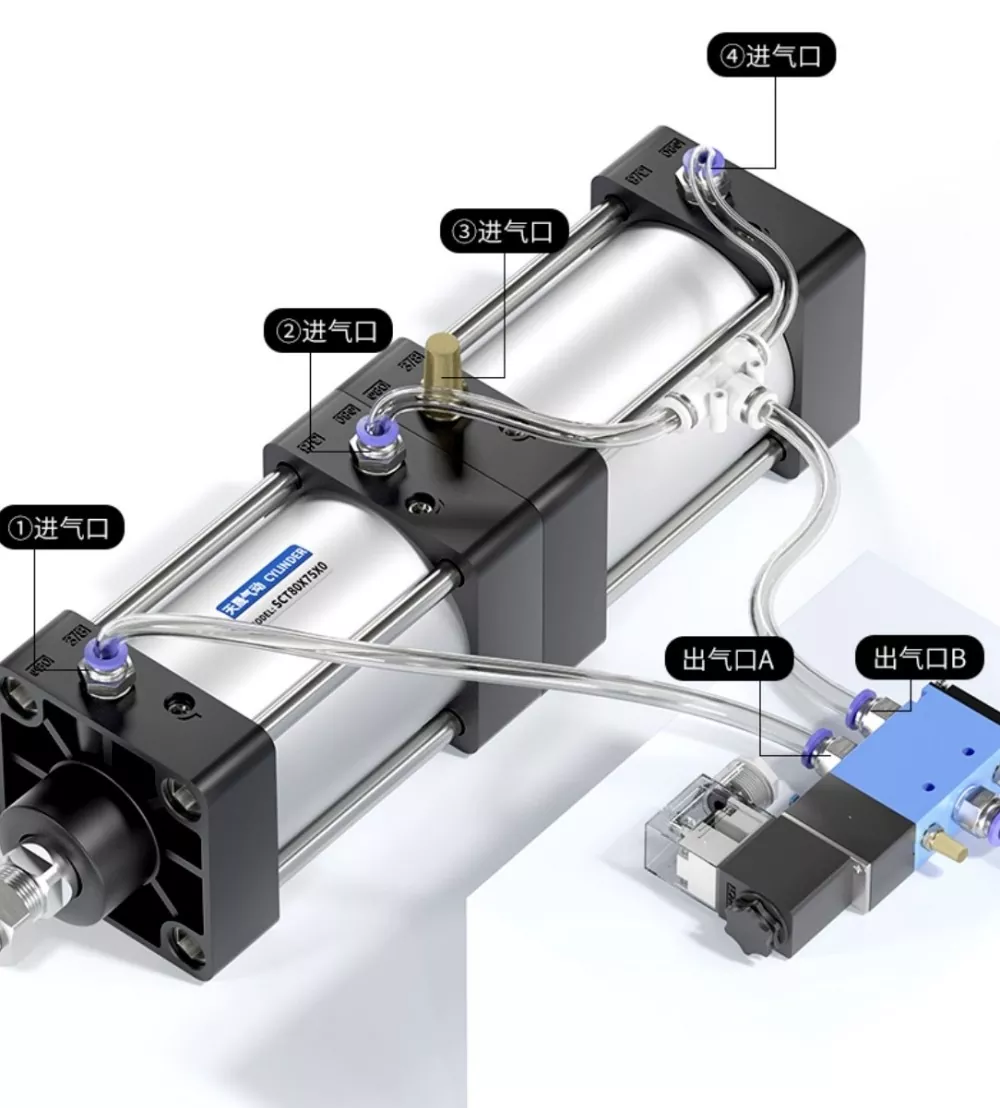

Mỗi phần của xi lanh chứa một piston. Khi cần piston giãn ra, tất cả các piston đều tạo ra lực đẩy. Tuy nhiên, trong quá trình rút lại chỉ có một piston tạo ra lực kéo. Đầu vào không khí của Xi lanh①được kết nối với Cổng A của van điện từ và đầu vào không khí của Xi lanh④được kết nối nối tiếp với Cổng B của van điện từ. Cửa hút gió của Xi lanh③được kết nối với bộ giảm thanh. Khi cổng A của van điện từ được cấp điện, các xi lanh vẫn ở vị trí rút lại. Khi cổng B được cấp điện, các xi lanh bắt đầu hoạt động. |

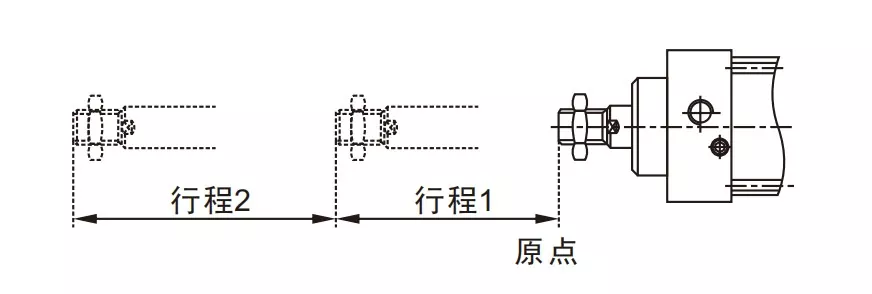

1. Gia hạn Khi nguồn cấp khí được bật: Van điện từ số 1 được cấp điện và xi lanh kéo dài đến hành trình đầu tiên.
Sau đó, van điện từ số 2 được cấp điện và xi lanh kéo dài đến hành trình thứ hai.
2. Rút lại ② Quay lại vị trí đầu tiên Van điện từ số 1 và số 2 đều được ngắt điện và xi lanh rút lại hoàn toàn. |

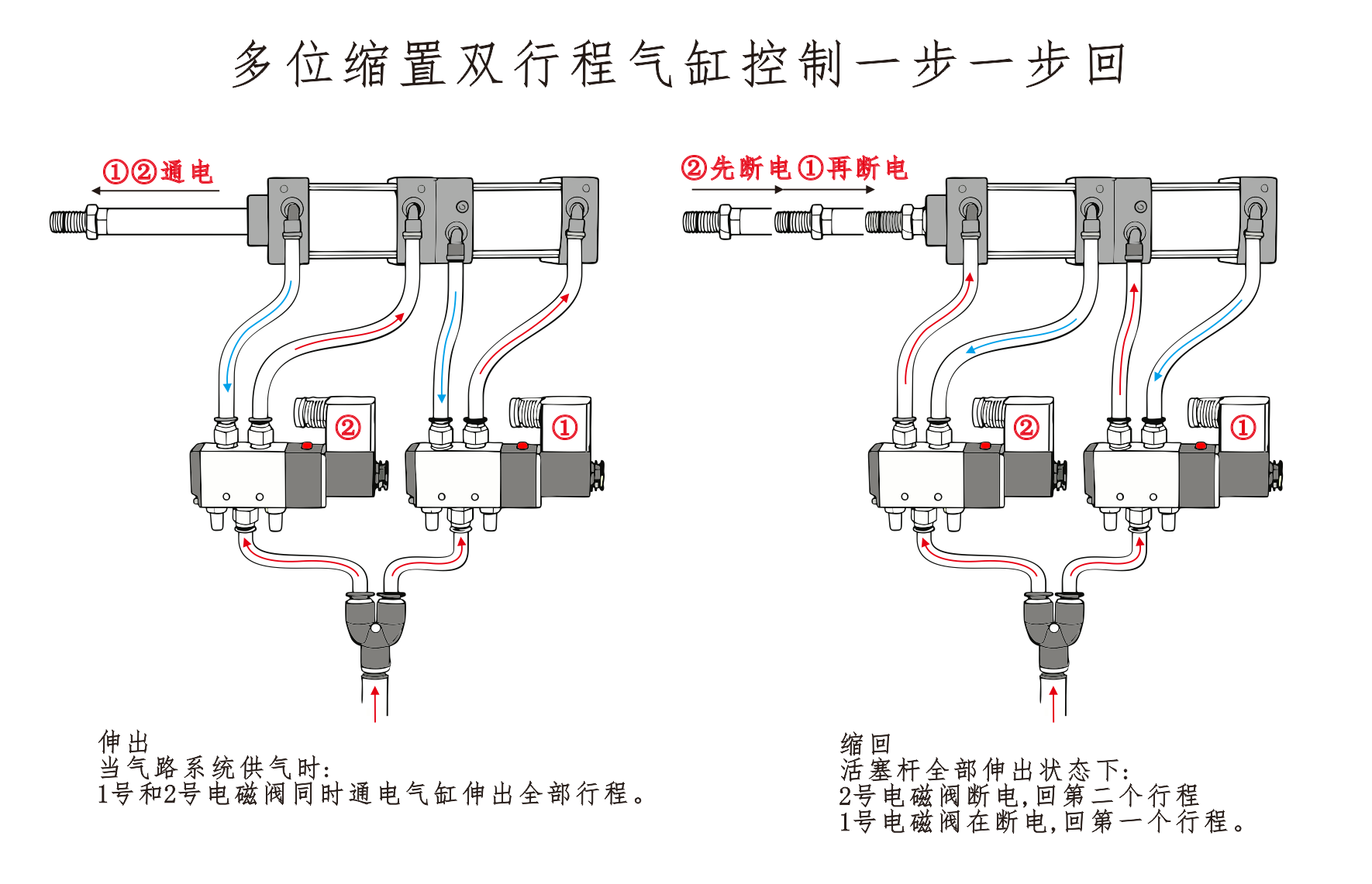

1. Kéo dài (Tiến về phía trước) Khi nguồn cấp khí được bật: Van điện từ số 1 và số 2 được cấp điện cùng lúc. Thanh trụ kéo dài qua tất cả các hành trình cho đến khi mở rộng hoàn toàn.
2. Rút lại (Trả lại từng bước) ①Quay lại vị trí thứ hai ② Quay lại vị trí đầu tiên Van điện từ số 2 bị mất điện làm cho xi lanh thụt về vị trí thứ hai. ② Quay lại vị trí đầu tiên Van điện từ số 1 bị ngắt điện khiến xi lanh rút về vị trí ban đầu và hoàn tất quá trình quay trở lại. |
|
|
|
|
Dòng xi lanh SCT là gì?
Xi lanh SCT thuộc loại thanh giằng xi lanh khí nén tiêu chuẩn
