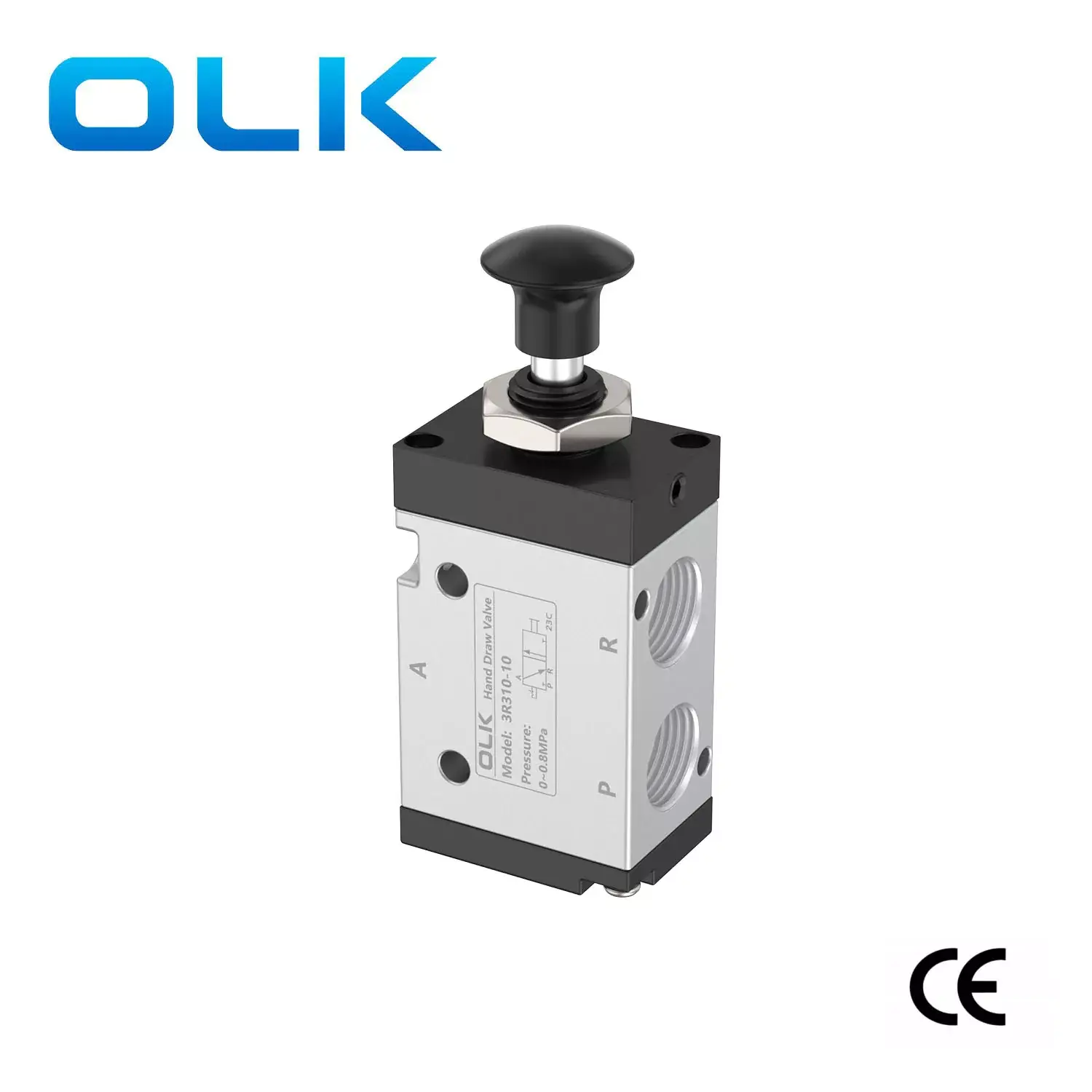

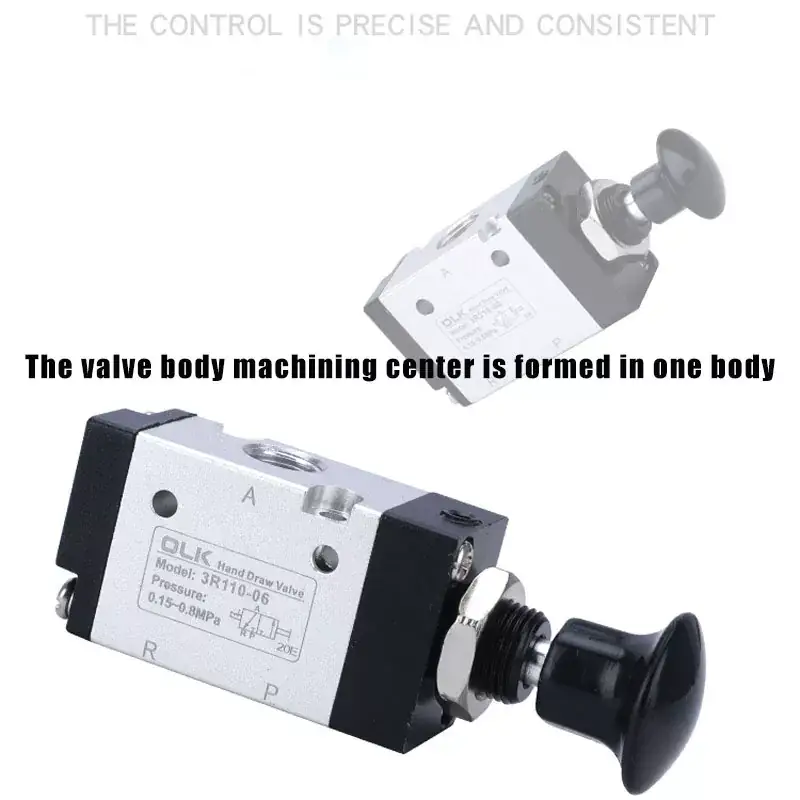

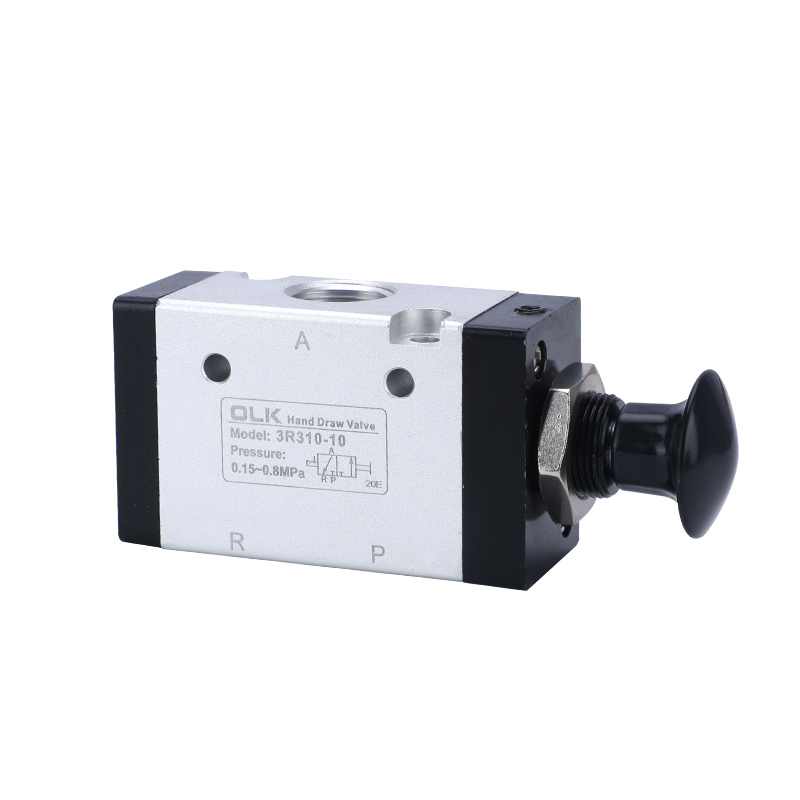

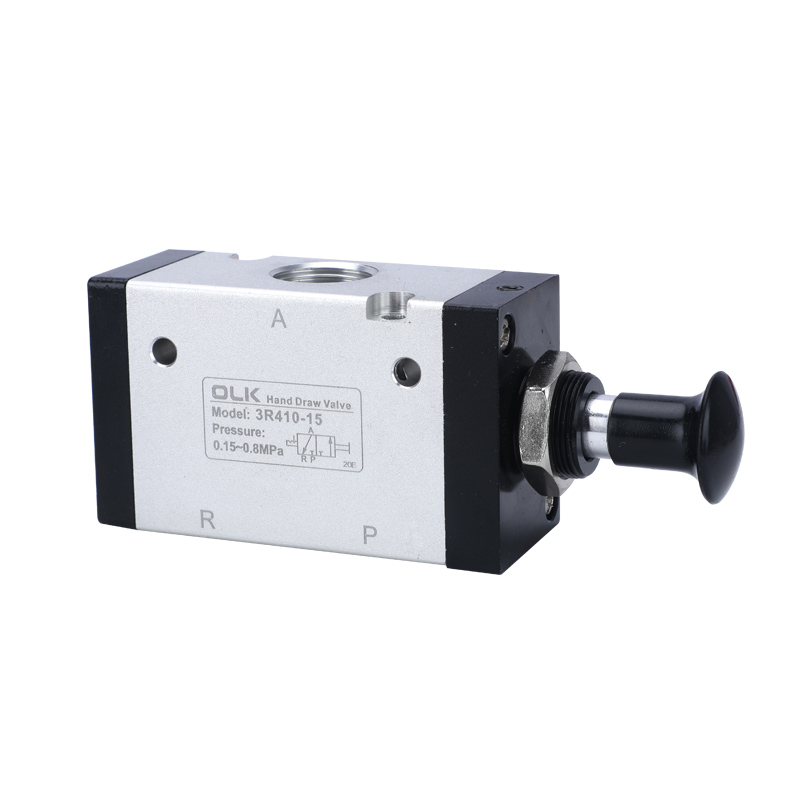

Ouleikai (OLK) đã sản xuất van tay đòn dòng 3R từ năm 2003, loại van này có thể thay thế van tay dòng AIR TAC loại 3L. Van vận hành bằng tay 3R điều khiển hướng bằng thao tác thủ công trực tiếp. Van ba chiều hai chiều có một cửa vào, một cửa ra và một cổng xả. Đầu vào được trang bị màn lọc để loại bỏ tạp chất trong không khí, ngăn ngừa ô nhiễm và rò rỉ không khí của vòng đệm. Bề mặt thân van bằng nhôm được phun cát và các giao diện không có gờ, có nhiều đường kính ống để lựa chọn (M5, G1/8, G1/4, G3/8, G1/2).
BIỂU TƯỢNG:
| Mã đặt hàng: |
|||
| 3R | 2 | 10 | 08 |
| NGƯỜI MẪU: | LOẠT: | CHỨC NĂNG: | KÍCH THƯỚC CẢNG: |
| Van tay 3R:3/2 chiều | Dòng 1:100 | VỊ TRÍ 10:2 | Dòng 100:06:G1/8 |
|
|
Dòng 2:200 |
|
Dòng 200:06:G1/8 |
|
|
3:300 loạt phim |
|
Dòng 200:08:G1/4 |
|
|
|
|
Dòng 300:08:G1/8 |
|
|
|
|
Dòng 300:10:G3/8 |

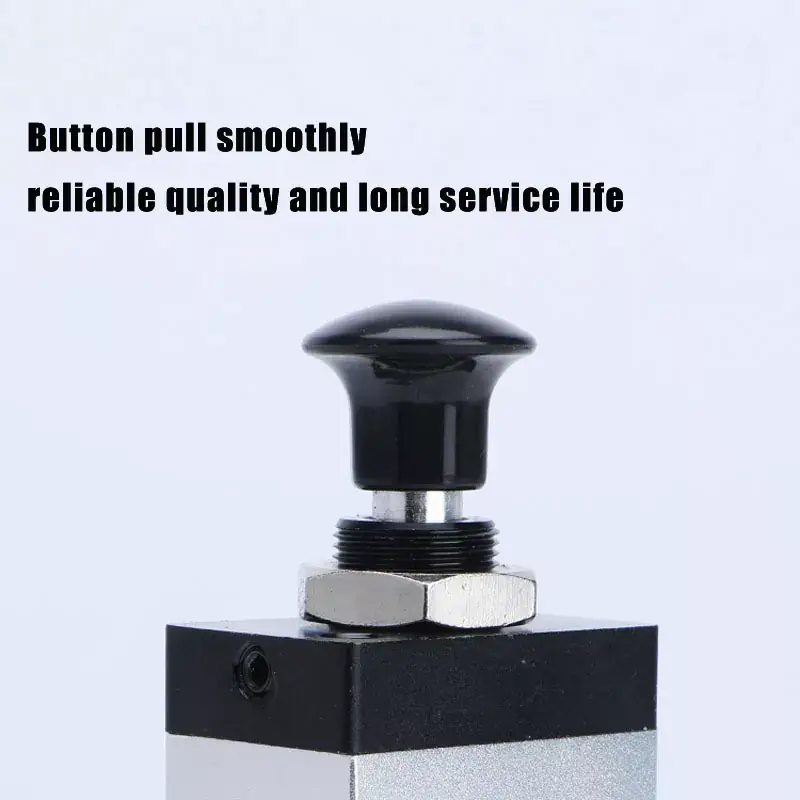

1. Vận hành bằng tay, đồng trục với trục giúp định vị dễ dàng và chính xác, đảm bảo độ tin cậy.
2. Cấu trúc kiểu pít-tông có độ kín tuyệt vời, kích thước nhỏ gọn, nhẹ và lắp ráp dễ dàng.

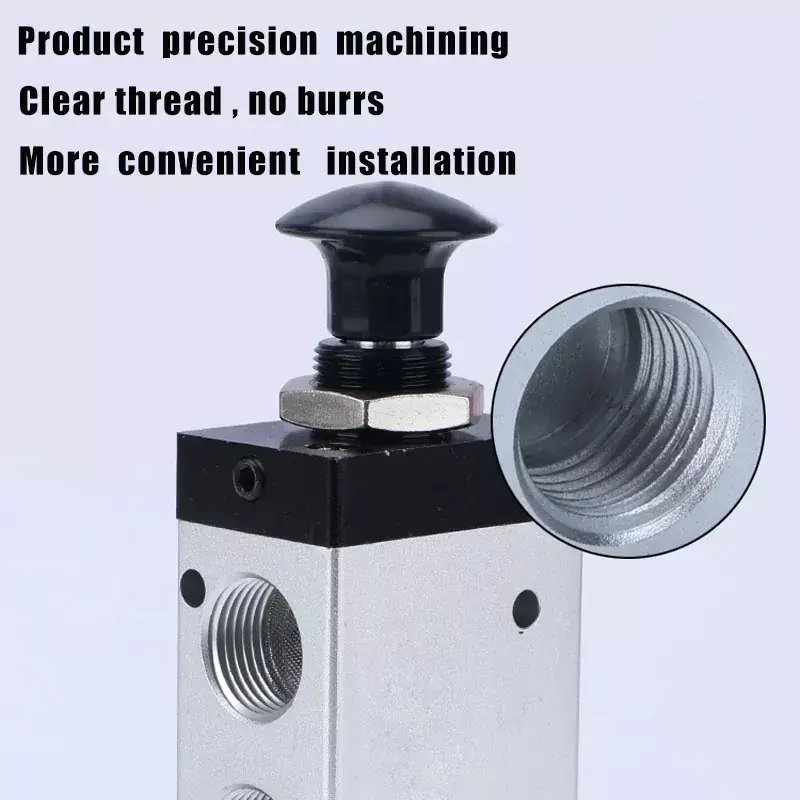

3. Các lỗ bên trong được xử lý bằng kỹ thuật đặc biệt, giúp giảm thiểu lực cản ma sát và kéo dài tuổi thọ.
4. Không cần bôi trơn bằng dầu.
5. Dễ dàng lắp đặt với nhiều vị trí lắp đặt, tạo điều kiện sử dụng thuận tiện.
|
môi trường làm việc |
Không khí (được lọc qua bộ lọc trên 40μm) |
|
Hoạt động |
Hành động trực tiếp thủ công |
|
số lượng vị trí |
Hai vị trí ba chiều |
|
bôi trơn |
không cần thiết |
|
Phạm vi áp suất làm việc MPa(psi) |
0∼0,8(0~114) |
|
Đảm bảo khả năng chịu áp lực |
1,5MPa (215psi) |
|
Nhiệt độ làm việc ° C |
-20∼70 |
|

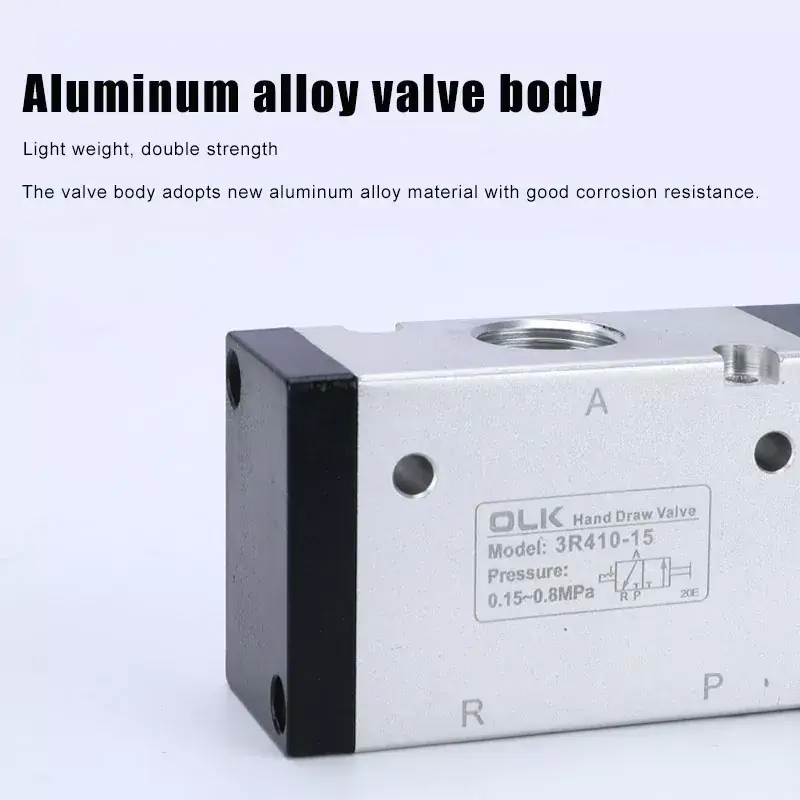

Chất liệu thân máy |
hợp kim nhôm |
|
người mẫu |
Đường kính cổng |
Diện tích mặt cắt dòng chảy mm2 (giá trị CV) |
|
3R110-M5 |
M5 |
5,5(0,3) |
|

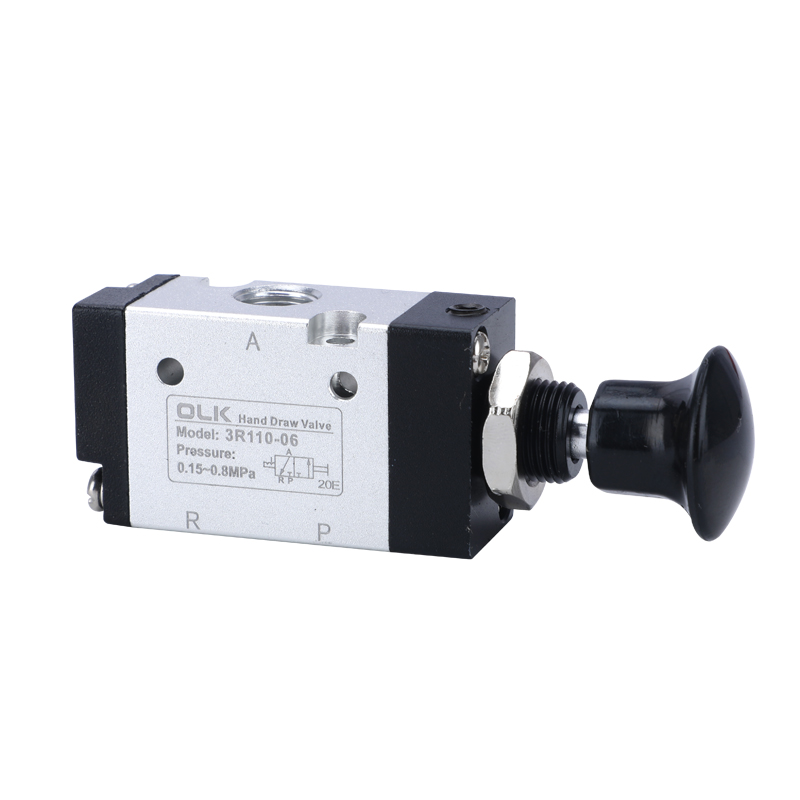

3R110-06 |
G1/8 |
12.0(0.67) |
|

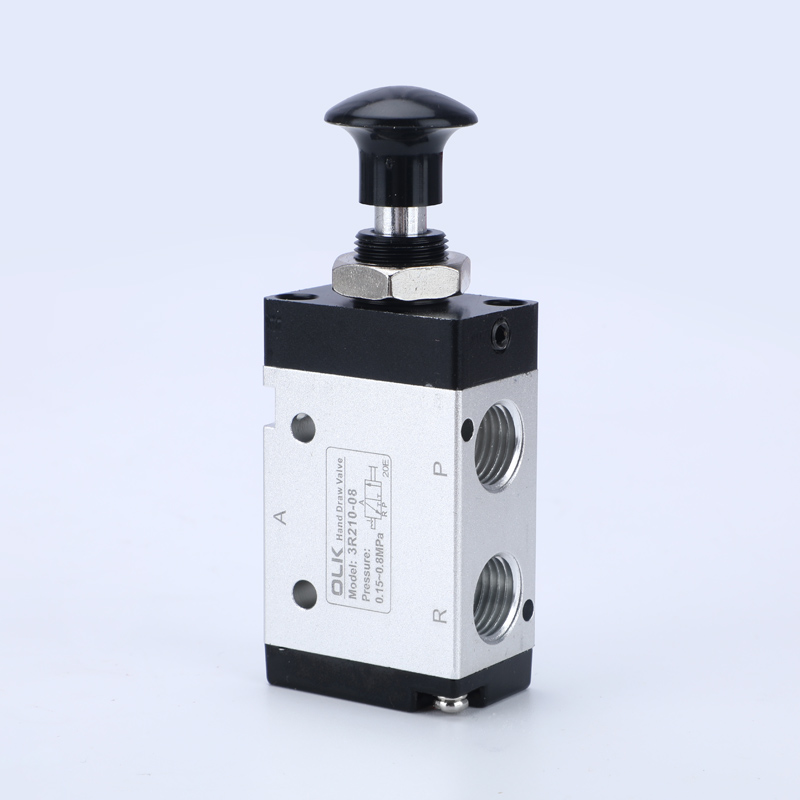

3R210-06 |
G1/8 |
14.0(0.78) |
|
3R210-08 |
G1/4 |
16.0(0.89) |
|
3R310-08 |
G1/4 |
25.0(1.39) |
|
3R310-10 |
G3/8 |
30.0(1.67) |
