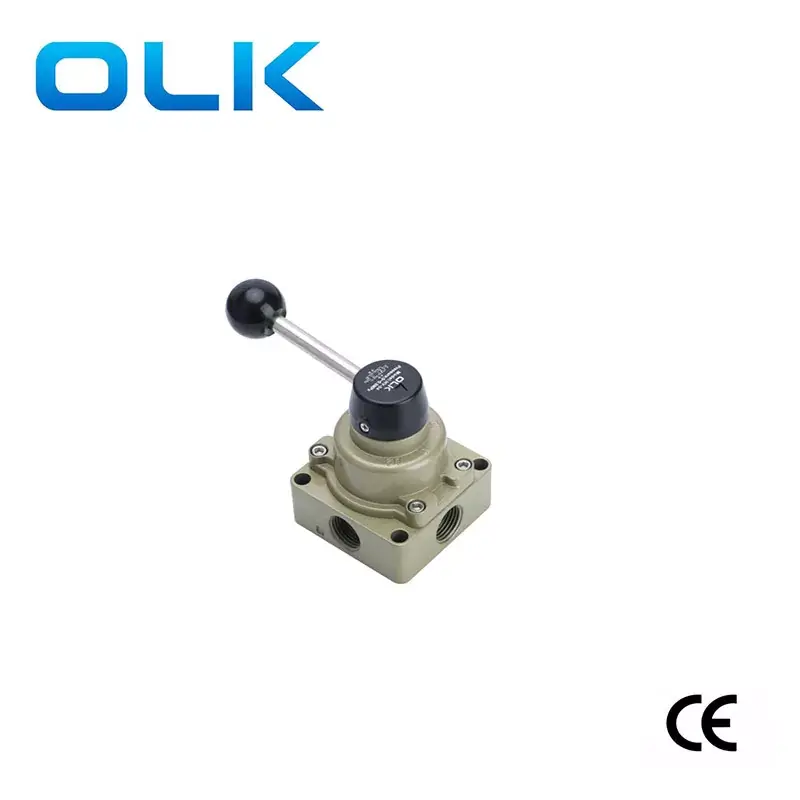

OLK là nhà sản xuất và cung cấp Van xoay thủ công dòng HV 4 chiều tại Trung Quốc. Van vận hành bằng tay bốn chiều dòng HV-02/03/04 có đế và vỏ bằng hợp kim nhôm được xử lý oxy hóa bề mặt, mang lại khả năng chống mài mòn tuyệt vời và đặc tính bịt kín dưới áp suất. Hợp kim nhôm có tính chất vật lý vượt trội so với nhôm nguyên chất. Sự khác biệt giữa van tay HV-02, HV-03 và HV-04 nằm ở kích thước của giao diện. Các van này có ba bánh răng có thể điều chỉnh được với các dấu bánh răng rõ ràng và thường được sử dụng để điều khiển xi lanh, cùng với các ứng dụng khác.
Khi chuyển sang số 02, cổng xả B thoát ra không khí, cổng xả A thoát ra, xi lanh nở ra.
Khi chuyển sang số N, cả hai cổng xả A và B đều đóng, xi lanh dừng giữa chừng.
Khi chuyển sang số 01, cửa xả A xả khí, cửa xả B thoát ra và xi lanh thụt vào.
|
Người mẫu |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Môi trường làm việc |
Không khí（Lọc qua màn lọc trên 40μm） |
|||
|
Chế độ hành động |
Điều khiển TAY |
|||
|
Kích thước cổng |
Đầu vào=Đầu ra=PT1/4 |
|||
|
Phạm vi áp suất |
0,15-0,8MPa (21-114PSI) |
|||
|
Chức vụ |
Cảng 2/4 |
Cảng 3/4 |
Cảng 2/4 |
Cảng 3/4 |
|
Áp suất làm việc |
'-10-60oC |
|||
|
Áp lực bằng chứng |
1,5MPa(215psi) |
|||
|
Van quay tay khí nén OLK – So sánh 5 mẫu |
|||||||||
|
Ảnh |
|
|
|
|
|
|
|
|
|
|
người mẫu Olk |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Chức vụ |
2 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
|
3 vị trí 4 chiều |
|
|
|
|
|
|
|
|
|
Kích thước cổng |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Tính năng sản phẩm |
Gắn bảng điều khiển |
|
A: Giao diện tứ giác B: Giao diện hai bên, có khả năng giảm âm ở phía dưới |
|
|
|
|
|
Trống:Một lỗ ở một bên L:Hai lỗ ở hai bên đối diện；D:Bốn lỗ ở phía dưới； |
|
|
|
|
|
|
|
|
|
|
|
|
Xử lý |
Tay cầm có thể tháo rời |
|
Tay cầm có thể tháo rời |
|
Tay cầm có thể tháo rời |
|
Tay cầm không thể tháo rời/bằng nhựa |
|
Tay cầm có thể tháo rời, tay cầm chống bỏng |
|
|
|
|
|
|
|
|
|
|
|
|
Kích thước của cơ sở |
Sê-ri 200: 62 mm |
|
61,3 mm |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Người mẫu |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Môi trường làm việc |
Không khí（Lọc qua màn lọc trên 40μm） |
|||||
|
Chế độ hành động |
Điều khiển TAY |
|||||
|
Kích thước cổng |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Phạm vi áp suất |
0,15-0,8MPa (21-114PSI) |
|||||
|
Chức vụ |
Cảng 2/4 |
Cảng 3/4 |
Cảng 2/4 |
Cảng 3/4 |
Cảng 2/4 |
Cảng 3/4 |
|
Áp suất làm việc |
'-10-60oC |
|||||
|
Áp lực bằng chứng |
1,5MPa(215psi) |
|||||
