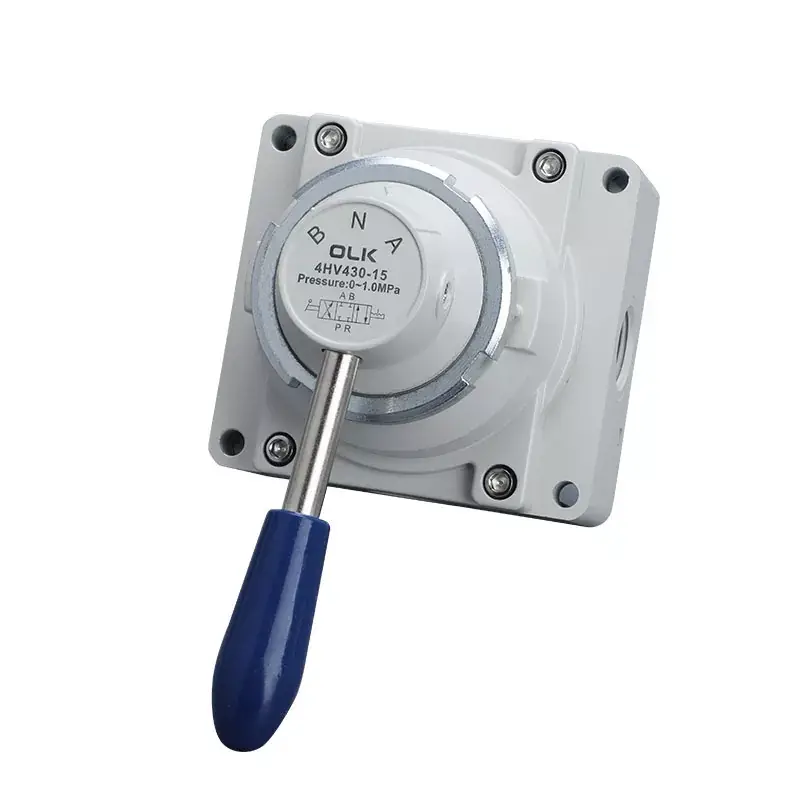

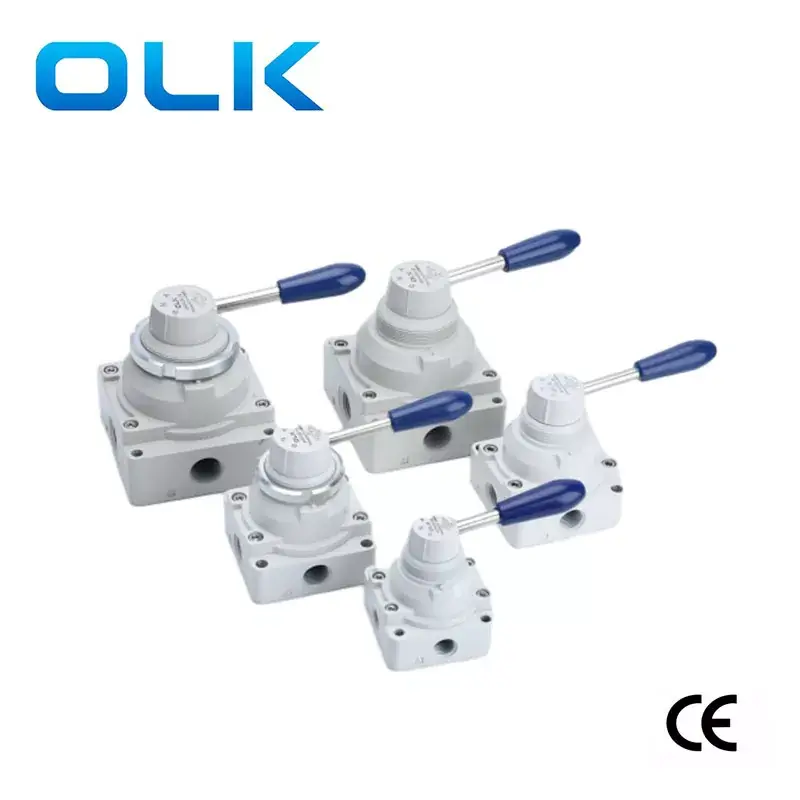

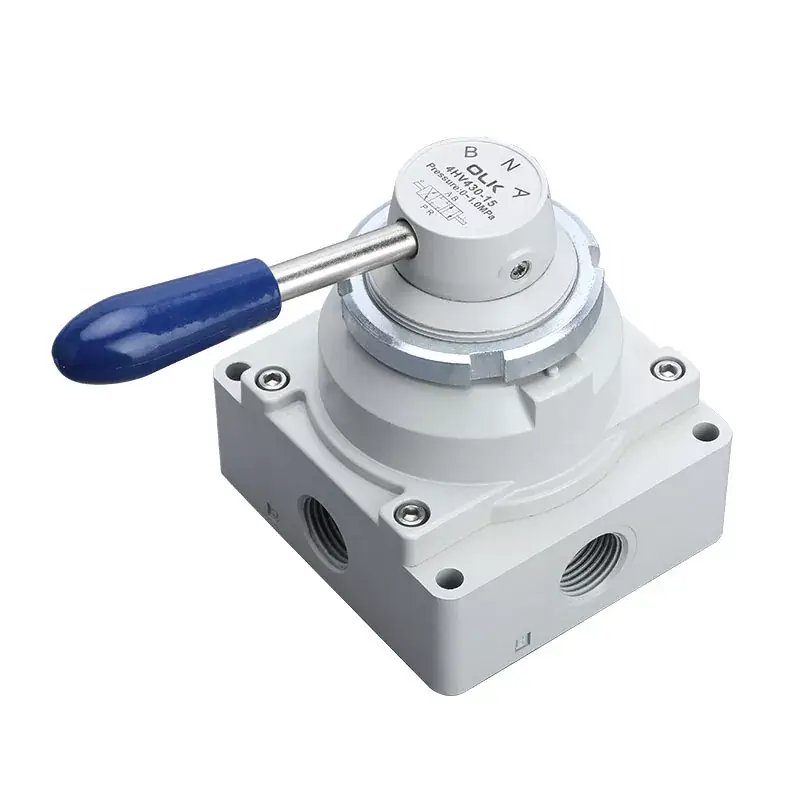

Ouleikai (OLK) 4HV Series hai chiều bốn cổng / ba chiều bốn cổng vận hành bằng tay được chuyển đổi bằng cách xoay cần gạt thủ công, mang lại cảm giác xúc giác tốt và vận hành êm ái.
Van vận hành bằng tay 4HV có diện tích dòng chảy hiệu quả lớn và tổn thất áp suất thấp, giúp giảm mức tiêu thụ năng lượng và nâng cao hiệu quả trong quá trình truyền chất lỏng. Ngoài ra, nó còn cung cấp hai kiểu lắp đặt cho người dùng lựa chọn: lắp đặt bảng điều khiển và lắp đặt phía dưới, có kèm đai ốc để lắp đặt bảng điều khiển.
Nhìn chung, van tay Ouleikai (OLK) 4HV là loại van điều khiển hiệu suất cao và thân thiện với người dùng được sử dụng rộng rãi trong các lĩnh vực công nghiệp khác nhau. Để biết thêm thông tin chi tiết về van thủ công 4HV, nên tham khảo hướng dẫn sử dụng sản phẩm liên quan hoặc trao đổi với nhân viên kỹ thuật chuyên nghiệp.
1. Xoay êm và nhẹ với cảm giác xúc giác tốt, định vị chính xác:
2. Diện tích dòng chảy hiệu quả lớn với tổn thất áp suất thấp;
3. Diện tích dòng chảy hiệu quả lớn;
4. Có sẵn hai phương pháp cài đặt: cài đặt bảng điều khiển và cài đặt phía dưới. Việc lắp đặt bảng điều khiển đi kèm với đai ốc gắn.
|
Mã đặt hàng |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Người mẫu |
loạt |
chức vụ |
|
Kích thước cổng |
Kiểu cài đặt: |
|
Van xoay tay dòng 4HV:4HV |
Dòng 2:200 |
Cổng 24:2/4 |
|
06:PT1/8 |
Trống |
|
|
Dòng 3:300 |
Cổng 34:3/4 |
|
08:PT1/4 |
S:Gắn bảng điều khiển (với đai ốc van) |
|
|
Dòng 4:400 |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
môi trường làm việc |
Không khí (được lọc qua bộ lọc trên 40μm) |
|
Hoạt động |
điều khiển bằng tay |
|
bôi trơn |
không cần thiết |
|
Phạm vi áp suất làm việc MPa(psi) |
0∼1.0(~145) |
|
Đảm bảo khả năng chịu áp lực |
1,5MPa(215psi) |
|
Nhiệt độ làm việc °C |
-20∼70 |
|
người mẫu |
Đường kính cổng |

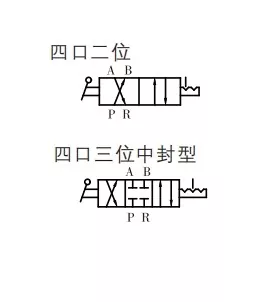

số lượng vị trí |
Diện tích mặt cắt hiệu dụng mm2 (giá trị CV) |
|
4HV210-06 |
PT1/8 |
2 vị trí 4 chiều |
14.0(0.78) |
|
4HV230-06 |
PT1/8 |
ba bốn cách |
14.0(0.78) |
|
4HV210-08 |
PT1/4 |
2 vị trí 4 chiều |
14.0(0.78) |
|
4HV230-08 |
PT1/4 |
ba bốn cách |
14.0(0.78) |
|
4HV310-08 |
PT1/4 |
2 vị trí 4 chiều |
30.0(1.67) |
|
4HV330-08 |
PT1/4 |
ba bốn cách |
30.0(1.67) |
|
4HV310-10 |
PT3/8 |
2 vị trí 4 chiều |
33.0 (1.83) |
|
4HV330-10 |
PT3/8 |
ba bốn cách |
33.0 (1.83) |
|
4hv410-15 |
PT1/2 |
2 vị trí 4 chiều |
88,0(4,89) |
|
4HV430-15 |
PT1/2 |
ba bốn cách |
88,0(4,89) |
|
4hv410-20 |
PT3/4 |
2 vị trí 4 chiều |
95,0(5,27) |
|
4HV430-20 |
PT3/4 |
ba bốn cách |
95,0(5,27) |
|

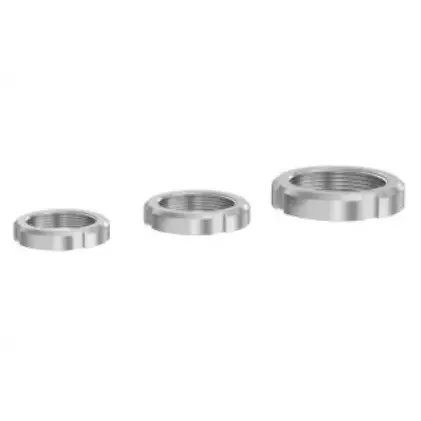

Người mẫu: |
Chủ đề: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
Van quay tay khí nén OLK – So sánh 5 mẫu |
|||||||||
|
Ảnh |
|
|
|
|
|
|
|
|
|
|
người mẫu Olk |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Chức vụ |
2 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
|
3 vị trí 4 chiều |
|
|
|
|
|
|
|
|
|
Kích thước cổng |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Tính năng sản phẩm |
Gắn bảng điều khiển |
|
A: Giao diện tứ giác B: Giao diện hai bên, có khả năng giảm âm ở phía dưới |
|
|
|
|
|
Trống:Một lỗ ở một bên L:Hai lỗ ở hai bên đối diện；D:Bốn lỗ ở phía dưới； |
|
|
|
|
|
|
|
|
|
|
|
|
Xử lý |
Tay cầm có thể tháo rời |
|
Tay cầm có thể tháo rời |
|
Tay cầm có thể tháo rời |
|
Tay cầm không thể tháo rời/bằng nhựa |
|
Tay cầm có thể tháo rời, tay cầm chống bỏng |
|
|
|
|
|
|
|
|
|
|
|
|
Kích thước của cơ sở |
Sê-ri 200: 62 mm |
|
61,3 mm |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
Van điều khiển tay 4HV có đặc điểm gì?
Van tay 4HV có thể lắp đặt trên Panel.
Có thể chọn bao nhiêu vị trí trong van tay 4HV?
Có thể chọn 2 vị trí 4 chiều và 3 vị trí 4 chiều hai loại.
