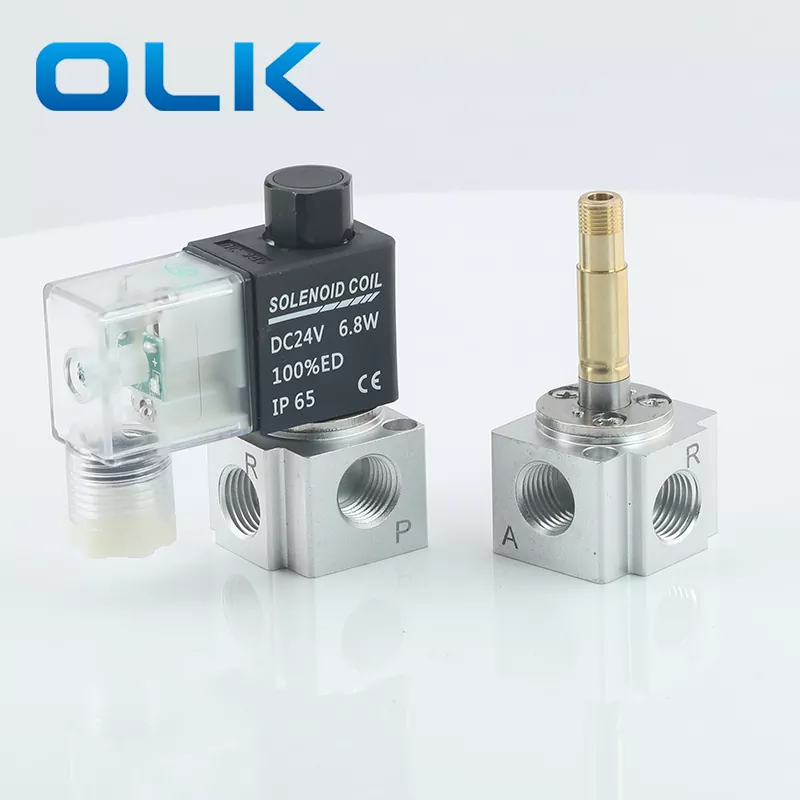

Van điện từ 3V2 nhỏ, nhẹ, dễ lắp đặt. Thân của nó được làm bằng nhôm chắc chắn, chống gỉ và hư hỏng. Van sử dụng cuộn dây điện từ đáng tin cậy với các tùy chọn nguồn điện DC12V, DC24V, AC110V hoặc AC220V.
Van điện từ 3V2 thương hiệu OLK này hoạt động tốt để kiểm soát không khí lưu lượng trung bình. Nó chuyển đổi nhanh chóng, sử dụng ít năng lượng và tồn tại trong thời gian dài. Nó có thể thường đóng (NC), thường mở (NO) hoặc điện từ kép. Nó thường được sử dụng trong dây chuyền tự động hóa, máy đóng gói, máy in và máy thực phẩm. Kích thước nhỏ của nó làm cho nó hoàn hảo cho không gian chật hẹp.
1. Cấu trúc tác động trực tiếp với chuyển mạch nhạy cảm.

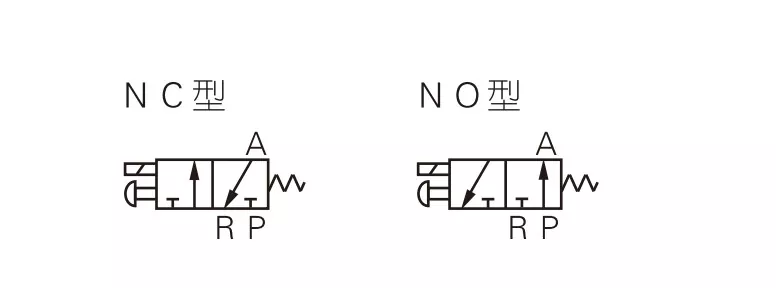

2. Có sẵn các loại thường đóng (NC) và thường mở (NO).
3. Thiết kế tắt đồng trục để bịt kín tốt và lưu lượng lớn.
4.Không cần bôi trơn.
5. Được trang bị tính năng ghi đè thủ công để dễ dàng cài đặt và kiểm tra.
6. Có sẵn nhiều tùy chọn điện áp tiêu chuẩn.
|
Mã đặt hàng |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Người mẫu |
Mã số |
|
Kích thước cổng |
Kiểu diễn xuất |
Điện áp tiêu chuẩn |

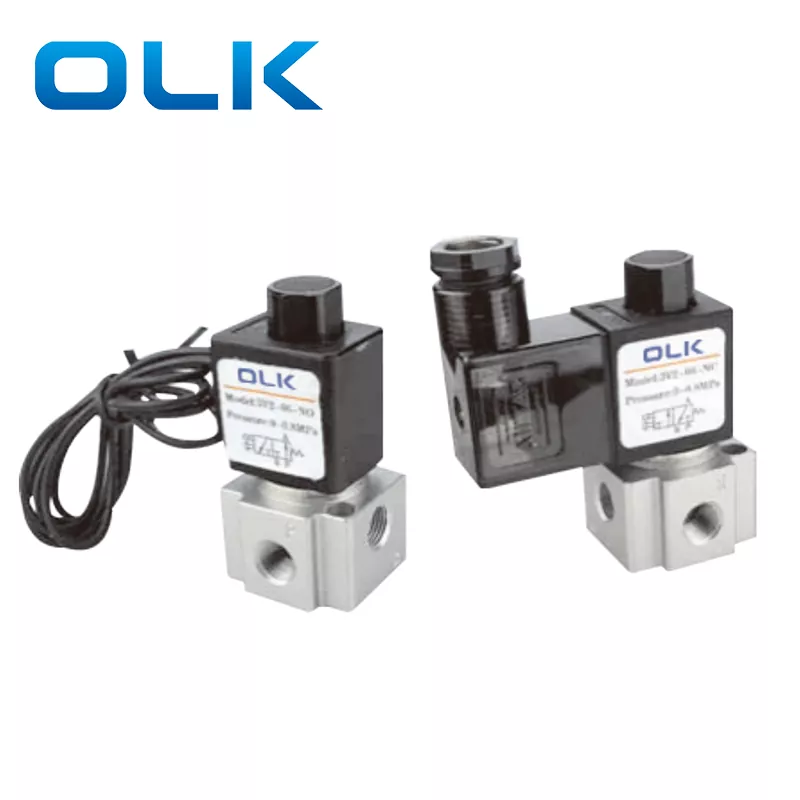

Lối vào điện |
Loại chủ đề |
|
|
3V:2 vị trí 3 chiều |
loạt 2:2 |
|
06:G1/8 |
NC: thường đóng |
Đ: AC220V |
Trống: Loại CỦA BẠN |
Trống:G |
|
|
|
|
|
08:G1/4 |
KHÔNG: thường mở |
B:DC24V |
I: Kiểu đường |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
Đ: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Người mẫu |
3V206 |
3V208 |
|
Phương tiện làm việc |
Không khí (được lọc bằng bộ lọc 40 μm trở lên) |
Không khí (được lọc bằng bộ lọc 40 μm trở lên) |
|
Kiểu diễn xuất |
Diễn xuất trực tiếp |
|
|
Kích thước cổng |
G1/8 |
G1/4 |
|
Vị trí & Đường đi |
2 Vị trí 3 chiều |
|
|
Khu vực hiệu quả |
3,2 mm2(Cv = 0,18) |
3,4mm2 (Cv = 0,19) |
|
Bôi trơn |
Không bắt buộc |
|
|
Phạm vi áp suất vận hành |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Bằng chứng áp lực |
1,5 MPa (215 psi) |
|
|
Nhiệt độ hoạt động (°C) |
-20 ~ 70 |
|
|
Chất liệu thân máy |
Hợp kim nhôm |
|
|
Điện áp tiêu chuẩn |
AC220V AC110 AC24V DC24V DC12V |
|
Dải điện áp |
AC:±15% DC:±10% |
|
Tiêu thụ điện năng |
AC:7VA DC:7.0W |
|
Lớp bảo vệ |
IP65(DIN40050) |
|
Lớp cách nhiệt |
Cấp độ B |
|
Kiểu kết nối |
Loại phích cắm DIN/Loại đường dây |
|
Thời gian kích thích tối thiểu |
0,05 giây |
|
KHÔNG. |
Tên |
|
1 |
Vít chìm |
|
2 |
Tay áo đệm |
|
3 |
lõi hội |
|
4 |
Mùa xuân |
|
5 |
Thân hình |
|
6 |
Vòng đệm |
|
7 |
hội điện từ |
|
8 |
Thanh pit tông |
|
9 |
Xôn xao |
|
10 |
Di chuyển lõi sắt |
|
11 |
Máy giặt cố định |
|
12 |
Đai ốc cố định |
|
13 |
Nút thủ công |
|
14 |
Phần cuối |
|
15 |
Miếng đệm đầu cuối |
|
Mục |
Bôi trơn |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Phương tiện làm việc |
Không khí |
Không khí, nước, dầu |
Không khí |
Không khí |
|
Trạng thái ban đầu: |
NC |
NC/KHÔNG |
KHÔNG/NC |
KHÔNG/NC |
|
Loại truyền động |
Diễn xuất trực tiếp |
Diễn xuất trực tiếp |
Diễn xuất trực tiếp |
Diễn xuất trực tiếp |
|
Kích thước cổng |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Vị trí & Đường đi |
Vị trí 3 cổng 2 |
2 cổng 2 vị trí |
Vị trí 3 cổng 2 |
Vị trí 3 cổng 2 |
|
Bôi trơn |
Không bắt buộc |
Không bắt buộc |
Không bắt buộc |
Không bắt buộc |
|
Áp suất làm việc |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Bằng chứng áp lực |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Kích thước lỗ |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm(luồng gió lớn) |
Hỏi: Sự khác biệt chính giữa van điện từ 3V2 và 3V3 là gì?
A: 3V2: dòng chảy giữa, phù hợp với hệ thống điều khiển khí nén nhỏ
3V3: lưu lượng cao, phù hợp với nhiều xi lanh hoặc ứng dụng lưu lượng cao.
Sự khác biệt về cấu trúc: 3V3 có thân máy lớn hơn và có thể xử lý áp suất và lưu lượng cao hơn.
Q: Kích thước lỗ van điện từ 3V2 là gì?
A: Kích thước lỗ van 3V2-06 là 3,2mm; Kích thước lỗ van 3V2-06 là 3,4mm
Hỏi: OLK 3V2 có thể thay thế những sản phẩm nào?
Trả lời: OLK 3V2 có thể thay thế các van điện từ dòng AIRTAC 3V2 có cùng chức năng và thông số kỹ thuật tương tự.
