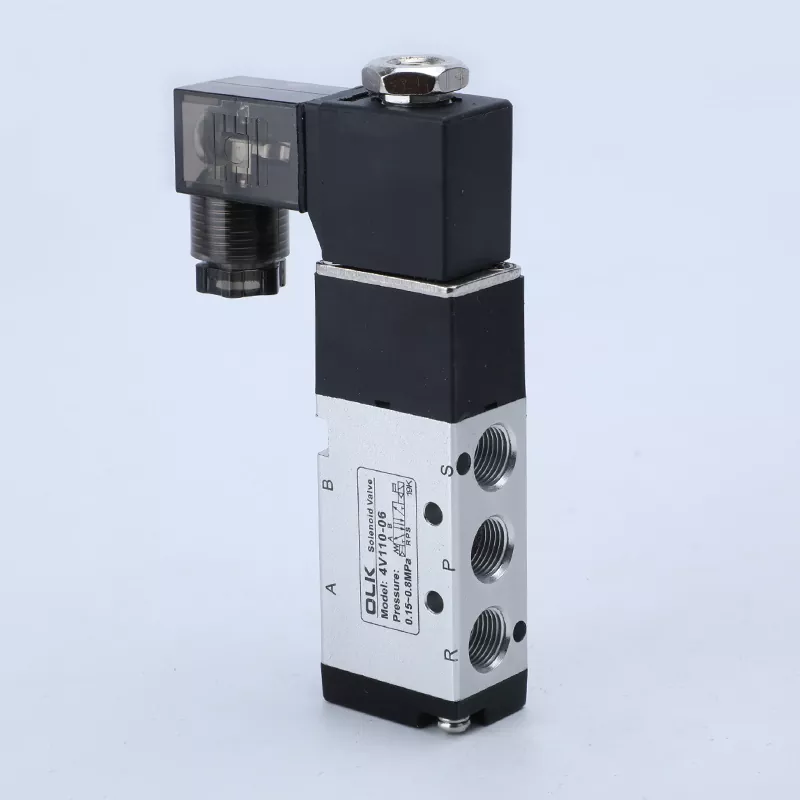

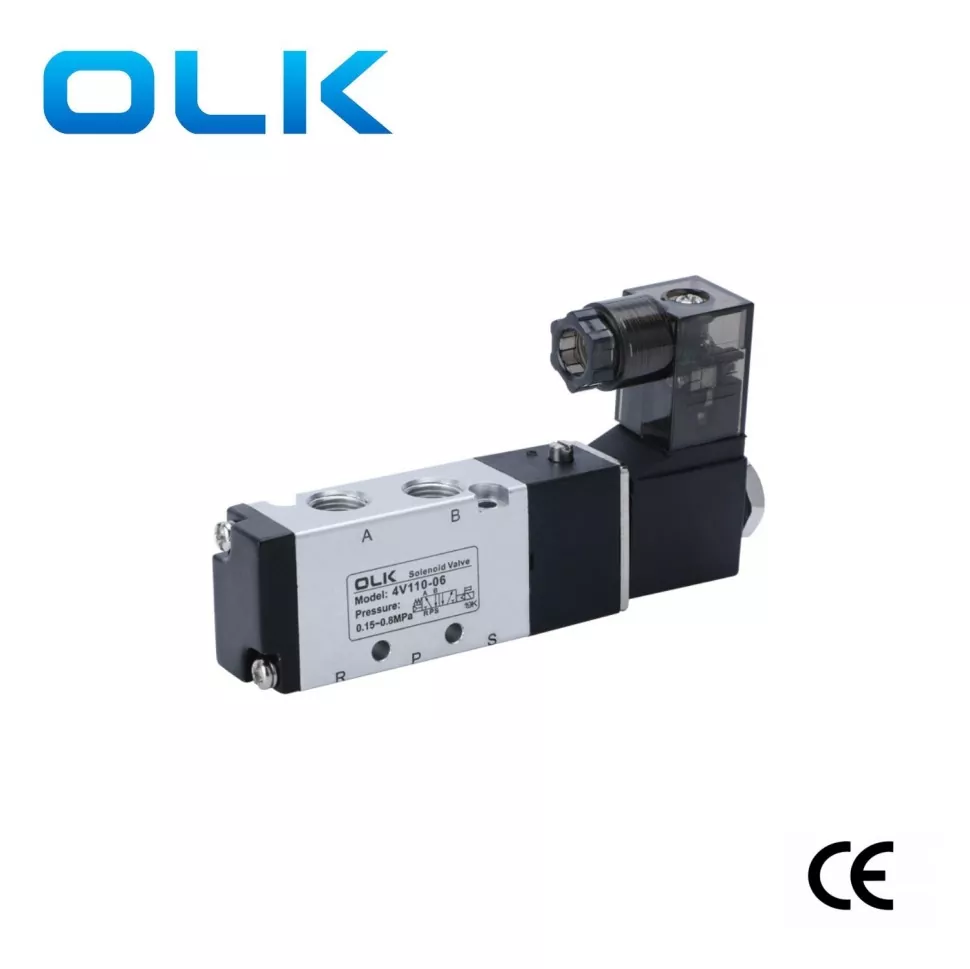

Van điện từ OLK 4V100 5 cách, 5/2 cách van điện từ khí nén đã truyền chứng nhận CE. Kích thước xuất hiện là mô hình nhỏ nhất, với thiết kế nhỏ gọn và đặc điểm kỹ thuật giao diện của 1/8. Van điện từ 4V100 phù hợp cho các hệ thống khí nén nhỏ hơn với tốc độ dòng chảy thấp hơn. Áp dụng cho các thiết bị nhỏ hoặc các hình trụ nhỏ đòi hỏi điều khiển chính xác.
|
Mã đặt hàng |
|
|
|
|
|
|
4V |
1 |
10 |
6 |
AC110V |
|
|
Người mẫu |
Mã số |
loại van |
Kích thước cổng |
điện áp |
Cuộn dây chống nổ |
|
4V: Thể thao2 (3) Van điện từ vị trí |
1: 100 Series |
10: Điện từ đơn 5/2 cách |
M5: M5x0.8 |
AC220V |
Không: Loại Din |
|
|
|
20: Van điện từ kép 5/2 cách |
06: 1/8 '' |
DC24V |
I: Loại dòng |
|
|
|
30c: Trung tâm đóng cửa điện từ kép Vlave5/3way |
|
AC110V |
|
|
|
|
30E: Trung tâm xả điện từ Double Vlave5/3way |
|
AC24V |
|
|
|
|
30p: Van điện từ kép 5/3 đường trung tâm áp suất |
|
DC12V |
|
|
Người mẫu |
4V110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130P-M5 |
4V110-06 4V120-06 |
4V130C-06 4V130E-06 4V130P-06 |
|
Phương tiện làm việc |
Air （lọc qua màn hình lọc trên 40μm） |
|||
|
Chế độ hành động |
Loại thí điểm nội bộ |
|||
|
Kích thước cổng |
Đầu vào = ra ổ cắm = cổng xả = m5 |
Đầu vào = đầu ra == G1/8 |
||
|
Khu vực cắt ngang hiệu quả |
5,5mm² （CV = 0,31） |
5.0mm² （CV = 0,28） |
12.0mm² （CV = 0,67） |
9.0mm² （CV = 0,5） |
|
Vị trí |
Cổng 5/2 |
Cổng 5/3 |
Cổng 5/2 |
Cổng 5/2 |
|
Phạm vi áp suất |
0,15-0,8 MPa (21-114psi) |
|||
|
Áp lực bằng chứng |
1.5MPa (215psi) |
|||
|
Áp lực làm việc |
-20-70 |
|||
|
Vật liệu cơ thể |
Hợp kim nhôm |
|||
|
Bôi trơn |
Không cần |
|||
|
Tần số tối đa |
5 lần/giây |
3 lần/giây |
5 lần/giây |
3 lần/giây |
|
Cân nặng |
4v110-m5: 130g 4v120-m5: 175g |
200 g |
4v110-06: 120g 4v120-06 ： 175g |
200 g |
