một cấu trúc tắt và có thể có cửa vào/ra không khí bên cạnh hoặc phía dưới. Kích thước ren cho các cổng có sẵn ở M5, G1/8 và G1/4.

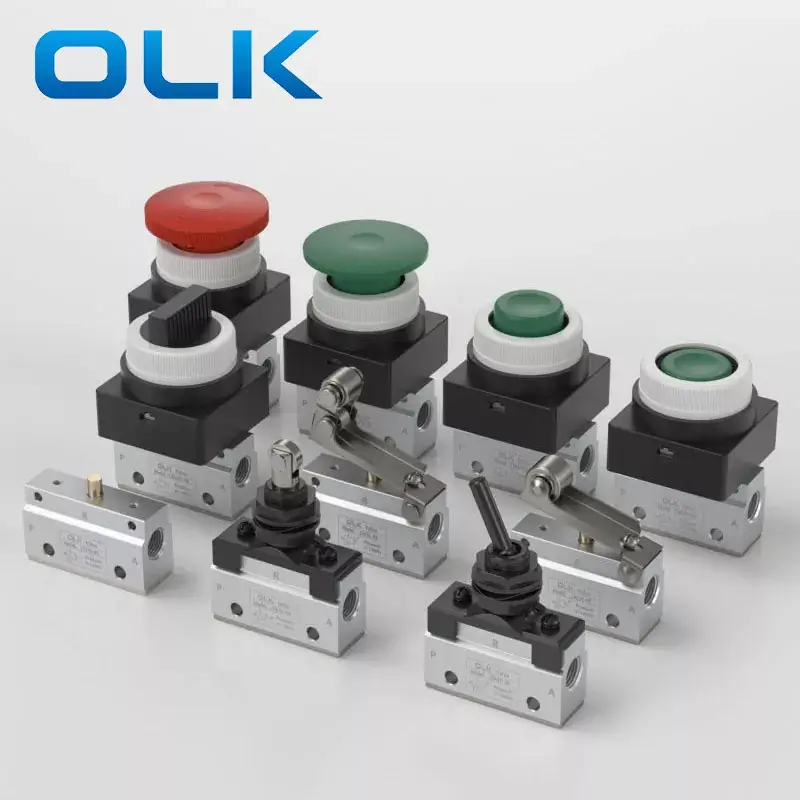

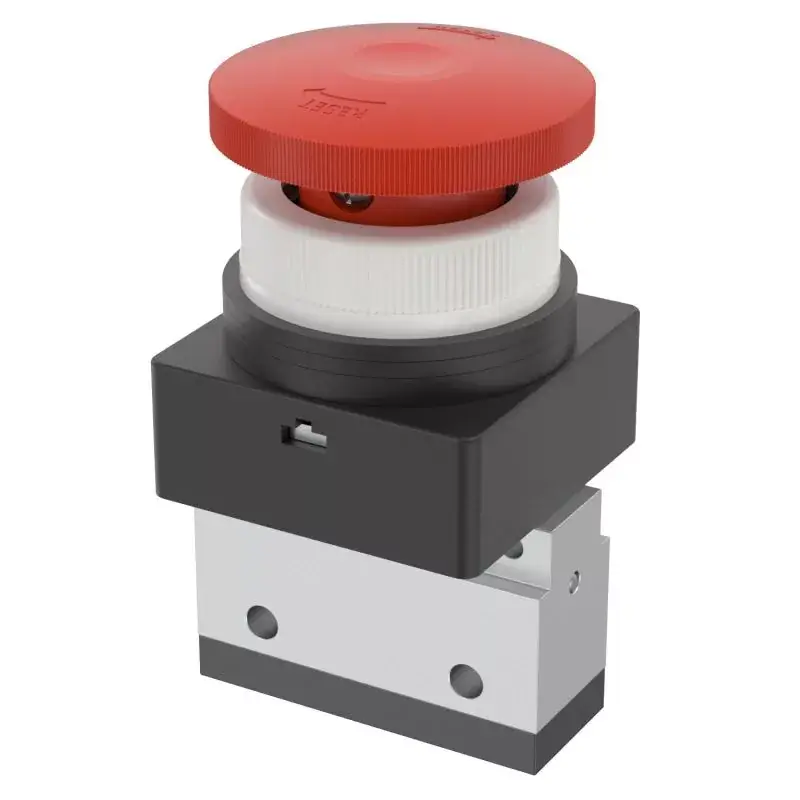

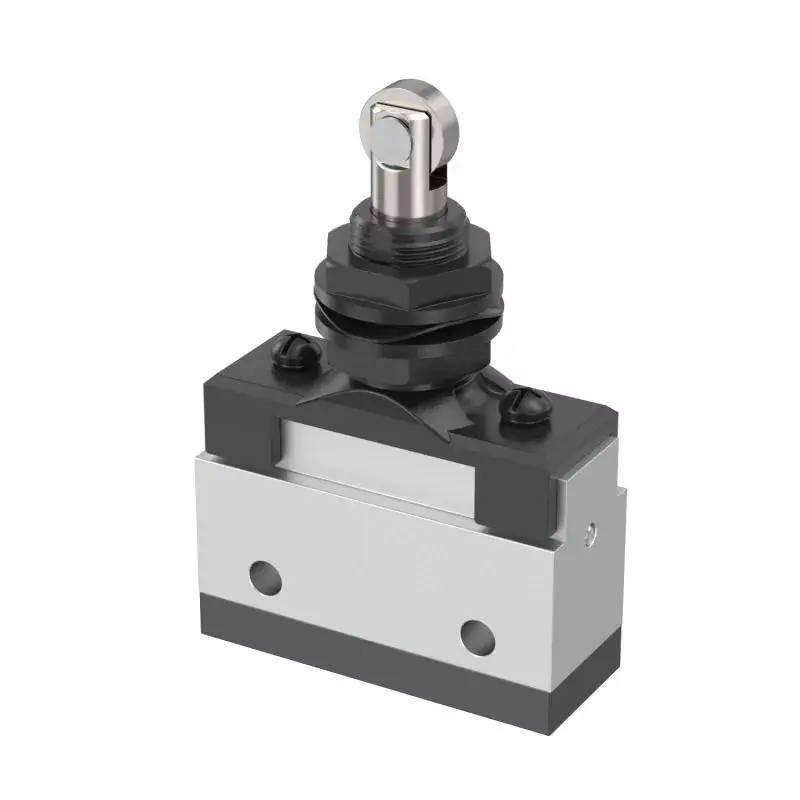

Các loại nút bao gồm: Cơ bản (CM3B), Con lăn (CM3R), Con lăn một hướng (CM3L), Nút phẳng (CM3PF), Nút nhô ra (CM3PP), Nút nấm (CM3PM), Nút dừng khẩn cấp (CM3PL), Núm chọn (CM3HS), Con lăn tác động (CM3V-06) và Tay đòn (CM3Y-06). Các nút có bốn màu: Đỏ, Xanh lục, Đen và Vàng.
1. Các van định hướng dòng CM3B, CM3L, SM3V và CM3R yêu cầu lực bên ngoài để chuyển mạch, được cung cấp bởi các cơ chế bên ngoài, khiến chúng phù hợp để phát hiện hoặc kích hoạt vị trí.
2.Các dòng CM3PF, CM3PM, CM3PMS, CM3PX, CM3PL, CM3PP, CM3HS, CM3HD và CM3Y được vận hành thủ công và có nhiều thiết kế kết cấu khác nhau để phù hợp với các điều kiện vận hành khác nhau.
3.Với cấu trúc ngắt, chúng mang lại khả năng bịt kín tuyệt vời, chuyển mạch linh hoạt và không cần bôi trơn thêm.
4. Đầu điều khiển của dòng CM3L, CM3V, CM3R và CM3Y được làm bằng kim loại, đảm bảo tuổi thọ cao, độ tin cậy và ổn định cao hơn.
5. Dòng CM3PMS và CM3PMX bao gồm vỏ bảo vệ bằng kim loại giúp bảo vệ hiệu quả nắp nút, ngăn chặn sự kích hoạt ngẫu nhiên do lực bên ngoài, giúp chúng an toàn hơn và đáng tin cậy hơn khi sử dụng.
|
Người mẫu |
CM3-05 |
CM3-06 |
CM3-08 |
|
Môi trường làm việc |
Không khí（Lọc qua màn lọc trên 40μm） |
||
|
Chế độ hành động |
Loại tác động trực tiếp điều khiển bên ngoài |
||
|
Kích thước cổng |
M5X0.8 |
G1/8 |
G1/4 |
|
Diện tích mặt cắt ngang hiệu quả |
2,0 mm 2 |
2,5 mm 2 |
15,0mm2 |
|
CV: 0,11 |
CV: 0,14 |
CV: 0,84 |
|
|
Chức vụ |
Cảng 3/2 |
||
|
Phạm vi áp |
0-1.0MPa (0-145psi) |
||
|
Sức ép bằng chứng |
1,5MPa (215psi) |
||
|
Nhiệt độ làm việc |
'-20-70oC |
||
|
Vật liệu cơ thể |
Hợp kim nhôm |
||
