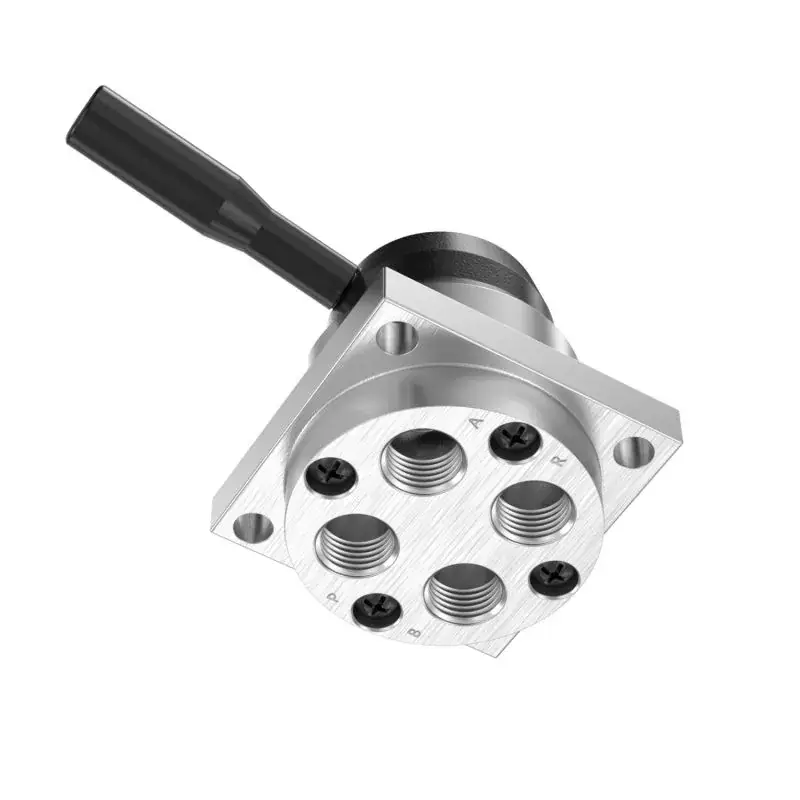

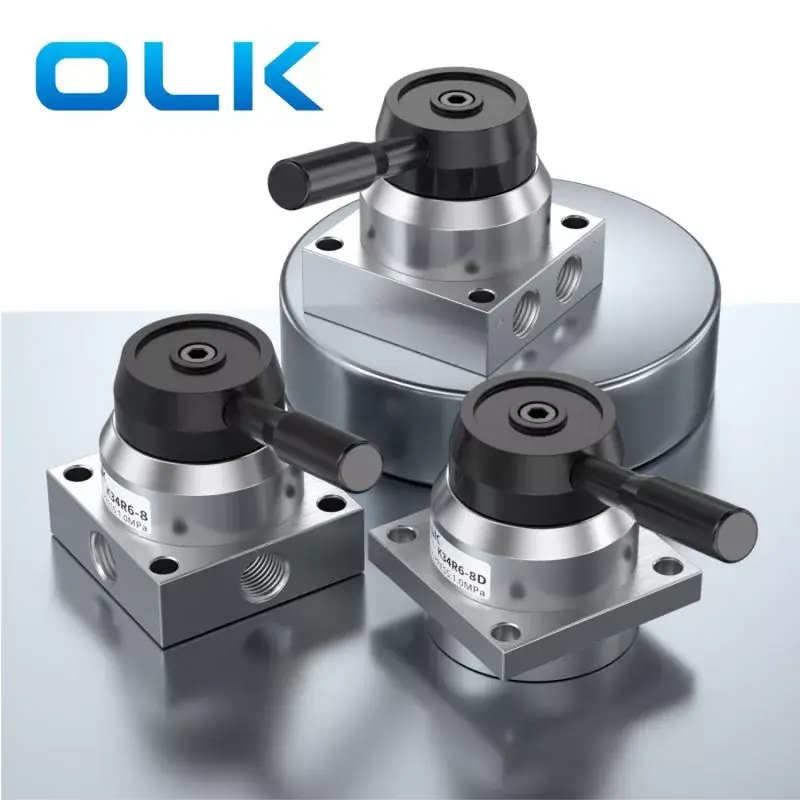

Ouleikai (OLK) sản xuất van quay thủ công K34 2 vị trí 4 chiều và 3 vị trí 4 chiều / van định hướng điều khiển xi lanh tác động trực tiếp. Chúng có thân van bằng hợp kim nhôm có khả năng chống ăn mòn và chống gỉ. Những thân van có độ bền cao này có thể hoạt động liên tục trong 48 giờ. Các cổng ren chính xác của van K34 đi kèm tay cầm có thể tháo rời và phía dưới có các lỗ lắp để lắp đặt dễ dàng hơn.

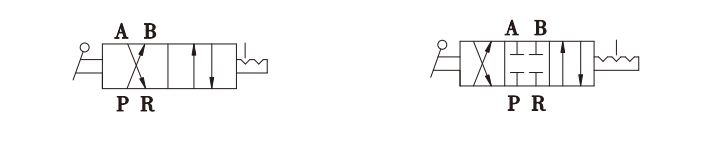

BIỂU TƯỢNG:
| Mã đặt hàng: | |||||
| K | 34 | R6 | - | 8 | L |
| Người mẫu: | Mã số | chức năng: |
|
Kích thước cổng: | Cài đặt: |
| Van xoay tay dòng K: K |
vị trí 24:2 4 chiều | R6: Điều khiển bằng tay |
|
8:G1/4 | Trống:Một lỗ ở một bên |
|
|
vị trí 34:3 4 chiều |
|
|
|
L: Lỗ đôi ở hai bên đối diện |
|
|
|
|
|
|
A: Ba lỗ ở phía dưới |
|
|
|
|
|
|
D:Bốn lỗ ở phía dưới |
|
Người mẫu |
K34r8-l8 |
K34r8-l8 |
K24R8-L8d |
K34R8-L8D |
K24R8-l8s |
K34R8-L8S |
|
Môi trường làm việc |
Không khí（Lọc qua màn lọc trên 40μm） |
|||||
|
Chế độ hành động |
Điều khiển TAY |
|||||
|
Kích thước cổng |
Đầu vào=Đầu ra=PT1/4 |
|||||
|
Phạm vi áp suất |
0,15-0,8MPa (21-114PSI) |
|||||
|
Chức vụ |
Cảng 2/4 |
Cảng 3/4 |
Cảng 2/4 |
Cảng 3/4 |
Cảng 2/4 |
Cảng 3/4 |
|
Áp suất làm việc |
'-10-60oC |
|||||
|
Áp lực bằng chứng |
1,5MPa (215psi) |
|||||
|
Van quay tay khí nén OLK – So sánh 5 mẫu |
|||||||||
|
Ảnh |
|
|
|
|
|
|
|
|
|
|
người mẫu Olk |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Chức vụ |
2 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
|
3 vị trí 4 chiều |
|
|
|
|
|
|
|
|
|
Kích thước cổng |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Tính năng sản phẩm |
Gắn bảng điều khiển |
|
A: Giao diện tứ giác B: Giao diện hai bên, có khả năng giảm âm ở phía dưới |
|
|
|
|
|
Trống:Một lỗ ở một bên L:Hai lỗ ở hai bên đối diện；D:Bốn lỗ ở phía dưới； |
|
|
|
|
|
|
|
|
|
|
|
|
Xử lý |
Tay cầm có thể tháo rời |
|
Tay cầm có thể tháo rời |
|
Tay cầm có thể tháo rời |
|
Tay cầm không thể tháo rời/bằng nhựa |
|
Tay cầm có thể tháo rời, tay cầm chống bỏng |
|
|
|
|
|
|
|
|
|
|
|
|
Kích thước của cơ sở |
Sê-ri 200: 62 mm |
|
61,3 mm |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Góc lật |
105° |
|
Tiêu thụ điện năng |
80W (Chế độ chờ 0,5W) |
|
Chịu tải |
45kg-65kg |
|
Màu sắc |
Màu trắng bóng cao |
|
nâng chiều cao |
65cm-85cm (Có thể được trang bị thang máy thứ hai) |
|
Khoảng cách điều khiển từ xa |
50 mét (Không gian mở) |
|
Người mẫu |
K34R6-8 |
|
|
|
||
|
Môi trường làm việc |
Không khí（Lọc qua màn lọc trên 40μm） |
|||||
|
Chế độ hành động |
Điều khiển TAY |
|||||
|
Kích thước cổng |
Đầu vào=Đầu ra=PT1/4 |
|||||
|
Phạm vi áp suất |
0,15-0,8MPa (21-114PSI) |
|||||
|
Chức vụ |
3 vị trí 4 chiều |
|
|
|
||
|
Áp suất làm việc |
'-10-60oC |
|||||
|
Áp lực bằng chứng |
1,5MPa (215psi) |
|||||
