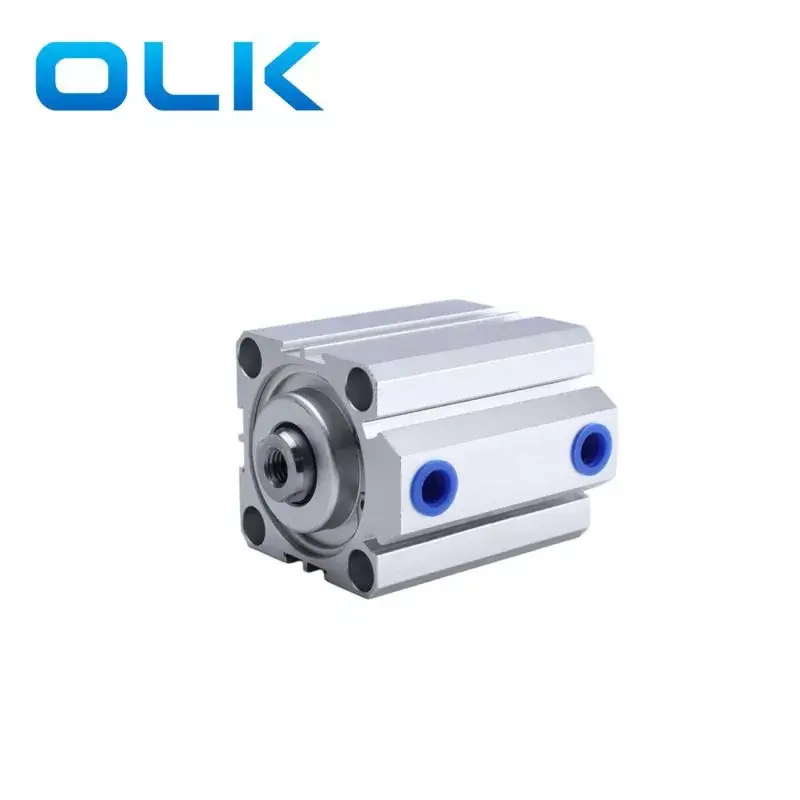

Xi lanh mỏng SDA Ouleikai (OLK) có thiết kế cực mỏng, làm cho nó phù hợp với các ứng dụng có không gian hạn chế, cho phép lắp đặt và vận hành trong không gian hẹp. Mặc dù có kích thước nhỏ, xi lanh loại mỏng SDA thể hiện hiệu suất tuyệt vời, bao gồm phản ứng nhanh, hoạt động ổn định và khả năng định vị chính xác cao.
Cơ thể xi lanh mỏng được trang bị các khe công tắc từ tính xung quanh nó, giúp việc cài đặt các công tắc gần. Với các chức năng như đẩy và xoay tuyến tính, nó có khả năng ứng dụng mạnh mẽ và có thể được sử dụng để điều khiển thành phần trong các thiết bị điện tử, chẳng hạn như điều khiển mở/đóng các ổ đĩa CD và điều khiển truyền trong thiết bị in.
Công ty khí nén OLK đã sản xuất sê-ri SDA Sê-ri SDA Sê-ri hoạt động ổn định trong một thời gian dài mà không cần phải bảo trì hoặc thay thế thường xuyên.
Trung Quốc Ouleikai pneuaamtic Stable Hoạt động ổn định SDA Sê -ri Đặc điểm sản phẩm xi lanh mỏng
Biểu tượng xi lanh mỏng SDA:
| Mã đặt hàng: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| SDAD | S | 20 | X | 30 |
|
|
|
|
| Sdaj | S | 20 | X | 30 | - | 30 | B |
|
|
NGƯỜI MẪU: |
Nam châm | Kích thước lỗ |
|
Stoke |
|
Điều chỉnh đột quỵ |
Loại chủ đề |
Loại chủ đề |
| SAD: Xi lanh mỏng (đôi acing) |
Trống: không có nam châm |
|
|
|
|
10: 10 mm | Trống: Chủ đề nữ |
Trống: Pt |
| SSA: Xi lanh mỏng (diễn xuất đơn) |
S: Với nam châm |
|
|
|
|
20: 20 mm |
B: Chủ đề nam |
T: NPT |
| STA: Xi lanh mỏng (kéo hành động đơn) |
|
|
|
|
|
30: 30 mm |
N: Không có chủ đề |
G: g |
| SDAD: xi lanh mỏng (thanh đôi) |
|
|
|
|
|
40: 40mm |
|
|
| SDAJ: XYLINDER THÀNH |
|
|
|
|
|
50: 50mm |
|
|
1. Tuân thủ tiêu chuẩn của công ty.
2. Thân hình xi lanh và nắp phía sau, cũng như thanh piston và piston, được tán thành cho một cấu trúc nhỏ gọn và đáng tin cậy.
3.
4. Con dấu piston áp dụng cấu trúc niêm phong hai mặt đặc biệt, có kích thước nhỏ gọn, với chức năng lưu trữ dầu.
5. Cấu trúc nhỏ gọn tiết kiệm hiệu quả không gian cài đặt.
6. Các rãnh chuyển đổi từ tính được cung cấp xung quanh thân xi lanh để lắp đặt thuận tiện các công tắc gần.
7. Các thông số kỹ thuật khác nhau của các loại xi lanh có sẵn để lựa chọn.
|
Kích thước lỗ khoan (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Chế độ diễn xuất |
Hành động kép |
|||||||||
|
Di chuyển ra ngoài / Giới thiệu diễn xuất duy nhất |
- |
|||||||||
|
Phương tiện làm việc |
Không khí làm sạch |
|||||||||
|
Áp lực làm việc |
Hành động kép: 0,1-1.0 MPa (14-145psi) |
|||||||||
|
Hành động đơn: 0,2-1.0 MPa (28-145psi) |
||||||||||
|
Áp lực bằng chứng |
1,5 MPa (215psi) |
|||||||||
|
Phạm vi nhiệt độ làm việc |
-20-80 |
|||||||||
|
Phạm vi tốc độ làm việc |
Hành động kép: 30-500 diễn xuất đơn: 50-500 |
|||||||||
|
Chế độ đệm |
Đệm tai nạn |
|||||||||
|
Kích thước cổng |
M5x0.8 |
PT1/8 |
PT1/4 |
PT3/8 |
||||||
