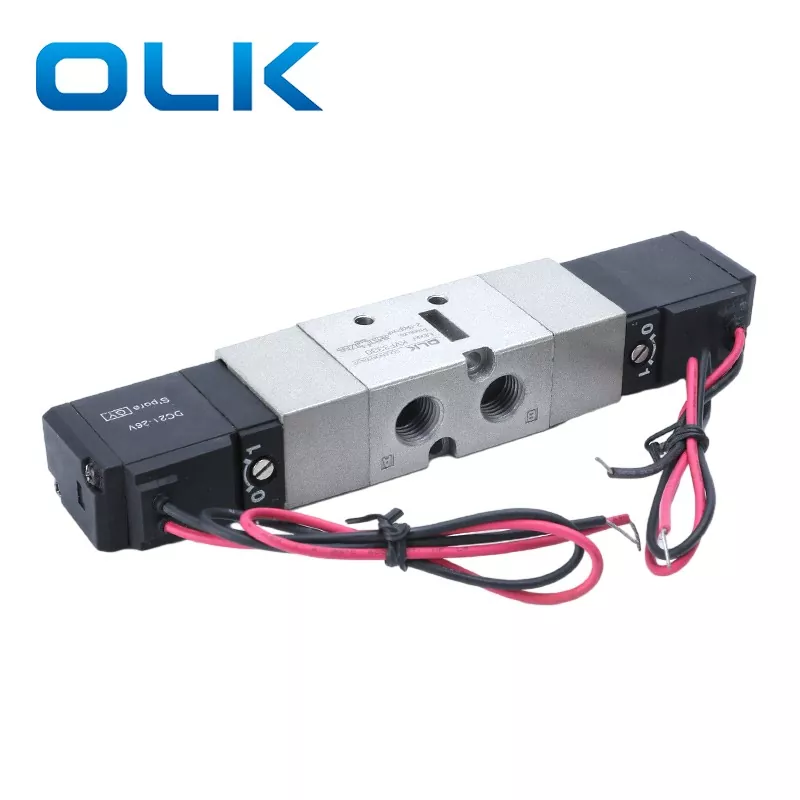

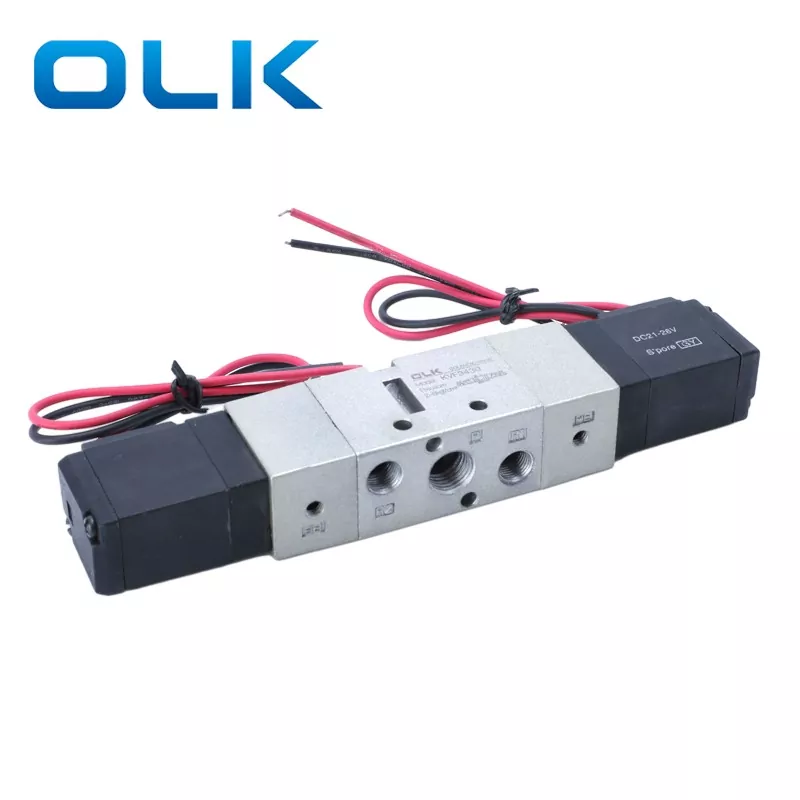

Van điện từ VF3000 nội bộ Pilot 2 vị trí 5 chiều và 3 vị trí 5 chiều Loại đường ống trực tiếp
Lỗ khoan ống chỉ sử dụng quy trình gia công đặc biệt để có độ ma sát thấp, áp suất khởi động thấp và tuổi thọ dài hơn. Kích thước cổng lớn cung cấp luồng không khí cao hơn, thích hợp để dẫn động các xi lanh cỡ trung bình đến lớn hoặc nhiều bộ truyền động.
Thiết kế mô-đun cho phép lắp đa dạng cho nhiều van, cung cấp không khí tập trung và giảm đường ống. Van điện từ dòng DS/VF 3000 và 5000 được sử dụng rộng rãi trong các hệ thống điều khiển khí nén dòng cao cho dây chuyền sản xuất tự động và máy móc công nghiệp.
·Dòng chảy cao
·Đường ống / Mô-đun / Tiết kiệm không gian
·Độ bền cấp công nghiệp
|
Mã đặt hàng |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
Người mẫu |
loại van |
|
điện áp |
loại đường |
Manul |
kích thước cổng |
|
Van điện từ VF3000 |

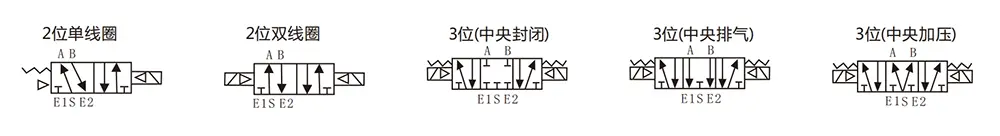

130: điện từ đơn 5/2 chiều |
|
3:110VAC |
G:loại đường |
|
02:PT1/4 |
|
|
230: vlave điện từ đôi 5/2 chiều |
|
4:220VAC |
D:Din loại |
|
|
|
|
330C: trung tâm khép kín vlave5/3way điện từ đôi |
|
5:24VDC |
DZ:DZ có ánh sáng |
|
|
|
|
430E: trung tâm xả đôi vlave5/3way |
|
6:12VDC |
|
|
|
|
|
530P: van điện từ đôi trung tâm áp suất 5/3 chiều |
|
|
|
|
|
|
Thông số kỹ thuật chung |
|
|
Môi trường làm việc |
Không khí |
|
Nhiệt độ làm việc |
0-50oC |
|
Bôi trơn |
không cần |
|
Ghi đè thủ công |
Loại khóa tuốc nơ vít |
|
Chống sốc / rung |
30G/5G (8.3--2000Hz) |
|
Bao vây |
Chống bụi |
|
Người mẫu |
chức vụ |
xôn xao |
kgf/cm2(Mpa) |
Thời gian đáp ứng (ms) |
Tối đa. Tần số hoạt động |
kích thước cổng |
Diện tích mặt cắt hiệu dụngmm2(CV) |
kgf |
|

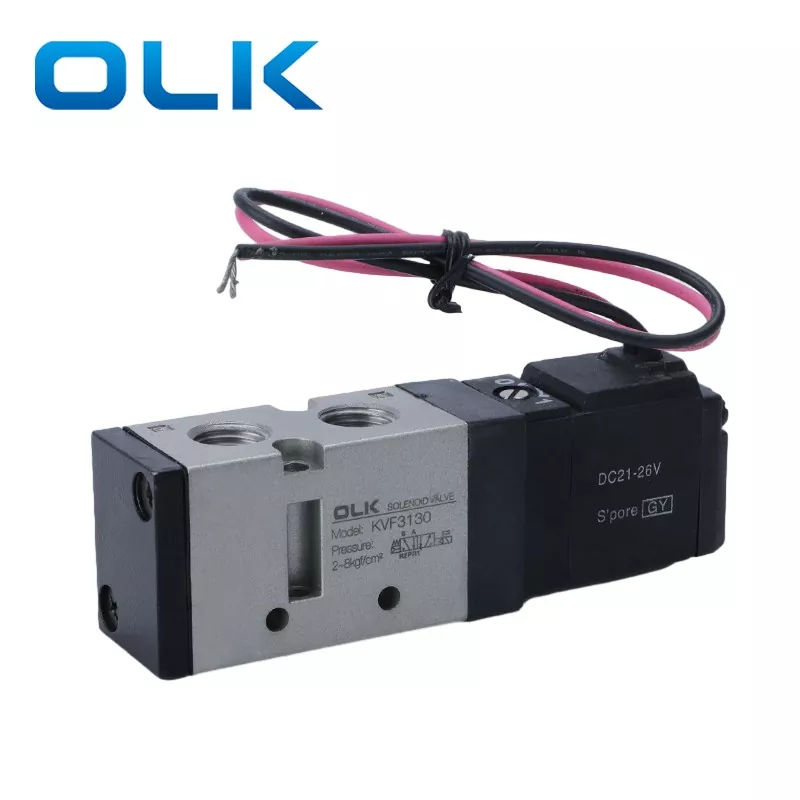

VF3130-□△B-02 |
2 vị trí |
hành động đơn lẻ |
1,5～9(0,15～0,8) |
30 mili giây |
5 |
PT1/4 |
17,1(0,95) |
0.21 |
|

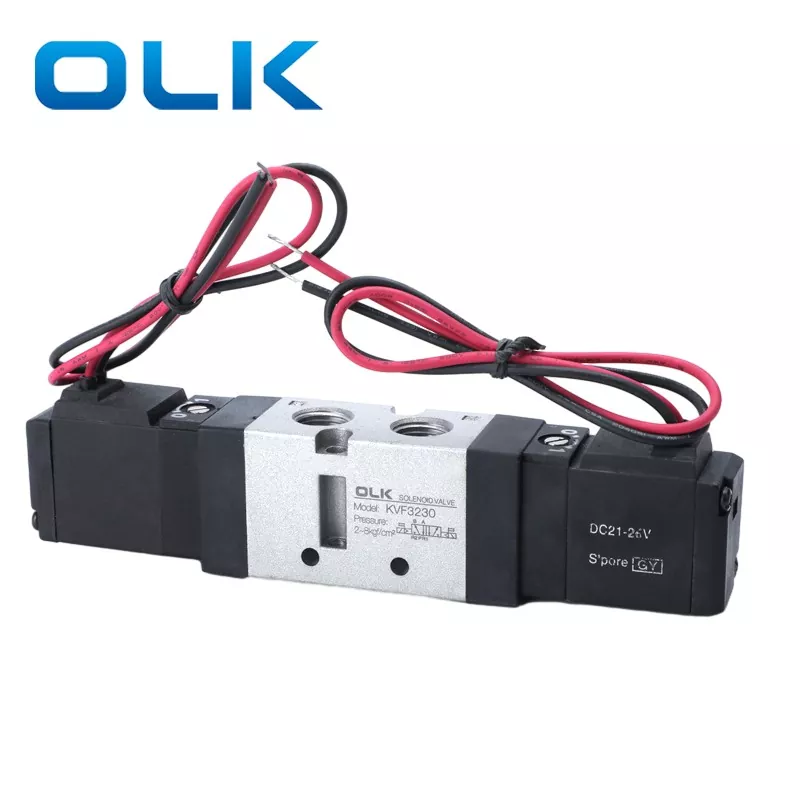

VF3230-□△B-02 |
2 vị trí |
hành động kép |
1~9(0,1~0,9) |
30 mili giây |
5 |
PT1/4 |
17,1(0,95) |
0.29 |
|
VF3330-□△B-02 |
3 vị trí |
trung tâm khép kín vlave5/3way điện từ đôi |
1~9(0,1~0,9) |
50 mili giây |
3 |
PT1/4 |
13,5(0,75) |
0.42 |
|
VF3430-□△B-02 |
3 vị trí |
trung tâm xả đôi vlave5/3way |
1~9(0,1~0,9) |
50 mili giây |
3 |
PT1/4 |
17,1(0,95) |
0.42 |
|

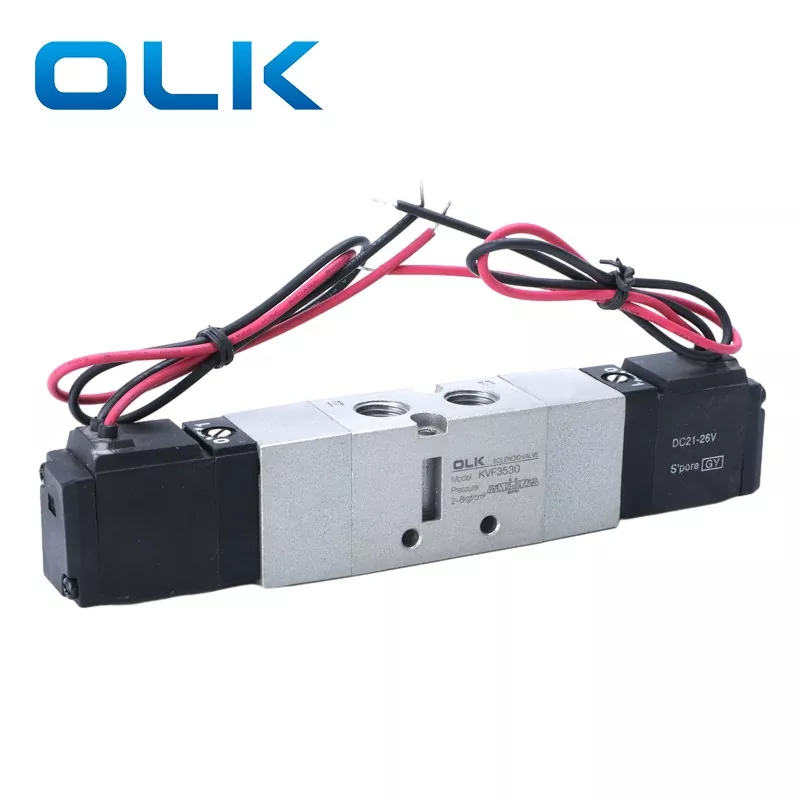

VF3530-□△B-02 |
3 vị trí |
van điện từ đôi trung tâm áp suất 5/3 |
1~9(0,1~0,9) |
50 mili giây |
3 |
PT1/4 |
16,2(0,9) |
0.42 |
DS3000/VF3000 có thể thay thế model nào?
DS3000 có thể thay thế TPC tại Hàn Quốc với chức năng tương tự, và VF 3000 có thể thay thế SMC tại Nhật Bản với chức năng tương tự
Đường kính vòi phun của van điện từ 5 chiều DS3000/VF3000 là bao nhiêu?
Lỗ ren DS3000/VF3000 là PT1/4
