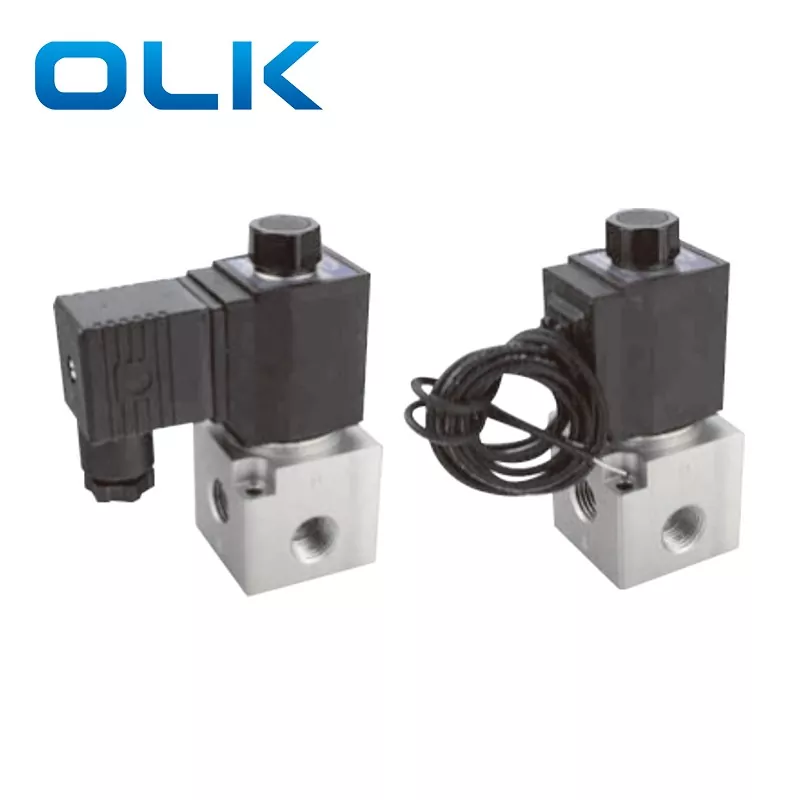

Van điện từ dòng cao 3V3 là loại van 2 chiều, 3 chiều có thiết kế tác động trực tiếp, mang lại phản hồi nhanh hơn và tần số chuyển mạch cao hơn so với các loại van vận hành bằng phi công. Thân máy bằng hợp kim nhôm chắc chắn của nó hỗ trợ luồng không khí cao và áp suất cao hơn, đồng thời nó cũng có thể được sử dụng với các ứng dụng chân không. Các tùy chọn cuộn dây điện từ bao gồm DC12V, DC24V, AC110V hoặc AC220V, đảm bảo hoạt động ổn định và nhạy bén.
Van điện từ cao áp 3V3 3 chiều này phù hợp với các hệ thống khí nén từ trung bình đến lớn, đặc biệt cho nhiều xi lanh làm việc cùng nhau hoặc các hệ thống yêu cầu lưu lượng khí cao. Cấu hình thường đóng (NC), thường mở (NO) và điện từ kép của nó khiến nó trở nên lý tưởng cho các dây chuyền tự động hóa, máy đóng gói, thiết bị in và máy chế biến thực phẩm. Phản ứng nhanh và chính xác của nó giúp phân biệt nó với các van nhỏ như 3V2.
1. Cấu trúc tác động trực tiếp với chuyển mạch nhạy cảm.

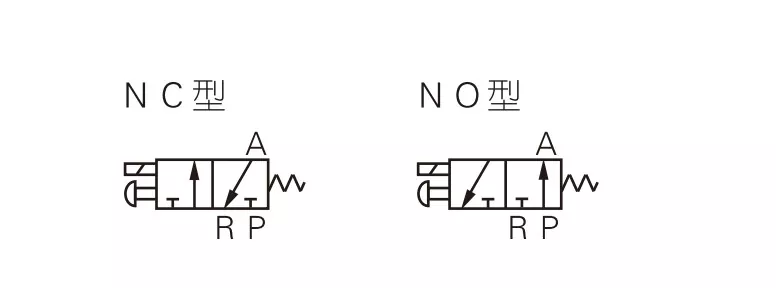

2. Có sẵn các loại thường đóng (NC) và thường mở (NO).
3. Thiết kế tắt đồng trục để bịt kín tốt và lưu lượng lớn.
4.Không cần bôi trơn.
5. Được trang bị tính năng ghi đè thủ công để dễ dàng cài đặt và kiểm tra.
6. Có sẵn nhiều tùy chọn điện áp tiêu chuẩn.
|
Mã đặt hàng |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Người mẫu |
Mã số |
|
Kích thước cổng |
Kiểu diễn xuất |
Điện áp tiêu chuẩn |
Lối vào điện |
Loại chủ đề |
|
|
3V:2 vị trí 3 chiều |
loạt 3:3 |
|
08:G1/4 |
NC: thường đóng
|
Đ: AC220V |
Trống: Loại CỦA BẠN |
Trống:G
|
|
|
|
|
|
|
KHÔNG: thường mở |
B:DC24V |
I: Kiểu đường |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
Đ: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Người mẫu |
3V3-08 |
|
Phương tiện làm việc |
Không khí (được lọc bằng bộ lọc 40 μm trở lên) |
|
Kiểu diễn xuất |
Diễn xuất trực tiếp |
|
Kích thước cổng* |
G1/4 |
|
Vị trí & Đường đi |
2 vị trí 3 chiều |
|
Khu vực hiệu quả |
1,5 MPa (215 psi) |
|
Bôi trơn |
IP65(DIN40050) |
|
Phạm vi áp suất vận hành |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Bằng chứng áp lực |
1,5 MPa (215 psi) |
|
Nhiệt độ hoạt động (°C) |
-20 ~ 70 |
|
Chất liệu thân máy |
Hợp kim nhôm |
|
Điện áp tiêu chuẩn |
AC220V AC110 AC24V DC24V DC12V |
|
Dải điện áp |
AC:±15% DC:±10% |
|
Tiêu thụ điện năng |
AC:10VA DC:6,5W |
|
Lớp bảo vệ |
IP65(DIN40050) |
|
Lớp cách nhiệt |
Cấp độ B |
|
Kiểu kết nối |
Loại phích cắm DIN/Loại đường dây |
|
Thời gian kích thích tối thiểu |
0,05 giây |
|
Mục |
Bôi trơn |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Phương tiện làm việc |
Không khí |
Không khí, nước, dầu |
Không khí |
Không khí |
|
Trạng thái ban đầu: |
NC |
NC/KHÔNG |
KHÔNG/NC |
KHÔNG/NC |
|
Loại truyền động |
Diễn xuất trực tiếp |
Diễn xuất trực tiếp |
Diễn xuất trực tiếp |
Diễn xuất trực tiếp |
|
Kích thước cổng |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Vị trí & Đường đi |
Vị trí 3 cổng 2 |
2 cổng 2 vị trí |
Vị trí 3 cổng 2 |
Vị trí 3 cổng 2 |
|
Bôi trơn |
Không bắt buộc |
Không bắt buộc |
Không bắt buộc |
Không bắt buộc |
|
Áp suất làm việc |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Bằng chứng áp lực |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Kích thước lỗ |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm(luồng gió lớn) |
Hỏi: Sự khác biệt chính giữa van điện từ 3V2 và 3V3 là gì?
A: 3V2: dòng chảy giữa, phù hợp với hệ thống điều khiển khí nén nhỏ
3V3: lưu lượng cao, phù hợp với nhiều xi lanh hoặc ứng dụng lưu lượng cao.
Sự khác biệt về cấu trúc: 3V3 có thân máy lớn hơn và có thể xử lý áp suất và lưu lượng cao hơn.
Q: Kích thước lỗ van điện từ 3V3 là gì?
A: Kích thước lỗ van 3V3-08 là 11mm
Hỏi: OLK 3V3 có thể thay thế những sản phẩm nào?
Trả lời: OLK 3V3 có thể thay thế các van điện từ dòng AIRTAC 3V3 có cùng chức năng và thông số kỹ thuật tương tự.
