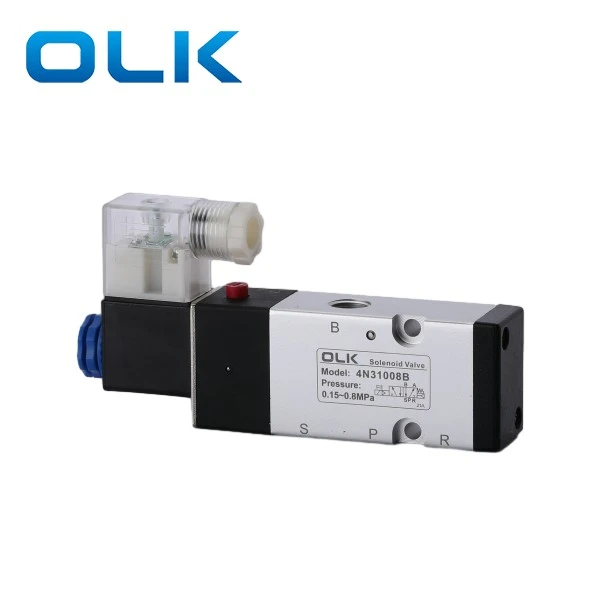

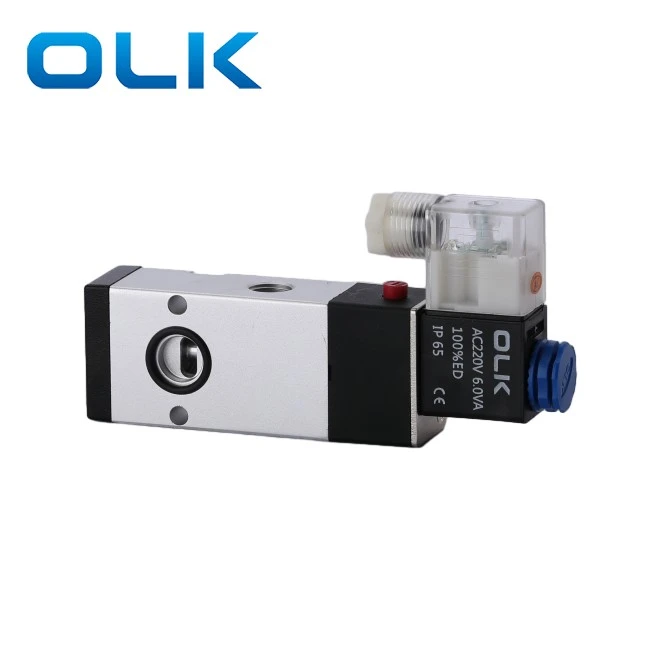

5 chiều 4N310-08 Van điện từ tấm

OLK 2Pocation 5 Way 4N310-08 Van điện từ tấm là G1/4 Kích thước cổng.4N310-08 Van có một thiết kế đầu ra không khí trở lại, cho phép lắp đặt linh hoạt và tiết kiệm không gian, tăng cường hiệu quả tốc độ phản hồi và độ ổn định của hệ thống.

5 cách 4N310-08 dành riêng cho hệ thống xi lanh kẹp công cụ, phù hợp cho các kịch bản chuyển đổi tần số cao. Và được dành riêng cho các thiết bị tự động hóa như máy công cụ CNC và trung tâm gia công.

5 cách 4N310-08 Tính năng Van điện từ Tấm Tính năng ：

Thiết kế chuyên dụng cho xi lanh/xi lanh kẹp

Lỗ thông hơi ở mặt sau, cấu trúc nhỏ gọn

Điện áp tùy chọn: AC220V / DC24V

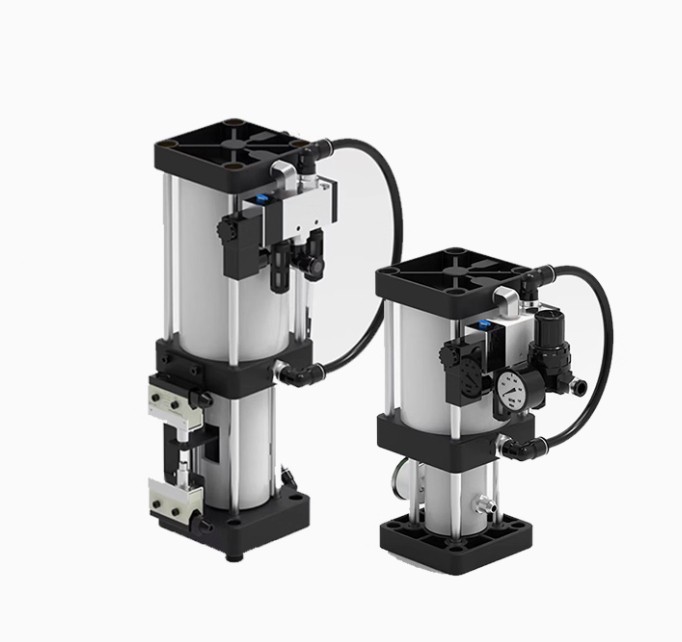

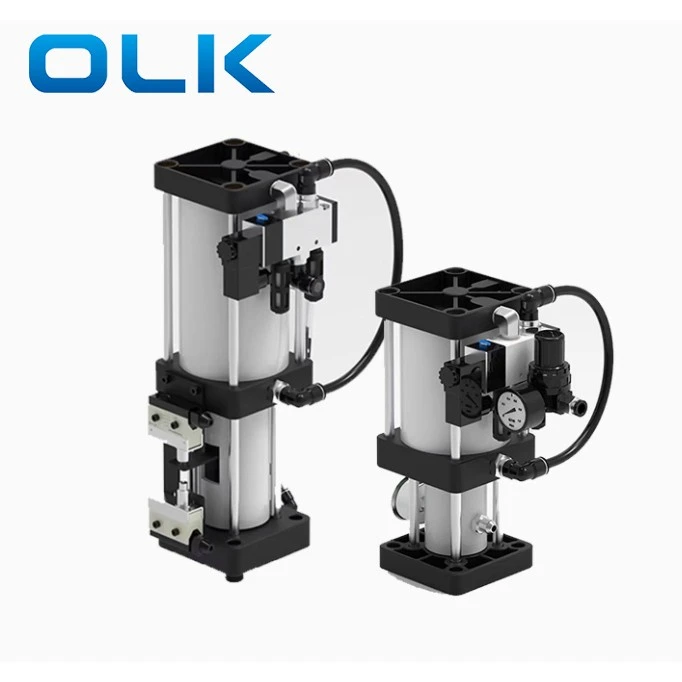

Tổng quan về Xi lanh phát hành công cụ (TRC)

Xi lanh phát hành công cụ được sử dụng đặc biệt cho các trục chính máy CNC để giải phóng các công cụ. Xi lanh này sử dụng nguyên tắc "truyền áp suất bằng nhau trong chất lỏng", cho phép áp suất không khí nhỏ tạo ra lực lớn cần thiết để giải phóng công cụ trong trục chính

Ghi chú cài đặt xi lanh phát hành công cụ

Đối với các trục chính dọc, hãy sửa hình trụ bằng khung và cài đặt nó theo chiều dọc phía trên hộp trục chính.

Đối với các trục chính ngang, hãy giữ cho cốc dầu dọc và cao hơn thân xi lanh.

Các cốc dầu phải úp mặt để cho phép không khí thoát ra khỏi xi lanh.

Các bước cài đặt xi lanh phát hành công cụ

Tắt nguồn điện (bảng và tủ) và cung cấp không khí.

Tháo nắp hộp trục chính. Ngắt kết nối ống khí khỏi van điện từ.

Tháo đai ốc nhựa trên cuộn điện từ (không tháo dây trừ khi được đánh dấu đúng).

Ngắt kết nối dây khỏi các công tắc giới hạn trên và dưới (đánh dấu cẩn thận).

Tháo xi lanh cũ.

Cài đặt xi lanh mới và sửa nó bằng ốc vít.

Kết nối lại dây và ống không khí. Đảm bảo:

Công tắc giới hạn trên cùng được nhấn.

Công tắc giới hạn dưới cùng được điều chỉnh chính xác (đối với các máy với tạp chí công cụ, điều này rất quan trọng cho sự an toàn).

Sau khi cài đặt, kiểm tra với một công cụ. Kiểm tra phát hành công cụ và kẹp. Đối với các máy có tạp chí công cụ, công cụ kiểm tra thay đổi.

Công cụ giải phóng các biện pháp phòng ngừa sử dụng xi lanh

· Xi lanh có thể được cài đặt theo chiều dọc hoặc chiều ngang. Đối với ngang, cốc dầu phải đối mặt.

· Nguồn cung cấp không khí phải sạch và khô, áp lực ít nhất 6 kgf/cm².

· Mức dầu trong cốc: Tối thiểu 1/5, tối đa 4/5.

· Kiểm tra 4N310 Điện áp và áp suất không khí trong quá trình lắp đặt.

Câu hỏi thường gặp

4N310 được sử dụng để làm gì?

4N310 được sử dụng cho xi lanh phát hành công cụ.

AC vs DC cuộn?

AC dành cho quyền lực hộ gia đình; DC là dòng điện trực tiếp.

Nút dưới lỗ kết nối là gì?

Nó thủ công chuyển đổi cổng xả.

Mẹo cài đặt?

Làm sạch đường ống và kết nối để tránh bụi bẩn đi vào mạch không khí.

Kích thước cổng 4N310-08 của 4N310-08 là gì?

Đầu vào, ổ cắm, ống xả: Chủ đề G1/4; Đường kính lỗ xả bên: 19 mm.
