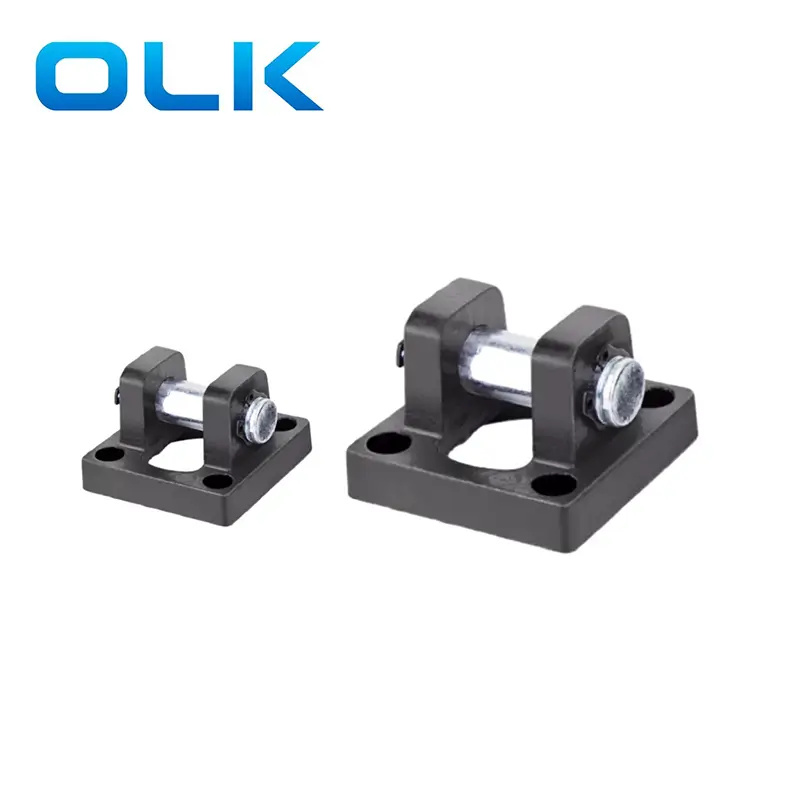

OLK Pneumatic Company đôi tai phía sau gắn kết cle-cb clevis cho sê-ri sê-ri xi lanh khí nén.CB Clevis khung có hai mặt với thiết kế khe cắm đối xứng và centr. Các hệ thống chuyển động thường xuyên.CB Khung gắn Clevis Thích hợp cho các xi lanh khí nén cỡ trung bình đến lớn, tải trọng nặng hoặc ứng dụng động.
Khung gắn CB CLE được sử dụng rộng rãi trong thiết bị in, máy móc thực phẩm, đường bao bì và các thiết bị khác yêu cầu kết nối nổi ở đầu di chuyển.
|

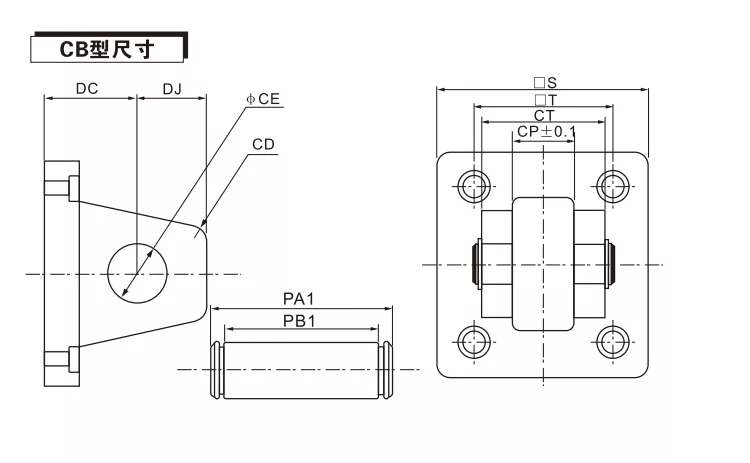

Mã / đường kính lỗ khoan |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Cc |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
ĐĨA CD. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
CE |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
CJ |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
Cp |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
CT |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
PA1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
PB1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Những hình trụ khí nén nào nó có thể được sử dụng trên khung lắp cle CB?
Vị trí cài đặt của bốn lỗ ren được cố định và chỉ có thể được sử dụng cho các xi lanh SC,

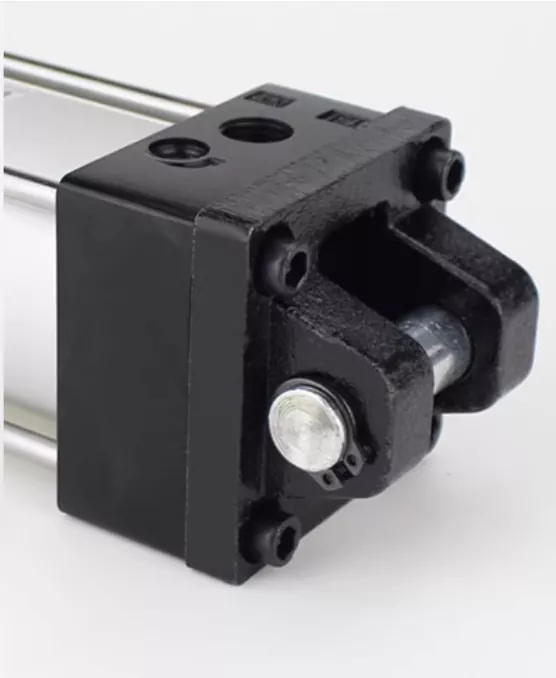

Làm thế nào để cài đặt clevis xi lanh CB trên xi lanh SC?
Căn chỉnh bốn ốc vít với bốn lỗ ren ở dưới cùng của xi lanh SC, cố định vị trí của chúng bằng ốc vít và cuối cùng siết chặt từng lỗ ren theo trình tự
Sự khác biệt giữa CA và CB là gì?
CA Clevis là một clevis duy nhất, CB Clevis là đôi Clevis.
Liệu khung lắp CB CB có bao gồm ốc vít không?
Các thông số kỹ thuật khác nhau của clevis xi lanh CB sử dụng các ốc vít khác nhau. Vui lòng tham khảo doanh số bán hàng cho các yêu cầu và báo giá cụ thể
