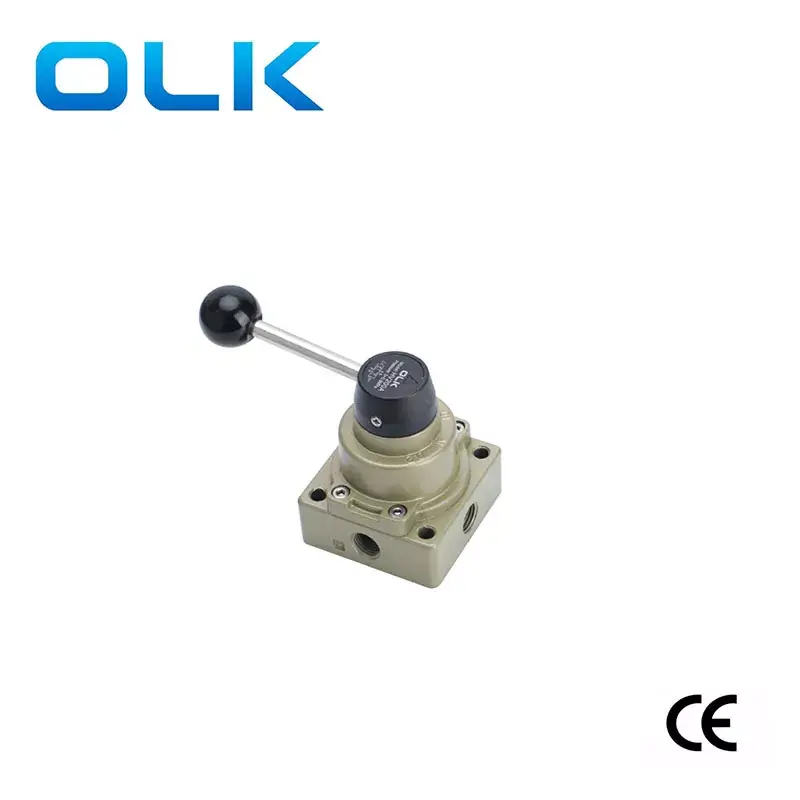

Van vận hành bằng tay bốn cổng Ouleikai (OLK) HV200A/B được vận hành bằng tay, với khả năng chuyển đổi đường dẫn khí đạt được bằng cách xoay tay cầm van. Chúng dễ vận hành và trực quan, không cần cung cấp thêm năng lượng. Van cổng 2/4 HV200B có bộ giảm thanh tích hợp ở cổng xả phía dưới.
Van xoay thủ công dòng OLK HV200 4 chiều rất linh hoạt và phù hợp với nhiều hệ thống khí nén khác nhau. Với hiệu suất ổn định, độ tin cậy và hiệu quả về chi phí, chúng là sự lựa chọn lý tưởng để điều khiển hệ thống khí nén.
Van xoay thủ công dòng HV200 4 chiều Các bánh răng khác nhau dẫn đến hành động xi lanh khác nhau.
Khi chuyển sang số 02, cổng xả B thoát ra không khí, cổng xả A thoát ra, xi lanh nở ra.
Khi chuyển sang số N, cả hai cổng xả A và B đều đóng, xi lanh dừng giữa chừng.
Khi chuyển sang số 01, cửa xả A xả khí, cửa xả B thoát ra và xi lanh thụt vào.
|
Mã đặt hàng |
|||||
|
HV |
2 |
00 |
__ |
A |
08 |
|
Người mẫu |
loạt |
|
|
Chức năng |
Kích thước cổng |
|
Van quay tay dòng HV:HV |
Dòng 2:200 |
|
|
A: Giao diện tứ giác |
08:RC1/4 |
|
|
|
|
|
B:B: giao diện hai bên, có khả năng giảm âm ở phía dưới |
|
|
Người mẫu |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Môi trường làm việc |
Không khí（Lọc qua màn lọc trên 40μm） |
|||
|
Chế độ hành động |
Điều khiển TAY |
|||
|
Kích thước cổng |
Đầu vào=Đầu ra=PT1/4 |
|||
|
Phạm vi áp suất |
0,15-0,8MPa (21-114PSI) |
|||
|
Chức vụ |
Cảng 2/4 |
Cảng 3/4 |
Cảng 2/4 |
Cảng 3/4 |
|
Áp suất làm việc |
'-10-60oC |
|||
|
Áp lực bằng chứng |
1,5MPa (215psi) |
|||
|
Van quay tay khí nén OLK – So sánh 5 mẫu |
|||||||||
|
Ảnh |
|
|
|
|
|
|
|
|
|
|
người mẫu Olk |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Chức vụ |
2 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
3 vị trí 4 chiều |
|
|
3 vị trí 4 chiều |
|
|
|
|
|
|
|
|
|
Kích thước cổng |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Tính năng sản phẩm |
Gắn bảng điều khiển |
|
A: Giao diện tứ giác B: Giao diện hai bên, có khả năng giảm âm ở phía dưới |
|
|
|
|
|
Trống:Một lỗ ở một bên L:Hai lỗ ở hai bên đối diện；D:Bốn lỗ ở phía dưới； |
|
|
|
|
|
|
|
|
|
|
|
|
Xử lý |
Tay cầm có thể tháo rời |
|
Tay cầm có thể tháo rời |
|
Tay cầm có thể tháo rời |
|
Tay cầm không thể tháo rời/bằng nhựa |
|
Tay cầm có thể tháo rời, tay cầm chống bỏng |
|
|
|
|
|
|
|
|
|
|
|
|
Kích thước của cơ sở |
Sê-ri 200: 62 mm |
|
61,3 mm |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Người mẫu |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Môi trường làm việc |
Không khí（Lọc qua màn lọc trên 40μm） |
|||||
|
Chế độ hành động |
Điều khiển TAY |
|||||
|
Kích thước cổng |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Phạm vi áp suất |
0,15-0,8MPa (21-114PSI) |
|||||
|
Chức vụ |
Cảng 2/4 |
Cảng 3/4 |
Cảng 2/4 |
Cảng 3/4 |
Cảng 2/4 |
Cảng 3/4 |
|
Áp suất làm việc |
'-10-60oC |
|||||
|
Áp lực bằng chứng |
1,5MPa (215psi) |
|||||
