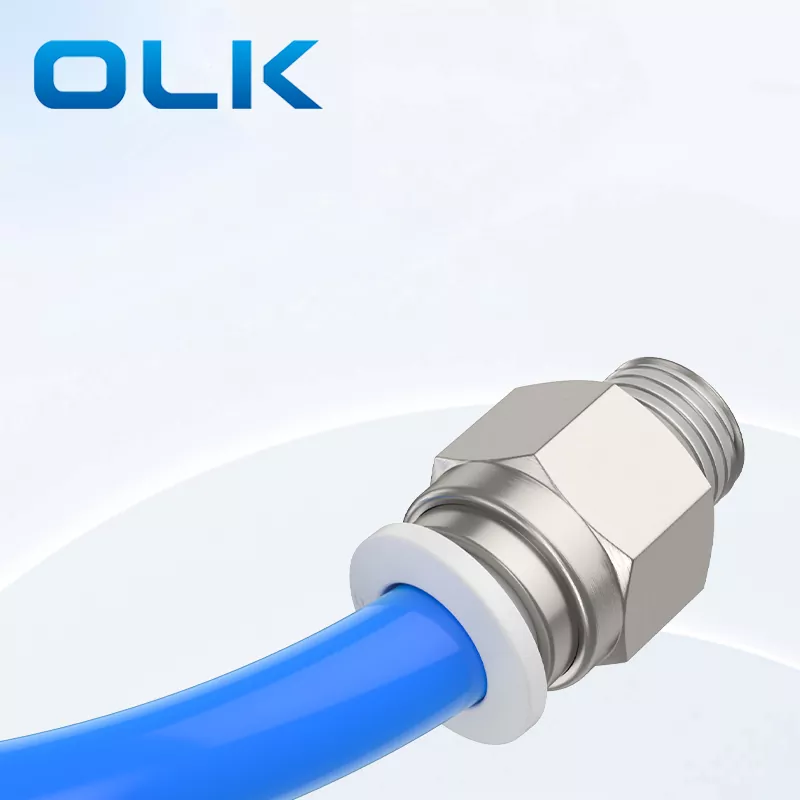

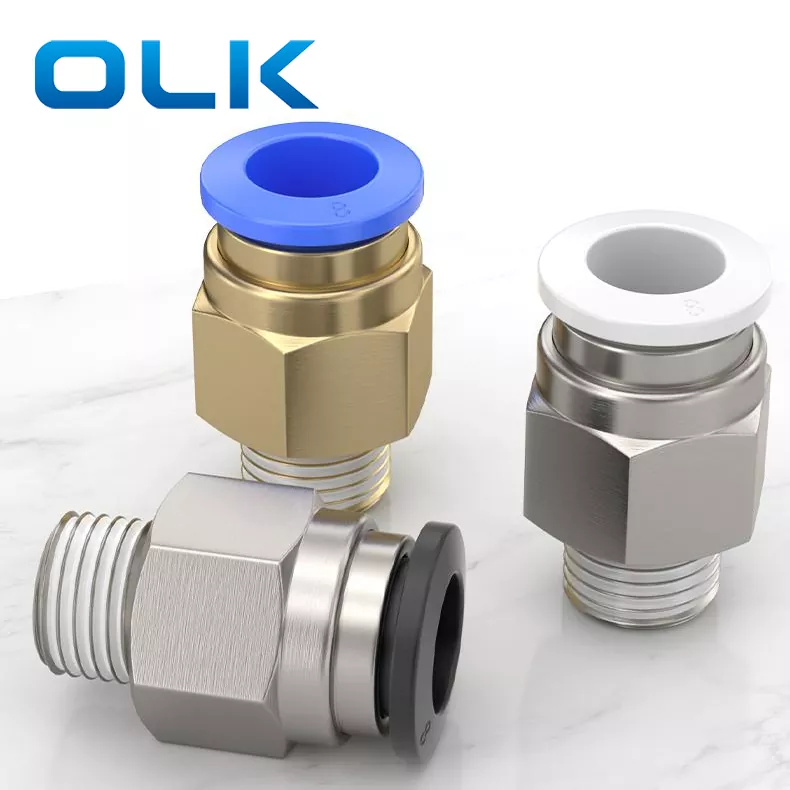

Đẩy thẳng vào chủ đề pc nam trong lắp ống là một đầu nối khí nén loại thẳng được thiết kế để kết nối nhanh và an toàn của ống với các cổng thiết bị. Nó có cấu trúc nhỏ gọn, niêm phong mạnh mẽ và lắp đặt nhanh.
|
Mã đặt hàng |
|||
|
PC |
8 |
- |
01 |
|
Người mẫu |
Kích thước ống (số liệu) |
|
Loại chủ đề (sợi ống thẳng 55 °) |
|
|
4: 4mm |
|
01: G1/8 |
|
|
6: 6 mm |
|
02: G1/4 |
|
|
8: 8 mm |
|
03: G3/8 |
|
|
10: 10 mm |
|
04: G1/2 |
|
|
12: 12 mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Dịch |
Không khí/nước (có điều kiện)/Vacuum |
|
Áp lực hoạt động |
0-1.0MPa |
|
Áp suất chân không |
-100kpa (10 Torr) |
|
Nhiệt độ hoạt động |
-10-60 |
|
Vật liệu |
Nylon (PA), polyurethane (PU) |
|

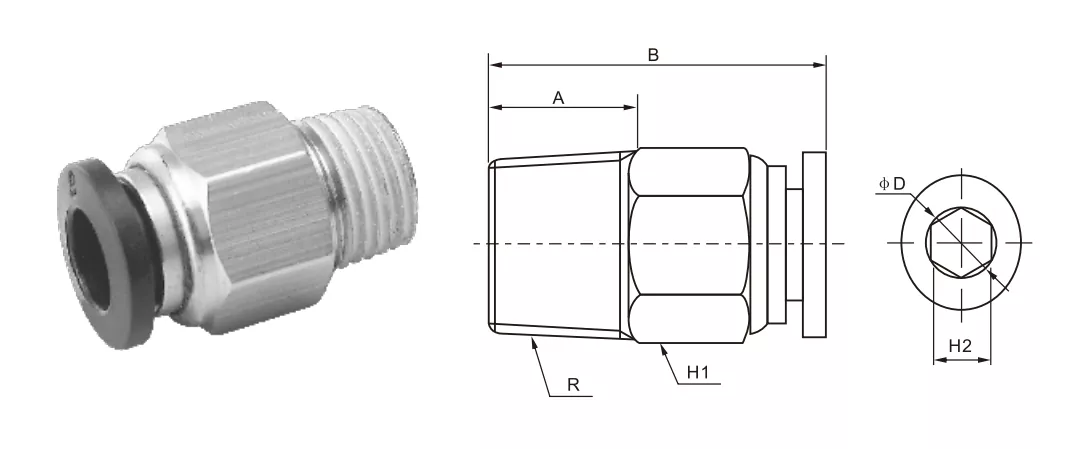

Inch ống vừa vặn |
Ống số liệu phù hợp |
φd |
R |
A |
B |
H1 |
H2 |
|
PC5/32-M5 |
PC4-M5 |
4 |
M5 |
4.5 |
21.8 |
10 |
2 |
|
PC5/32-01 |
PC4-01 |
4 |
R1/8 |
6.5 |
20.5 |
10 |
3 |
|
PC5/32-02 |
PC4-02 |
4 |
R1/4 |
9 |
19.5 |
14 |
3 |
|
PC1/4-M5 |
PC6-M5 |
6 |
M5 |
4.5 |
22.8 |
12 |
2 |
|
PC1/4-01 |
PC6-01 |
6 |
R1/8 |
6.5 |
22.2 |
12 |
4 |
|
PC1/4-02 |
PC6-02 |
6 |
R1/4 |
9 |
22.2 |
14 |
4 |
|
PC1/4-03 |
PC6-03 |
6 |
R3/8 |
10 |
21.5 |
17 |
4 |
|
PC1/4-04 |
PC6-04 |
6 |
R1/2 |
10 |
23 |
21 |
4 |
|
PC5/16-01 |
PC8-01 |
8 |
R1/8 |
8 |
26.8 |
14 |
4 |
|
PC5/16-02 |
PC8-02 |
8 |
R1/4 |
10 |
25.2 |
14 |
6 |
|
PC5/16-03 |
PC8-03 |
8 |
R3/8 |
10 |
22.2 |
17 |
6 |
|
PC5/16-04 |
PC8-04 |
8 |
R1/2 |
11 |
23.7 |
21 |
6 |
|
PC3/8-01 |
PC10-01 |
10 |
R1/8 |
8 |
30.7 |
17 |
4 |
|
PC3/8-02 |
PC10-02 |
10 |
R1/4 |
10 |
31 |
17 |
6 |
|
PC3/8-03 |
PC10-03 |
10 |
R3/8 |
10 |
29.5 |
17 |
8 |
|
PC3/8-04 |
PC10-04 |
10 |
R1/2 |
11 |
25.2 |
21 |
8 |
|
PC1/2-01 |
PC12-01 |
12 |
R1/8 |
8 |
31.7 |
19 |
4 |
|
PC1/2-02 |
PC12-02 |
12 |
R1/4 |
10 |
33.2 |
19 |
6 |
|
PC1/2-03 |
PC12-03 |
12 |
R3/8 |
10 |
30 |
19 |
8 |
|
PC1/2-04 |
PC12-04 |
12 |
R1/2 |
11 |
30 |
21 |
8 |
|
|
PC14-03 |
14 |
R3/8 |
11 |
38 |
24 |
6 |
|
|
PC14-04 |
14 |
R1/2 |
12 |
39 |
24 |
8 |
|
|
PC16-03 |
16 |
R3/8 |
13 |
39 |
24 |
10 |
|
|
PC16-04 |
16 |
R1/2 |
15 |
39 |
27 |
12 |
Đầu nối PC được làm bằng vật liệu nào?
đồng
Tên của các bộ phận lắp ống kết nối là gì?
Cấu trúc bên trong ống kết nối nhanh: Phát hành, Bộ thẻ hợp kim kẽm, LOCK Clip Spring, khóa tay, vòng niêm phong clasp, nhựa cường độ cao
Đó là loại chủ đề PC nào?
Đó là một chủ đề số liệu, m đại diện cho.
