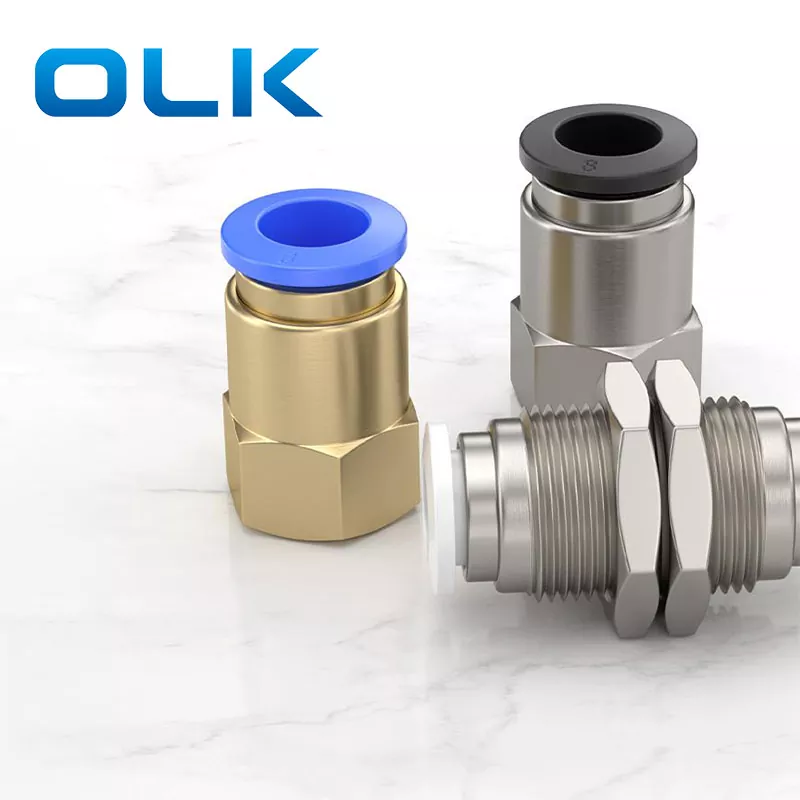

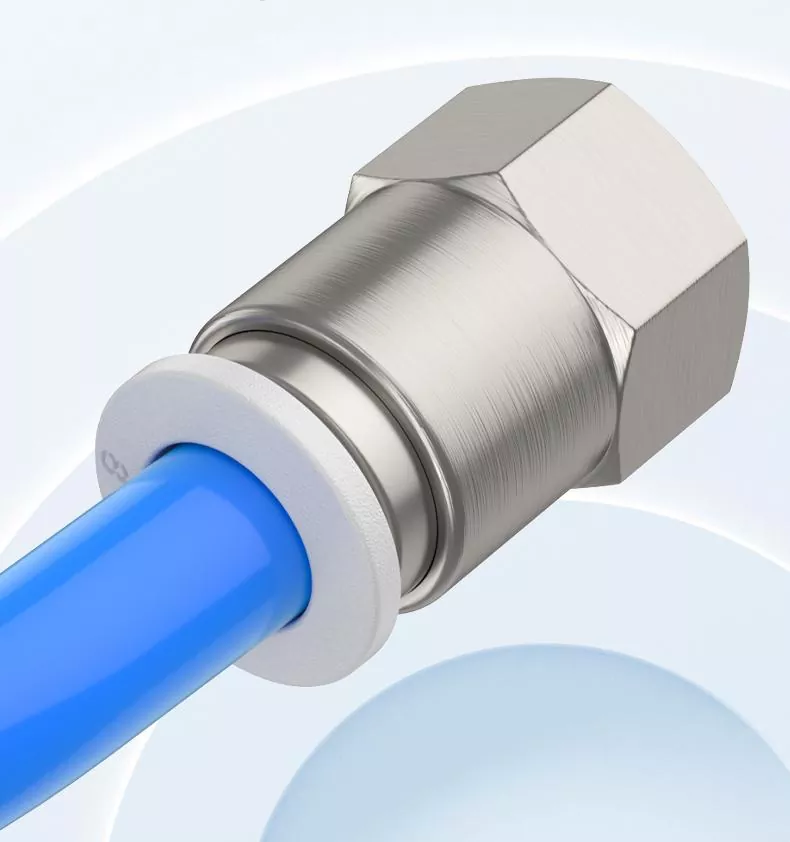

Pcf nữ thẳng đẩy thẳng trong khớp ống và pc nam chỉ đẩy thẳng vào ống phù hợp tất cả đều thuộc loại đẩy loại cơ bản. và cài đặt nhỏ gọn hơn
|
Mã đặt hàng |
|||
|
PCF |
8 |
- |
01 |
|
Người mẫu |
Kích thước ống (số liệu) |
|
Loại chủ đề (sợi ống thẳng 55 °) |
|
Sê -ri PCF phù hợp |
4: 4mm |
|
01: G1/8 |
|
|
6: 6 mm |
|
02: G1/4 |
|
|
8: 8 mm |
|
03: G3/8 |
|
|
10: 10 mm |
|
04: G1/2 |
|
|
12: 12 mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Dịch |
Không khí/nước (có điều kiện)/Vacuum |
|
Áp lực hoạt động |
0-1.0MPa |
|
Áp suất chân không |
-100kpa (10 Torr) |
|
Nhiệt độ hoạt động |
-10-60 |
|
Vật liệu |
Nylon (PA), polyurethane (PU) |
|
Inch ống vừa vặn |
Ống số liệu phù hợp |

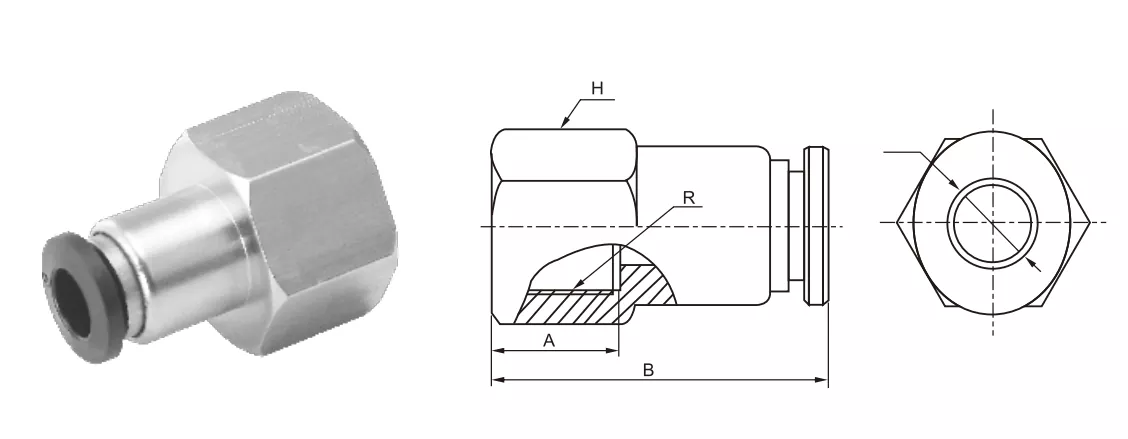

φd |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Kiểu |
Người đẩy vào kết nối |
|
|
Hỗ trợ loại chủ đề |
Bspt / npt / số liệu |
|
|
Chủ đề |
Nam giới |
Nữ giới |
|
Cài đặt |
Vít trong các lỗ ren hoặc xi lanh và các thiết bị khác kết thúc |
Vít vào xi lanh hoặc khớp bên ngoài |
|
Ứng dụng |
Mô hình phổ biến phổ biến nhất, được ưu tiên, được trang bị thiết bị chủ đề bên trong |
Được sử dụng để kết nối với các phụ kiện ren bên ngoài hoặc trong các tình huống có yêu cầu không gian cao |
|
Được cài đặt trên thân xi lanh hoặc van (xi lanh có các luồng bên trong), đầu ren được kết nối với thiết bị và ống được chèn để sử dụng |
Kết nối ổ cắm không khí của van điều khiển hoặc van điện từ (với luồng bên ngoài) và sửa thiết bị bằng luồng bên trong và chèn một ống ở đầu kia |
|
|
Yêu cầu sức mạnh khóa mạnh hơn hoặc các yêu cầu niêm phong cao hơn, thường được sử dụng cùng với chất bịt kín sợi hoặc vòng chữ O |
Do không gian hạn chế, chỉ có thể sử dụng các luồng nội bộ để kết nối. Có thể giảm chiều dài chung |
|
Những ứng dụng khí nén là pcf nữ đẩy thẳng trong ống phù hợp với？
Nó phải là một kết nối phụ kiện có ren bên ngoài với các yêu cầu không gian cao
Tôi nên chú ý gì khi sử dụng khớp nối PCF?
Áp suất hoạt động không thể vượt quá 1,0MPa
