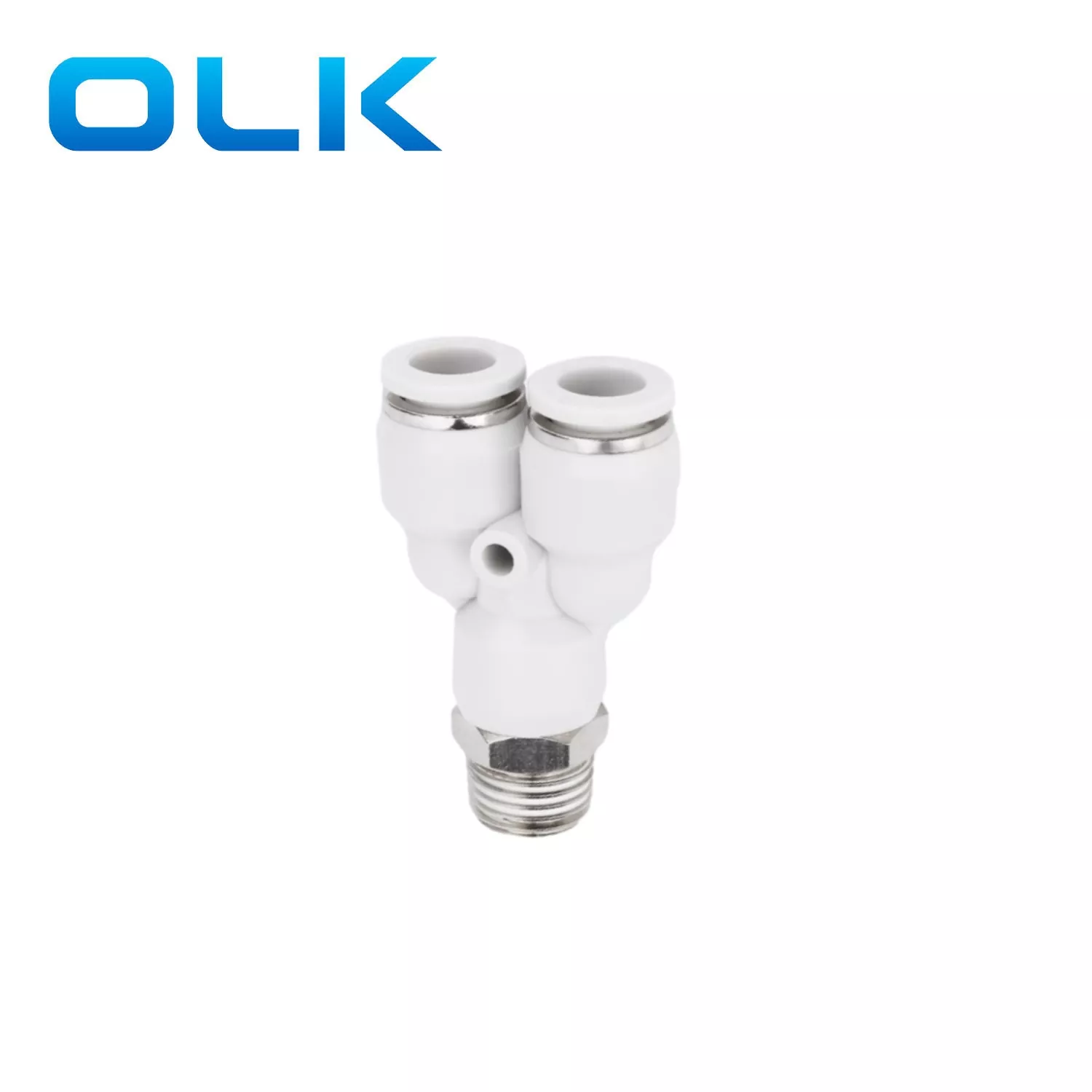

Lắp ống đẩy loại PX Y

Mã đặt hàng

PX

8

--

01

Người mẫu

Kích thước ống (số liệu)

Loại ren (ren ống thẳng 55°)

Phụ kiện dòng PX

4:4mm

01:G1/8

6:6mm

02:G1/4

8:8mm

03:G3/8

10:10mm

04:G1/2

12:12mm

14:14mm

16:16mm

Dịch

Không khí/nước (có điều kiện)/chân không

Áp suất vận hành

0-1.0Mpa

Áp suất chân không

-100Kpa(10 Torr)

Nhiệt độ hoạt động

-10-60oC

Vật liệu

NYLON(PA),Polyurethane(PU)

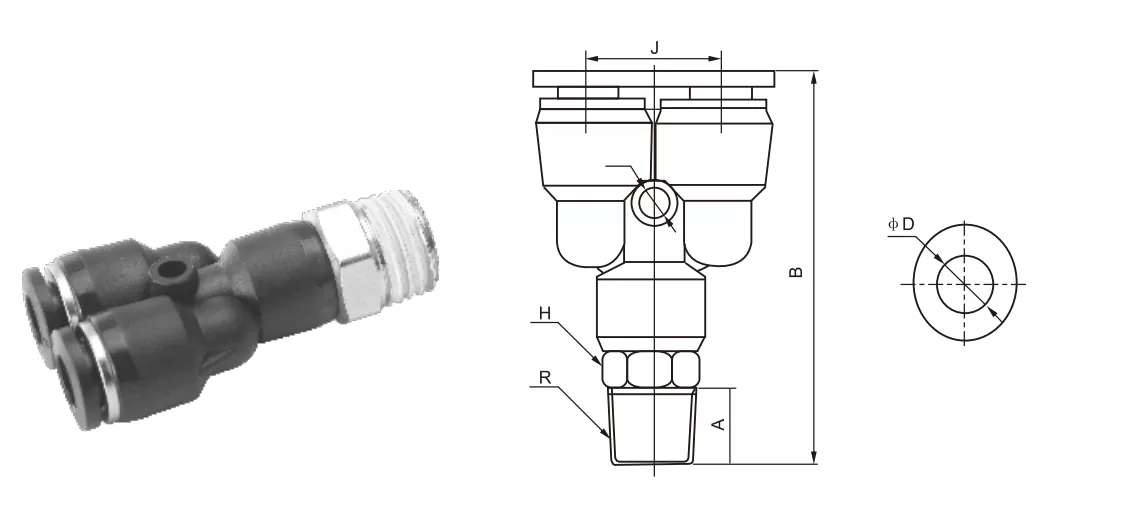

Lắp ống inch

Lắp ống số liệu

φD

R

A

B

E

J

φd

PX5/32-M5

PX4-M5

4

M5

4.5

42.5

10

10.8

2.5

PX5/32-01

PX4-01

4

R1/8

7

43

10

10.8

2.5

PX5/32-02

PX4-02

4

R1/4

9

44

14

10.8

3

PX1/4-M5

PX6-M5

6

M5

4.5

41.5

12

13.4

3.5

PX1/4-01

PX6-01

6

R1/8

6.5

46

12

13.4

3.5

PX1/4-02

PX6-02

6

R1/4

9

48.5

14

13.4

3.5

PX1/4-03

PX6-03

6

R3/8

10

49

17

13.4

3.5

PX1/4-04

PX6-04

6

R1/2

10

51

21

13.4

3.5

PX5/16-01

PX8-01

8

R1/8

8

51

14

15.8

4

PX5/16-02

PX8-02

8

R1/4

10

52.5

14

15.8

4

PX5/16-03

PX8-03

8

R3/8

10

53.5

17

15.8

4

PX5/16-04

PX8-04

8

R1/2

11

55

21

15.8

4

PX3/8-01

PX10-01

10

R1/8

8

56.5

17

19

4

PX3/8-02

PX10-02

10

R1/4

10

58

17

19

4

PX3/8-03

PX10-03

10

R3/8

10

58

17

19

4

PX3/8-04

PX10-04

10

R1/2

11

59

21

19

4

PX1/2-01

PX12-01

12

R1/8

8

62

19

21.5

4

PX1/2-02

PX12-02

12

R1/4

10

70

19

21.5

4.5

PX1/2-03

PX12-03

12

R3/8

10

70

19

21.5

4.5

PX1/2-04

PX12-04

12

R1/2

11

65

21

21.5

4

PX16-03

16

R3/8

11

PX16-04

16

R1/2

12

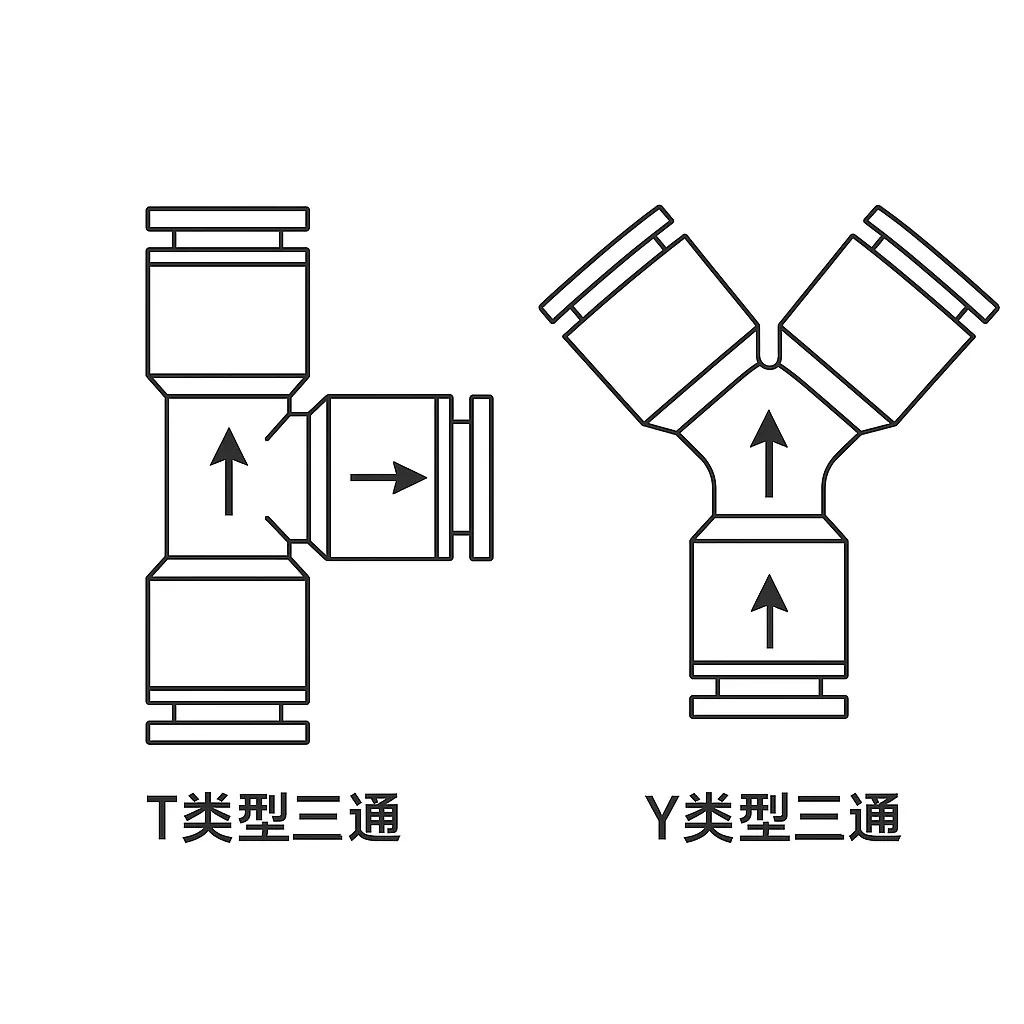

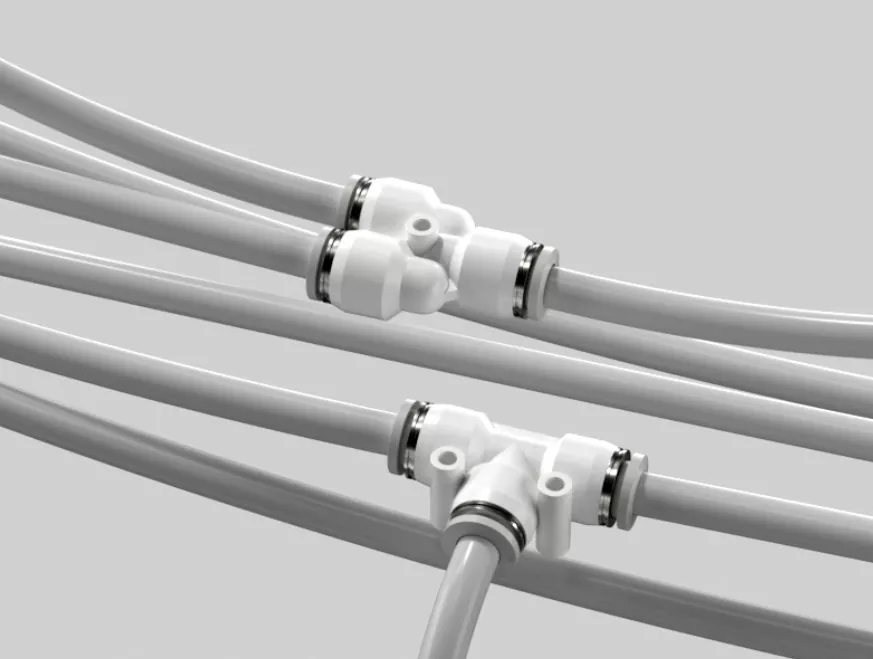

Điểm tương đồng và khác biệt giữa Lắp ống đẩy vào hình chữ T và hình chữ Y:

Lắp Tee(PB,PD)

3 chiều khớp khí nén giống như cấu trúc "T" và giao nhau ở góc 90 °

Lắp chữ Y(PX )

Cấu trúc 3 hướng phù hợp như cấu trúc "Y" và hướng dòng chảy êm ái, phù hợp hơn cho luồng không khí

So với đầu nối khí nén hình chữ T, đầu nối khí hình chữ Y mượt mà hơn và có ít lực cản hơn
