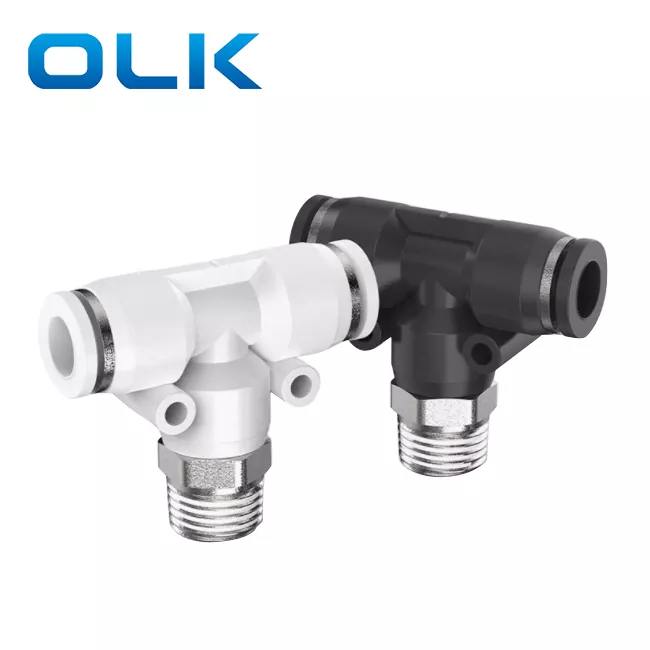

PB Branch Tee Đẩy vào lắp ống

Mã đặt hàng

PB

8

--

01

Người mẫu

Kích thước ống (số liệu)

Loại ren (ren ống thẳng 55°)

Lắp dòng PB

4:4mm

01:G1/8

6:6mm

02:G1/4

8:8mm

03:G3/8

10:10mm

04:G1/2

12:12mm

14:14mm

16:16mm

Dịch

Không khí/nước (có điều kiện)/chân không

Áp suất vận hành

0-1.0Mpa

Áp suất chân không

-100Kpa(10 Torr)

Nhiệt độ hoạt động

-10-60oC

Vật liệu

NYLON(PA),Polyurethane(PU)

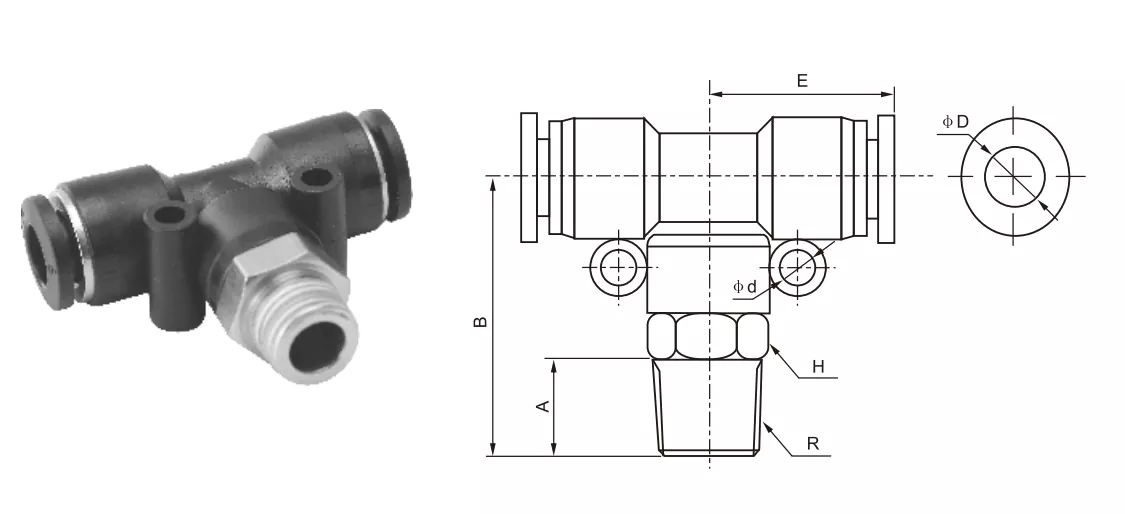

Lắp ống inch

Lắp ống Metri

φD

R

A

B

E

H2

φd

PB5/32-M5

PB4-M5

4

M5

4.5

25.4

18.6

10

/

PB5/32-01

PB4-01

4

R1/8

7

25.4

18.6

10

/

PB5/32-02

PB4-02

4

R1/4

9

27.8

18.6

14

/

PB1/4-M5

PB6-M5

6

M5

4.5

26.8

20.8

12

3.5

PB1/4-01

PB6-01

6

R1/8

6.5

37.6

20.8

12

3.5

PB1/4-02

PB6-02

6

R1/4

9

30

20.8

14

3.5

PB1/4-03

PB6-03

6

R3/8

10

30.6

20.8

17

3.5

PB1/4-04

PB6-04

6

R1/2

10

32.5

20.8

21

3.5

PB5/16-01

PB8-01

8

R1/8

8

31.5

22.9

14

4.5

PB5/16-02

PB8-02

8

R1/4

10

33

22.9

14

4.5

PB5/16-03

PB8-03

8

R3/8

10

33.6

22.9

17

4.5

PB5/16-04

PB8-04

8

R1/2

11

35

22.9

21

4.5

PB3/8-01

PB10-01

10

R1/8

8

37

27.8

17

4

PB3/8-02

PB10-02

10

R1/4

10

38

27.8

17

4

PB3/8-03

PB10-03

10

R3/8

10

38

27.8

17

4.5

PB3/8-04

PB10-04

10

R1/2

11

39

27.8

21

4.5

PB1/2-01

PB12-01

12

R1/8

8

37.5

29.5

19

5

PB1/2-02

PB12-02

12

R1/4

10

40

29.5

19

5

PB1/2-03

PB12-03

12

R3/8

10

40

29.5

19

5

PB1/2-04

PB12-04

12

R1/2

11

41

29.5

21

5

PB14-03

16

R3/8

11

46.3

34.5

24

4

PB14-04

16

R1/2

12

47.3

34.5

27

4

Tên/loại

Mô tả cấu trúc giao diện

Chạy Tee (PD)

Luồng gió chính thẳng, các nhánh được dẫn ra ngoài theo phương thẳng đứng

Chi nhánh Tee(PB)

Hai giao diện được kết nối vuông góc, một trên nhánh của chữ "T"

Tee bình đẳng

Ba cổng có cùng kích thước
