Điều chỉnh tự khóa: Có cơ chế tự khóa áp suất. Khi áp suất mong muốn được đặt, chỉ cần ấn núm xuống để khóa nó. Điều này ngăn cản áp suất cài đặt thay đổi do rung động bên ngoài hoặc tiếp xúc ngẫu nhiên.
Thoát nước đa năng: Có sẵn ở cả hai tùy chọn Xả thủ công và Xả tự động để phù hợp với các điều kiện vận hành khác nhau. Bát trong suốt cho phép dễ dàng theo dõi mực nước.
Đồng hồ đo độ chính xác cao: Được trang bị đồng hồ đo áp suất có độ chính xác cao để đọc rõ ràng, chính xác và theo dõi áp suất hệ thống theo thời gian thực.
Kiểm tra hướng dòng khí: Vui lòng xác minh hướng dòng khí trước khi lắp đặt! Có các vạch chỉ hướng dòng chảy (Mũi tên hoặc VÀO/OUT) trên đỉnh thân van. Tuân thủ nghiêm ngặt các chỉ số này để cài đặt. Lắp đặt ngược lại sẽ gây ra trục trặc hoặc rò rỉ.
Bảo trì thường xuyên: Kiểm tra mực nước trong tô thường xuyên và xả nước nếu sử dụng loại xả thủ công. Đổ đầy dầu bôi trơn khi sắp hết (khuyên dùng Dầu tuabin ISO VG32).
|
Mã đặt hàng |
|||||
|
AC |
2000 |
- |
02 |
- |
D |
|
Mã loạt |
Kích thước vỏ |
|
Kích thước cổng: |
|
Phương pháp thoát nước |
|
AC:SMC Loại AC FRL Đơn vị |
1000 |
|
M5:M5 |
|
Trống: Xả thủ công |
|
|
2000 |
|
02:1/4 |
|
A: Chênh lệch áp suất xả |
|
|
3000 |
|
03:3/8 |
|
D: Tự động xả |
|
|
4000 |
|
04:1/2 |
|
|
|
|
5000 |
|
06:3/4 |
|
|
|
|
|
|
10:1 |
|
|
|
Áp lực bằng chứng |
1,5 Mpa(15,3kgf/cm³) |
|
Áp suất làm việc tối đa |
1,0Mpa(10,2kgf/cm³) |
|
Môi trường và nhiệt độ chất lỏng |
5-60oC |
|
Khẩu độ lọc |
5μm |
|
Dầu |
ISOVG32 |
|
Chất liệu cốc |
máy tính |
|
mui xe cốc |
AC1000-2000(KHÔNG CÓ) AC3000-5000 (CÓ) |
|
Phạm vi điều chỉnh áp suất |
AC1000:0,05-0,7 Mpa (0,51-7,1 kgf/cm³) AC2000-5000:0,05-0,085 Mpa(0,51-8,7 kgf/cm³) |
|
|
loạt 2000 |
Dòng 3000 |
Dòng 4000 |
Dòng 5000 |
|
AW |
8/1 |
1/4 |
||
|
AC |
||||
|
BR |
1/4 |
- |
||
|
BFC |
- |
|||
Đầu tiên, lắp đặt các mối nối bằng băng quấn PTFE và đồng hồ đo áp suất.
2. Làm theo hướng mũi tên: bên trái là cửa hút gió, bên phải là cửa thoát gió
3. Kết nối các ống dẫn khí với các phụ kiện tương ứng ở cả hai đầu
4. Nhấc đai ốc điều chỉnh áp suất lên trên và xoay nó để điều chỉnh áp suất; xoay theo chiều kim đồng hồ sẽ làm tăng lưu lượng không khí, trong khi xoay ngược chiều kim đồng hồ sẽ làm giảm lưu lượng không khí
5. Điều chỉnh áp suất không khí mong muốn, sau đó nhấn đai ốc điều chỉnh xuống để khóa không khí
6. Nếu cần nhiên liệu, hãy nới lỏng vít trên bình tra dầu
7. Đổ dầu bảo dưỡng khí nén hoặc dầu tuabin vào đầu vào dầu (đảm bảo dầu khí nén không vượt quá vạch mức dầu ghi trên cốc)
8. Sau khi đổ đầy dầu khí nén, siết chặt đai ốc bằng cờ lê Allen
9. Điều chỉnh lượng dầu cung cấp bằng cách xoay: tăng lưu lượng dầu theo chiều kim đồng hồ, giảm ngược chiều kim đồng hồ
|
Loại cống |
Nguyên tắc làm việc |
Môi trường ứng dụng |
Thuận lợi |
Nhược điểm |
|
Xả thủ công |
Nước tích tụ trong bát lọc được xả ra bằng cách xoay thủ công hoặc nhấn van xả đều đặn. Việc thoát nước có hoàn tất hay không phụ thuộc hoàn toàn vào thao tác thủ công. |
Các hệ thống hoặc ứng dụng đơn giản có yêu cầu thoát nước không thường xuyên. |
Cấu trúc đơn giản, tỷ lệ hỏng hóc thấp, không cần bảo trì bổ sung. |
Dựa vào hoạt động thủ công; dễ quên thoát nước. Sự tích tụ nước quá mức có thể ảnh hưởng đến hiệu suất lọc. |
|
Xả áp suất chênh lệch |
Sử dụng chênh lệch áp suất trước và sau bộ lọc. Khi sự tích tụ nước ngưng tăng lên và chênh lệch áp suất đạt đến giá trị đặt trước, cống sẽ tự động mở ra. Nó đóng lại khi chênh lệch áp suất trở lại bình thường. Chỉ hoạt động khi có áp suất không khí và lưu lượng. |
Môi trường có nguồn cung cấp không khí ổn định và điều kiện vận hành đơn giản, nơi vận hành thủ công không thuận tiện. |
Không cần nguồn điện. Thoát nước tự động, đáng tin cậy hơn so với thoát nước thủ công. |
Yêu cầu áp suất không khí ổn định. Hiệu suất thoát nước bị hạn chế trong thời gian ngừng hoạt động lâu hoặc khi không có chênh lệch áp suất. |
|
Xả tự động |
Sử dụng cơ chế phao hoặc bộ đếm thời gian. Khi nước ngưng đạt đến một mức nhất định, cống sẽ tự động mở ra |
Dây chuyền và hệ thống sản xuất tự động có yêu cầu chất lượng khí nén cao. |
Hiệu suất thoát nước kịp thời và ổn định nhất. |
Chi phí tương đối cao hơn. |

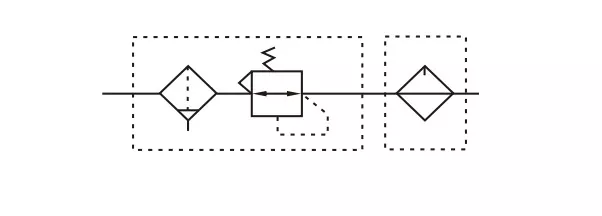

Tại sao nó được gọi là AC FRL?
AF (Bộ lọc khí) + AR (Van điều chỉnh áp suất) + AL (Bộ bôi trơn phun sương dầu) = Bộ ba AC
Phương thức kết nối được đề xuất
Máy nén khí -- Bộ xử lý nguồn khí -- Bộ phận điều khiển -- Thiết bị truyền động
Tôi phải làm gì nếu vỏ bảo vệ cốc nhựa thường xuyên dễ bị vỡ?
Một số khách hàng thường thấy cốc nhựa bị nứt không phải do áp lực mà do chất liệu. Cốc nhựa không chịu được một số môi trường nhất định, khiến cốc kim loại trở thành lựa chọn thay thế tốt hơn trong những điều kiện cụ thể
Làm thế nào để kéo dài tuổi thọ của xi lanh van điện từ?
Sử dụng bộ lọc có thể loại bỏ độ ẩm và tạp chất trong không khí, giảm hiệu quả hư hỏng do ma sát đối với piston và vòng đệm. Một chất bôi trơn có thể được sử dụng để thêm dầu tuabin, sau đó dầu này được không khí mang theo để bôi trơn piston xi lanh và các vòng đệm. Bộ điều chỉnh áp suất có thể điều chỉnh áp suất khí nạp, nâng cao hơn nữa hiệu quả công việc
Phần tử lọc được làm bằng vật liệu gì cho OLK?
OLK sử dụng các phần tử lọc bằng đồng với độ chính xác lọc là 25μm, trong khi các phần tử lọc sợi thông thường có độ chính xác chỉ 5μm. Các phần tử lọc có độ chính xác cao có thể loại bỏ tạp chất và độ ẩm khỏi khí một cách hiệu quả, đảm bảo không khí đầu ra khô và không có chất gây ô nhiễm
