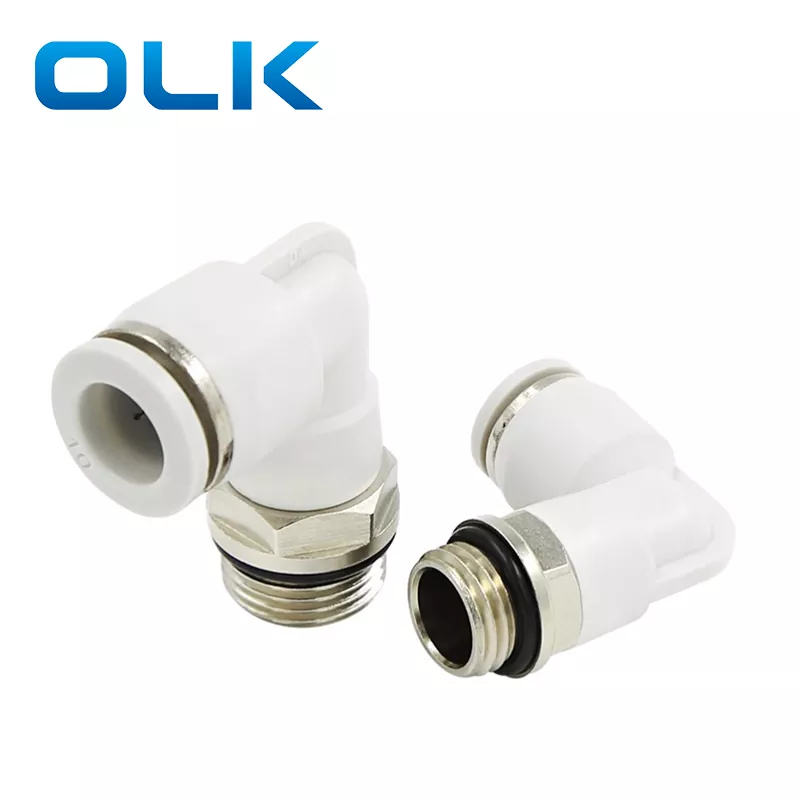

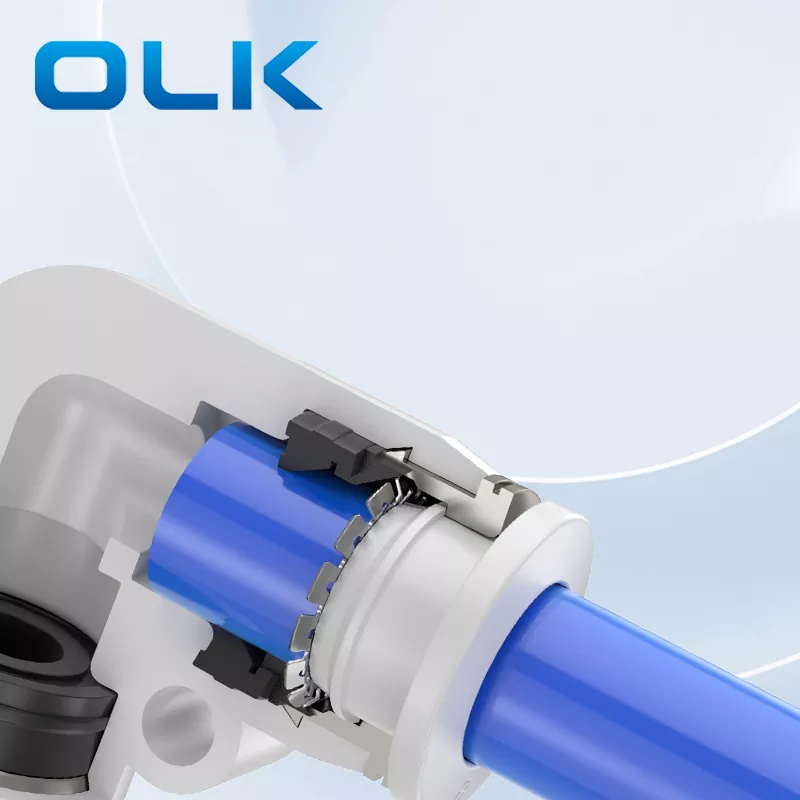

Lắp ống khuỷu tay nam PL-G

Mã đặt hàng

PL

8

--

G01

Người mẫu

Kích thước ống (số liệu)

Loại ren (ren ống thẳng 55°)

4:4mm

01:G1/8

6:6mm

02:G1/4

8:8mm

03:G3/8

10:10mm

04:G1/2

12:12mm

14:14mm

16:16mm

Dịch

Không khí/nước (có điều kiện)/chân không

Áp suất vận hành

0-1.0Mpa

Áp suất chân không

-100Kpa(10 Torr)

Nhiệt độ hoạt động

-10-60oC

Vật liệu

NYLON(PA),Polyurethane(PU)

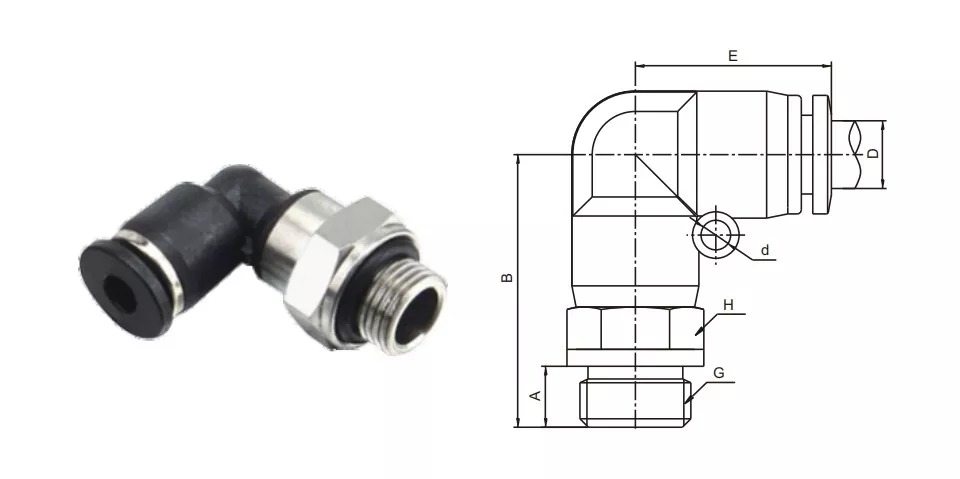

D

G

A

B

E

H

d

PL4-G01

4

G1/8

6

24

19.7

14

-

PL4-G02

G1/4

8

25

19.7

17

-

PL6-G01

6

G1/8

6

24

20.8

14

3.5

PL6-G02

G1/4

8

25

20.8

17

3.5

PL6-G03

G3/8

10

25

20.8

20

3.5

PL6-G04

G1/2

12

25

20.8

24

3.5

PL8-G01

8

G1/8

6

25

23.5

14

4.5

PL8-G02

G1/4

8

25

23.5

17

4.5

PL8-G03

G3/8

10

26

23.5

20

4.5

PL8-G04

G1/2

12

29

23.5

24

4.5

PL10-G01

10

G1/8

6

29

27.4

14

4.5

PL10-G02

G1/4

8

29

27.4

17

4.5

PL10-G03

G3/8

10

30

27.4

20

4.5

PL10-G04

G1/2

12

31

27.4

24

4.5

PL12-G02

12

G1/4

8

31

30.3

17

5

PL12-G03

G3/8

10

33

30.3

20

5

PL12-G04

G1/2

12

33

30.3

24

5

PL16-G03

16

G3/8

10

43

34

24

4

PL16-G04

G1/2

12

45

34

24

4

Tên/loại

Mô tả cấu trúc giao diện

Khuỷu tay PC

Khớp nối ống được uốn cong một góc 90°, đầu còn lại được ren bên trong

Khuỷu tay PL

Một đầu được lắp vào và đầu còn lại có ren ngoài 90°

Khuỷu tay PV

Cả hai đầu đều là loại ống chèn, có thể uốn cong 90°
