Brand:
OLKColor:
Black,White,BlueType:

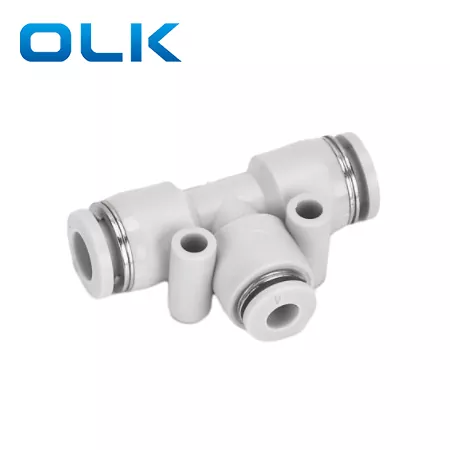

Reducer T Type/ Tee Type UnionDòng PEG là Phụ kiện nối Tee giảm tốc, với D1 lớn hơn D2, được thiết kế để kết nối các ống chính và ống nhánh có đường kính khác nhau. Khớp nối Tee giảm tốc PEG có một lỗ lắp nhỏ để lắp đặt dễ dàng và an toàn trên thiết bị hoặc bảng điều khiển, tiết kiệm không gian lắp đặt.
D1＞D2, thích hợp cho các kết nối kích thước ống khác nhau
Tích hợp lỗ gắn nhỏ để cố định nhanh chóng
Thiết kế đẩy vào và kéo ra dễ dàng để lắp đặt nhanh chóng
Được sử dụng rộng rãi trong các hệ thống khí nén và thiết bị tự động hóa
|
PEG |
8 |
-- |
6 |
|
Người mẫu |
Kích thước ống (số liệu) |
|
Kích thước ống (số liệu) |
|
Phụ kiện dòng PEG |
4:4mm |
|
4:4mm |
|
|
6:6mm |
|
6:6mm |
|
|
8:8mm |
|
8:8mm |
|
|
10:10mm |
|
10:10mm |
|
|
12:12mm |
|
12:12mm |
|
|
14:14mm |
|
14:14mm |
|
|
16:16mm |
|
16:16mm |
|
Dịch |
Không khí/nước (có điều kiện)/chân không |
|
Áp suất vận hành |
0-1.0Mpa |
|
Áp suất chân không |
-100Kpa(10 Torr) |
|
Nhiệt độ hoạt động |
-10-60oC |
|
Vật liệu |
NYLON(PA),Polyurethane(PU) |

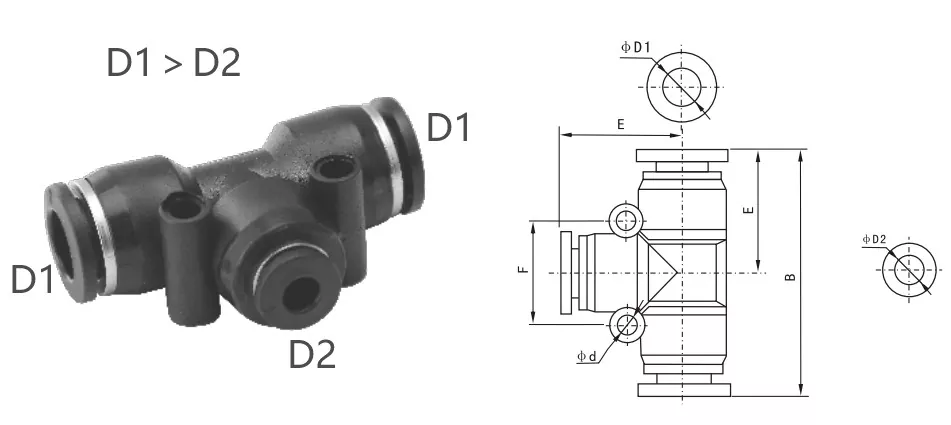

Khớp nối ống nối PEG Giảm tốc Thông số kích thước phác thảo
|
ống inch |
Ống số liệu |
ϕD1 |
ϕD2 |
B (mm) |
E (mm) |
F (mm) |
ϕd (mm) |
|
PEN1/4-5/32 |
PEN6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
PEN5/16-1/4 |
PEN8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
PEN3/8-5/16 |
PEN10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
PEN1/2-3/8 |
PEN12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
PEN16-12 |
PEN16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
PEN5/16-5/32 |
PEN8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
PEN3/8-1/4 |
PEN10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
PEN1/2-5/16 |
PEN12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
Phụ kiện PE và phụ kiện PEG có gì khác nhau?
PE Connector (Equal Tee Union): Cả ba ống đều có đường kính ngoài giống nhau, thích hợp để nối ba ống khí nén có cùng kích thước.
PEG Connector (Reducer Tee Union): Hai ống bên có kích thước lớn hơn ống trung tâm, được thiết kế để kết nối các ống có kích thước khác nhau.
