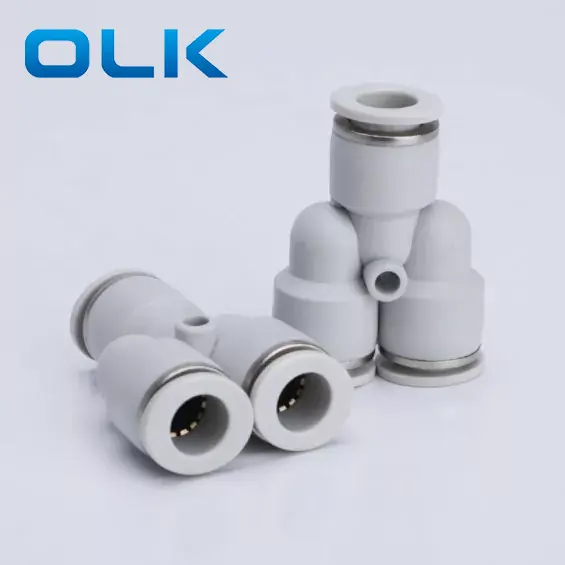

PY Union y đẩy trong phù hợp với ống là một phù hợp hình chữ Y được sử dụng để phân chia hoặc kết hợp luồng khí trong các hệ thống khí nén.
Nó kết nối ba ống có cùng đường kính ngoài, cung cấp kết nối an toàn và kín khí theo mọi hướng.
|
PY |
8 |
|
Người mẫu |
Kích thước ống (số liệu) |
|
Sê -ri PY phù hợp |
4: 4mm |
|
|
6: 6 mm |
|
|
8: 8 mm |
|
|
10: 10 mm |
|
|
12: 12 mm |
|
|
14: 14mm |
|
|
16: 16mm |
|
Dịch |
Không khí/nước (có điều kiện)/Vacuum |
|
Áp lực hoạt động |
0-1.0MPa |
|
Áp suất chân không |
-100kpa (10 Torr) |
|
Nhiệt độ hoạt động |
-10-60 |
|
Vật liệu |
Nylon (PA), polyurethane (PU) |
|

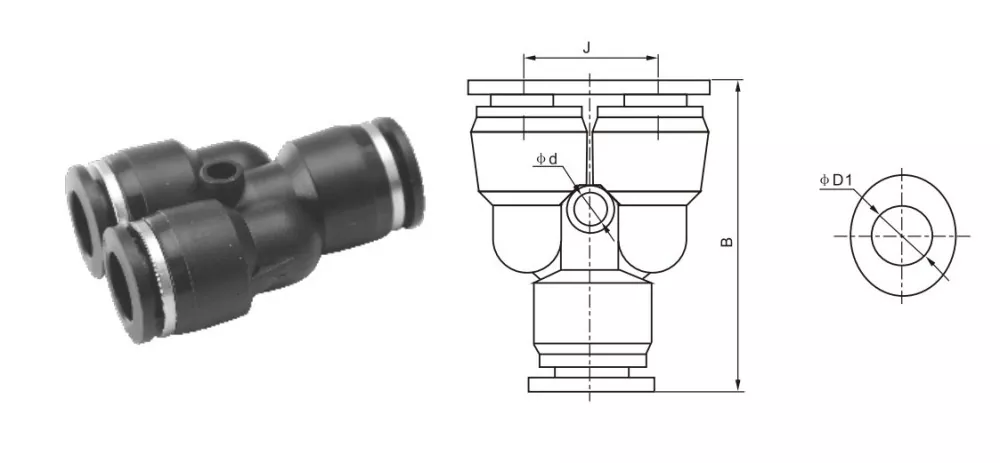

Inch ống vừa vặn |
Metrictube phù hợp |
φd |
B |
J |
φd |
|
PY5/32 |
PY-4 |
4 |
38 |
11.6 |
2.5 |
|
PY1/4 |
PY-6 |
6 |
39 |
13.3 |
3.5 |
|
PY5/16 |
PY-8 |
8 |
42.5 |
15.5 |
4.5 |
|
PY3/8 |
PY-10 |
10 |
48 |
38.5 |
4.5 |
|
PY1/2 |
PY-12 |
12 |
54 |
21.5 |
4 |
|
Tham chiếu chuyển đổi kích thước chủ đề đế quốc chung |
||
|
Kích thước Hoàng gia |
Khoảng. Số liệu (mm) |
Công thức chuyển đổi |
|
1/8 |
3,2mm |
1 8 × 25.4 = 3.175 |
|
5/32 |
3,97mm |
5 32 × 25.4 = 3,97 |
|
1/4 |
6,35mm |
1 4 × 25.4 = 6,35 |
|
5/16 |
7,94mm |
5 ÷ 16 × 25.4 = 7,94 |
|
3/8 |
9,53mm |
3 8 × 25.4 = 9,53 |
|
1/2 |
12,7mm |
1 2 × 25.4 = 12.7 |
