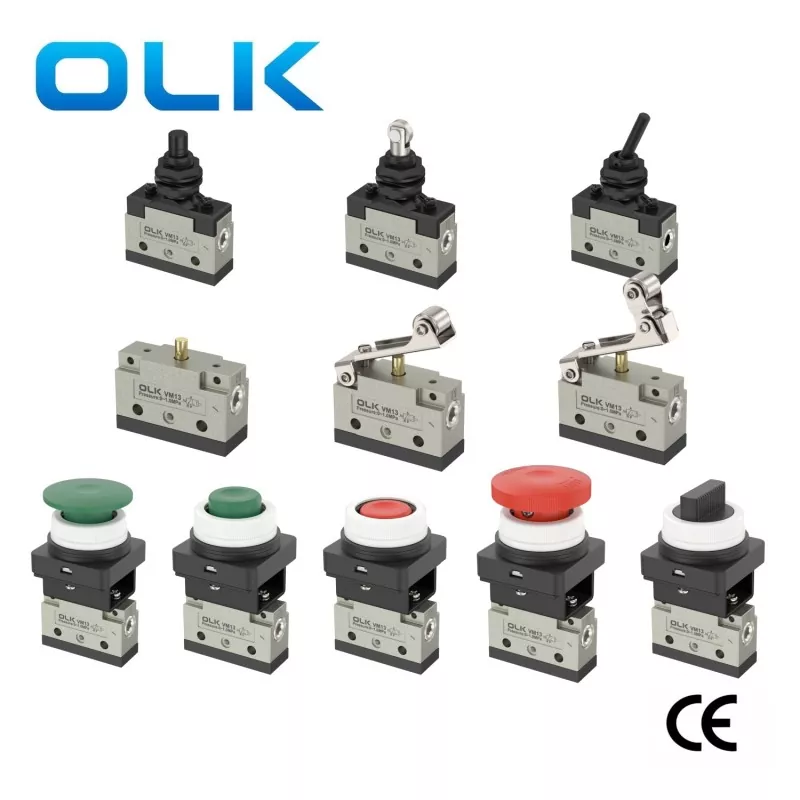

OULEIKAI (OLK) VM132, VM133Series 3/2 Way Van cơ khí nén 3 Way Bottom Ported.SMC Loại nút điều khiển nút nhấn. Hướng dẫn PortedPiping và pít tông dài/ngắn.M5 Chủ đề

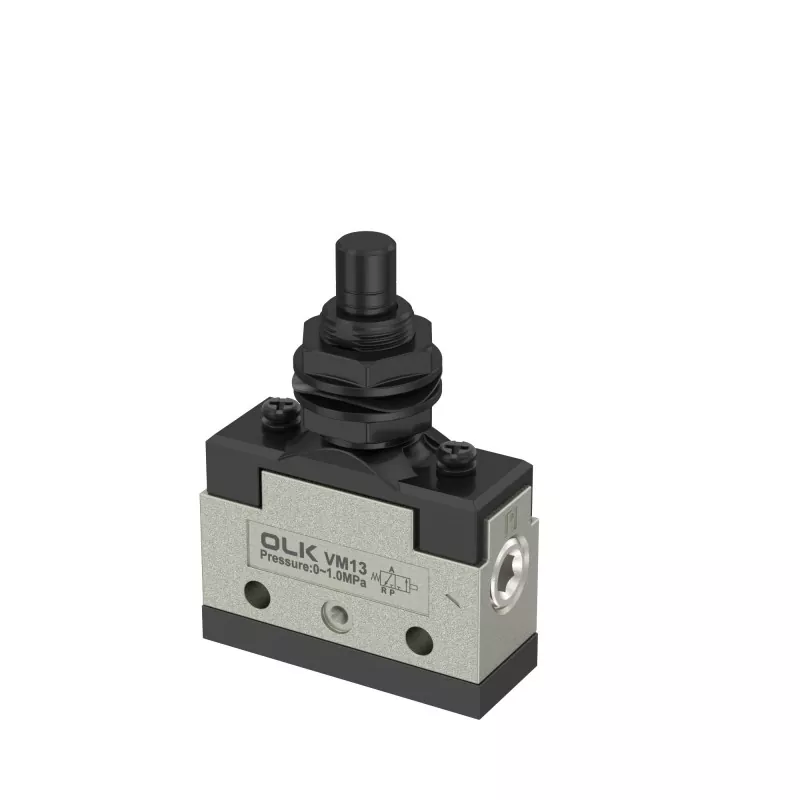

-Loại thanh đẩy (VM132-M5-05)

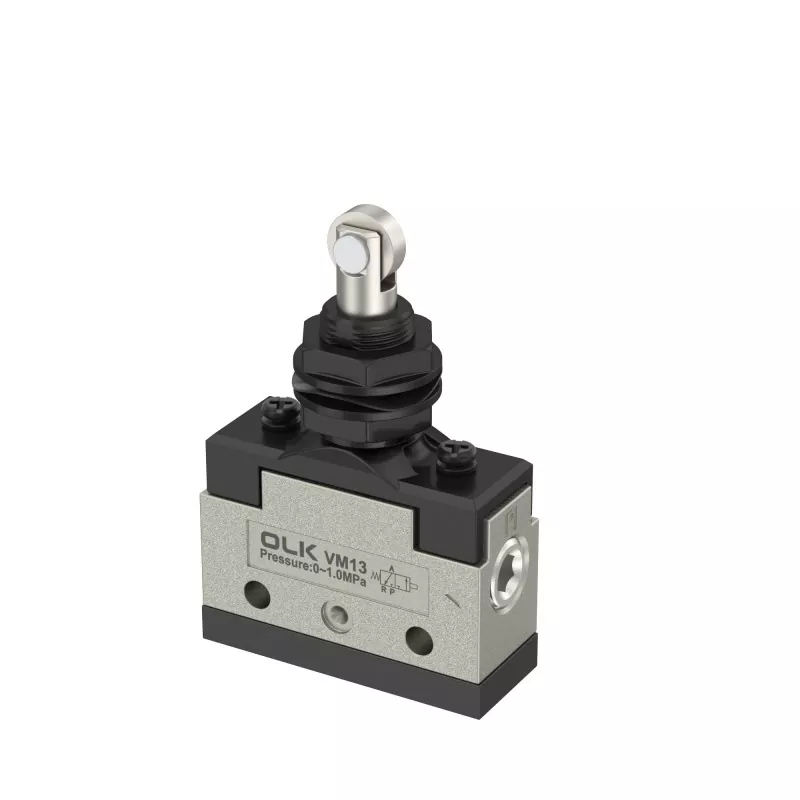

-Loại tác động (VM132-M5-06)

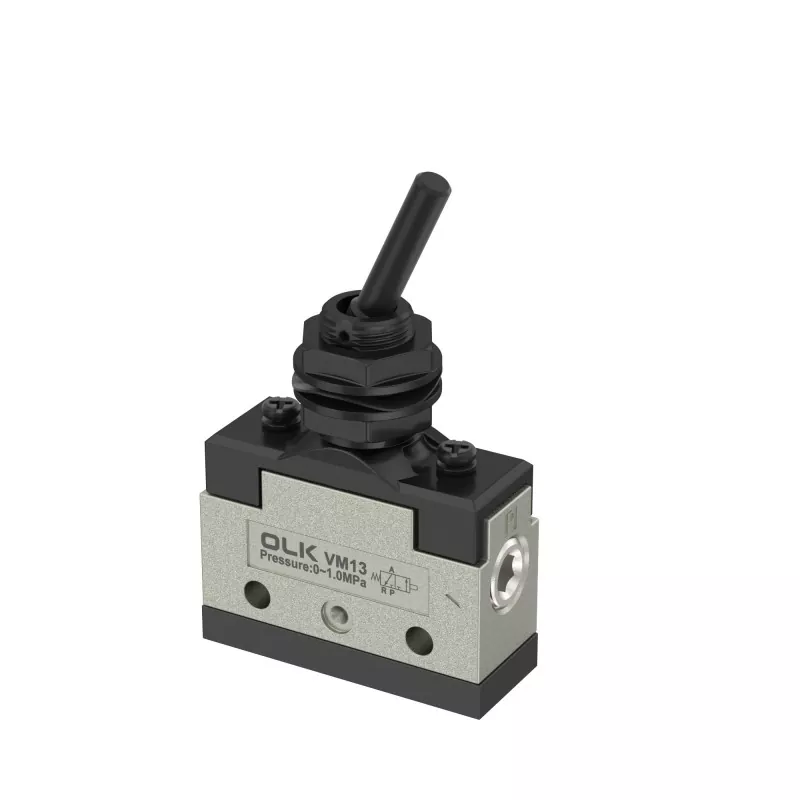

-Loại cánh tay rocker (VM132-M5-08)
-Cơ bản (VM133-M5-001)
-Con lăn (VM133-M5-01)

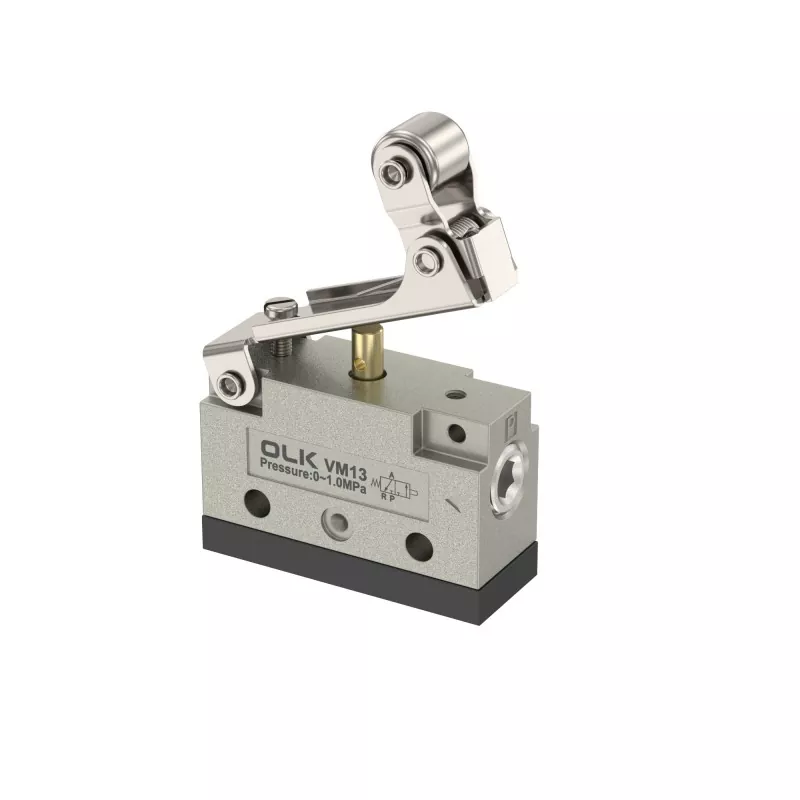

-Con lăn đơn hướng (VM133-M5-02)
-Nút nấm (VM132-M5-30)
-Nút đầu mở rộng (VM132-M5-32)
-Nút đầu phẳng (VM132-M5-33)

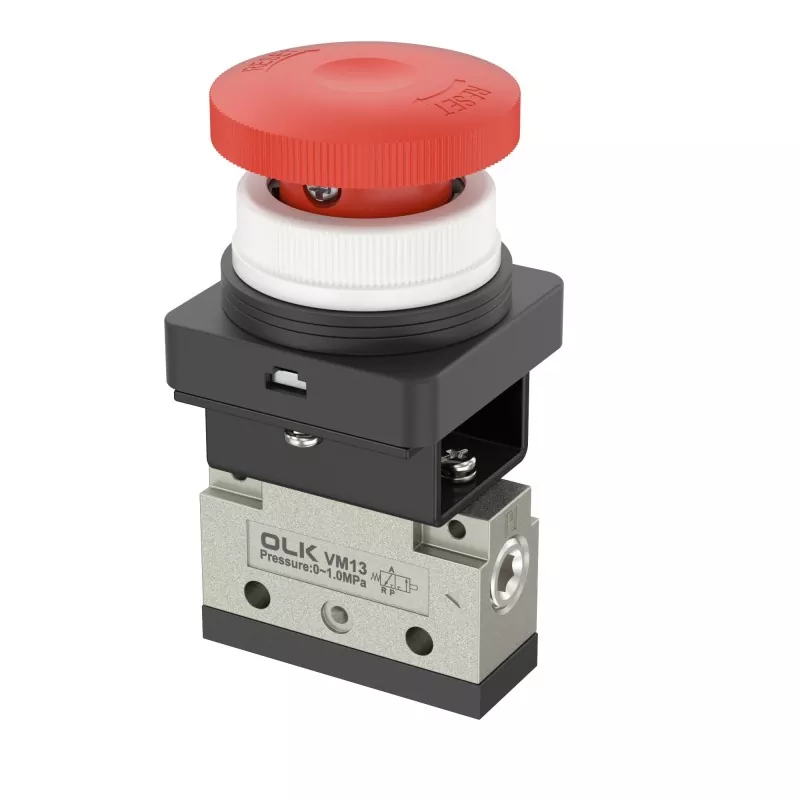

-Nút dừng khẩn cấp (VM132-M5-37)
-Núm (VM132-M5-34)
Các nút VM132 VM133 Van cơ học 3way Botta có sẵn trong bốn màu: đỏ, xanh lá cây, đen và vàng.
|
Mã đặt hàng |
||||||||||
|
VM1 |
3 |
1 |
_ |
01 |
_ |
01 |
_ |
S |
_ |
|
|
Mô hình: Sê -ri VM1 |
Số lượng cổng |
Hướng đường ống và chiều cao của pít -tông |
|
Kích thước cổng: |
|
Loại truyền động |
|
Hậu tố cho bộ truyền động |
|
Hậu tố cho chỉ báo |
|
|
2: 2port |
0: Bên được chuyển/dài |
|
01:PT1/8 |
|
00: Cơ bản |
|
S: Con lăn thép cứng |
|
Z: với chỉ báo thu nhỏ |
|
|
3: 3port |
1: Side Ported /Short |
|
|
|
01: Đòn bẩy con lăn |
|
R: Nút nhấn màu đỏ |
|
|
|
|
|
2: Bottom Ported/Long |
|
|
|
02: Đòn bẩy con lăn một chiều |
|
B: Nút nhấn màu đen |
|
|
|
|
|
3: Bottom Ported/Short |
|
|
|
05: Plunger thẳng |
|
G: Nút nhấn màu xanh lá cây |
|
|
|
|
|
|
|
|
|
06: pít tông con lăn |
|
Y: Nút nhấn màu vàng |
|
|
|
|
|
|
|
|
|
07: pít tông con lăn chéo |
|
|
|
|
|
|
|
|
|
|
|
08: Chuyển đổi đòn bẩy |
|
|
|
|
|
|
|
|
|
|
|
30: Nút nhấn (Nấm) |
|
|
|
|
|
|
|
|
|
|
|
32: Nút nhấn (mở rộng) |
|
|
|
|
|
|
|
|
|
|
|
33: Nút nhấn (Flush) |
|
|
|
|
|
|
|
|
|
|
|
34: Bộ chọn xoắn (vị trí 2) |
|
|
|
|
|
|
|
|
|
|
|
37: Bộ chọn chính （dừng khẩn cấp） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VM100 |
VM200 |
|
phương tiện làm việc |
Khí/khí trơ |
Khí/khí trơ |
|
Hoạt động |
Kiểm soát bên ngoài hành động trực tiếp |
Kiểm soát bên ngoài hành động trực tiếp |
|
Đường kính cổng |
Bên: G1/8 Bottom: M5x0.8 |
PT1/4 |
|
Số vị trí |
2 Vị trí3 cách |
2 Vị trí3 cách |
|
bôi trơn |
không cần thiết |
không cần thiết |
|
Phạm vi áp suất làm việc MPA (PSI) |
-0.1∼1.0 |
-0.1∼1.0 |
|
Nhiệt độ làm việc ° C. |
-5∼60 |
-5∼60 |
|
Vật liệu cơ thể |
Hợp kim nhôm |
Hợp kim nhôm |
|
Khu vực cắt ngang hiệu quả （CV) |
2,5 mm² （0,14） |
19 mm² （1.0 |
